2.4G频段板载PIFA通讯天线结构设计

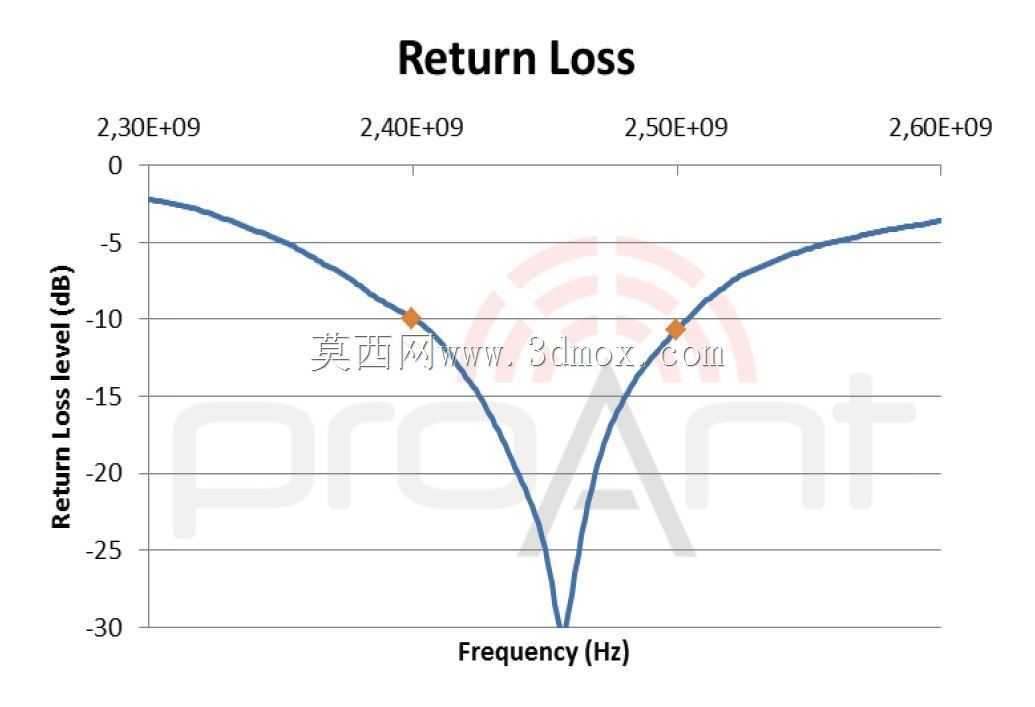

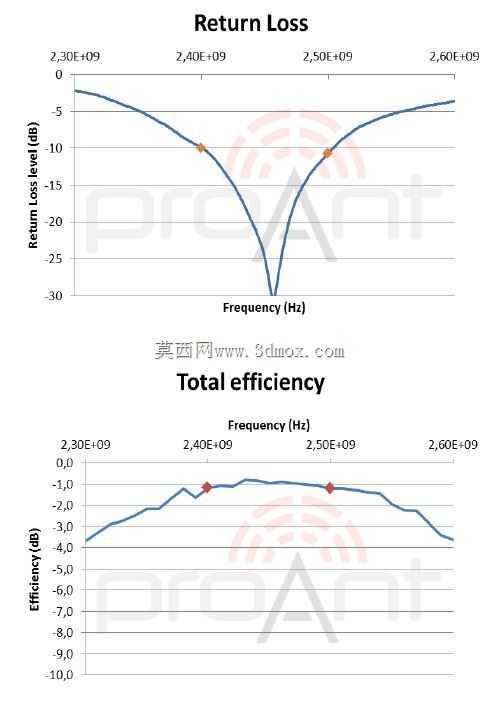

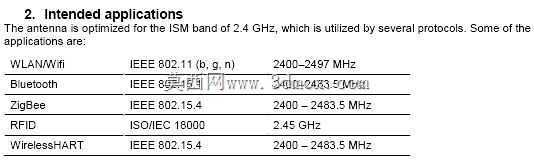

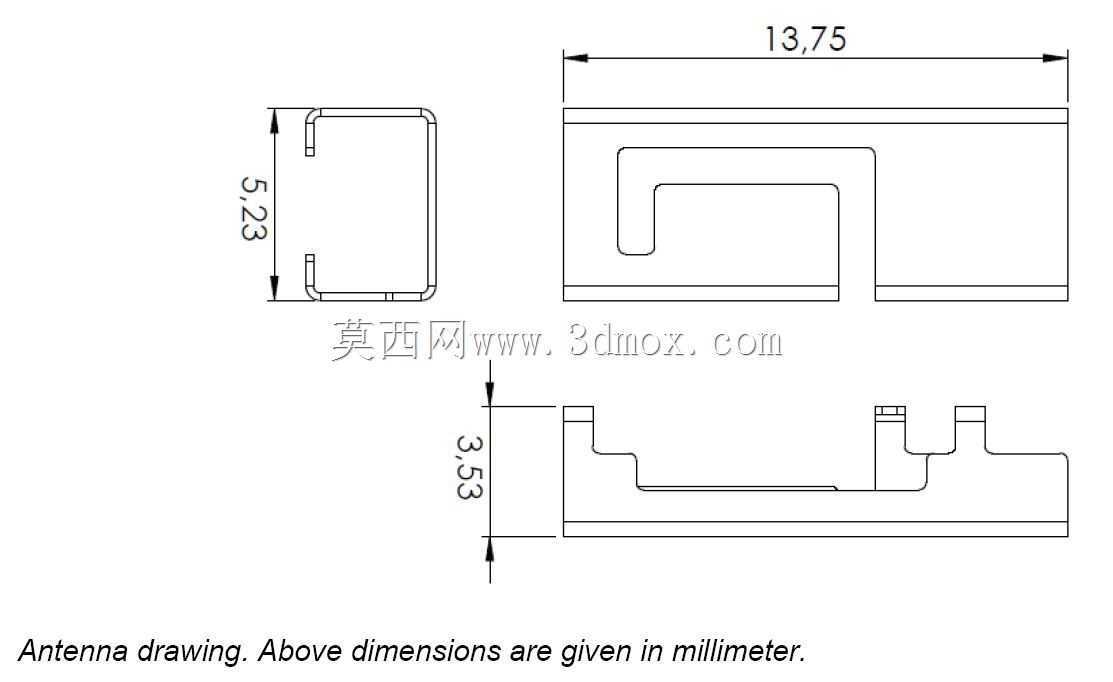

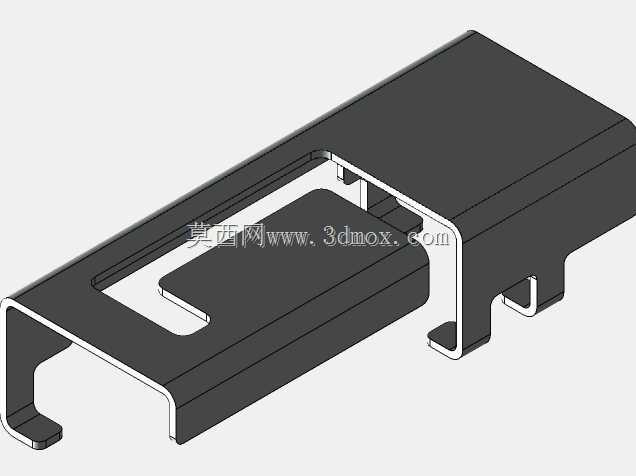

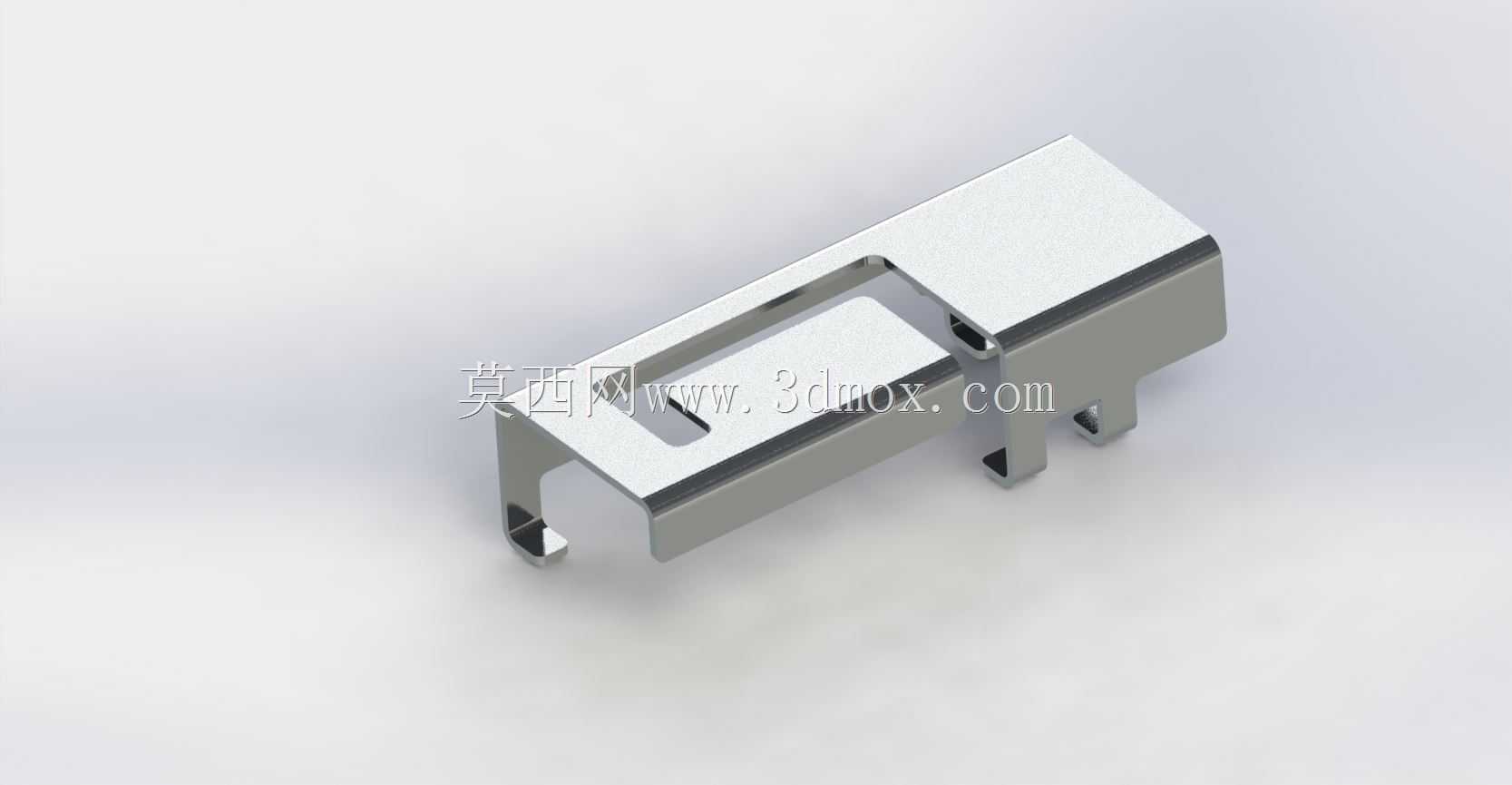

这款板载贴片天线针对短距离无线通讯场景设计，覆盖2.4~2.5GHz ISM通用频段，可适配蓝牙、WiFi、ZigBee、RFID等多种主流无线协议的硬件集成需求，常见于智能家居终端、工业无线传感节点、便携消费电子、小型物联网采集设备的主板集成方案中，能为设备提供稳定的全向射频信号收发能力。从结构设计逻辑来看，采用PIFA平面倒F天线的经典架构，通过金属冲压一体成型的弹片式结构实现，整体为表面贴装形式，无需额外的支架或固定结构，可直接通过回流焊工艺焊接在PCB板的预留焊盘上，适配自动化SMT产线的批量装配要求，能大幅降低终端设备的组装工序成本。天线的辐射主体采用弯折型金属片结构，通过合理的路径弯折在有限的安装空间内拉长辐射体的有效电长度，匹配2.4G频段的谐振需求，同时接地引脚与馈电引脚的位置经过优化，在保证阻抗匹配的前提下，尽可能缩小自身的占位面积，适配紧凑布局的小型化电路板设计。安装边界方面，该天线为表贴式元件，焊接后仅在PCB表面占用极小的矩形区域，高度方向突出板面的尺寸控制在极低水平，不会对周边的结构件堆叠造成干涉，设计时仅需在天线对应的PCB区域预留净空区，避免铺铜或放置其他金属元件即可保证辐射效率。实际使用中，该天线的回波损耗特性可满足常规短距离通讯的链路预算要求，全向辐射的方向图能适配设备任意摆放角度下的信号收发，无需额外调整天线朝向，对于没有额外射频调试能力的中小硬件团队来说，直接集成即可获得稳定的无线通讯性能，无需单独开展天线匹配调试工作，能有效缩短产品的研发周期。结构材质上采用常用的磷青铜冲压成型，表面做镀锡处理，兼顾焊接可靠性与抗氧化能力，弹片的结构强度可满足SMT焊接过程中的高温冲击，以及后续整机装配、使用过程中的振动、跌落可靠性要求，不会出现引脚变形或焊接脱落的问题。在进行整机结构堆叠设计时，需要注意天线上方不能覆盖金属材质的外壳或装饰件，若采用塑料外壳，需尽量避开天线正上方的区域做加厚或金属镀层处理，避免对射频信号造成屏蔽衰减，同时天线与周边金属屏蔽罩、电池等金属部件的距离需要预留足够的安全间隙，防止天线谐振频率偏移导致通讯距离下降。
