英伟达Jetson纳米开发板结构设计

在边缘计算硬件的结构设计工作中，这类嵌入式开发板的三维建模需要兼顾多维度的工程约束，不能仅停留在外观复刻层面。从实际应用场景来看，该开发板多用于智能视觉终端、小型机器人主控、边缘AI推理节点等场景，这类部署场景往往对设备的安装空间、散热效率、接口可达性都有明确要求，建模时需要把这些实际使用中的约束条件融入结构设计逻辑里。

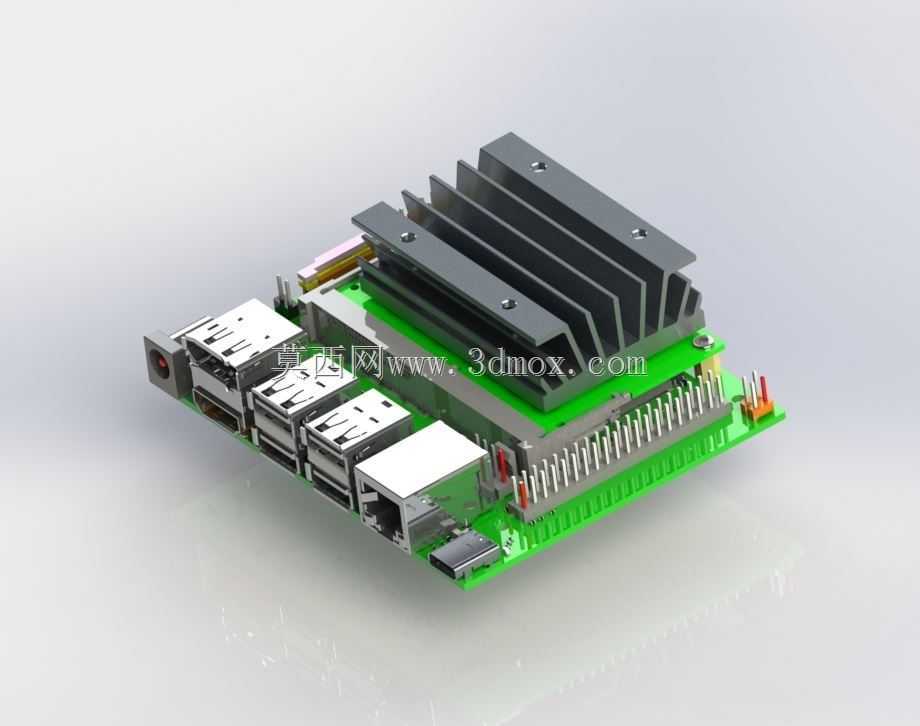

设计过程中首先要明确PCB板的安装边界，板载元件的布局直接决定了上层散热结构的固定方式，这款开发板的PCB采用绿色阻焊设计，建模时区分阻焊层、焊盘、接插件的不同结构特征，能让后续做整机装配干涉检查时更精准。板侧排布的USB、以太网、GPIO排针等接口，建模时需要严格匹配通用接插件的实际尺寸，预留足够的插拔操作空间，避免实际装配时出现插头无法完全插入、和周边结构件干涉的问题。

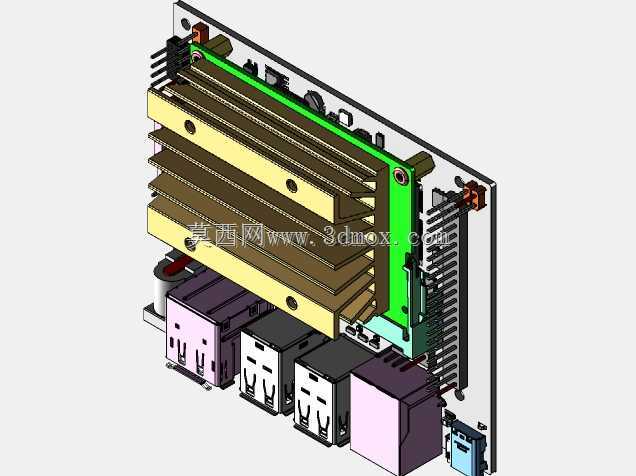

上层的铝制散热鳍片是结构设计的重点，鳍片的间距、高度既要满足核心芯片的散热通风需求，也要控制整体堆叠高度，适配紧凑安装场景的尺寸限制。散热片的固定柱位置需要和PCB上的安装孔位完全对齐，柱体高度要匹配核心芯片的顶面高度，保证散热片底面能和芯片表面充分接触，同时不会压损周边的贴片元件。板载的电容、电阻、接口座等小型元件，建模时不需要做过度精细的内部结构还原，但要准确还原其外形轮廓和安装位置，为后续做外壳设计、固定支架设计提供准确的参考依据。

从安装适配角度看，这类开发板的固定孔位通常兼容通用的嵌入式安装支架标准，建模时准确还原孔位的孔径、孔距参数，能方便工程师直接调用模型做配套载板、防护外壳的设计，减少重复测绘的工作量。板载的GPIO排针采用立式排布，建模时要准确还原每根针脚的间距和伸出高度，方便后续做扩展模块的装配验证，避免扩展板接插时出现针脚错位、干涉的问题。整个装配模型的层级划分清晰，PCB基板、接插件、散热模组、固定件分别作为独立的装配子项，方便设计人员根据需求单独调取对应部分做修改调整，适配不同的二次开发场景。
