65GHz直角弯式MSMP半刚性同轴射频连接器

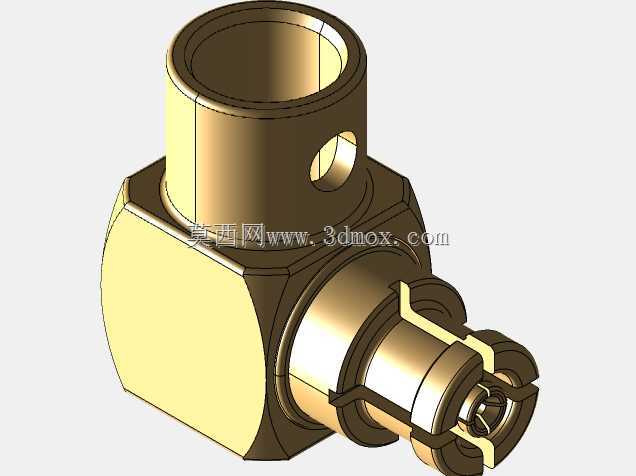

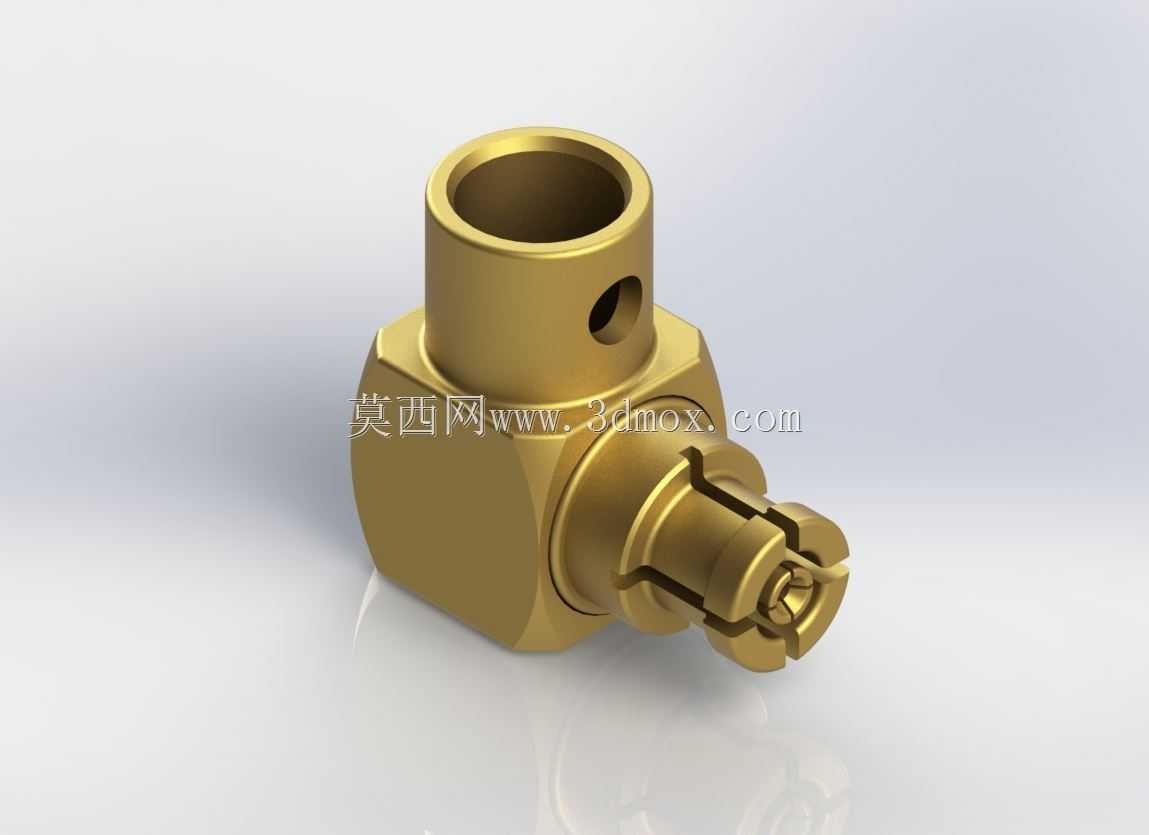

　　在毫米波通信、测试测量设备的射频链路搭建场景中，板卡与半刚性线缆的垂直互联一直是结构设计的难点，直式连接器往往需要弯折线缆来适配安装空间，极易造成线缆驻波比升高、屏蔽性能下降，而这款弯式MSMP连接器正是为解决这类垂直互联需求设计的。该款连接器为直角弯头结构，接口端采用MSMP迷你SMP界面，适配50欧姆阻抗的0.047英寸半刚性同轴电缆，常见适配线缆型号包括UT 85-M17、RG 405/U这类毫米波频段常用的半刚性线缆，接口自带全止动锁紧结构，插合后可承受一定的径向拉扯与振动载荷，不会在设备运输、长期振动工况下出现松脱退针的问题。从结构设计来看，弯头主体采用黄铜一体切削加工，表面做镀金处理，既保证了壳体的导电连续性，

　　也降低了高频段的导体损耗，直角转弯处的内导体做了平滑过渡处理，没有尖锐拐角，避免了毫米波信号传输时的拐角反射，可支持最高65GHz的信号传输带宽，完全覆盖5G毫米波、车载毫米波雷达、高精度测试仪器的频段需求。安装边界方面，弯头的线缆接入端为轴向开孔，线缆插入后可通过侧面的注锡孔完成焊接固定，焊接时焊锡可从侧孔均匀填充内导体与线缆芯线、外导体与线缆屏蔽层的间隙，保证焊接一致性；接口端的插合界面采用标准MSMP公头尺寸，插合长度、界面间隙完全符合行业通用规范，可与同规格的Amphenol SV微波等品牌的MSMP母座实现完全互换，不需要额外修改安装孔位。在实际设备布局中，

　　这类直角连接器可以将半刚性线缆的出线方向从垂直板卡转为平行板卡方向，大幅降低射频链路在板卡上方的占用高度，对于空间紧凑的相控阵天线面板、小型化毫米波测试模块来说，可有效压缩整机的堆叠厚度，同时半刚性线缆在连接器出口处不需要做弯折处理，线缆的成型精度更容易控制，批量装配时的线缆一致性更好，减少了因线缆弯折角度偏差带来的相位不一致问题。建模过程中，对锁紧结构的弹片间隙、插合界面的倒角、焊接孔的位置都做了精确还原，可直接用于整机的射频链路装配干涉检查，也可作为同类连接器选型时的结构参考。
