十字轴式万向联轴器三维结构设计

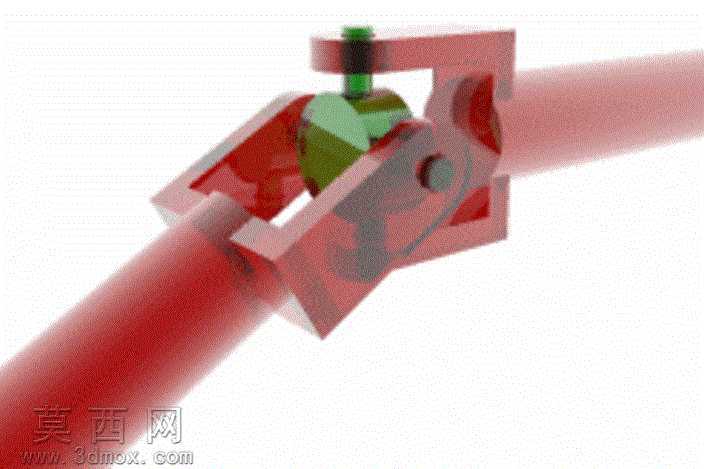

本作品为十字轴式万向联轴器的三维建模成果，建模过程依托三维机械设计软件完成，整体采用自底向上的装配建模思路，先拆分各独立零件完成单体建模，再通过装配约束完成整体组合，确保各部件的运动关系与实际机械结构完全一致。单体零件建模阶段，针对两端的叉形接头，采用草图绘制截面轮廓后拉伸生成主体结构，再对叉头的铰接孔位进行切除拉伸与倒角处理，保证孔位同轴度符合传动配合要求；中间的十字轴核心部件，先绘制正交的轴体轮廓，通过旋转与布尔运算生成一体结构，对轴颈位置做圆角过渡处理，模拟实际零件的加工工艺特征，同时预留与叉头铰接的配合间隙。材质与渲染环节，两端的连接轴与叉形接头采用金属红的哑光金属材质，模拟工业场景中常用的喷涂合金结构钢质感，调整材质的粗糙度与反射参数，还原金属表面的细微磨砂纹理；中间十字轴采用亮绿色的工程塑料与金属结合的材质表现，区分核心铰接部件与外部结构，同时添加轻微的环境反射效果，提升模型的真实感；铰接位置的销轴采用深灰黑色金属材质，模拟淬火处理的销轴表面质感。结构设计上严格遵循万向联轴器的传动原理，一对铰接位置呈90度正交布置，通过十字轴连接两端叉形接头，可实现两轴在存在轴线夹角的情况下连续回转运动，可靠传递转矩，建模过程中对各铰接副添加了合理的运动约束，可直观演示万向节的角度补偿传动过程。整体模型结构完整，各零件的配合关系清晰，既还原了十字轴万向联轴器的真实机械结构，也通过材质与渲染处理提升了模型的展示效果，可用于机械原理教学演示、传动结构设计参考等场景。
