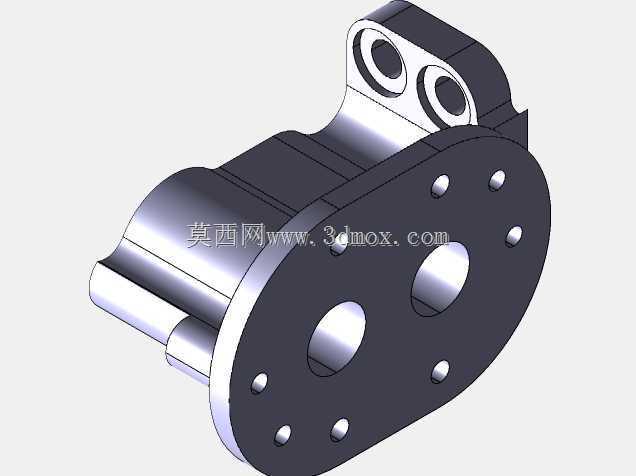

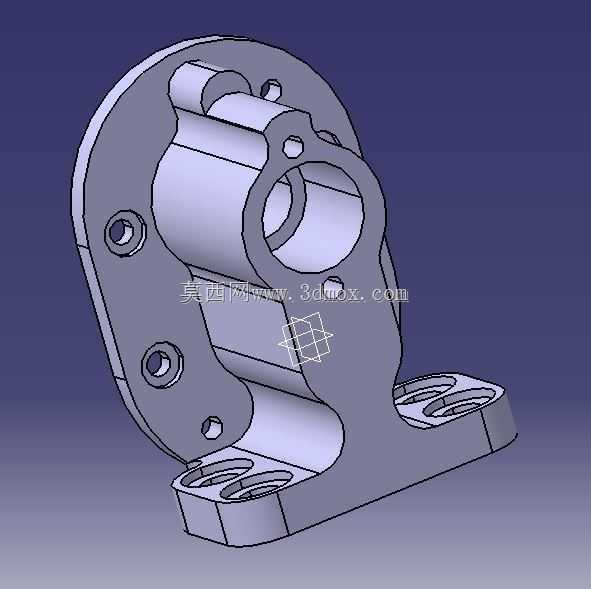

这套三维结构对应的是外啮合齿轮泵的核心承载壳体,在液压动力单元、小型润滑系统、粘稠介质输送工位里都属于高频使用的基础部件。现场选型时最先要核对的就是安装边界:底部延伸出的带孔法兰支脚直接决定泵组在油箱顶面、设备侧壁或者集成阀块上的固定孔位,支脚面上的沉孔需要匹配对应规格的内六角紧固螺钉,孔间距公差在批量装机时一般控制在±0.2mm以内,避免装配时出现螺钉错位、密封面压合不均的问题。壳体侧面的大口径通孔是主动齿轮轴的穿装工位,相邻的同轴孔位用来容纳从动齿轮轴的衬套,两个齿轮腔的中心距是整个泵体设计的核心参数——这个尺寸直接和齿轮模数、齿顶圆直径绑定,间隙留大了会让高压腔介质回流、容积效率暴跌,间隙留小了又会在齿轮受热膨胀时出现齿面刮擦、运转卡滞。
从实际工况出发,这类泵体大多采用铸铁或者压铸铝合金成型:铸铁版本适合机床液压站、重载润滑系统,承压能力强、运行时阻尼降噪效果好;铝合金版本更多用在小型工程机械、车载液压单元里,重量更轻,批量加工时刀具损耗也更低。壳体端面上分布的多个螺纹孔是用来装配前端盖的,端盖和壳体结合面之间要加装耐油橡胶石棉垫或者O型密封圈,建模时必须预留出密封槽的深度与宽度,很多新手设计时容易漏掉密封槽的让位,实际装机后会在额定压力下出现端面渗油的故障。壳体上方预留的两个通油口,一个对接吸油管路、一个对接压油管路,吸油侧的通径通常会比压油侧稍大,用来降低进油阻力,避免高转速工况下出现吸空、气蚀,引发泵体振动和油液乳化。
设计思路上,这个壳体把齿轮容纳腔、轴套支撑位、安装支脚、管路接口整合为一体,没有采用多余的拼接结构,减少了潜在的泄漏点。腔体内部的流道过渡位置都做了圆角处理,避免油液在拐角处形成涡流、造成不必要的压力损失。外壁上的加强筋顺着内部压力的分布方向延伸,既可以在压铸或者铸造时减少壁厚不均带来的缩孔缺陷,也能在泵体承受10~16MPa工作压力时限制腔体的变形量,保证齿轮端面和端盖之间的轴向间隙始终稳定在设计范围内。
在化工小流量输送场景里,这类齿轮泵常用来输送润滑油、树脂、低粘度糖浆这类介质,泵体的内腔粗糙度要求控制在Ra1.6以下,减少介质流动的沿程阻力;如果是用在食品相关工况,还会把壳体材质更换为304不锈钢,内壁做抛光处理,避免介质残留变质。现场维护时,拆开端盖就能直接取出一对啮合齿轮、更换磨损的轴套,不需要把整个泵体从设备基座上拆下来,底部支脚的安装孔设计成腰型孔的话,还能小范围调整泵和驱动电机之间的联轴器同轴度,抵消安装时的对位误差,延长轴封和轴承的使用寿命。建模过程中需要同步校验齿轮齿顶和壳体内腔的径向间隙、齿轮端面和端盖的轴向间隙,这两个间隙是决定齿轮泵容积效率的关键,整套结构把安装、密封、承压、流道所有功能集成在单个壳体上,完全适配中小功率固定排量齿轮泵的量产加工与现场装配需求。
