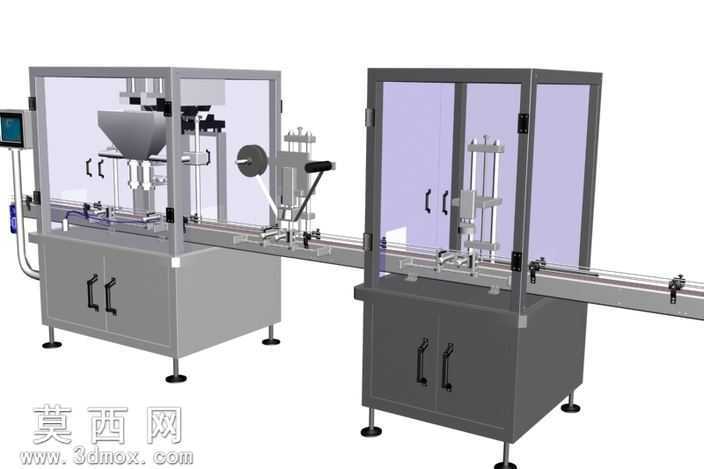

自动化颗粒灌装生产线设备三维设计

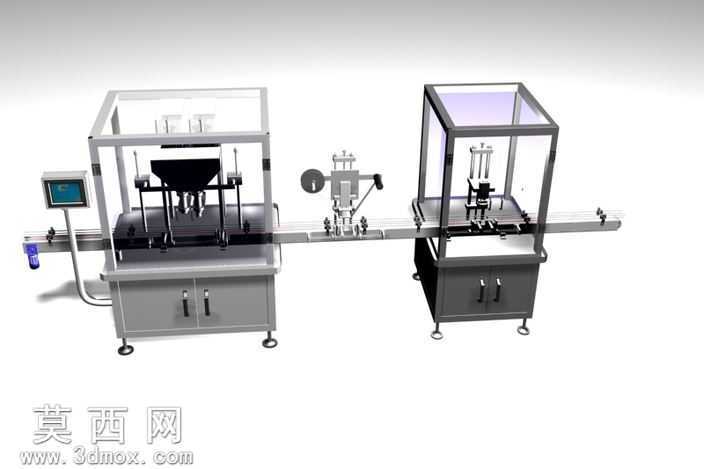

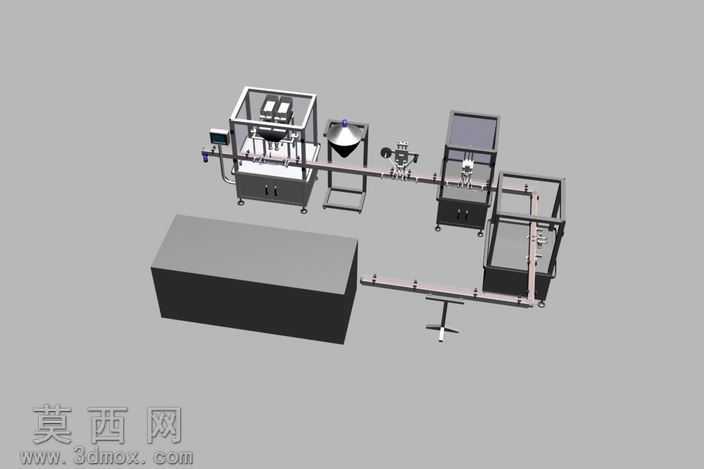

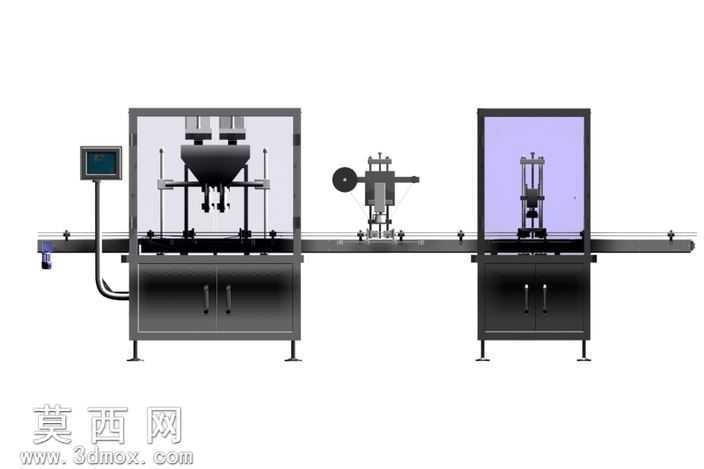

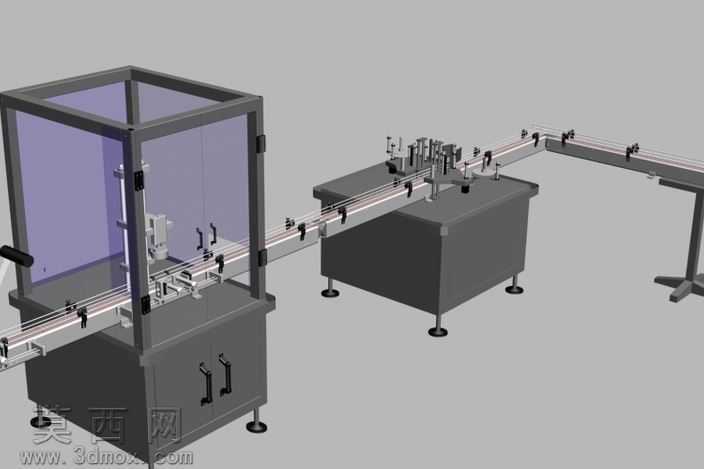

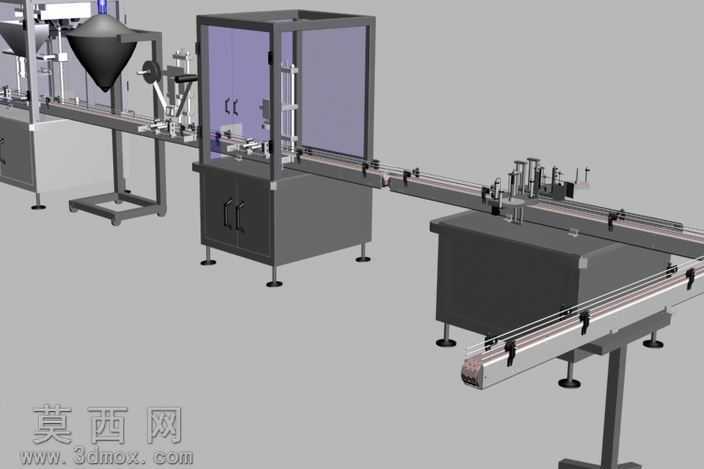

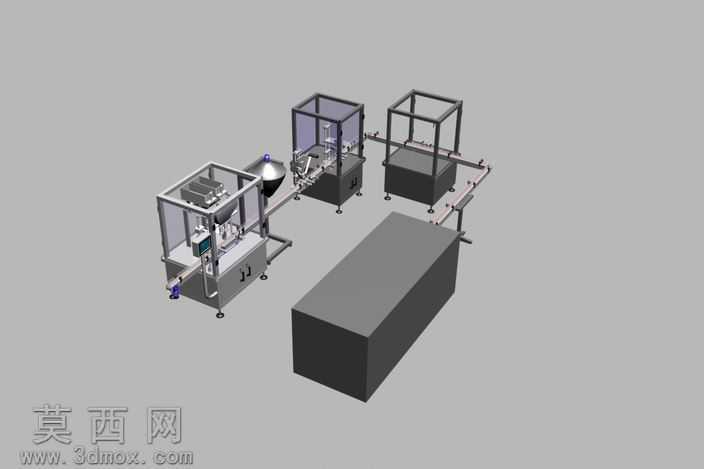

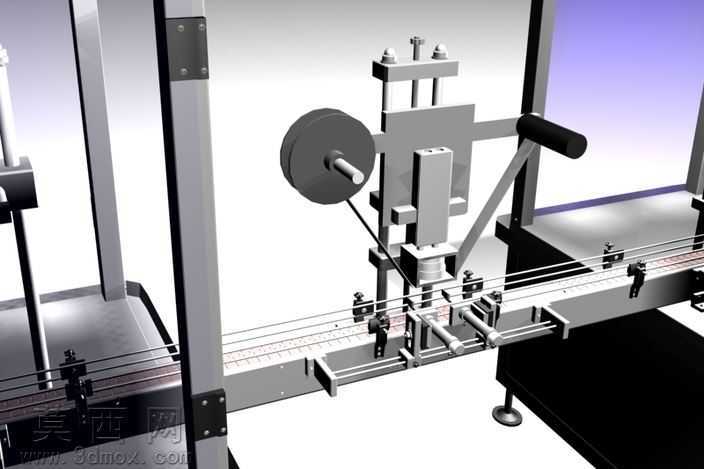

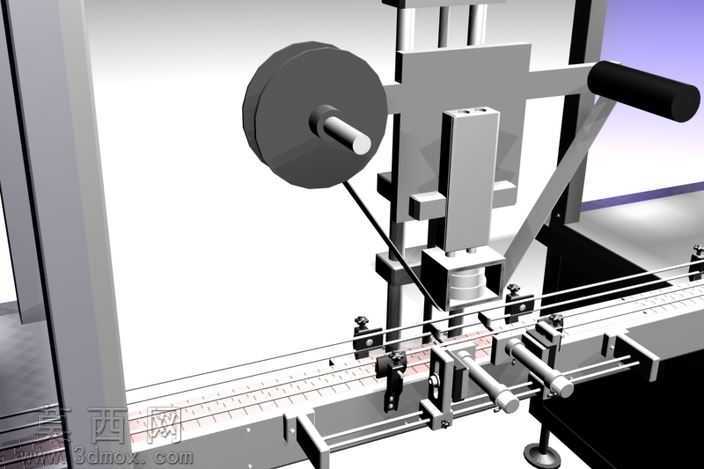

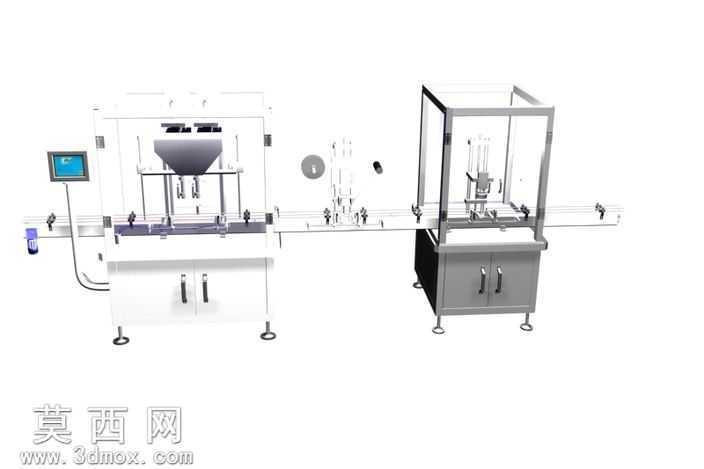

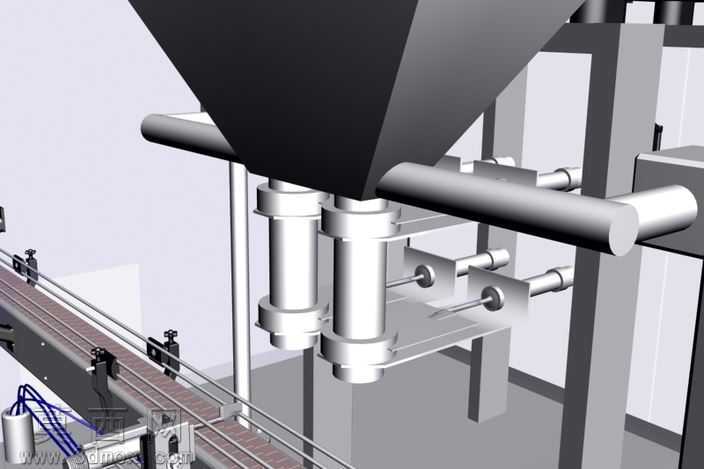

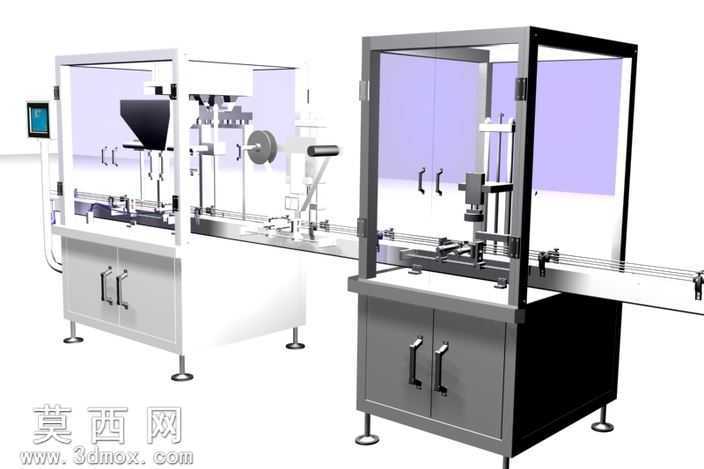

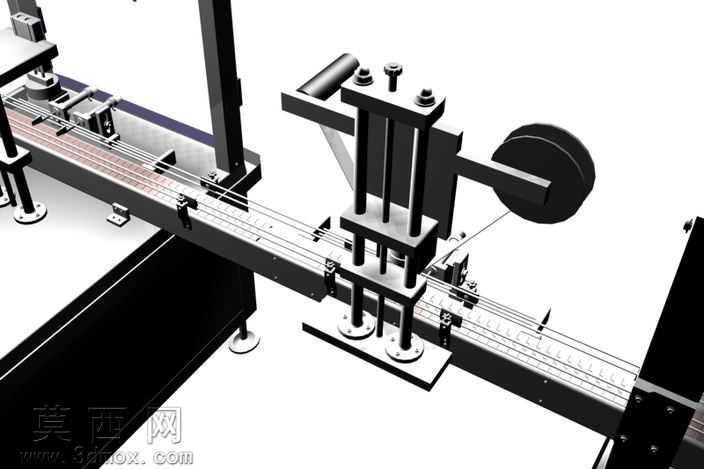

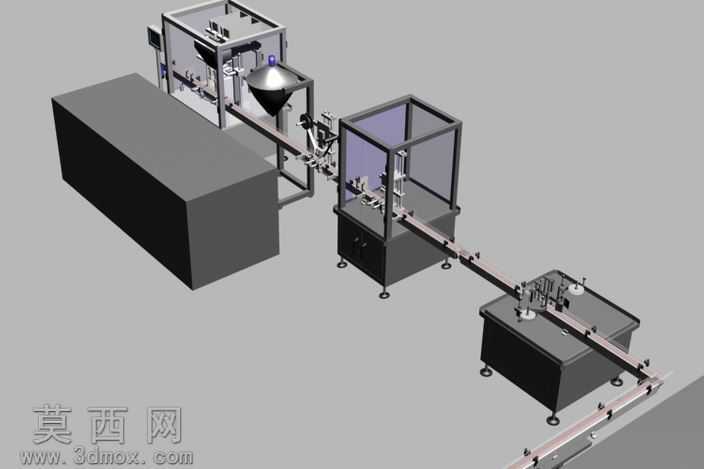

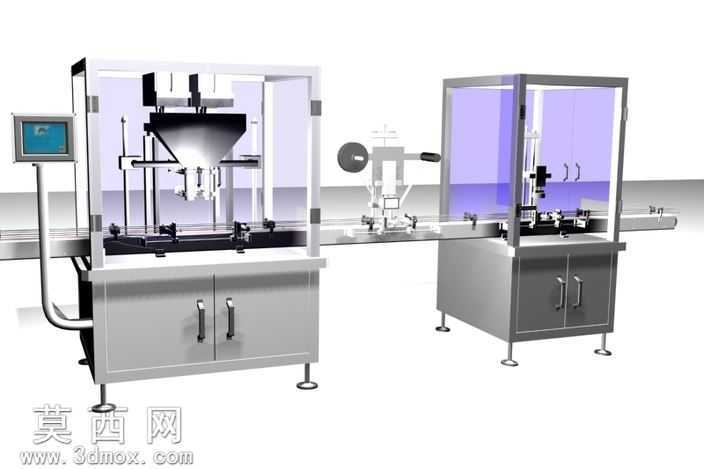

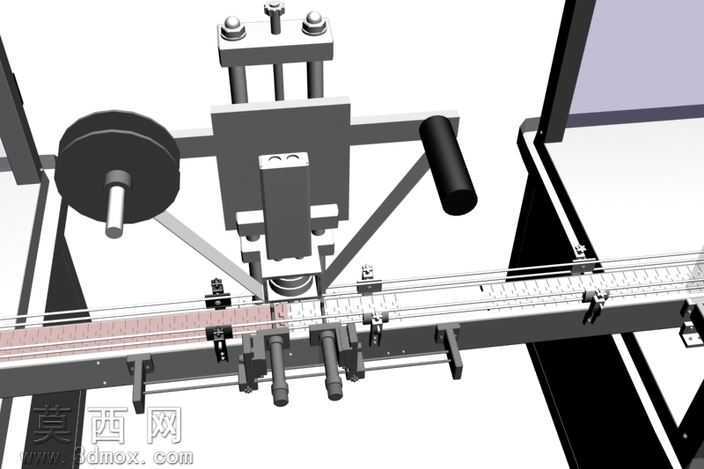

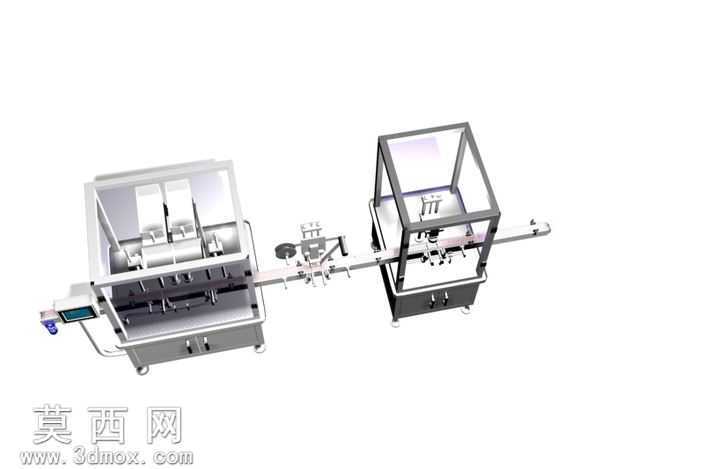

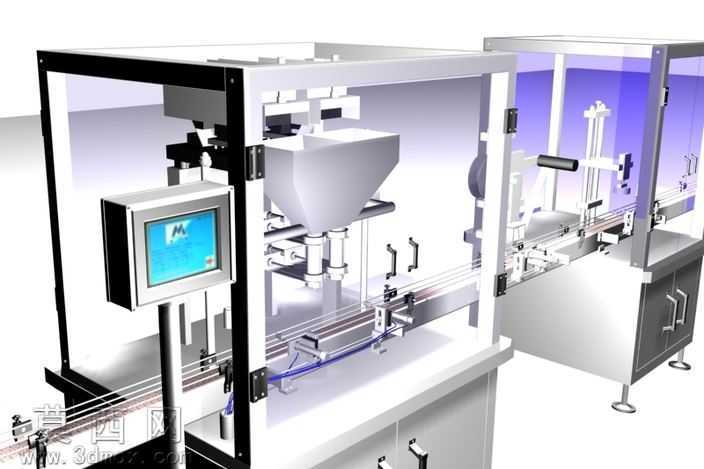

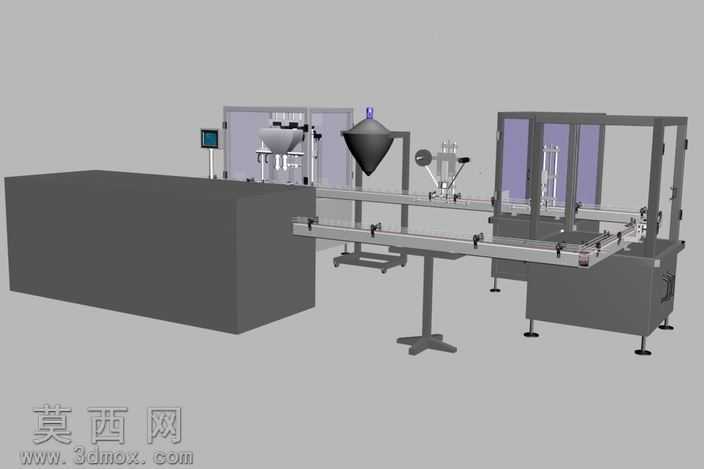

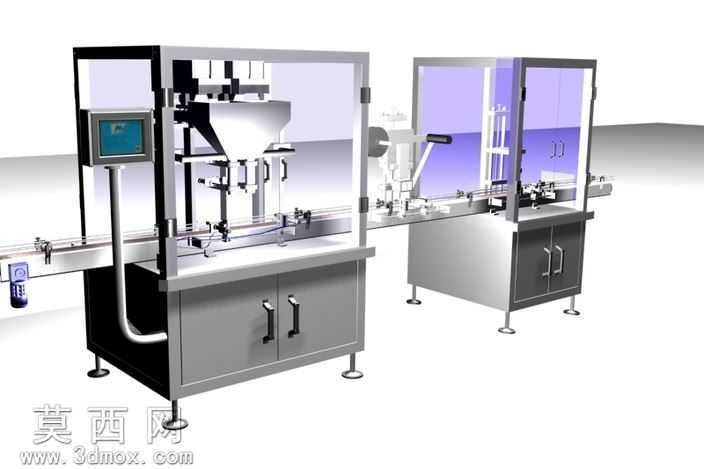

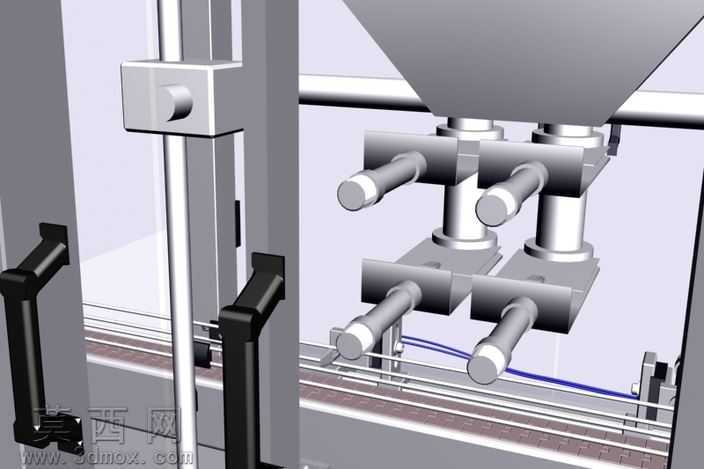

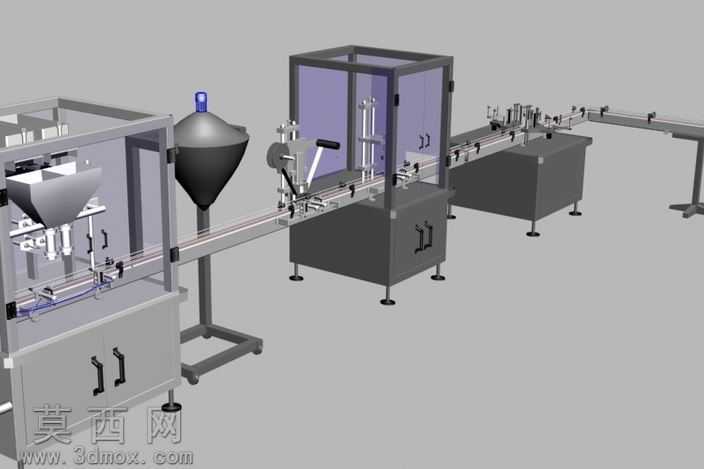

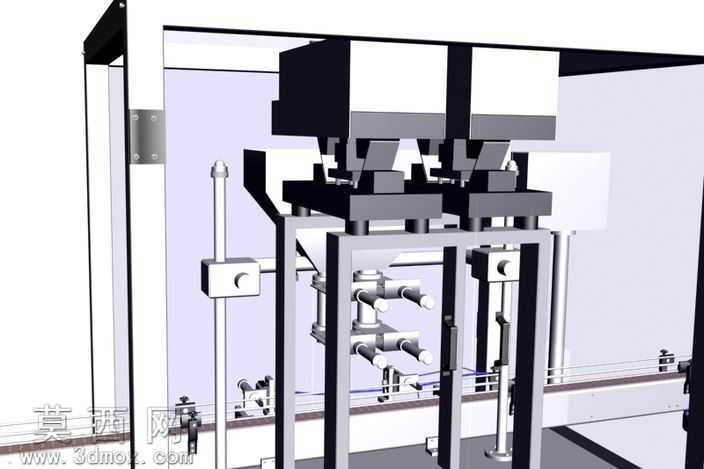

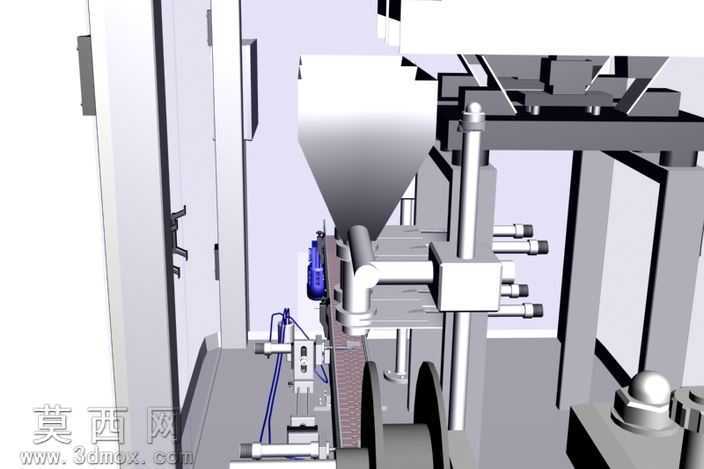

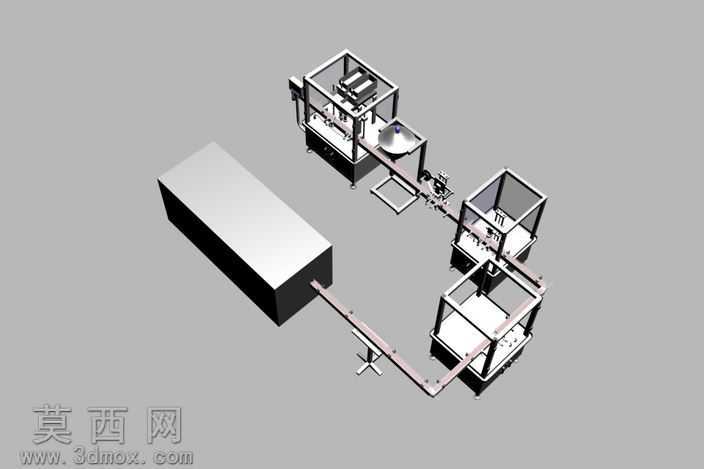

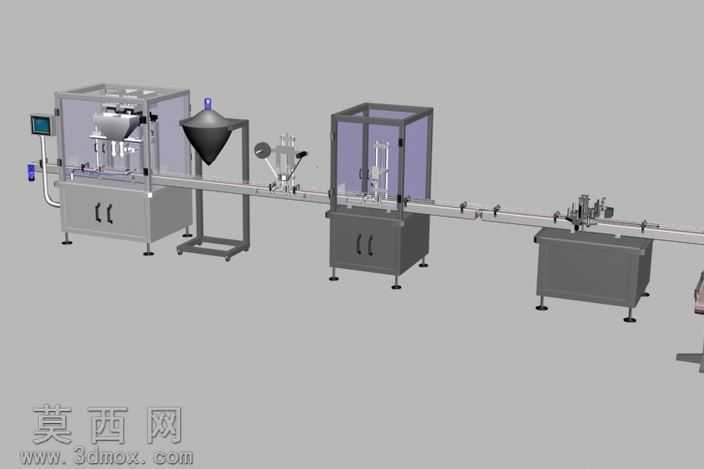

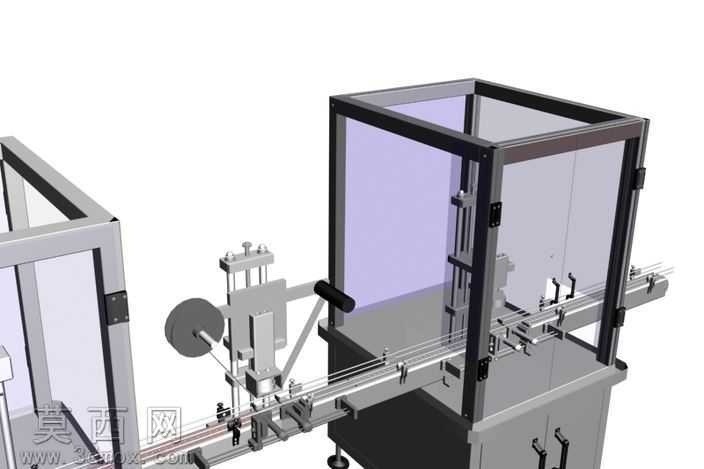

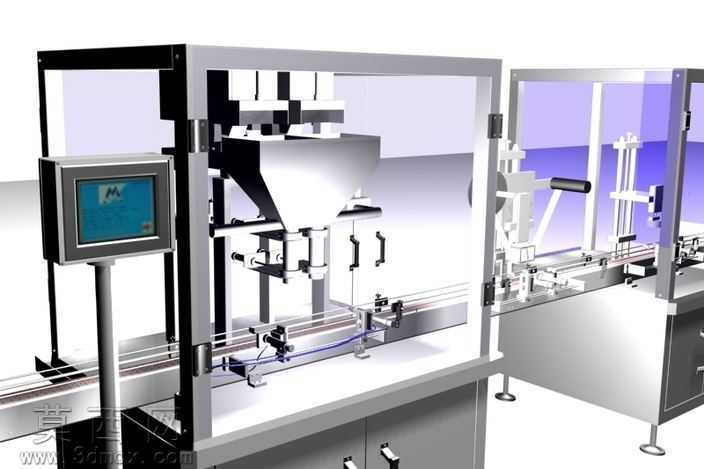

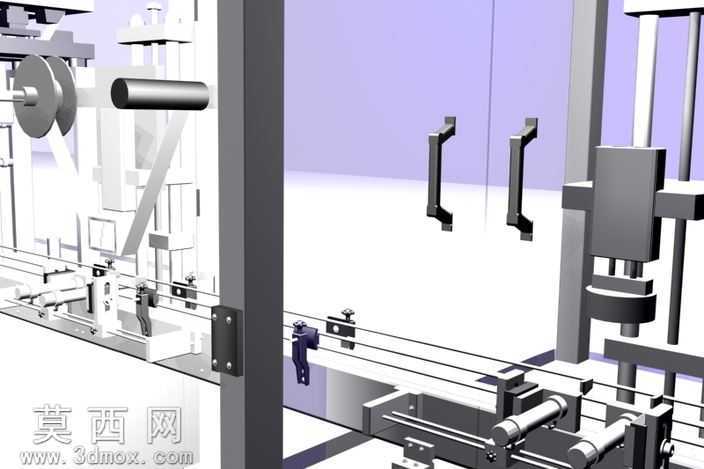

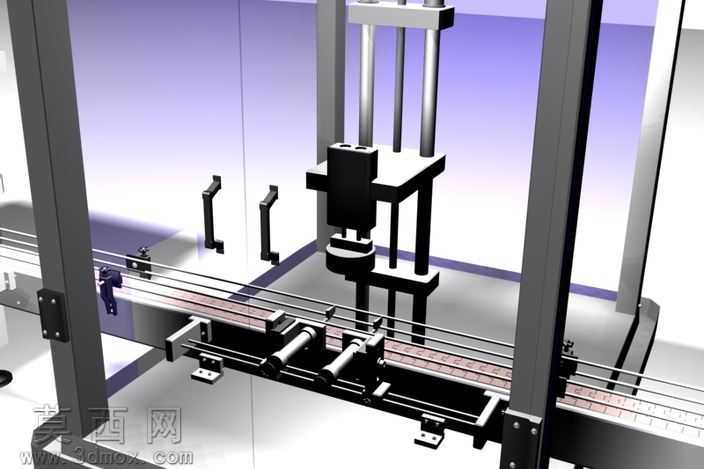

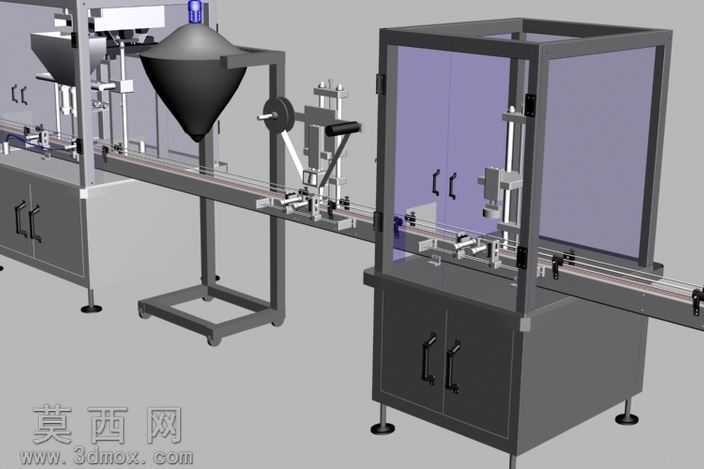

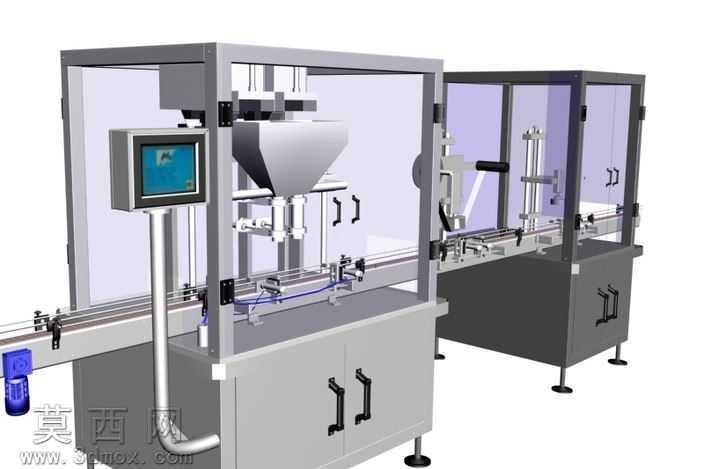

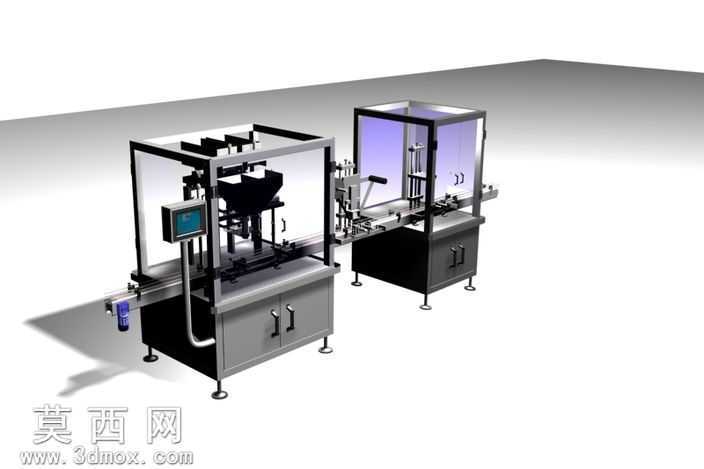

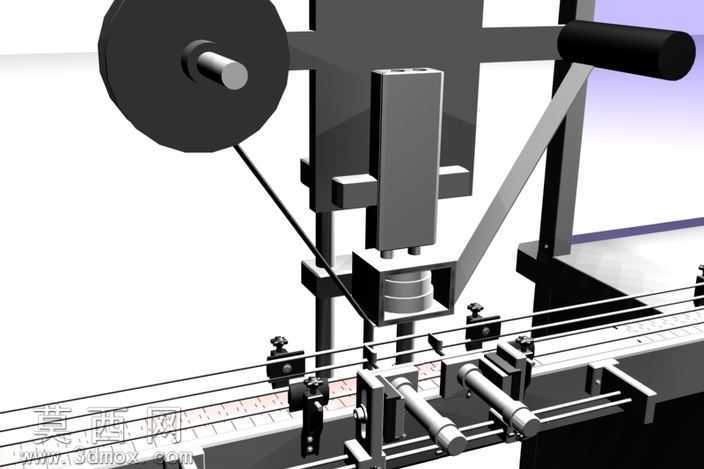

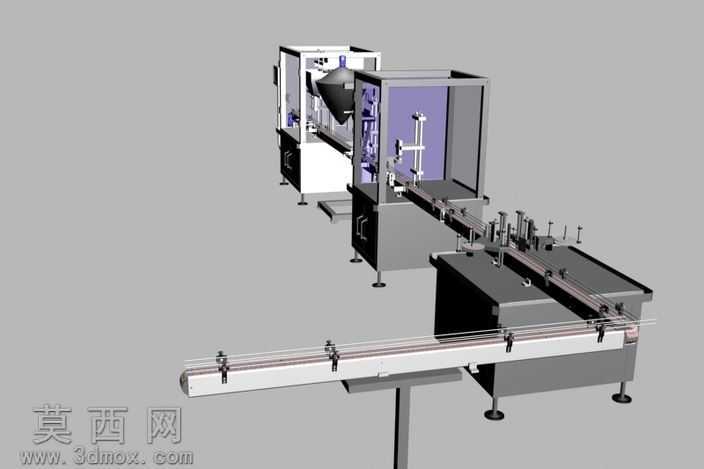

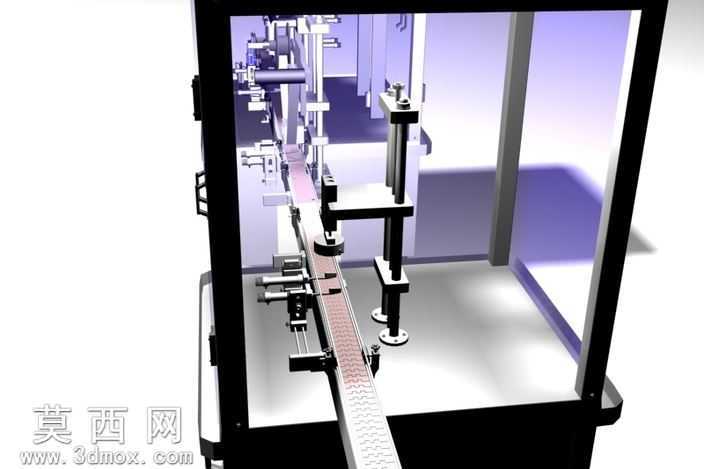

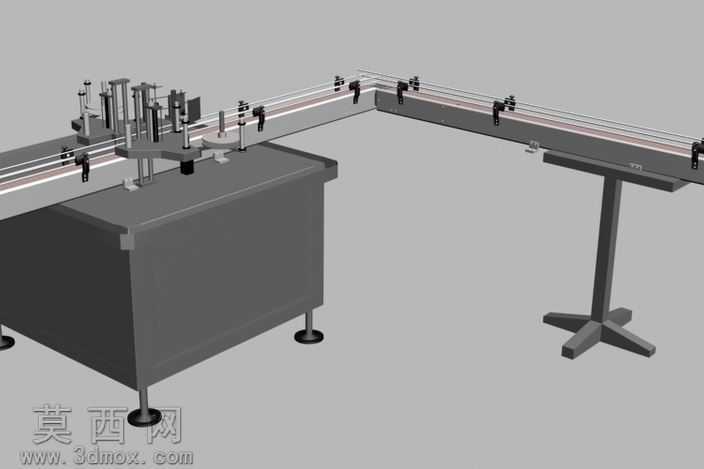

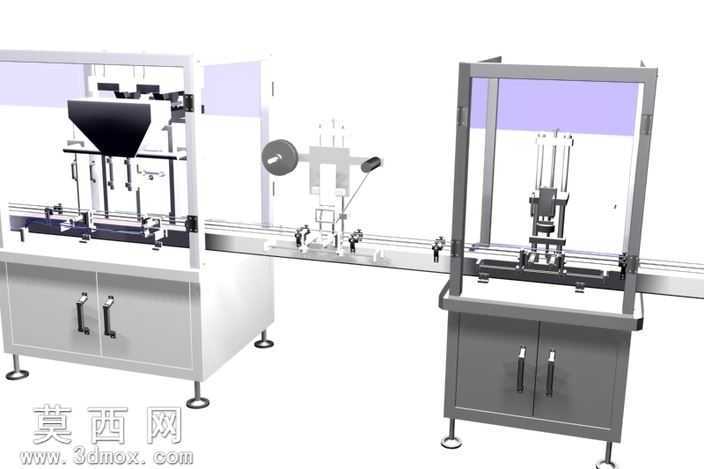

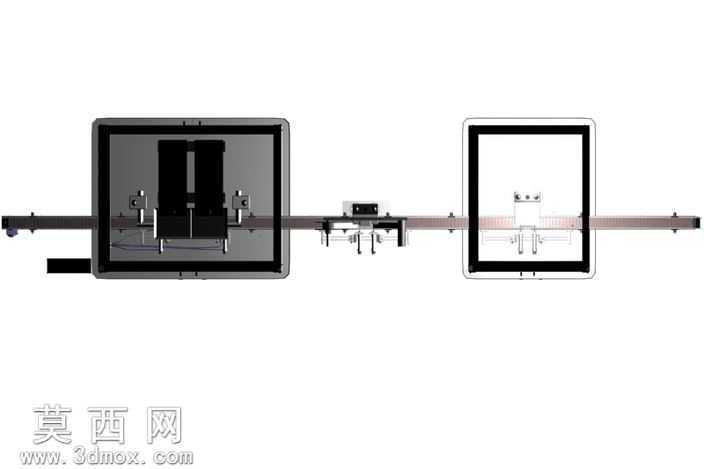

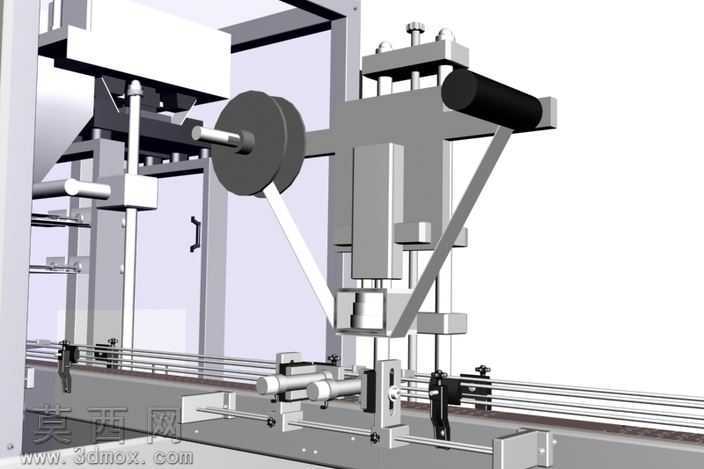

本套颗粒灌装设备三维模型采用模块化设计思路完成整体搭建，在三维建模过程中严格遵循工业包装设备的实际生产逻辑，将整套设备拆分为理瓶输送单元、颗粒计量灌装单元、防护机架单元三个核心模块逐一构建。建模阶段首先完成长距离直线输送线的结构搭建，对输送链板、侧边导向护栏、可调式支撑脚座、瓶体定位夹具等细节结构逐一还原，护栏位置设置多组可调节锁紧结构，可适配不同规格尺寸的包装瓶输送需求，输送线末端衔接灌装工位的定位机构，保证瓶体精准停驻在灌装口正下方。颗粒计量灌装单元的建模重点还原了储料料斗、计量下料机构、升降灌装头的结构配合关系，料斗采用锥底设计避免颗粒物料搭桥残留，计量机构通过容积式计量结构保证每瓶灌装量的精度一致性，灌装头设置升降导向结构，可在下料时伸入瓶内减少颗粒物料飞溅。设备的防护机架采用工业铝型材搭配透明防护板的结构设计，建模时对机架的拼接固定结构、防护门的开合铰链、设备操作侧的控制面板安装位都做了精细化还原，透明防护板材质在渲染阶段设置为半透明亚克力材质，既可以直观展示内部灌装作业状态，也符合工业设备的安全防护要求。整套模型的材质渲染遵循工业设备的真实质感，机架主体采用哑光金属漆材质，输送链板采用不锈钢拉丝材质，料斗内壁设置光滑食品级材质表现，防护板设置轻微的反光与折射效果，地面支撑脚座采用橡胶防滑材质，通过不同材质的区分清晰展现各部件的功能属性。在整体结构布局上，各单元之间的衔接位置预留了合理的维护操作空间，输送线的高度、灌装头的行程、料斗的容量都按照常规颗粒类产品灌装的生产参数做比例适配，整体结构紧凑合理，完整还原了自动化颗粒灌装生产线从空瓶输送、定位、计量灌装到成品输出的全流程作业结构，模型各部件的装配关系清晰，可直接用于设备结构展示、方案汇报以及后续的工程细化设计参考。
