铁路旋转洗瓶机构创意三维设计

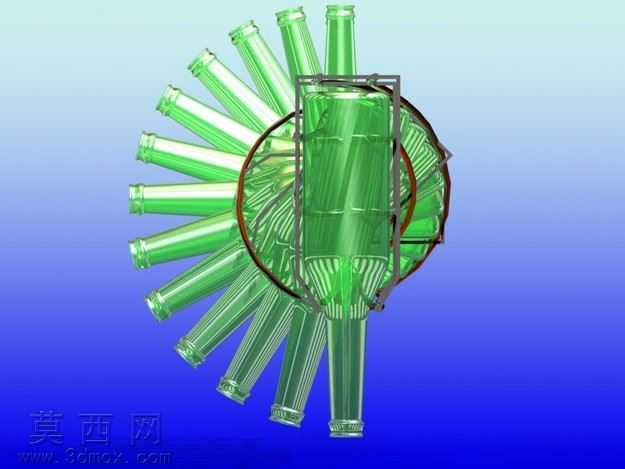

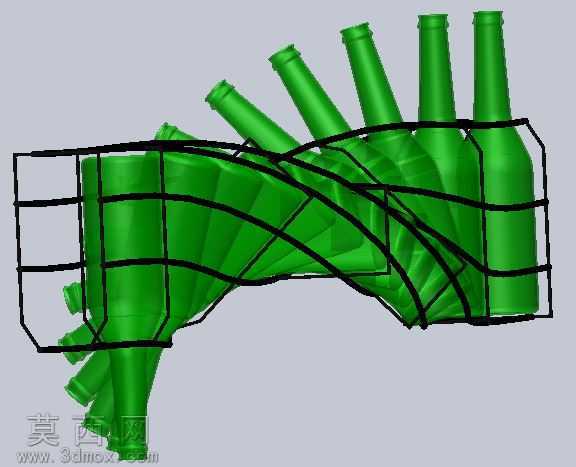

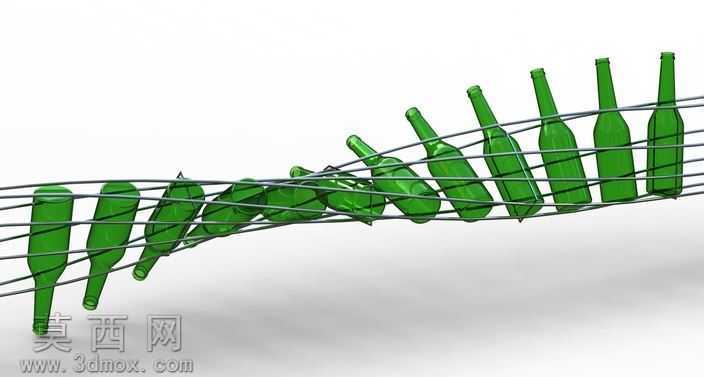

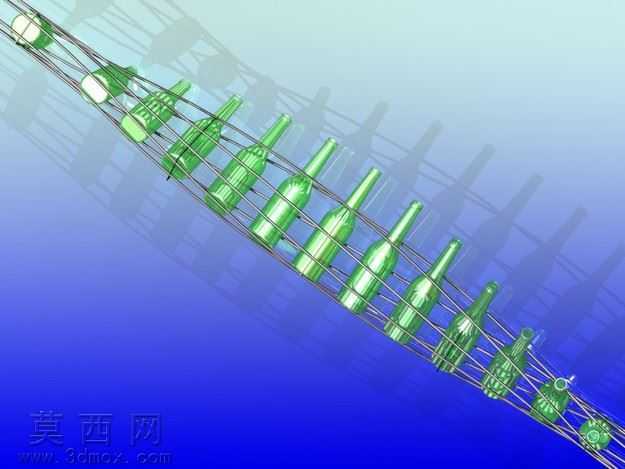

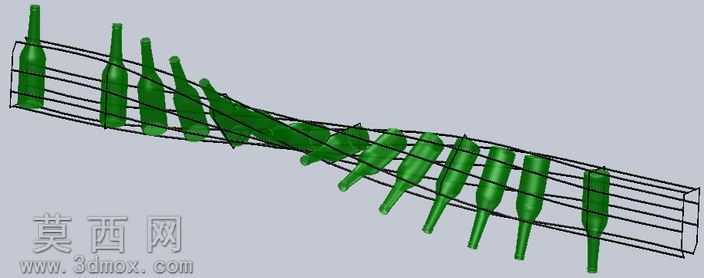

本作品为铁路旋转式洗瓶机构的三维创意设计，整体建模过程依托参数化三维设计软件完成，首先梳理洗瓶作业的核心逻辑：依托连续排布的金属轨道形成螺旋夹持输送路径，让绿色玻璃瓶在沿轨道行进的过程中完成自身旋转，配合瓶内喷射的水流实现内壁无死角清洁。建模阶段首先完成输送轨道的参数化绘制，通过多段空间曲线拟合出螺旋扭转的轨道形态，轨道采用等直径金属线材的截面沿路径扫掠生成，精准还原多股轨道平行夹持瓶身的结构，轨道间距经过参数校核，刚好适配标准玻璃瓶的瓶身直径，既保证输送过程中瓶身不会脱落，又能让瓶身在轨道摩擦力作用下顺畅完成周向旋转。随后完成玻璃瓶的建模，按照常见啤酒瓶的外形尺寸绘制回转体轮廓，通过回转特征生成瓶身主体，再对瓶口、瓶底的细节结构做精细化处理，瓶身材质设置为半透明深绿色玻璃材质，调整材质的折射、反射参数，还原真实玻璃的通透质感与光线折射效果，同时在瓶身表面添加轻微的粗糙度参数，模拟工业玻璃瓶的真实表面质感。机构的核心设计思路在于利用轨道的空间扭转结构，无需额外添加旋转驱动构件，仅依靠输送过程的轨道导向就能让瓶身完成360度连续旋转，配合布置在轨道下方的高压水射流喷嘴，当瓶身旋转至瓶口朝下的工位时，水流从瓶口射入瓶内，随着瓶身旋转水流能够冲刷到瓶内壁的每一处区域，当瓶身旋转回到瓶口朝上的工位时，瓶内残留的清洗水会自动流出，完成整个清洗流程。渲染阶段采用柔和的影棚光照环境，添加多组面光源消除模型表面的生硬阴影，调整光线折射角度让玻璃瓶的通透质感得到充分展现，同时对金属轨道赋予哑光不锈钢材质，还原工业输送构件的真实金属质感，整体模型装配完成后经过运动仿真校核，确认瓶身在轨道内的行进、旋转过程无卡滞，水流冲洗的覆盖范围能够满足玻璃瓶内壁清洁的工艺要求，整个设计无需复杂的电控旋转机构，依靠纯机械结构的轨道形态设计就实现了旋转洗瓶的功能，结构简洁可靠，具备较高的创意参考价值。
