HTD齿形同步计时皮带轮结构设计

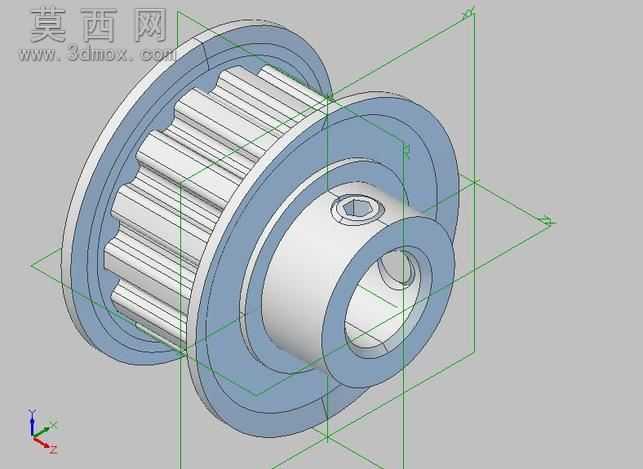

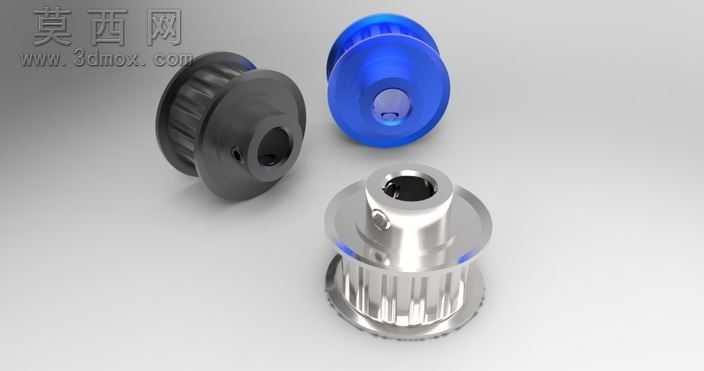

本作品为HTD型计时同步皮带轮的三维结构设计，整体采用三维参数化建模方式完成，完整还原了HTD圆弧齿同步带轮的全部结构特征。建模过程中首先以带轮的传动参数为基准，确定带轮的节圆直径、齿形轮廓、齿数等核心参数，HTD齿形采用圆弧齿廓设计，相比传统梯形齿同步带轮，具备更强的载荷传递能力，能有效降低齿根应力集中，减少传动过程中的多边形效应，提升传动精度与运行平稳性，适配高精度计时传动的使用需求。模型完整构建了带轮的双侧挡边结构，挡边与轮体主体采用一体化建模逻辑，可避免同步带在高速运转过程中发生跑偏、脱带的问题，保障传动系统的运行可靠性；带轮中心设计了带锁紧结构的安装轴孔，轴孔侧部设置了内六角紧定螺钉安装位，可实现带轮与传动轴的周向与轴向锁紧固定，安装便捷且固定可靠，能够传递稳定的传动扭矩。轮体的轮毂部分做了合理的壁厚设计，在保障整体结构强度、满足传动载荷要求的前提下，尽可能优化轮体重量，降低传动过程中的转动惯量，提升传动响应速度。建模过程中对所有配合面、齿面、安装面都做了精准的几何约束，齿形轮廓严格遵循HTD带轮的标准齿形参数绘制，保证带轮与配套同步带啮合时的齿面贴合度，减少啮合间隙带来的传动误差，满足计时场景下对传动比精准度的严苛要求。模型的结构细节完整，包含了轮齿、轮缘、轮毂、轴孔、紧定孔、挡边等全部结构特征，各部分的过渡圆角、拔模斜度都做了符合加工工艺要求的处理，既可以用于传动系统的虚拟装配、运动仿真验证，也可作为后续机械加工生产的结构参考，适配各类需要精准同步传动的机械设备传动场景。
