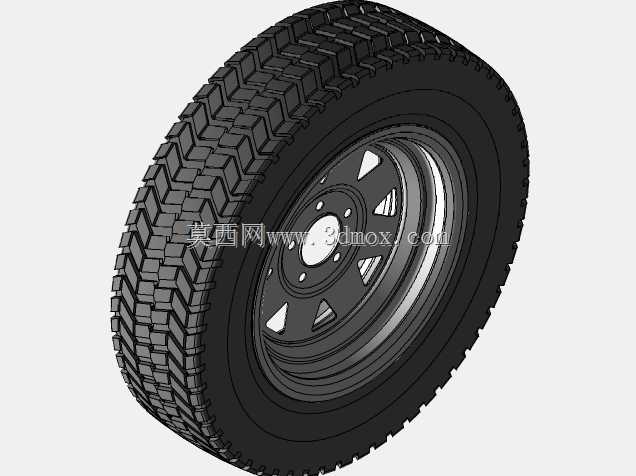

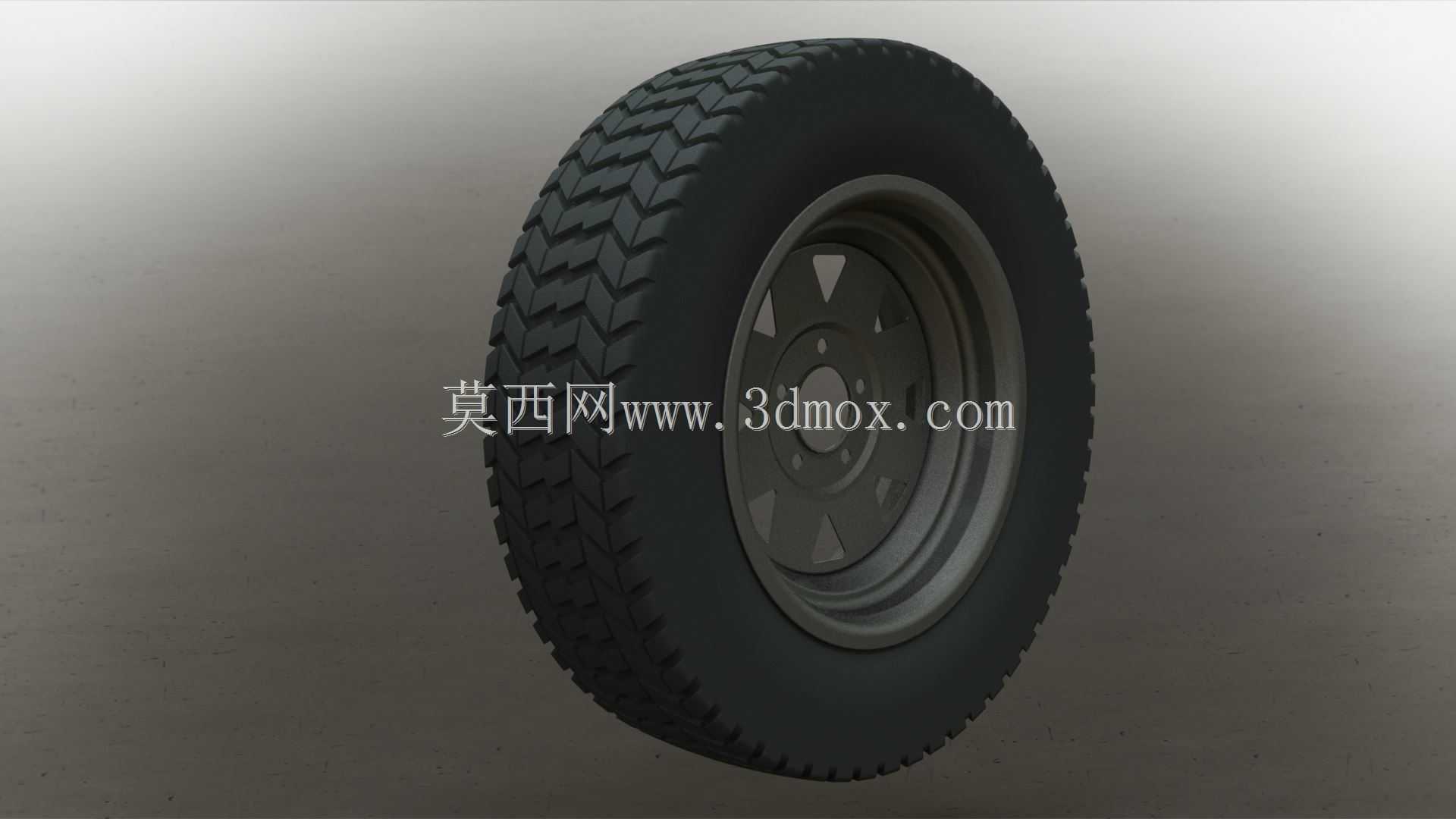

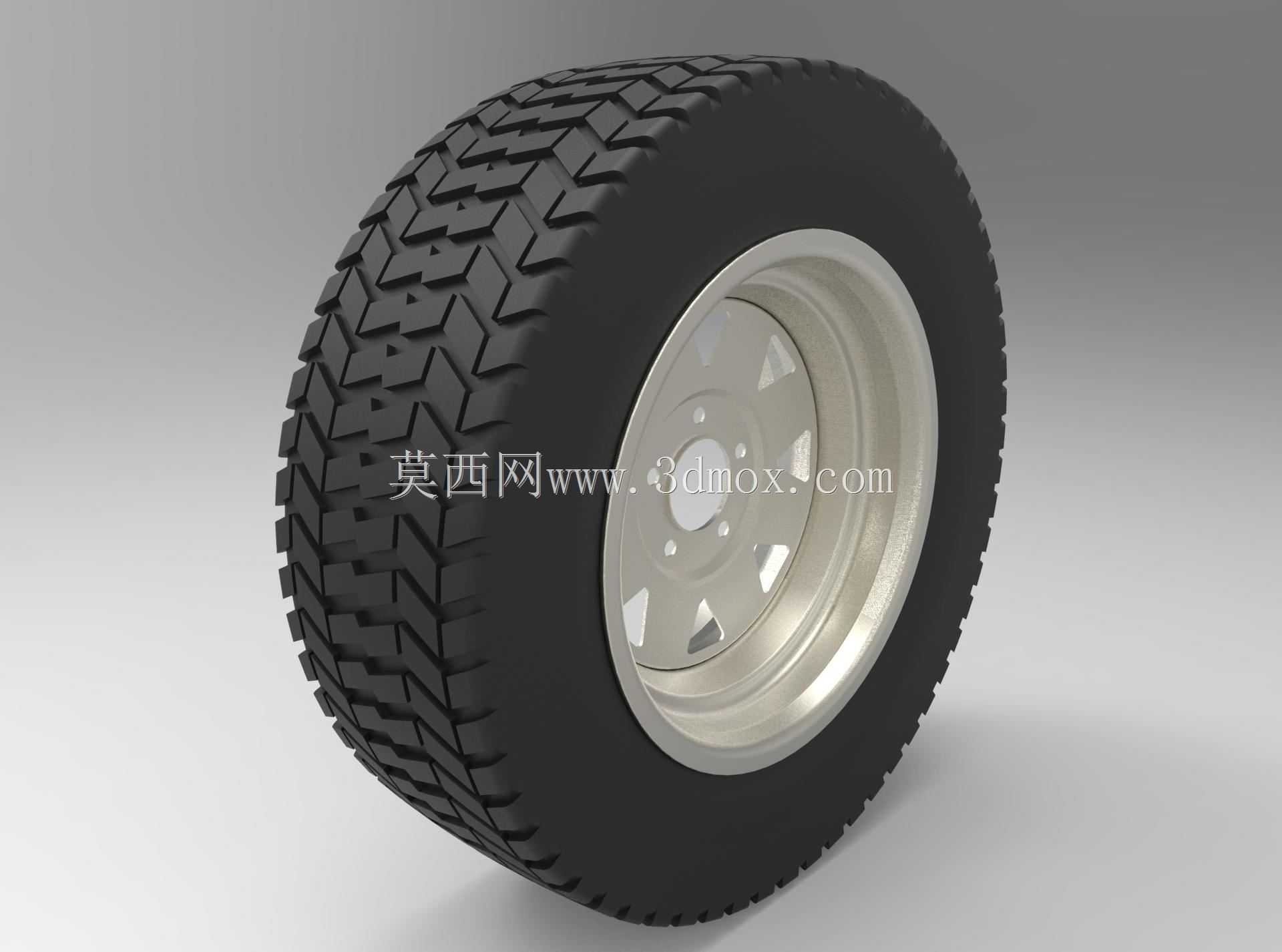

拖挂式重载橡胶行走轮总成结构

　　该轮组总成面向轻型拖挂设备的行走承载需求开发，适配场地转运拖车、小型旅居拖挂、厂区物料拖板、户外作业拖斗等低速行走场景，整套结构将橡胶外胎、钢制轮辋、安装轮毂整合为完整装配体，建模过程完整还原了轮胎胎面花纹、轮辋冲压轮廓、轮毂螺栓孔位的全部细节，可直接用于拖挂底盘的轮系布局校核、运动干涉检查与装配工艺验证。

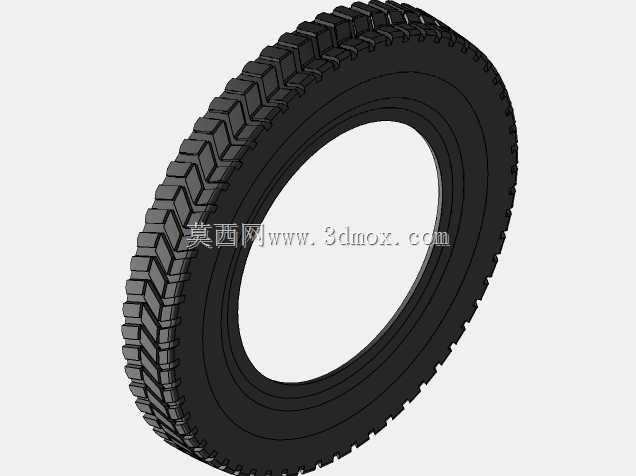

　　从实际使用逻辑出发，该车轮承担整车垂向载荷传递、行驶缓冲减振、地面抓附防滑三项核心功能：橡胶胎体采用块状交错人字花纹布局，花纹沟槽沿胎面周向均匀分布，在铺装路面、碎石土路、草地浅滩等不同地面条件下均可排出胎面夹杂的泥沙，避免花纹嵌卡导致抓地力下降；胎侧预留合理的变形余量，在经过路面接缝、小型凸起障碍时可通过胎体自身形变吸收冲击，降低刚性冲击直接传递至拖挂车架的载荷峰值，减少车架焊缝与所载物料的振动损伤。

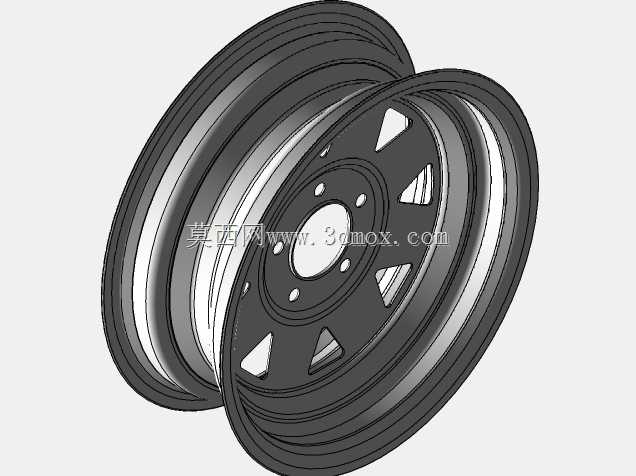

　　轮辋部分采用冲压钢板成型的分体式轮廓，轮缘处做翻边卷圆处理，既可以对轮胎胎圈形成可靠的轴向限位，防止充气后轮胎从轮辋侧向脱出，又能通过卷边结构提升轮辋整体的抗弯曲刚度，避免长期承载后轮缘出现变形失圆。轮毂安装面均匀布置多组螺栓过孔，孔位分布圆直径与主流轻型拖挂车桥的轮毂法兰匹配，安装时螺栓穿入后锁紧即可完成轮组与车桥轴头的固定，装配边界清晰，无需额外设计转接法兰即可适配多数同载荷等级的拖挂车桥。

　　设计过程中优先平衡了承载能力与自重控制：轮辋板材厚度在满足额定载荷下抗形变要求的前提下做轻量化优化，避免不必要的材料冗余；轮毂中心预留轴头避让空腔，可容纳车桥端部的锁紧螺母与防尘结构，安装后车轮轴向定位台阶与车桥轴肩完全贴合，轮组旋转时的径向跳动量可控制在低速拖挂行驶的允许范围内。胎面花纹的建模并非仅做外观装饰，每一处花纹块的拔模角度、沟槽深度都参照真实低压拖车轮胎的工艺参数绘制，胎体内部的轮辋容纳腔轮廓与轮辋外圆完全贴合，虚拟装配状态下不存在胎圈与轮辋的干涉错位，可直接用于后续的工程出图、3D打印样件验证或者渲染展示，为拖挂设备的底盘行走系统设计提供完整的三维结构参考。
