游艇环形通风口结构设计作品

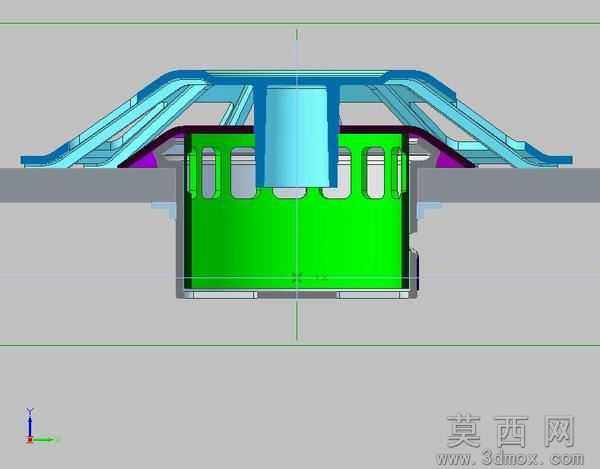

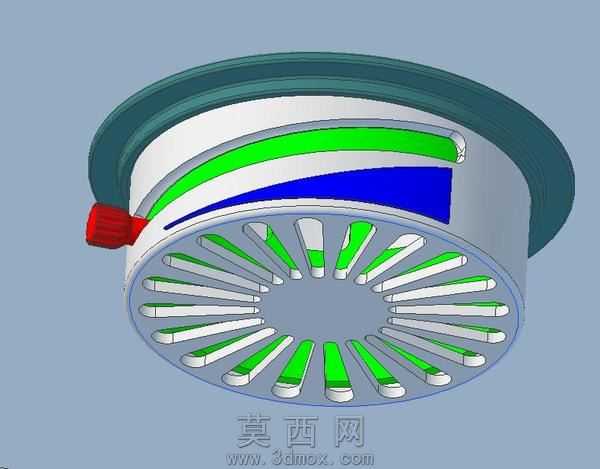

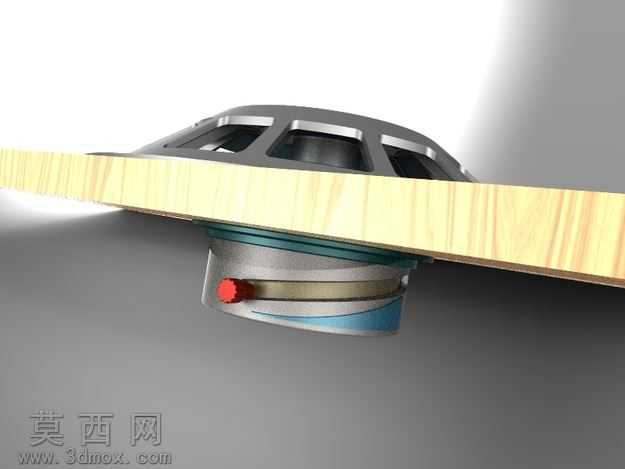

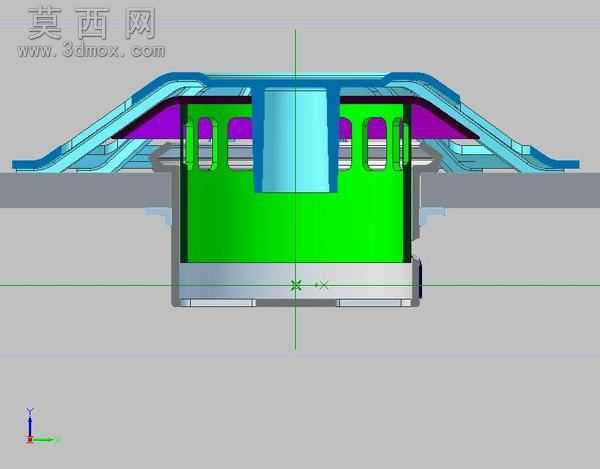

本作品为船用游艇通风口的三维建模设计成果，建模阶段采用参数化特征建模思路完成全结构搭建，首先通过旋转凸台命令生成通风口的外盘基座主体，精准控制外盘的边缘翻边厚度与整体安装尺寸，确保后续可直接适配游艇舱室的安装开孔标准。建模过程中对内部放射状导风叶片采用阵列特征完成排布，每片叶片的倾斜角度、端部圆角都经过参数化约束，保证叶片间通风间隙均匀一致，避免出现通风紊流的问题。外盘侧面的锁紧旋钮采用单独的零件建模后完成装配约束，旋钮表面做了防滑纹理的细节处理，旋钮与内部盘体的锁紧配合结构做了干涉检查，确保旋钮旋转时可顺畅带动内部盘体完成位置调整，实现通风口开度的调节功能。外盘顶部预留的太阳能电池板安装位做了下沉式凹槽结构设计，凹槽边缘做了防水唇边的细节建模，可避免雨水渗入内部电路区域，内部的充电电池、驱动电机、风扇组件的安装位都做了对应的定位凸台与卡扣结构建模，所有安装结构的尺寸都匹配对应标准件的规格，无需二次修改即可完成虚拟装配。渲染阶段针对不同部件赋予了差异化的材质：外盘主体采用哑光深绿工程塑料材质，调整材质的粗糙度与反光度模拟船用抗UV塑料的真实质感；内部导风叶片分别赋予亮绿与白色的耐磨工程塑料材质，通过色彩区分导风区域；锁紧旋钮采用红色阻燃塑料材质，起到醒目的操作提示作用；金属结构部分赋予亚光金属漆材质，模拟船用防锈铝合金的表面质感。灯光布置采用三点布光结合环境HDR贴图，清晰呈现通风口的放射状叶片结构、侧面调节旋钮、外盘分层结构的细节，阴影参数调整柔和，避免遮挡结构细节。设计思路上围绕船用通风口的实用需求展开，采用简单循环幻灯片式调节系统，通过旋转锁紧旋钮即可升高或降低内部盘体位置，实现通风开度的多档位调节，满足不同场景下的舱室通风需求；集成太阳能供电模块可实现设备的能源自给，无需额外铺设船内供电线路，降低安装改造的难度，内部安装老版预留的四处凹进结构可适配不同规格的风扇与电池组件，提升产品的配件适配性，整体结构做了圆角过渡处理，既避免安装使用时的锐边划伤，也提升了产品的外观精致度，所有结构都经过壁厚检查，确保塑料件注塑生产时不会出现缩痕、填充不足的工艺问题。
