蜗壳式径向涡轮流体机械结构设计

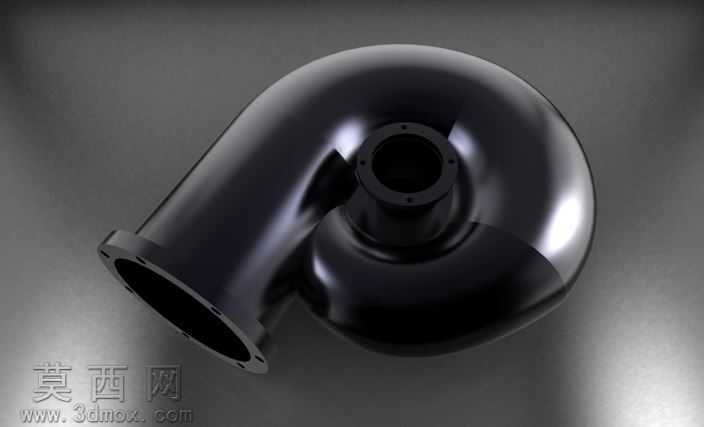

本径向涡轮模型采用三维参数化建模方式完成整体结构搭建，建模过程中以流体机械的气动布局逻辑为核心，先通过草绘绘制涡轮蜗壳的螺旋流道截面轮廓，沿螺旋引导线进行扫掠生成蜗壳主体曲面，对曲面进行曲率连续检查与修补，确保流道内壁无突兀折角，符合流体介质径向导入的流动特性。建模时同步完成进出口法兰的结构设计，在法兰端面上按照均匀圆周阵列规则布置安装孔位，孔位与法兰端面保持垂直公差约束，保证后续装配时的密封贴合度；蜗壳与出口段的衔接位置做了平滑过渡处理，避免流道截面突变造成的流动阻力激增。模型材质采用哑光黑色金属质感进行渲染，通过调整材质的粗糙度、金属度参数还原铸造涡轮壳体的真实质感，渲染时采用侧上方柔光打光，清晰呈现蜗壳的曲面弧度、法兰端面的安装孔细节以及进出口的同轴度结构，阴影参数调整柔和，避免遮挡结构细节。结构设计上，该径向涡轮采用单进口径向进气、轴向出气的经典布局，蜗壳的截面面积沿流体流动方向逐步收窄，能够将导入的流体均匀加速后导向涡轮叶轮位置，法兰端的凸台结构做了加厚处理，提升安装位置的结构强度，避免长期受流体压力冲击出现形变。设计过程中重点考量了流道的顺滑性与结构的工艺可行性，所有转角位置均设置了合理的铸造圆角，避免应力集中问题，同时兼顾了零部件的装配兼容性，进出口法兰的尺寸参数符合通用流体管路的连接标准，可直接用于涡轮动力系统的方案验证、结构装配模拟以及流体仿真分析的前置建模参考，整体模型结构完整，无多余碎面与冗余特征，各部件间的装配约束关系清晰，能够完整还原径向涡轮壳体的真实结构形态。
