便携式电动木柴劈分设备结构设计

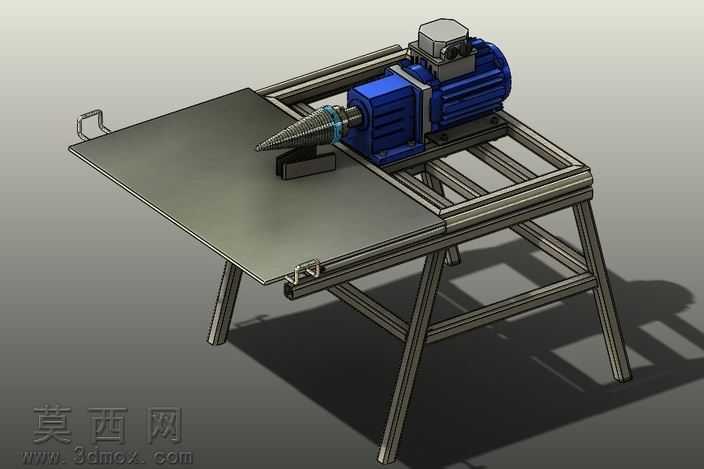

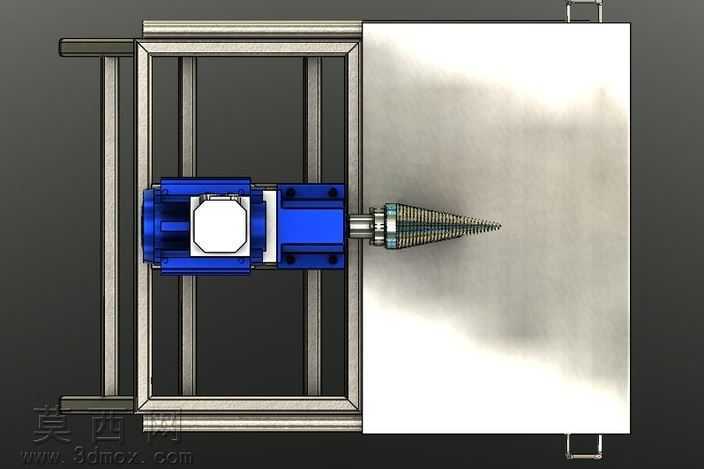

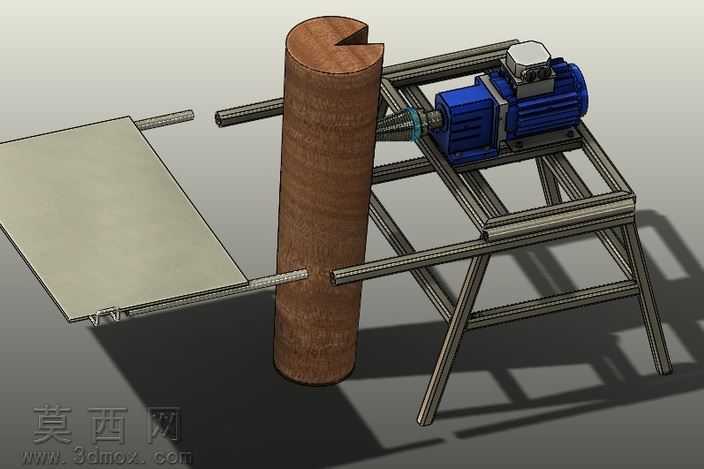

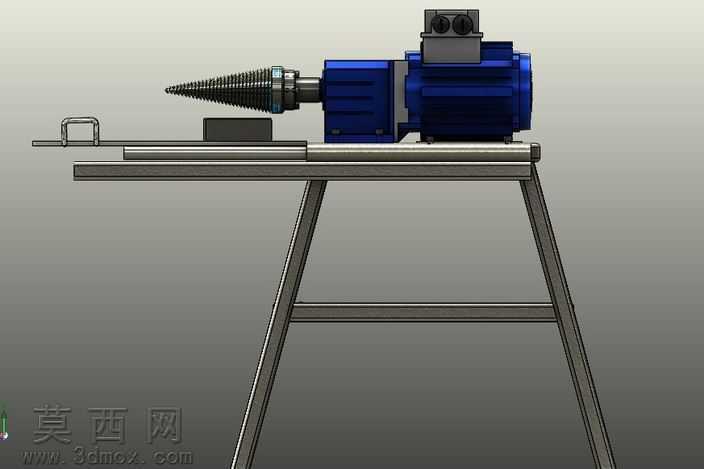

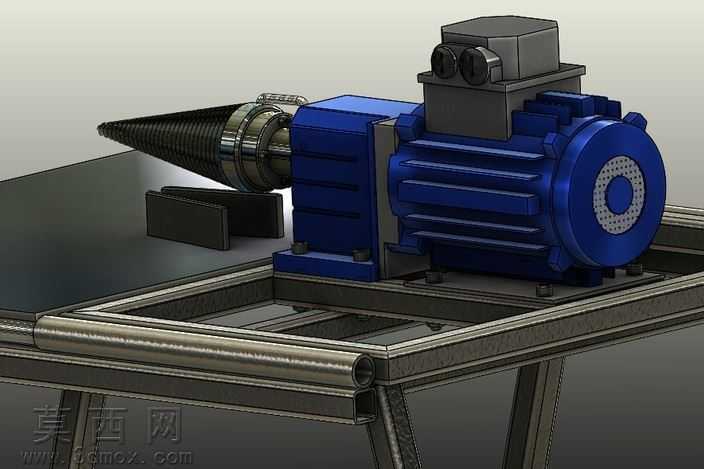

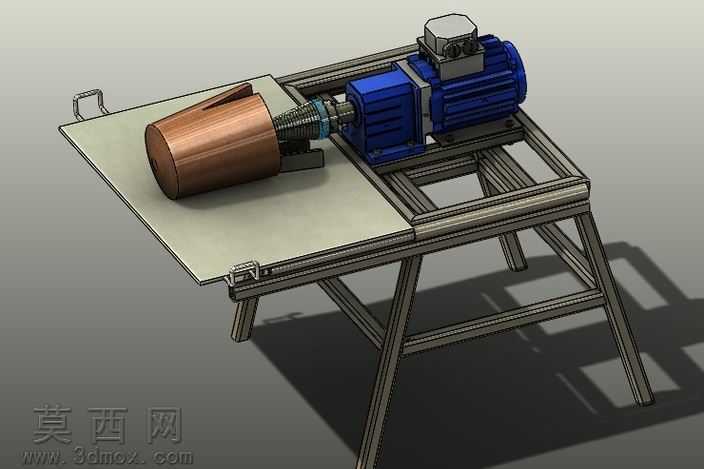

本作品为便携式电动木柴劈分设备的三维建模成果，建模过程中严格遵循机械设计的装配逻辑，对设备各组成部件进行了1:1比例的参数化建模，完整还原了设备的真实结构与运行逻辑。建模阶段首先搭建了方管焊接式机架的主体框架，对支撑腿、工作台台面的连接结构做了精细化处理，还原了方管型材的切角、焊接位的细节特征，同时在机架侧部设计了便携提手结构，满足设备移动搬运的使用需求。动力单元部分完整还原了异步驱动电机与减速箱体的装配结构，对电机的散热筋、接线盒、端盖紧固螺栓，以及减速箱的输入输出轴、箱体密封面、安装固定脚位都做了细节刻画，确保动力传输路径的结构表达清晰准确。劈分执行端采用了锥形螺旋劈头结构，建模时还原了螺旋叶片的导程、锥度参数，以及劈头与输出轴的连接锁紧结构，同时在劈头侧部设计了木料挡靠定位结构，避免劈分过程中木料随劈头转动，保障作业安全。工作台台面采用平板式设计，预留了电机、挡料结构的安装孔位，台面边缘做了折边强化处理，提升结构刚性。材质渲染阶段，为机架方管结构赋予了磨砂金属钢材材质，还原焊接机架的哑光金属质感；为驱动电机赋予了深蓝色工业烤漆材质，搭配散热筋处的明暗层次处理，凸显电机的工业质感；为锥形劈头赋予了抛光铜合金材质，通过金属反光、环境反射参数的调整，还原铜质部件的温润金属光泽；为工作台台面赋予了磨砂不锈钢材质，通过细微的纹理贴图模拟金属台面的使用磨损质感。整体渲染采用了柔和的工业产品展示光照，通过主光源、辅助光源与环境补光的搭配，清晰呈现各部件的结构轮廓与材质特征，同时添加了真实的地面投影效果，提升模型的真实感。设计思路上围绕家用、小型农用场景的劈柴需求，摒弃了传统大型劈柴设备的笨重结构，采用机架与动力单元一体化的紧凑设计，整体体积小巧可通过提手便携移动，依靠电机驱动螺旋劈头旋转即可完成木柴的自动劈分作业，无需人工挥砍斧具，大幅降低劈柴作业的劳动强度，同时结构简单可靠，零部件通用性强，便于后期的维护与配件更换，能够满足小块木柴的日常劈分使用需求。
