双工位导轨夹持支撑工装结构设计

项目分类:工装 发布时间:2014-04-05 ID:34625
  • 双工位导轨夹持支撑工装结构设计

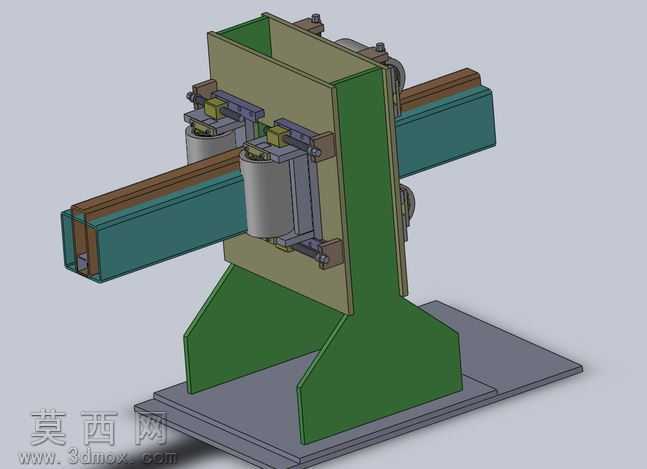

本作品为针对型材导轨类工件设计的双工位夹持支撑工装,采用SolidWorks完成全参数化三维建模,建模过程严格遵循机械设计公差配合规范,所有零件均按实际加工尺寸1:1还原,可直接导出工程图用于生产加工。模型渲染阶段采用哑光金属材质模拟焊接钢结构机架,深绿色漆面材质覆盖立式支撑立板与底部安装底板,银灰色金属材质还原导轨型材表面质感,灰白色哑光材质表现夹持执行元件外壳,通过环境光遮蔽与漫反射参数调整,清晰呈现各部件的装配层级与结构轮廓,无过度光影特效干扰结构展示。整体结构采用立式T型支撑布局,底部为加厚钢板焊接的安装底座,通过大面积平面保证工装放置与安装的稳定性,底座上方垂直固定两块平行的立式支撑立板,立板两侧对称布置两组夹持组件,每组夹持组件包含安装支架、压紧执行元件、定位压块,可同时对两根平行布置的导轨型材进行侧向夹持定位,导轨型材采用标准型钢截面建模,与夹持压块的接触面设置定位贴合面,保证夹持后导轨的位置精度。设计思路围绕工装的通用性与稳定性展开,双工位对称布局可同时完成两根工件的装夹固定,有效提升工位加工或检测的作业效率,立式支撑结构将工件抬离安装平面,预留充足的操作空间便于后续装配、检测或加工作业开展,所有连接部位均采用标准紧固件建模,螺栓、安装板的位置均符合机械设计安装规范,夹持组件的安装支架设置长条形调节孔,可适配一定尺寸范围内的导轨型材装夹需求,无需更换工装即可完成相近规格工件的装夹作业。模型装配过程严格按照实际装配流程添加配合约束,导轨与压块之间添加重合约束模拟夹持贴合状态,支撑立板与底座之间添加焊接约束模拟固定连接,执行元件与安装支架之间添加同轴与重合约束保证安装位置准确,整体模型无干涉、无冗余特征,完整还原工装的实际装配状态,可用于工装结构验证、作业演示以及生产指导等场景。
