UM-1通孔PCB封装ECS单片晶体滤波器结构

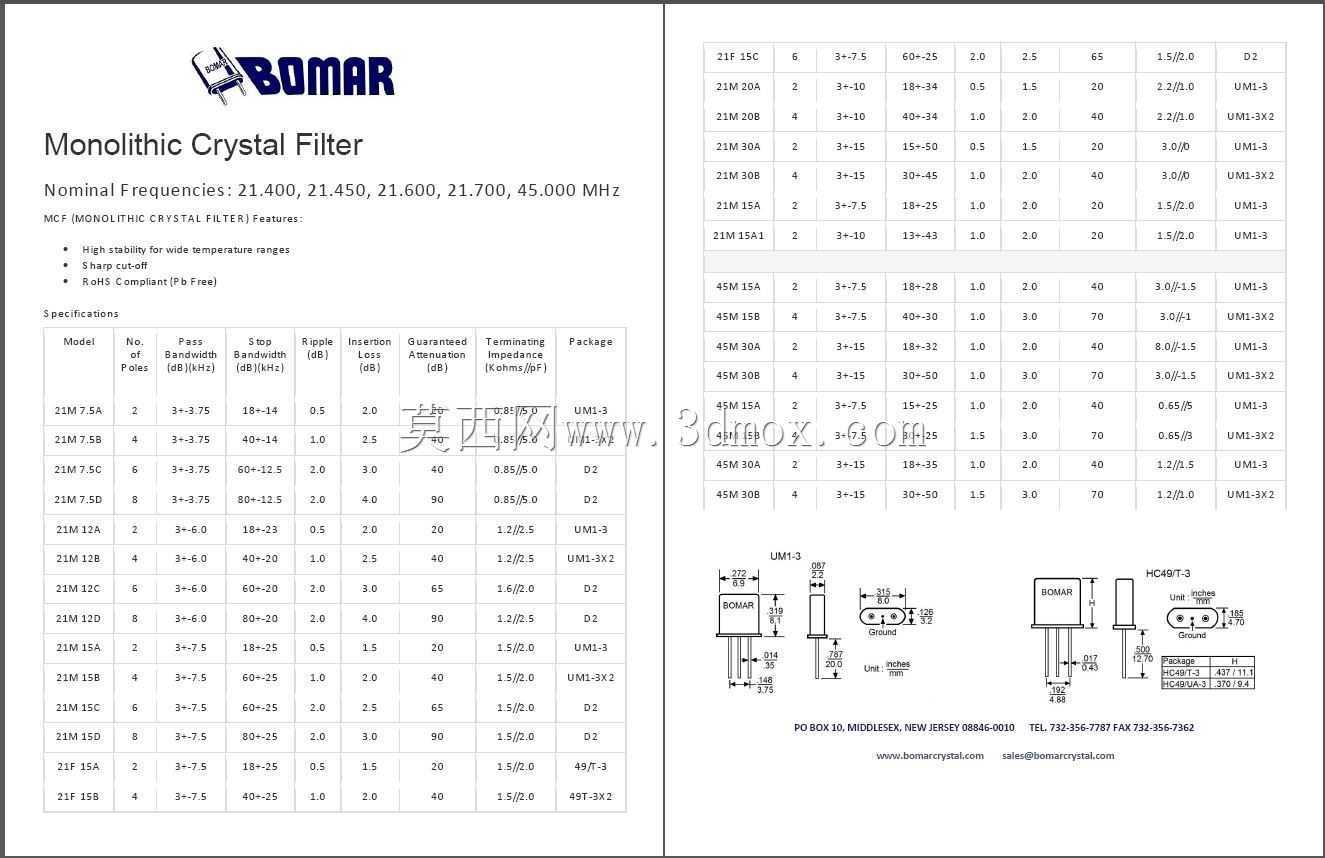

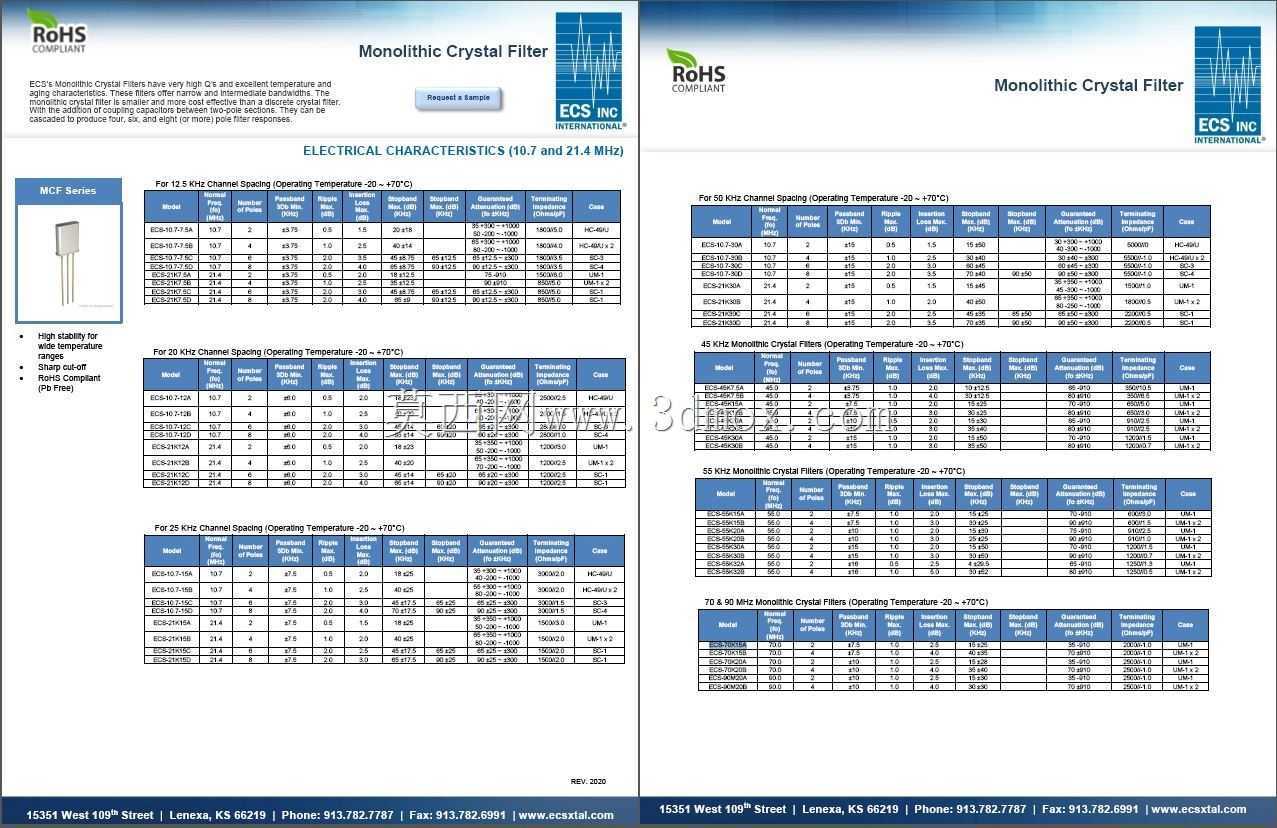

在射频通信链路的中频处理环节，这类带UM-1通孔PCB外壳的单片晶体滤波器，是保障信号纯净度的核心无源器件，常布置在第一级射频混频器的输出链路中，负责将混频后产生的杂散信号滤除，把下变频后的中频信号锁定在标准频点上，常见的适配频点包含10.7MHz、21.4MHz这类民用通信设备通用中频，也可覆盖45MHz、55MHz、70MHz、90MHz等专用通信频段的选频需求。

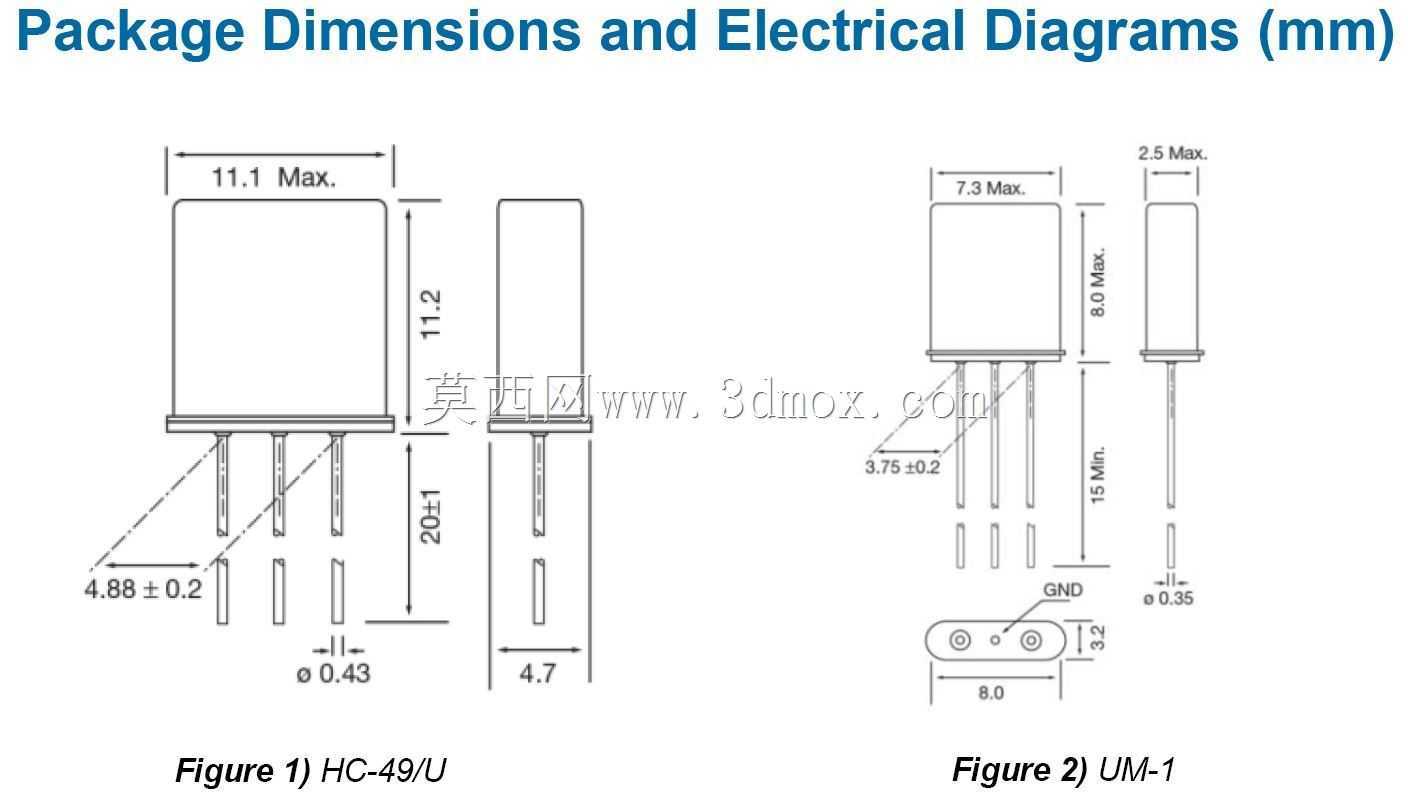

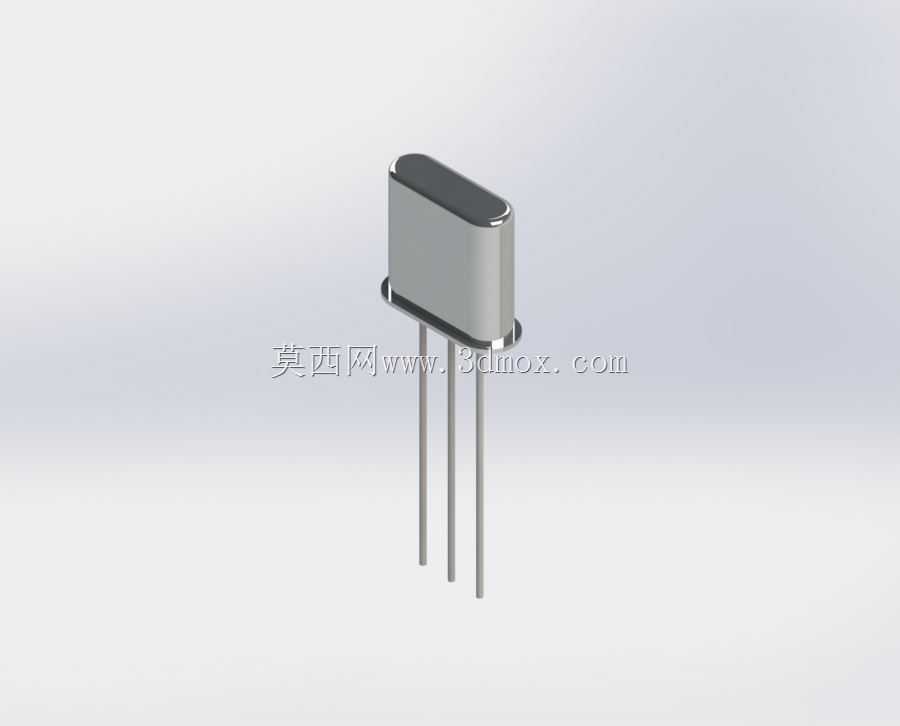

从结构设计逻辑来看，该器件采用金属密封外壳封装，内部的晶体谐振片通过引脚与外部电路连通，外壳的屏蔽结构可以隔绝外界电磁干扰对内部晶体谐振特性的影响，避免杂散电磁耦合导致的选频偏移。引脚采用直插式设计，适配常规通孔PCB焊接工艺，引脚间距严格匹配通用UM-1封装的焊盘孔位标准，在PCB布局时无需额外调整封装库尺寸，可直接调用标准通孔焊盘完成布线，引脚长度预留了常规波峰焊的吃锡余量，焊接后引脚露出板面的长度符合批量生产的剪脚工艺要求，不会出现引脚过长导致的相邻信号短路问题。

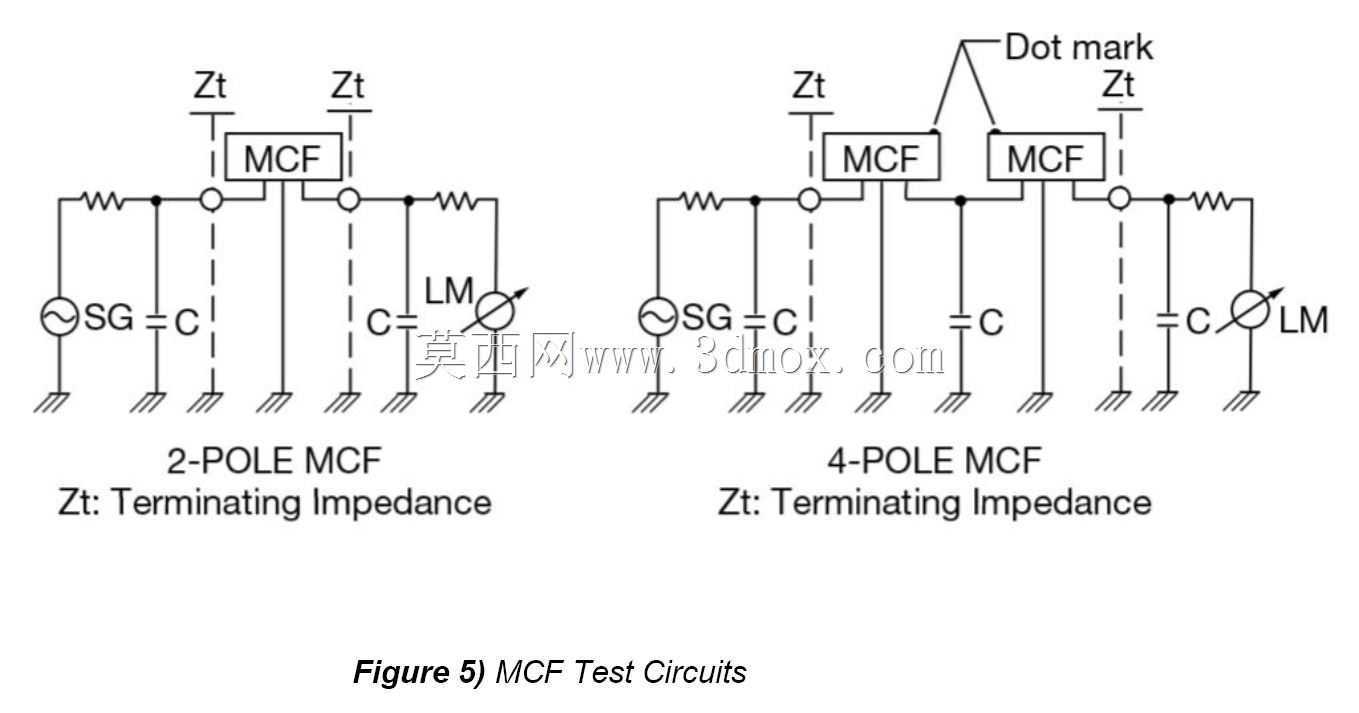

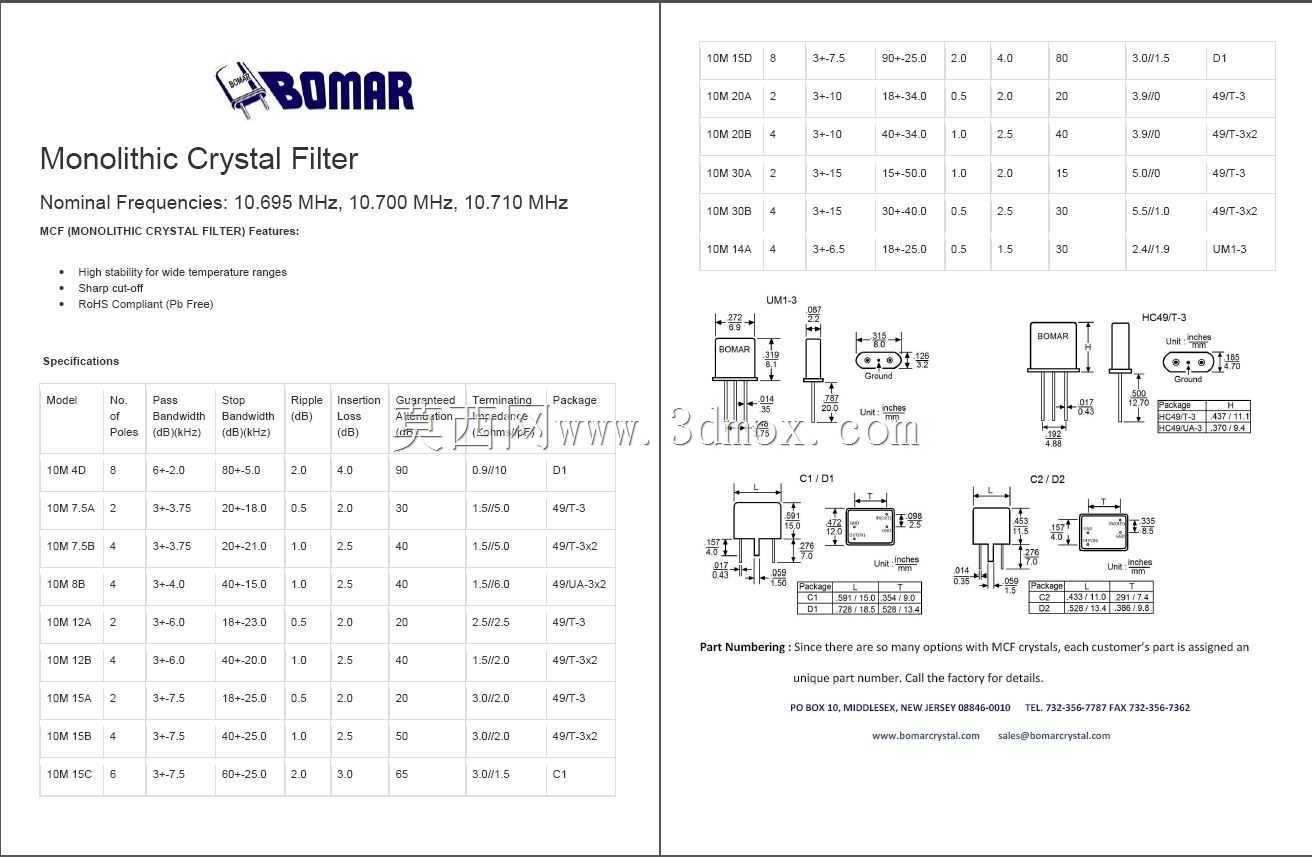

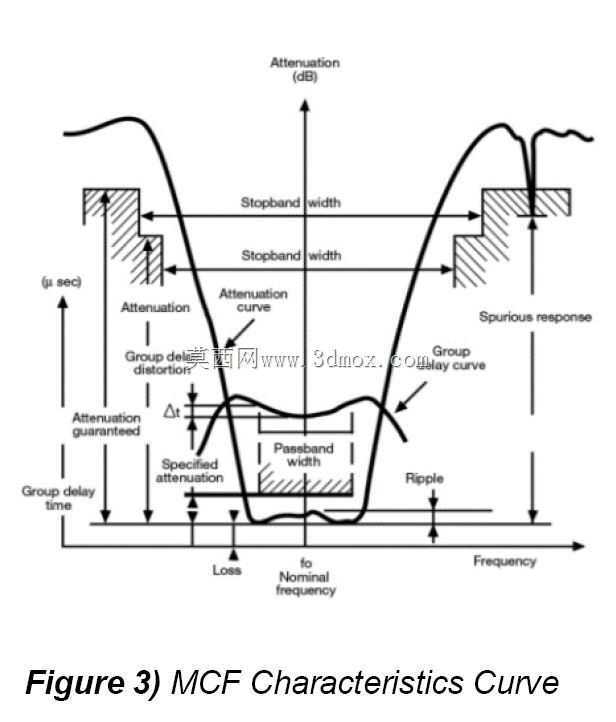

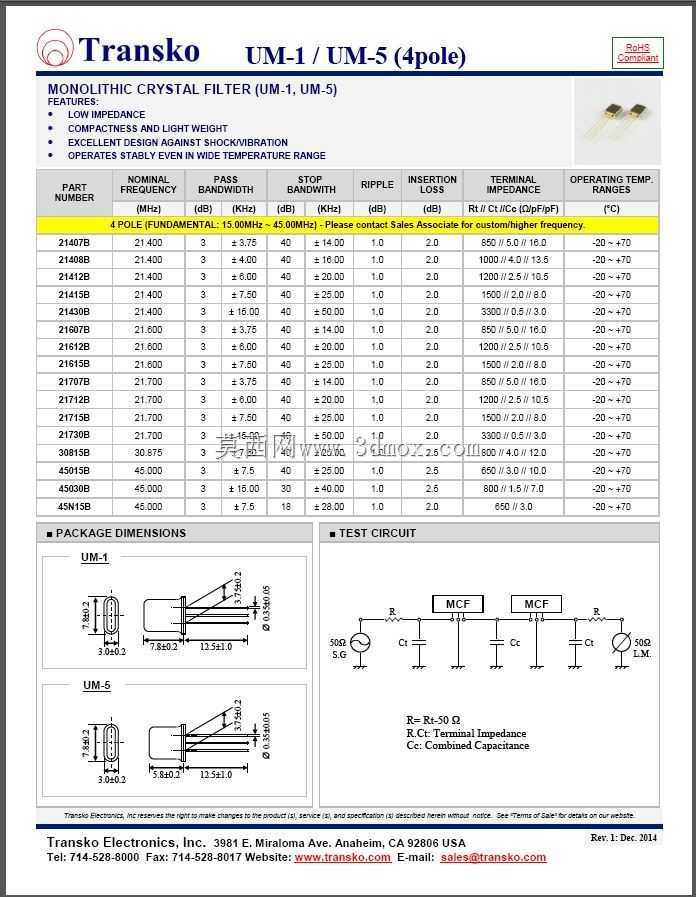

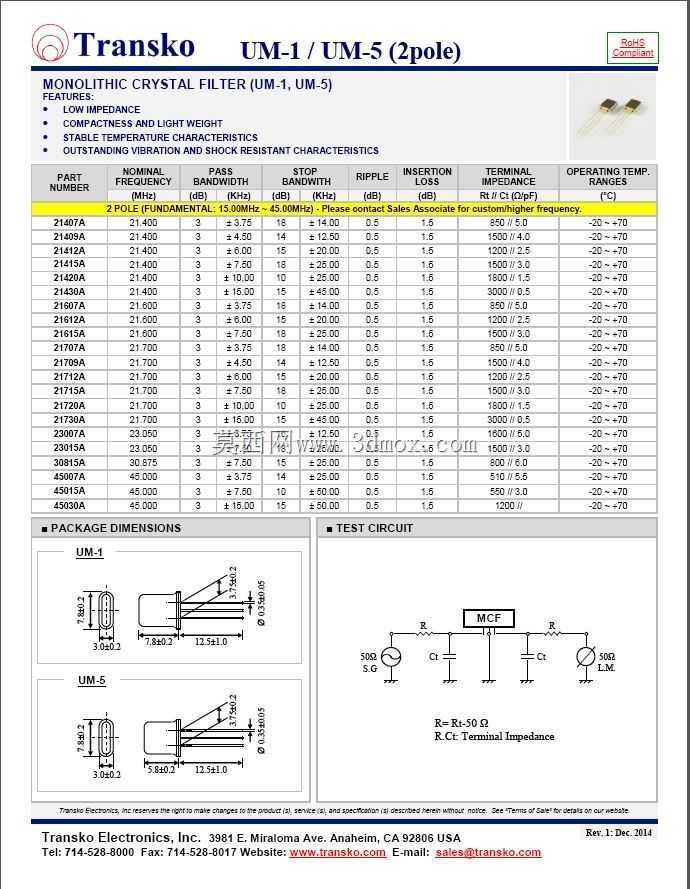

器件的选频特性由内部晶体的切型与电极设计决定，带宽覆盖范围从3.75kHz的窄带选频到16kHz的宽带信号通过，可根据不同通信场景的邻道抑制要求选择对应极数的规格，极数越高对通带外噪声的抑制能力越强，能有效提升输出信号的信噪比，满足高灵敏度接收设备的信号处理要求。外壳的圆柱端带平边定位结构，在PCB丝印层标注对应定位标记后，插件工序可快速识别安装方向，避免反向插装导致的引脚定义错接，外壳本体的尺寸适配常规高密度PCB板的器件排布间距，不会与周边0805、0603封装的阻容器件产生装配干涉，外壳顶部与上壳盖的间隙预留了三防漆涂覆的空间，完成板级装配后可直接进行整板三防处理，不会影响器件的密封性能。

在实际选型应用中，这类封装的晶体滤波器除了通信接收机场景，还可用于遥控信号接收、数传电台中频处理、射频测试仪器的信号选通链路中，其金属外壳的接地引脚在布线时需就近连接PCB地平面，保证屏蔽效能的充分发挥，安装时引脚的折弯位置需距离外壳根部至少2mm，避免折弯应力传导到外壳内部导致晶体谐振片碎裂，影响器件的频率稳定性。
