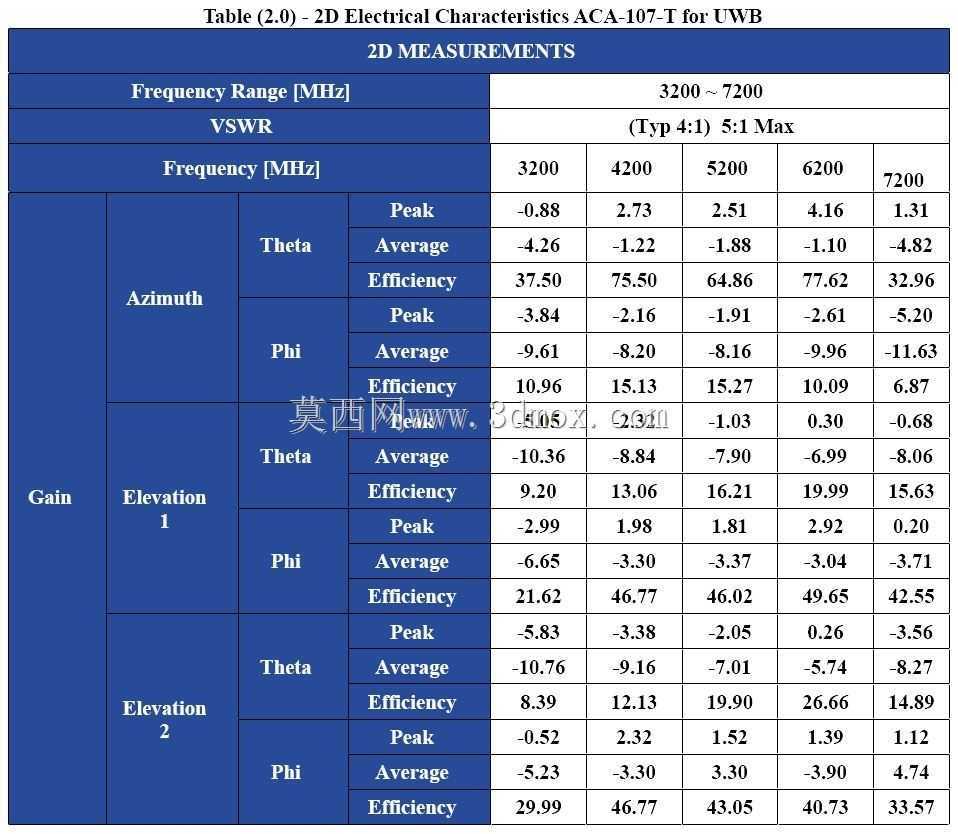

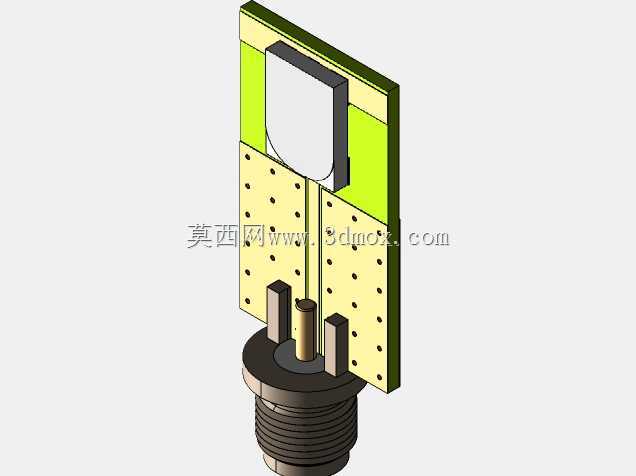

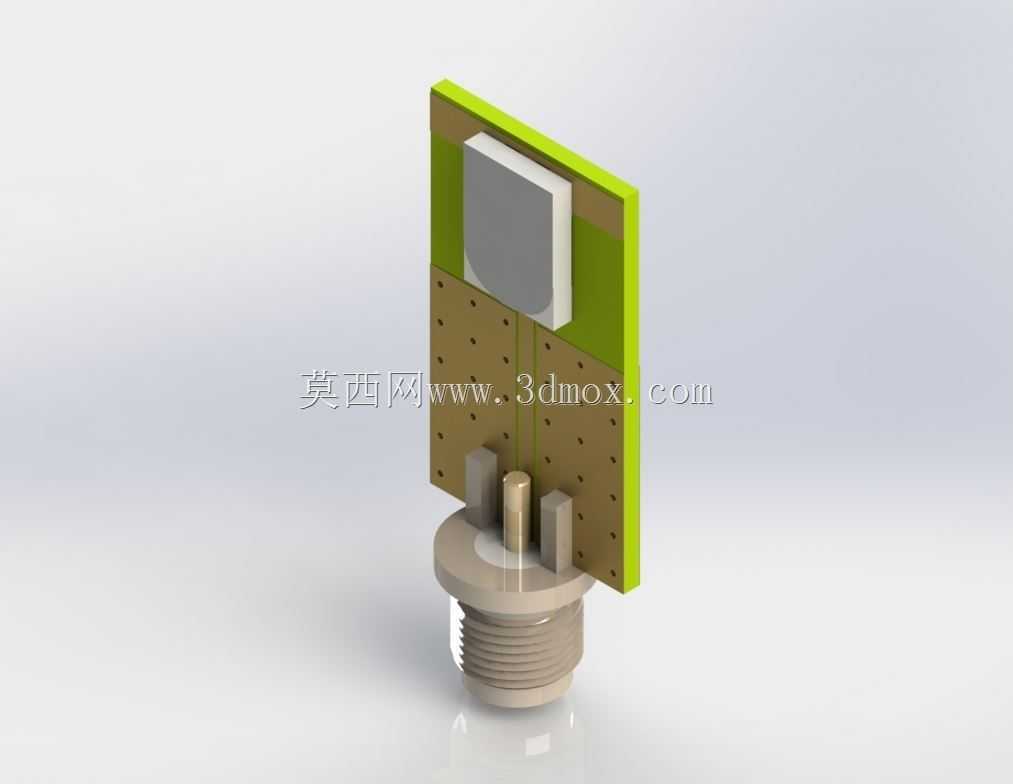

UWB芯片天线PCB带SMA母插孔结构

　　在短距离高精度无线定位、室内人员资产追踪、高速短距数据传输这类UWB技术落地场景中，天线与射频前端的连接可靠性直接决定了信号链路的驻波比与辐射效率，这款适配ACA-107-T超宽带芯片天线的PCB连接结构，正是针对板载天线与同轴馈线的过渡需求做的针对性设计。不同于常规板载天线直接走微带线馈电的方案，该结构采用凹形SMA母插孔做边缘安装，把射频同轴接口直接集成在PCB板边，省去了额外的馈线转接环节，能有效降低转接带来的插入损耗，在3.1GHz到10.6GHz的UWB工作频段内，可保证阻抗连续匹配，减少信号反射带来的功率损失。从设计思路上看，PCB基材选用常规射频板常用的FR-4或高频混压基材，

　　板上预留的芯片天线焊盘完全匹配ACA-107-T的引脚定义，接地过孔围绕天线馈点做密集排布，形成类同轴的接地屏蔽结构，避免板上其他数字电路的串扰耦合到射频通路里。SMA母插孔采用边缘沉板安装的方式，插孔的外导体直接与PCB表层的大面积接地层焊接，内导体通过微带线直接连通天线馈点，整个馈电路径长度控制在毫米级，最大限度减少传输线的寄生参数影响。安装边界上，SMA插孔突出板边的尺寸符合常规SMA接头的通用安装规范，不需要在设备壳体上做额外的异形开孔，只要预留标准SMA接头的安装孔位即可完成装配，PCB板的整体轮廓尺寸紧凑，可直接嵌入到定位标签、基站、无线传感节点这类小型设备的内部结构中，不会占用过多的板上布局空间。实际选型使用时，

　　要注意SMA插孔的焊接温度曲线符合无铅焊接要求，避免高温损坏插孔内部的聚四氟乙烯介质，接地层的铺铜要保证与插孔外导体的焊接面连续无缺口，否则会在高频段产生辐射杂散，影响天线的方向图一致性。该结构的天线部分采用板载集成设计，不需要额外的天线支架固定，芯片天线直接焊接在PCB预留的焊盘上，与馈电结构形成一体化组件，装配时只需要完成PCB与设备壳体的固定、SMA接头与外部同轴电缆的连接即可，大幅简化了整机组装的工序，也减少了组装过程中射频链路连接不良的隐患。在做结构适配时，要注意PCB天线区域的上方不能有金属遮挡件，塑料壳体的壁厚要均匀，避免介质加载导致天线谐振频率偏移，SMA插孔的锁紧螺纹要保证足够的啮合长度，防止设备在移动或振动场景下出现接头松动导致的信号中断问题。
