微型陶瓷超宽带PIFA天线结构设计

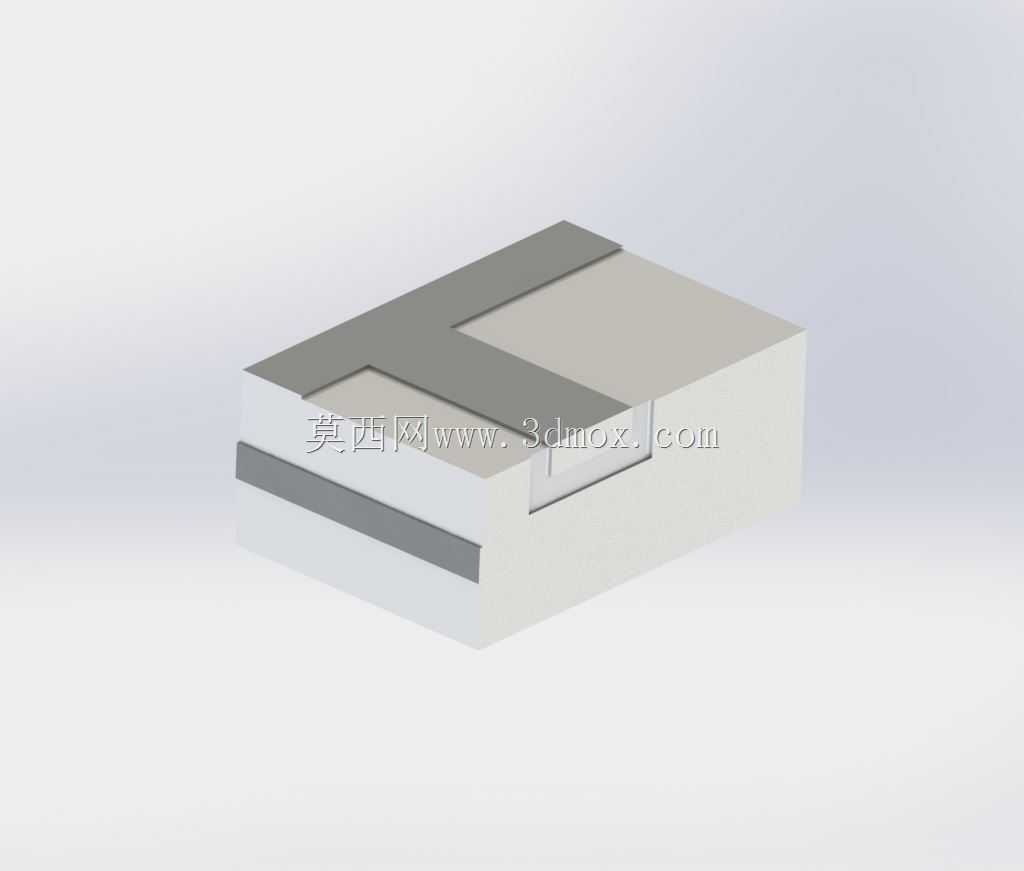

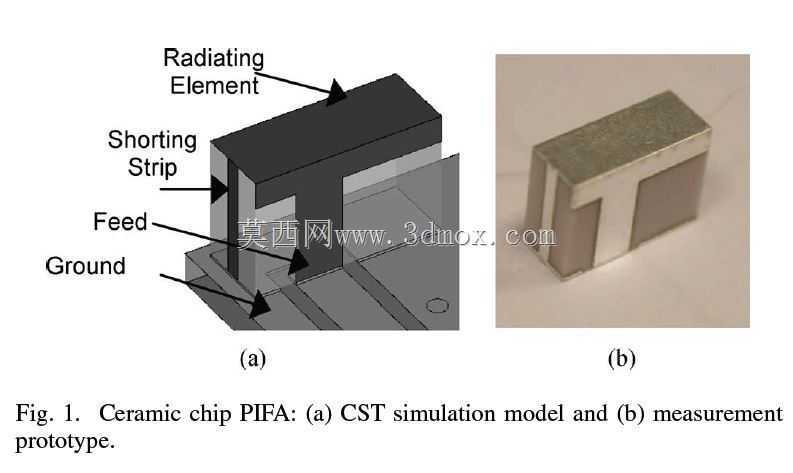

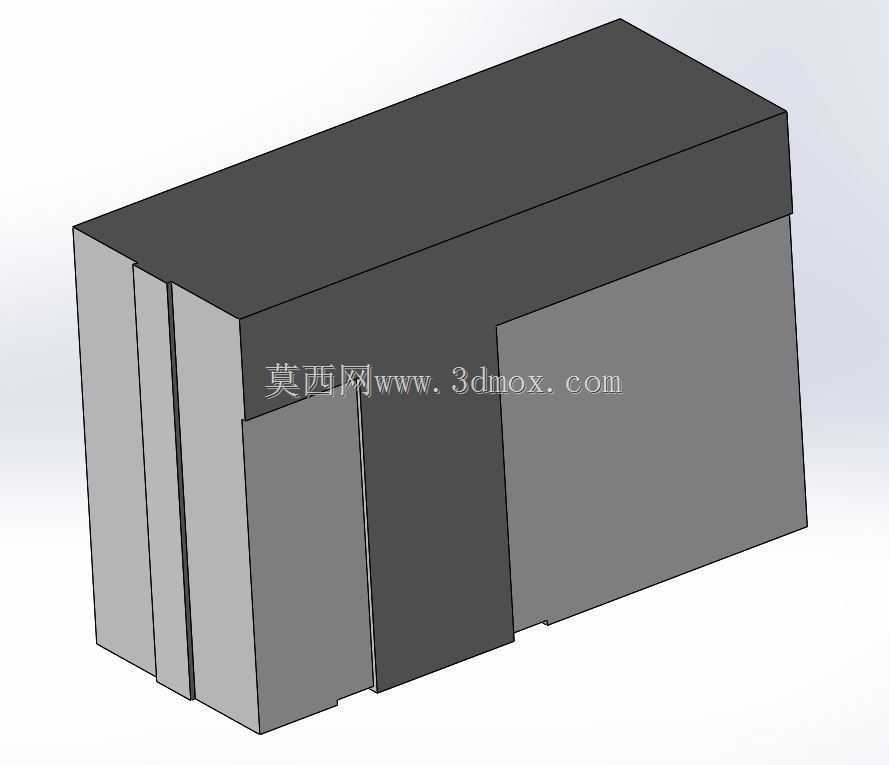

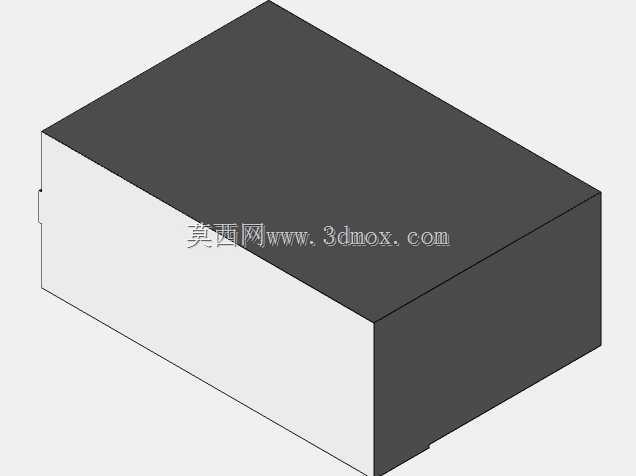

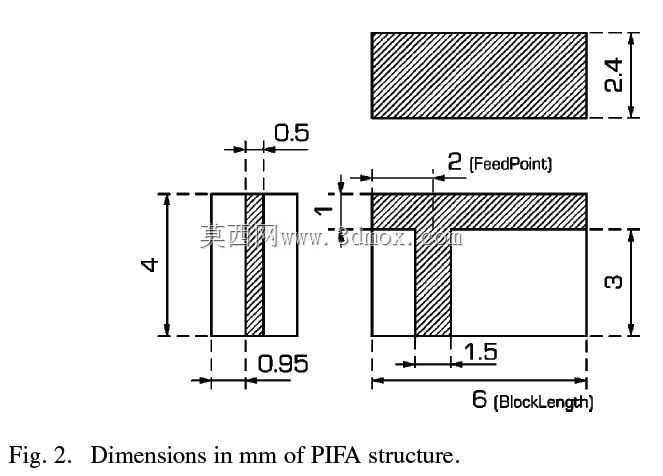

在当下紧凑型无线通信终端的设计流程中，天线的选型与结构适配始终是决定整机射频性能的核心环节，尤其是面向多频段共存的短距高速通信场景，传统外置鞭状天线、大尺寸PCB印制天线已经无法满足终端小型化、集成化的设计需求，陶瓷基PIFA天线凭借低剖面、易集成、抗干扰能力强的特性，成为了可穿戴设备、小型物联网终端、高密度集成通信模组的首选天线方案。这款陶瓷超宽带PIFA天线采用高介电常数陶瓷介质作为基底，利用高介电材料的波长压缩特性，在极小的物理尺寸下实现了对应工作频段的阻抗匹配，相比同频段常规FR4基材天线，体积能够缩减60%以上，非常适合安装在内部空间局促、金属结构件密集的终端设备内部。从结构设计逻辑来看，该天线采用分层叠构设计，陶瓷基底上方的辐射金属片采用弯折型拓扑结构，通过调整辐射臂的长度、弯折角度以及与接地层的间距，同时覆盖两个常用的UWB工作频段，无需额外增加匹配电路即可实现全频段内驻波比满足设计要求，接地层设置在陶瓷基底的下方，通过侧边的金属化结构实现与辐射臂的馈电连接，这种结构能够有效降低人体、周边金属构件对天线辐射效率的影响，在终端实际装配场景中，即使天线距离金属屏蔽罩仅1mm间隙，依然能够保持稳定的辐射方向图与增益水平。在安装边界方面，该天线采用表贴封装设计，整体外形为规整长方体结构，无外伸的柔性引脚或突出结构，能够直接通过SMT工艺贴装在终端主板的预留焊盘上，安装公差要求与常规表贴元器件一致，不需要额外的结构固定件或射频连接线缆，能够大幅简化终端整机的装配流程，降低生产环节的物料与人工成本。实际应用中，这类陶瓷超宽带PIFA天线常被用于高精度室内定位标签、短距高速无线传输模组、小型化UWB雷达节点等产品中，其稳定的全向辐射特性能够保证终端在不同摆放姿态下的通信链路稳定性，陶瓷基材本身的耐高温、抗老化特性也能够满足工业级终端的宽温工作要求，在-40℃到85℃的工作温度区间内，天线的谐振频率偏移量控制在设计允许范围内，不会出现频段偏移导致的通信中断问题。在进行整机结构设计时，工程师需要注意在天线的辐射方向预留净空区域，避免金属构件、电池等大尺寸导电部件直接覆盖天线辐射面，同时合理规划馈电点的走线路径，减少射频走线的阻抗不连续点，才能最大化发挥该天线的性能优势。
