大尺寸涡喷动力L-39像真机骨架套件

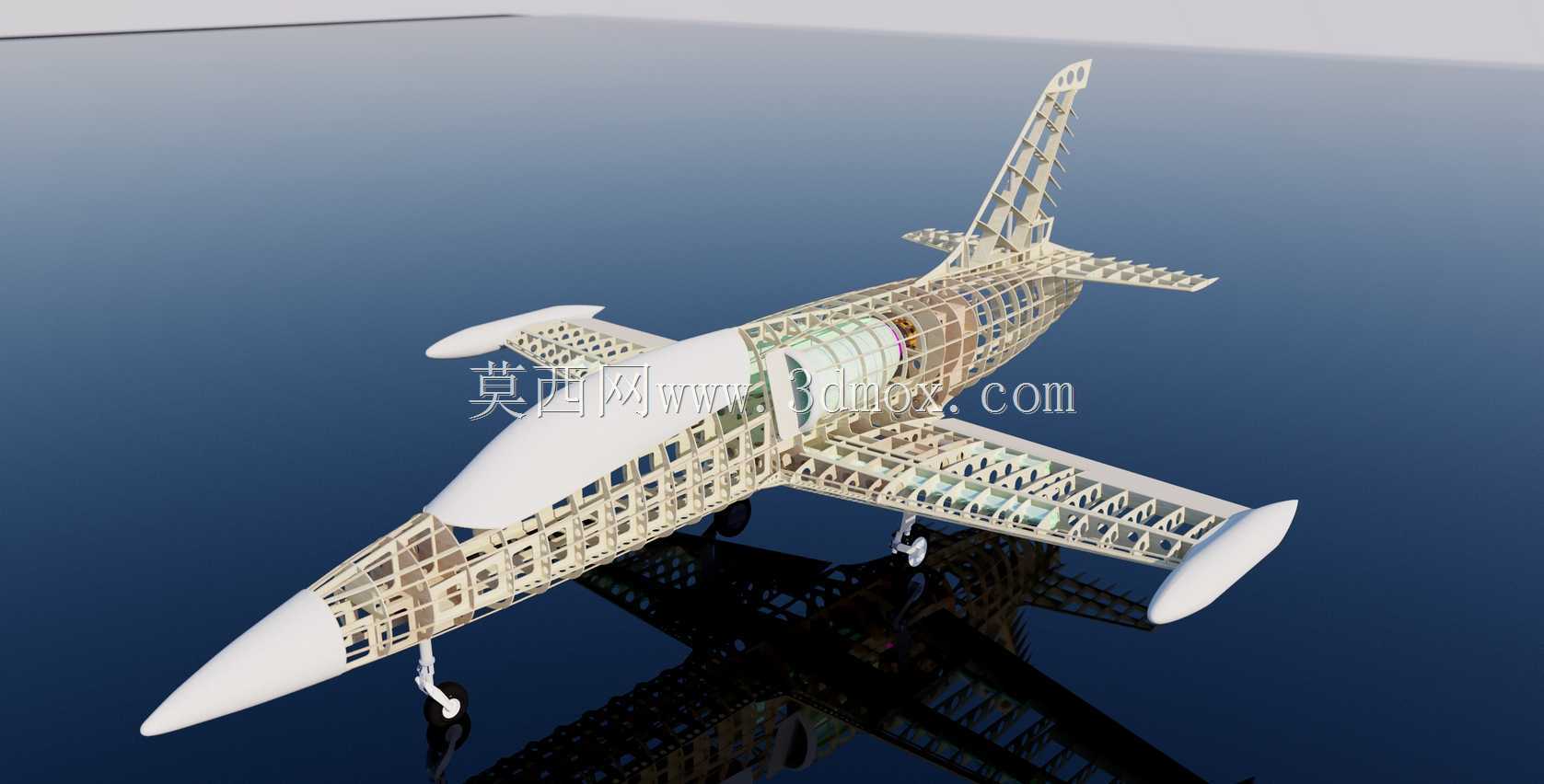

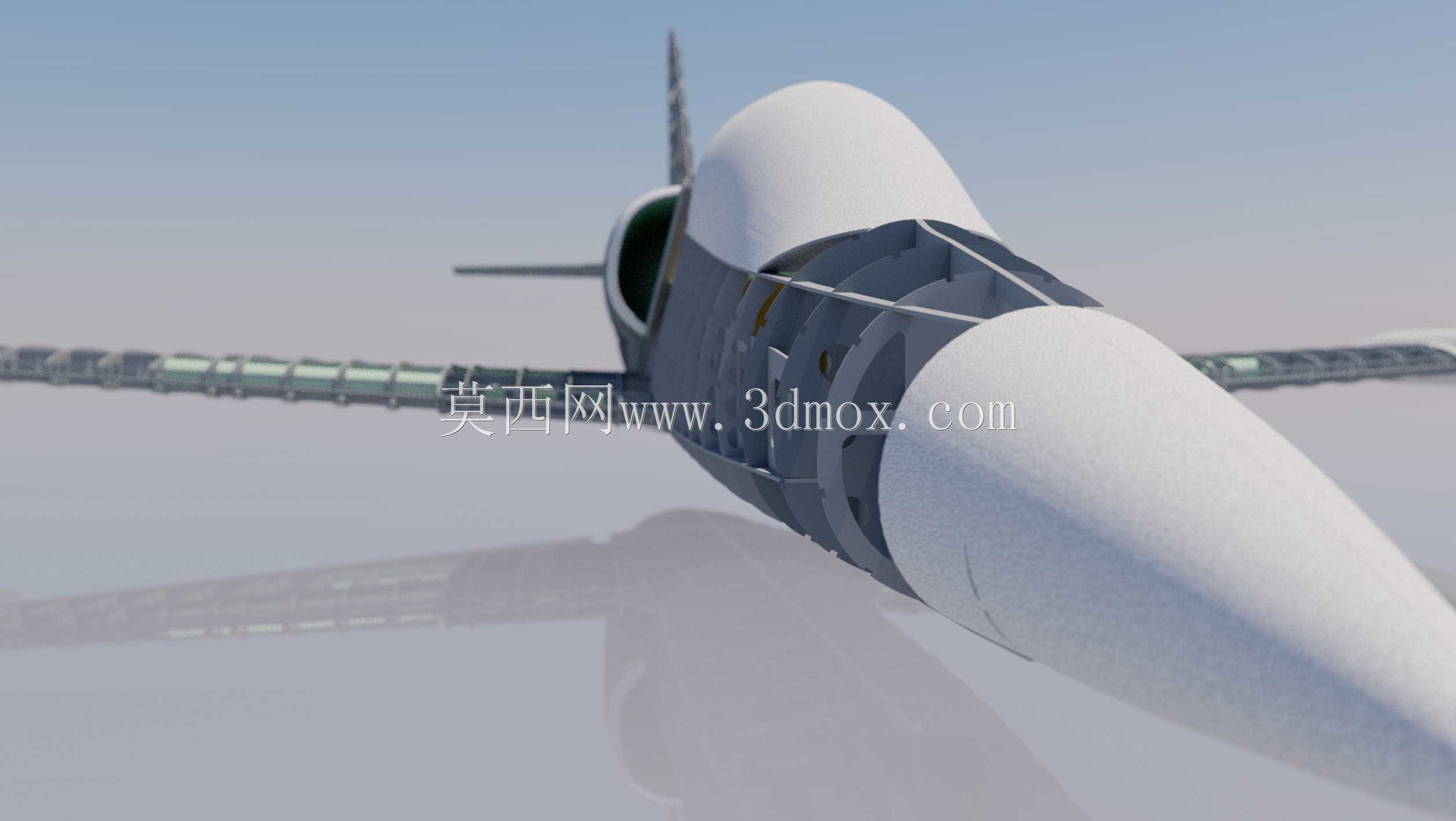

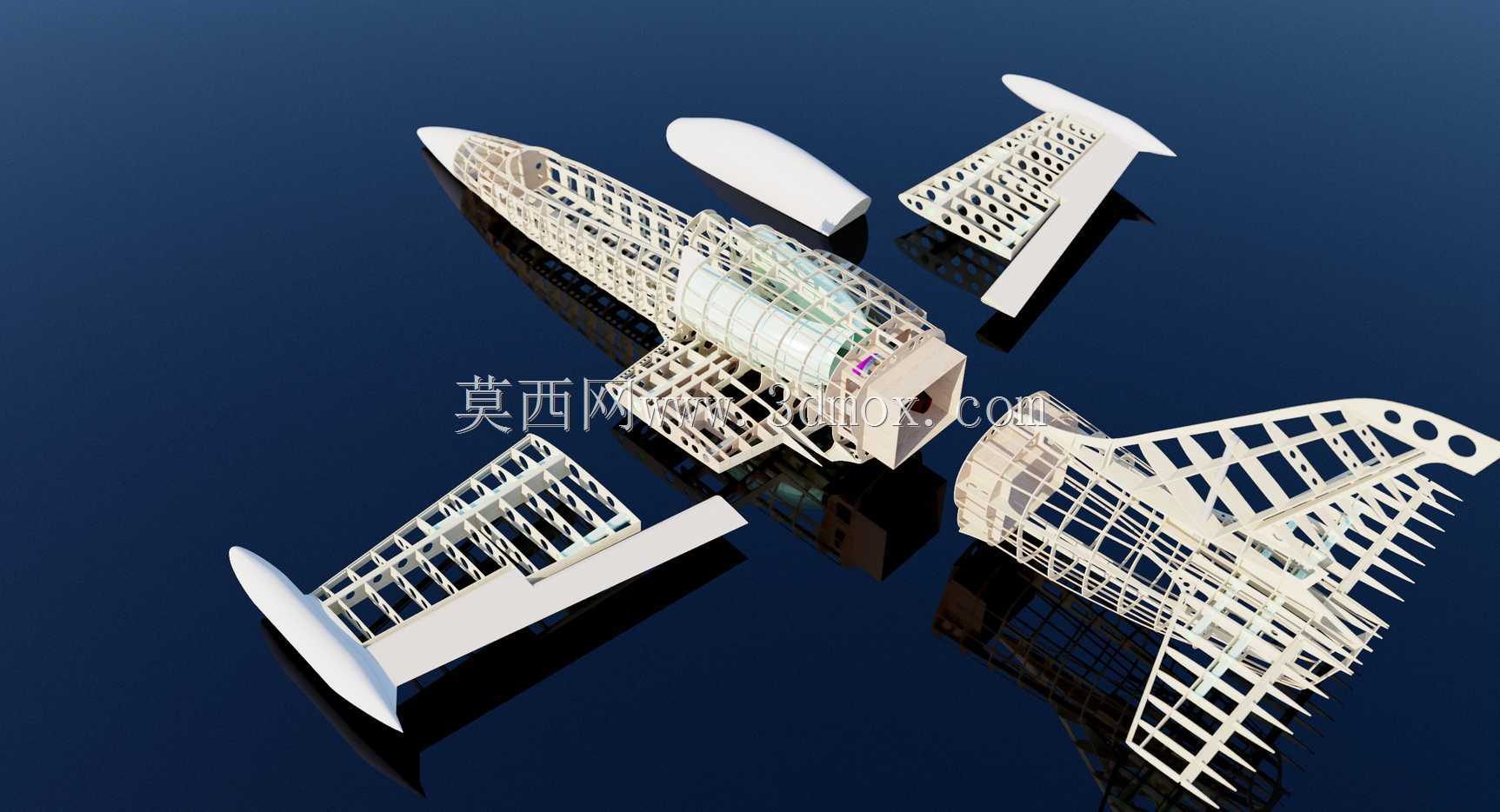

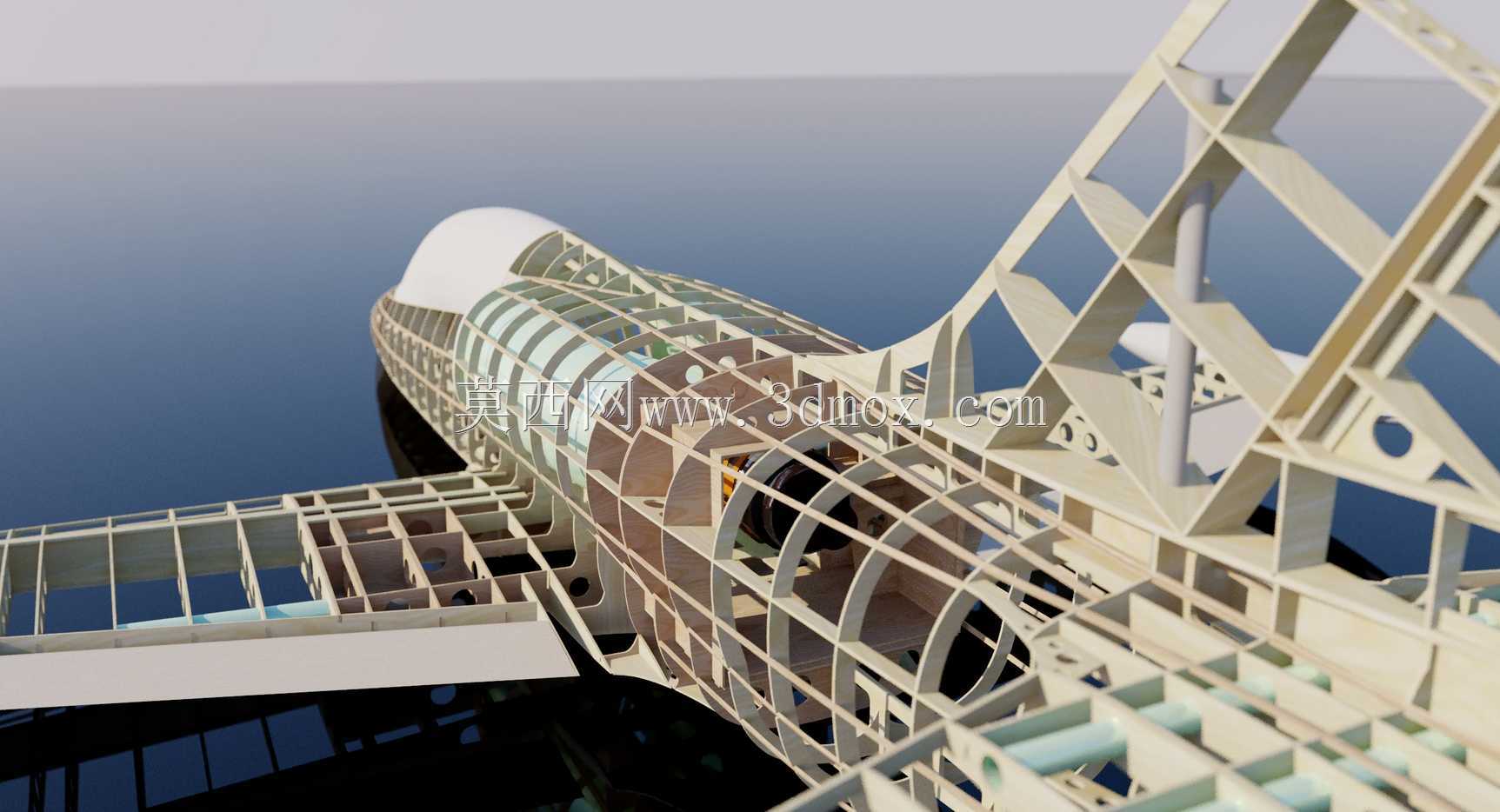

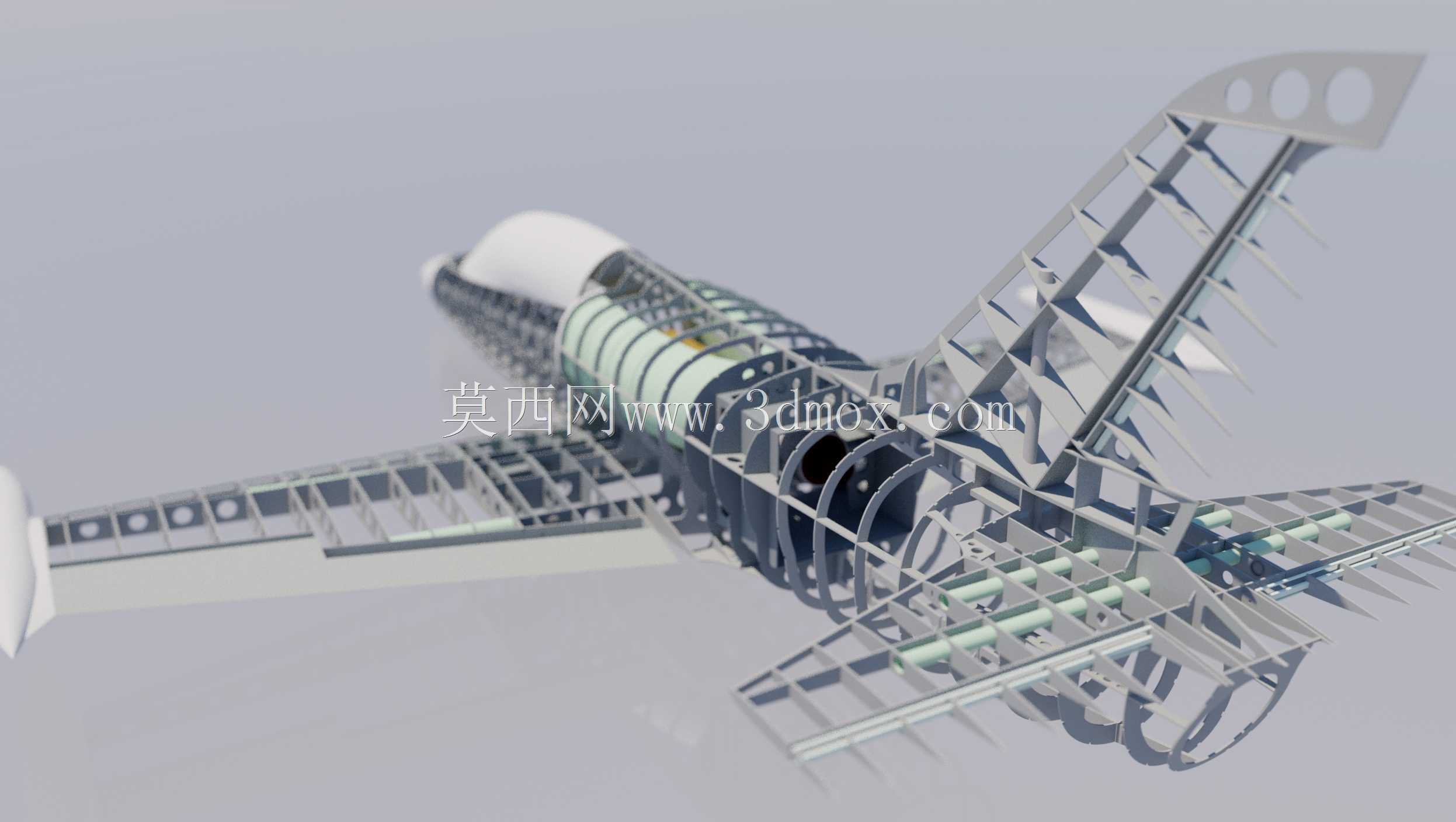

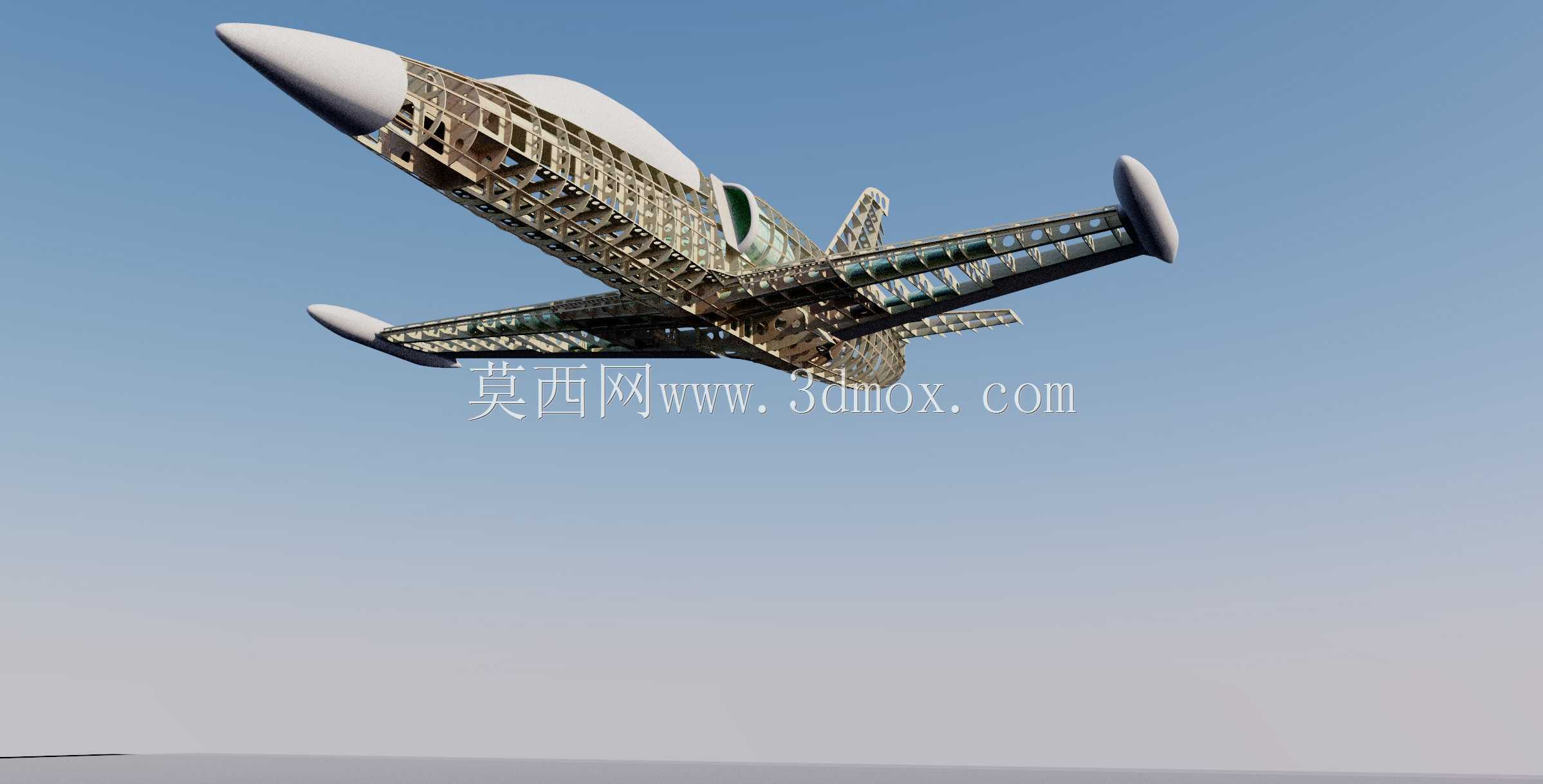

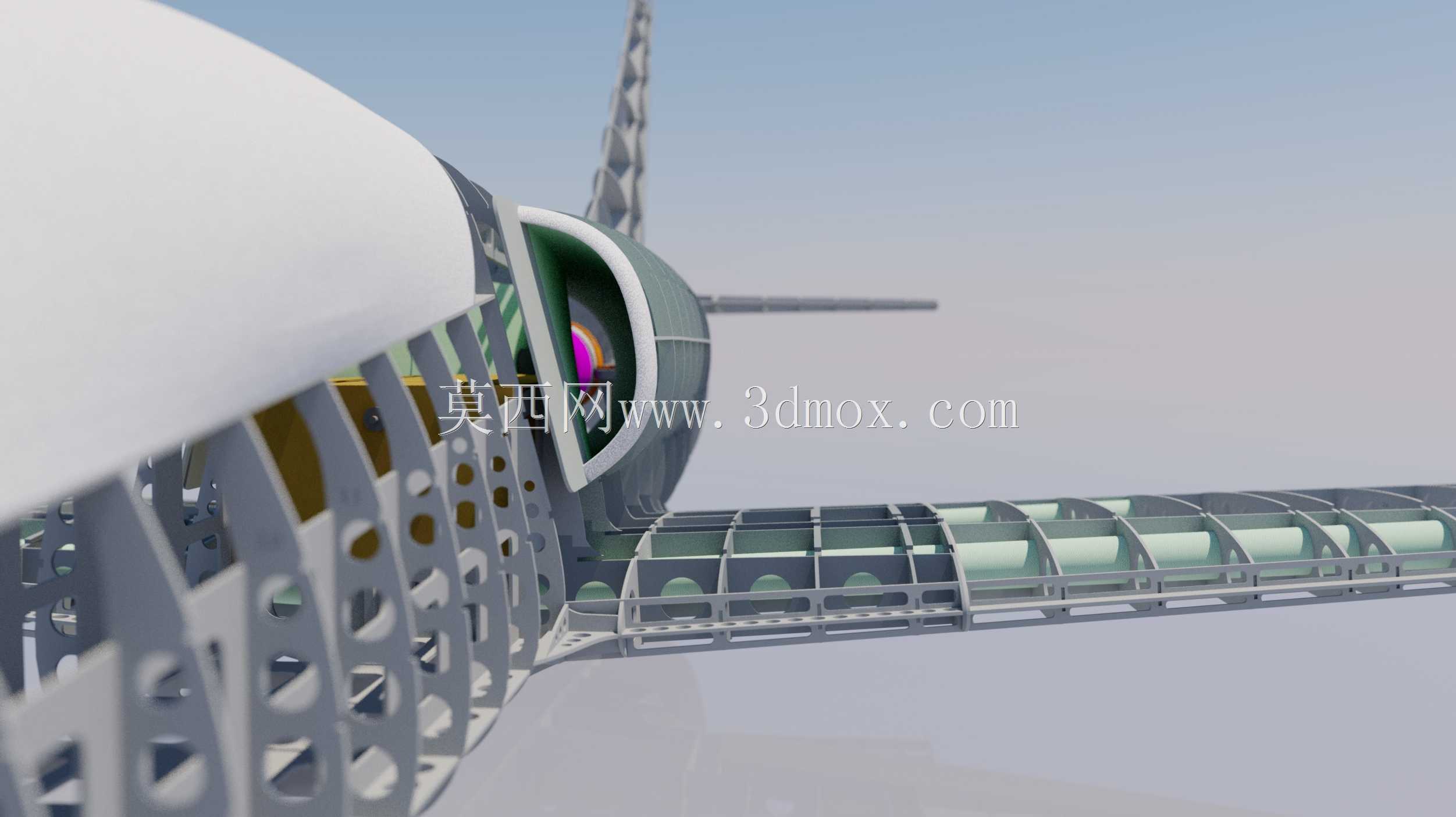

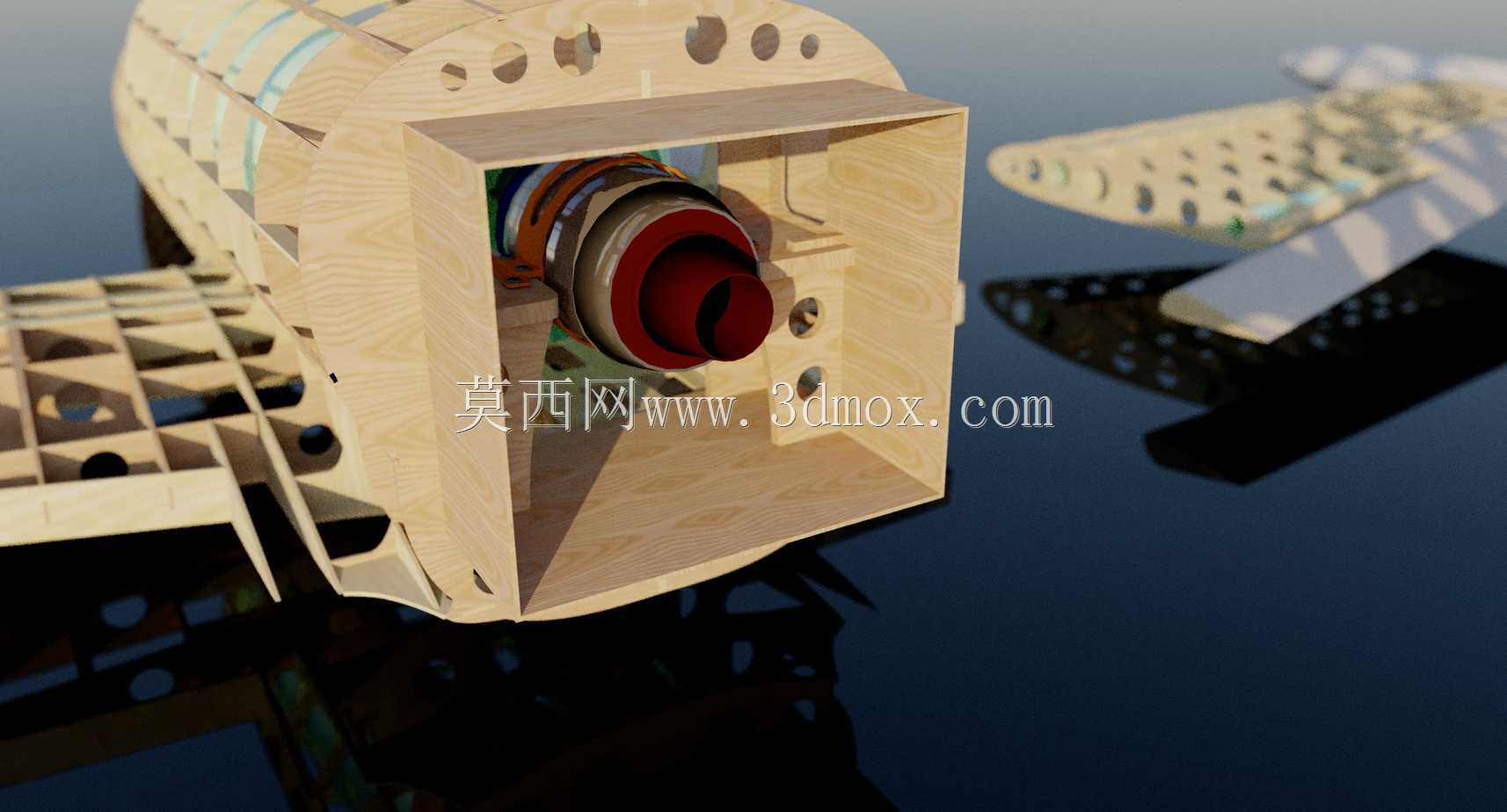

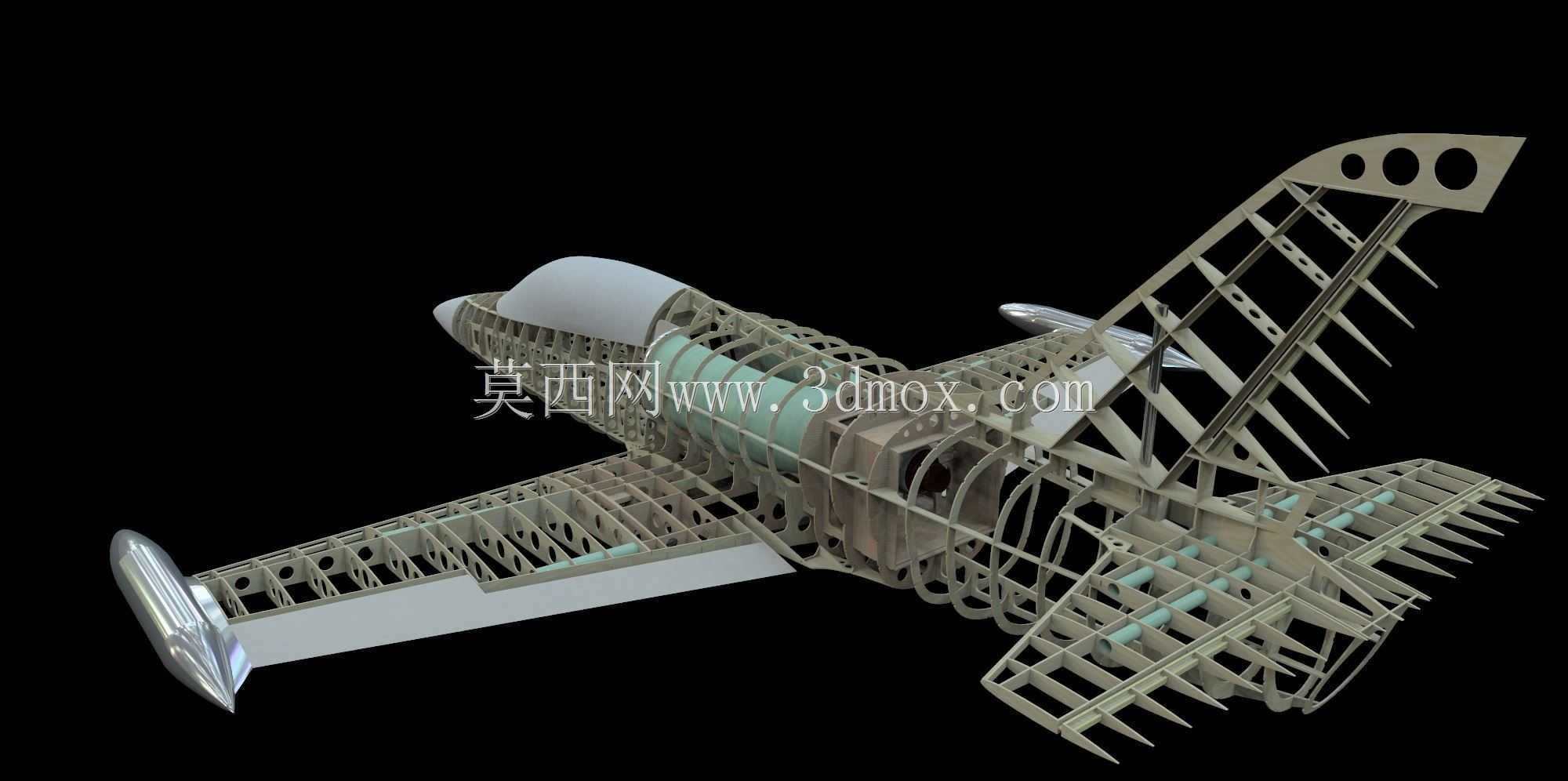

该套骨架结构件针对200N级涡轮喷气动力像真航模开发，全机长度达到3500mm，属于大尺寸航模范畴，设计阶段按照25公斤飞行起飞重量完成结构强度校核，适配航模爱好者完成大比例像真机的自制组装需求。从结构设计逻辑来看，全机采用分段式镂空骨架构型，将机身、左右机翼、尾翼等部件拆分为独立的骨架单元，既降低了单块构件的加工难度，也方便后续蒙皮敷设与内部设备的安装排布。机身主体沿纵向布置连续的承力桁条，配合横向隔框形成盒式承力结构，在发动机舱段特意做了局部结构加强，预留出200N涡喷发动机的安装空间，同时兼顾燃油箱、舵机、接收机、起落架收放机构的安装位置，所有设备安装位都预留了标准的走线孔与固定孔位，不需要制作者二次打孔定位。机翼部分采用翼型准确的肋板排布，沿翼展方向设置多根主承力梁，前缘位置做了加厚处理，能够满足大重量起降阶段的结构载荷要求，翼面的镂空设计在保证结构刚度的前提下尽可能降低了结构自重，匹配25公斤起飞重量下的翼载荷设计指标。尾翼组件同样采用和机翼一致的骨架构型，舵面位置预留了铰链安装位与舵机摇臂的活动空间，保证操纵面的偏转角度符合飞行控制要求。这类大尺寸涡喷航模的应用场景集中在专业航模飞行赛事、像真机飞行表演以及高端航模爱好者的自制飞行活动，对结构的强度重量比、装配精度都有较高要求。设计过程中充分考虑了组装的工艺性，所有骨架构件的拼接位置都做了定位止口设计，制作者只需要按照拼接顺序完成粘接固定即可保证整机的外形准确度，不需要反复修配调整外形公差。机身头部预留了电池舱与前起落架的安装空间，重心位置经过反复核算，落在机翼平均气动弦长的合理区间内，不需要制作者额外调配重调整重心。蒙皮敷设阶段，骨架的外轮廓完全贴合L-39真机的外形曲面，敷设轻木蒙板或者热缩蒙皮后即可还原真机的气动外形，不会出现曲面凹陷或者外形失真的问题。结构校核阶段针对起飞、着陆、大机动飞行等不同工况的载荷做了仿真验证，保证各个连接位置的强度能够承受200N涡喷发动机的推力以及飞行过程中的气动载荷，避免飞行过程中出现结构失效的问题。
