F18战斗机骨架构造套件结构设计

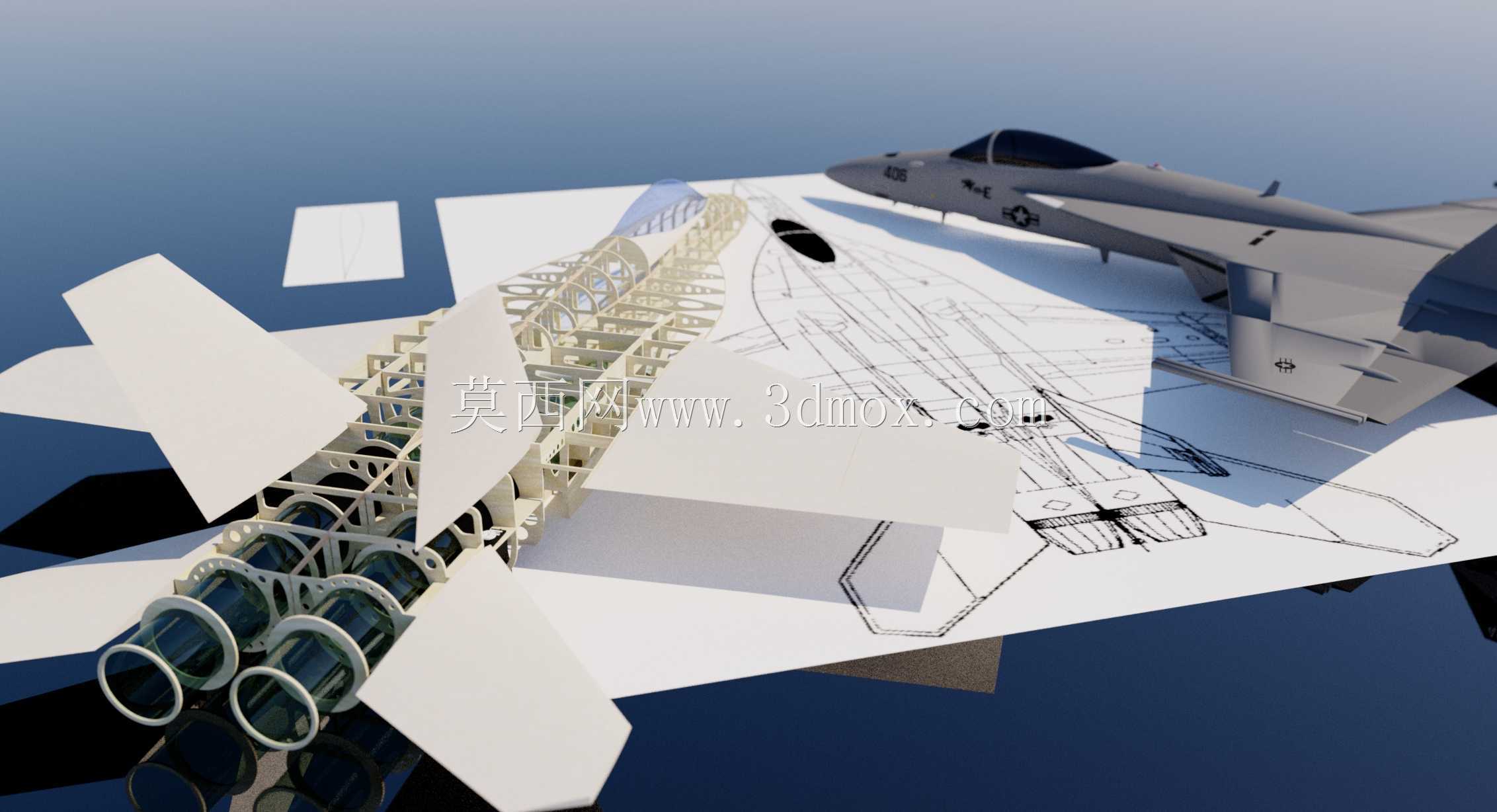

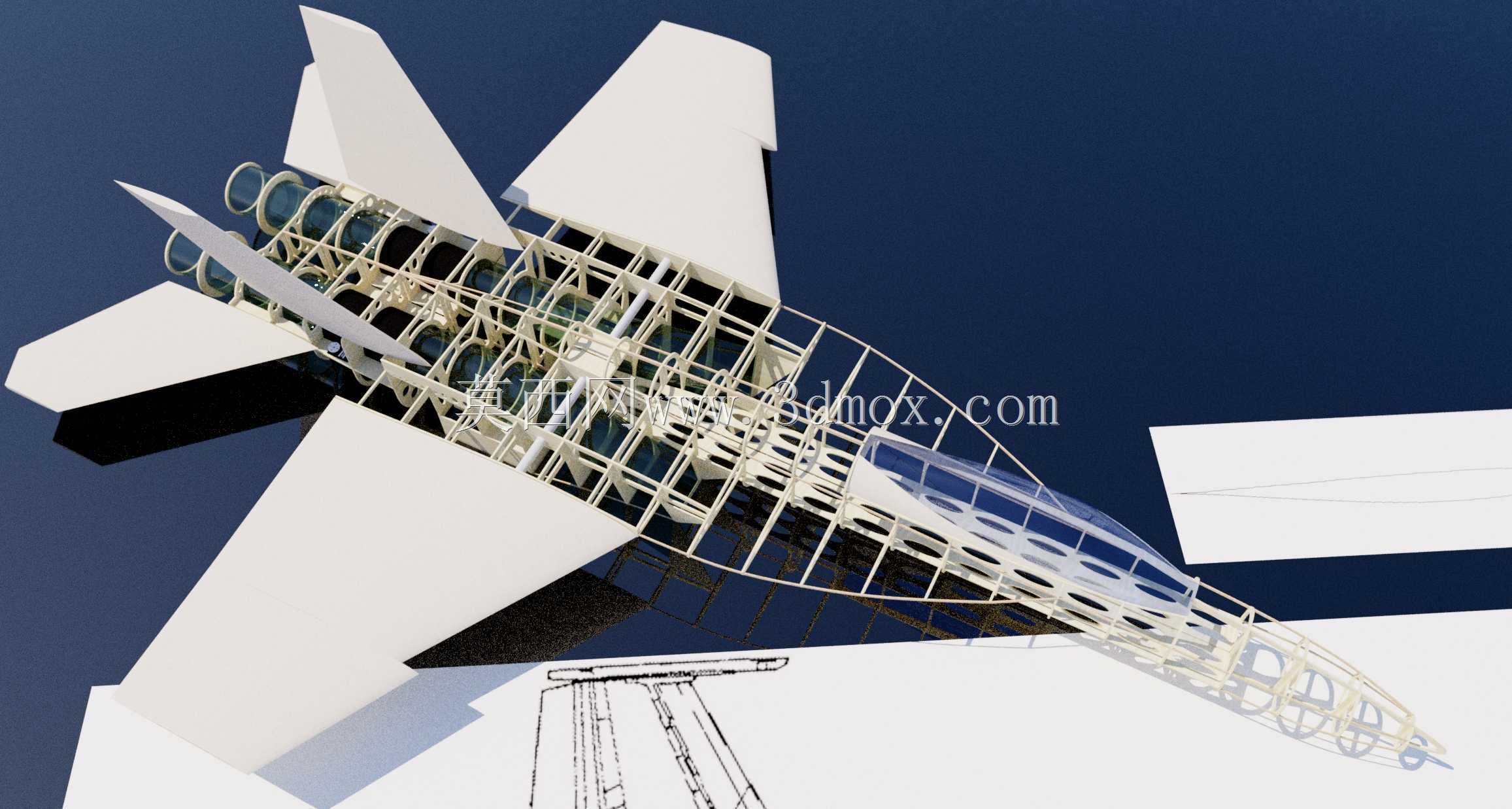

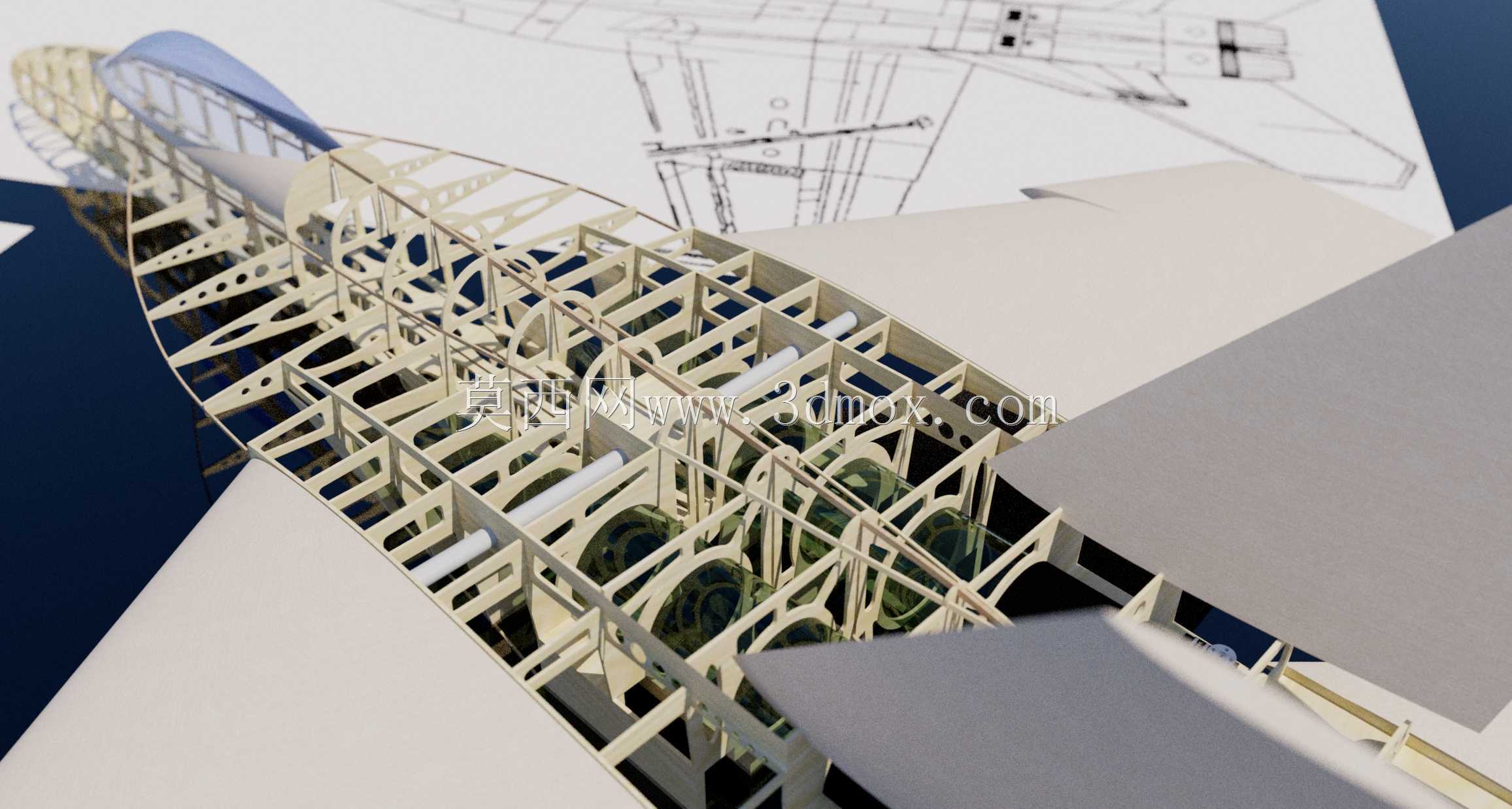

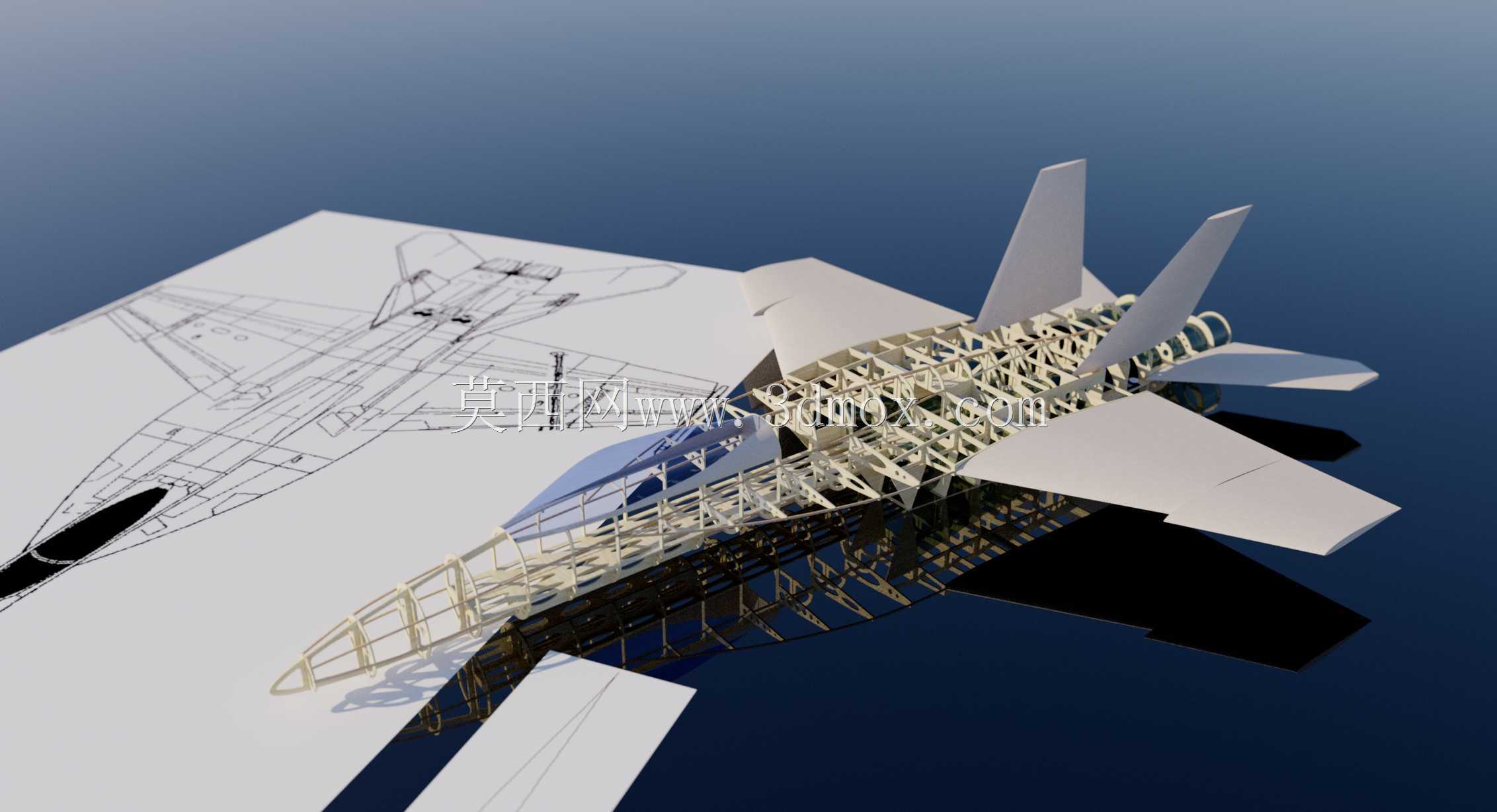

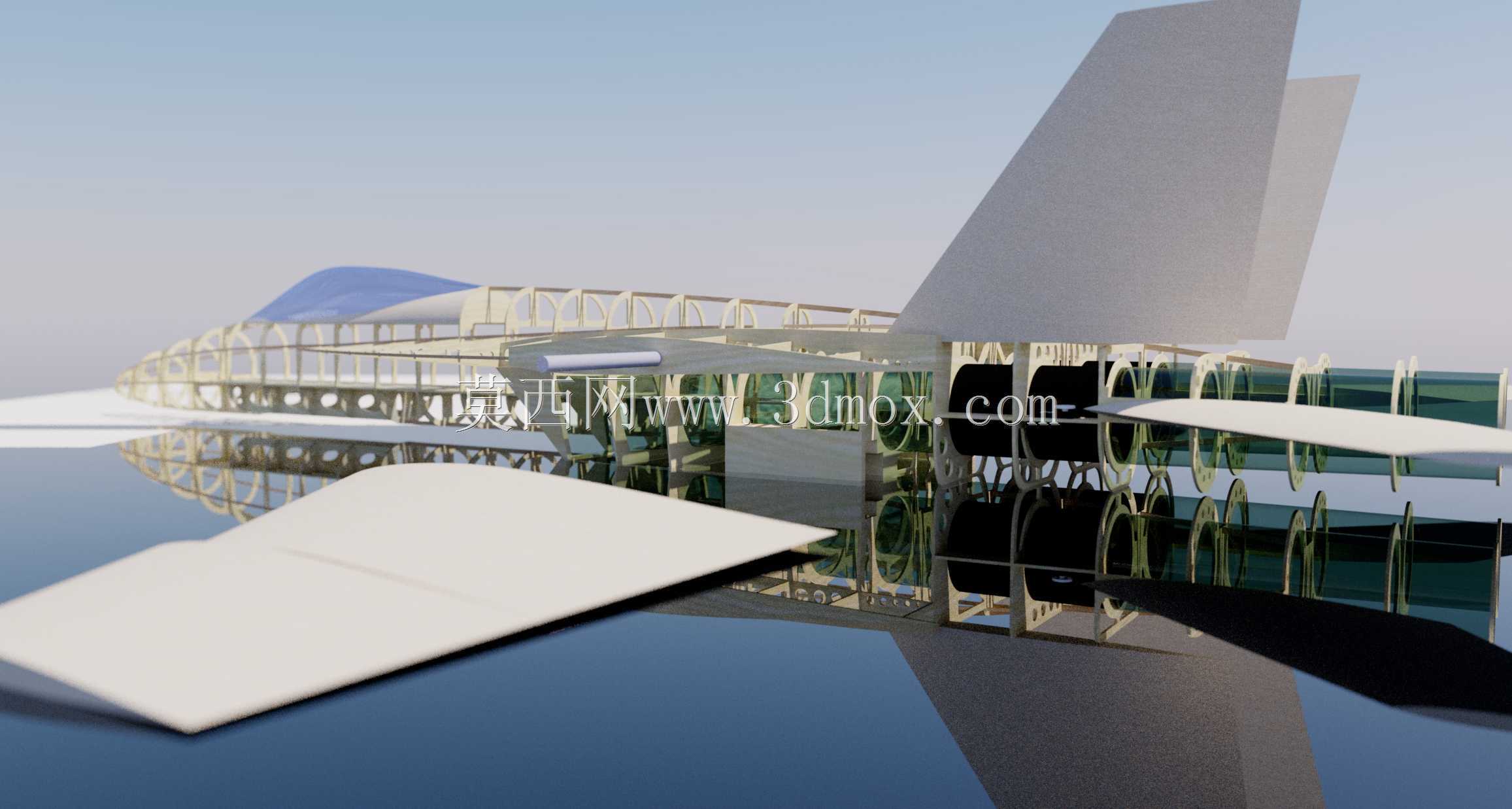

该构造套件针对90毫米涵道动力的喷气式航模开发，核心围绕真机结构还原与航模飞行的力学需求做平衡设计，整体采用桁架式骨架承力结构，摒弃了传统航模常用的整块泡沫或层板切削成型方案，将机身、机翼、尾翼的承力路径做了清晰拆分，每一段桁条、隔框的位置都对应真机的结构传力逻辑，同时兼顾航模组装时的操作便利性。从实际应用场景来看，这类套件主要服务于高端像真航模制作、航空科普教学教具搭建、航空结构展示场景，既可以作为航模玩家组装大尺寸涵道航模的核心承力基础，也能用于院校航空专业的结构认知教学，让学习者直观理解喷气式战斗机的机身承力布局、翼身连接逻辑、尾翼操纵面的安装基准。设计过程中优先明确了安装边界：机身主体长度适配90毫米双涵道的动力安装间距，预留了涵道电机、电调、电池舱的安装空间，隔框上预先开出了走线槽与设备安装位，避免后期组装时反复切割修改结构；机翼部分的翼梁采用贯通式设计，与机身中央翼盒的对接位做了定位止口，组装时无需反复校准翼面安装角，主翼后缘预留了襟翼、副翼的舵机安装座与铰链安装位，平尾、垂尾的转轴孔位与骨架承力结构做了一体化设计，避免操纵面受力时出现结构松动。外形尺寸上严格匹配F18真机的缩比比例，翼展、机身长度、尾翼高度的比例误差控制在像真航模要求的范围内，机身截面的线型变化通过隔框的轮廓精度保证，外覆蒙皮后可以精准还原真机的气动外形，不会出现传统骨架组装后线型走样的问题。结构设计上做了针对性的轻量化处理，承力部位的桁条采用变截面设计，受力集中的翼根、起落架安装位、尾翼转轴座位置做了局部加强，非承力区域的隔框做了减重镂空，在保证整体结构刚度满足大推力涵道飞行的受力要求前提下，尽可能降低整机重量，提升航模的推重比与飞行机动性。翼身连接位置采用快拆式结构设计，方便运输时拆解机翼，对接处的定位销可以保证每次组装的位置一致性，无需重新调整飞行配平；起落架安装位的骨架做了双层隔框加强，能够承受航模降落时的冲击载荷，避免起降过程中出现结构断裂。整个套件的构件拆分逻辑兼顾了加工可行性与组装顺序，每个零件都有对应的定位标识，组装时可以按照从中央翼盒向前后机身延伸、再安装机翼尾翼的顺序操作，不需要额外制作复杂的组装工装，普通具备航模组装经验的玩家即可完成整体结构的拼接。
