管道安装式多电压电动执行阻尾机构

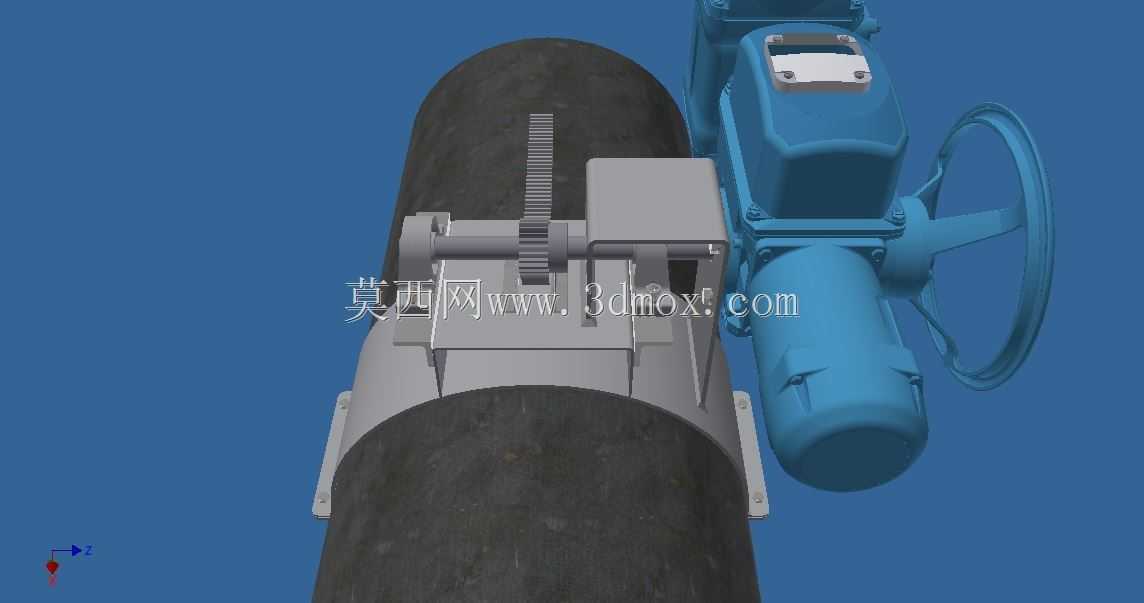

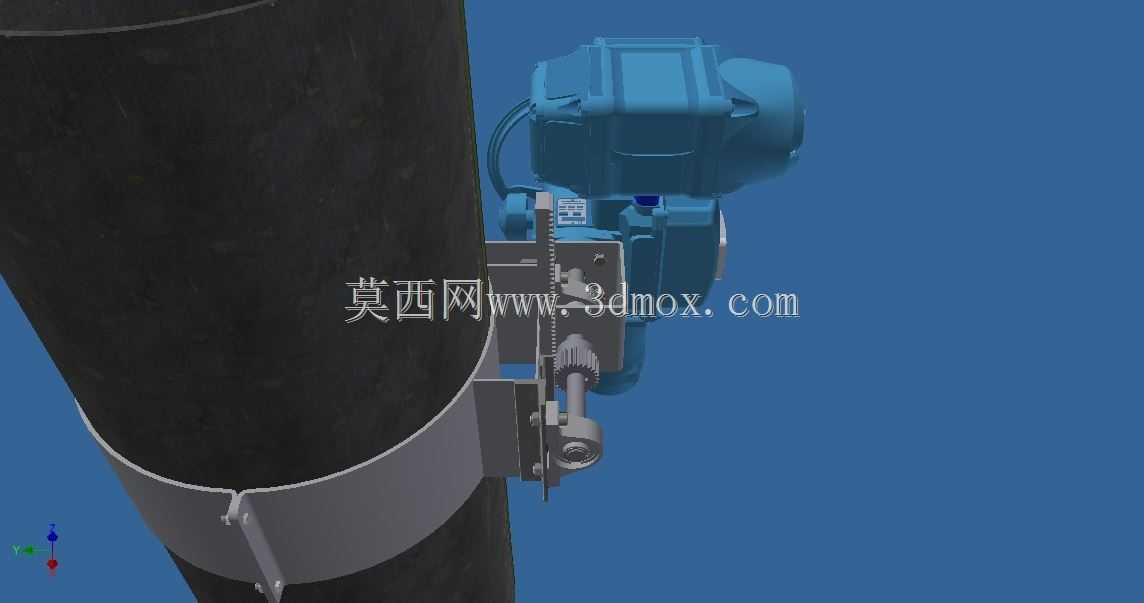

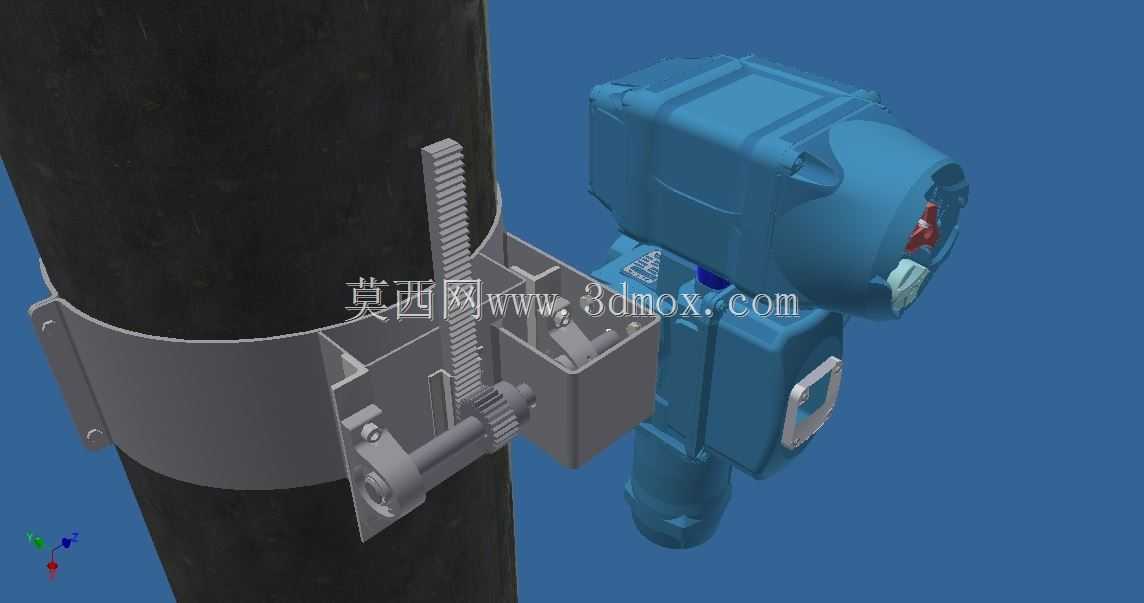

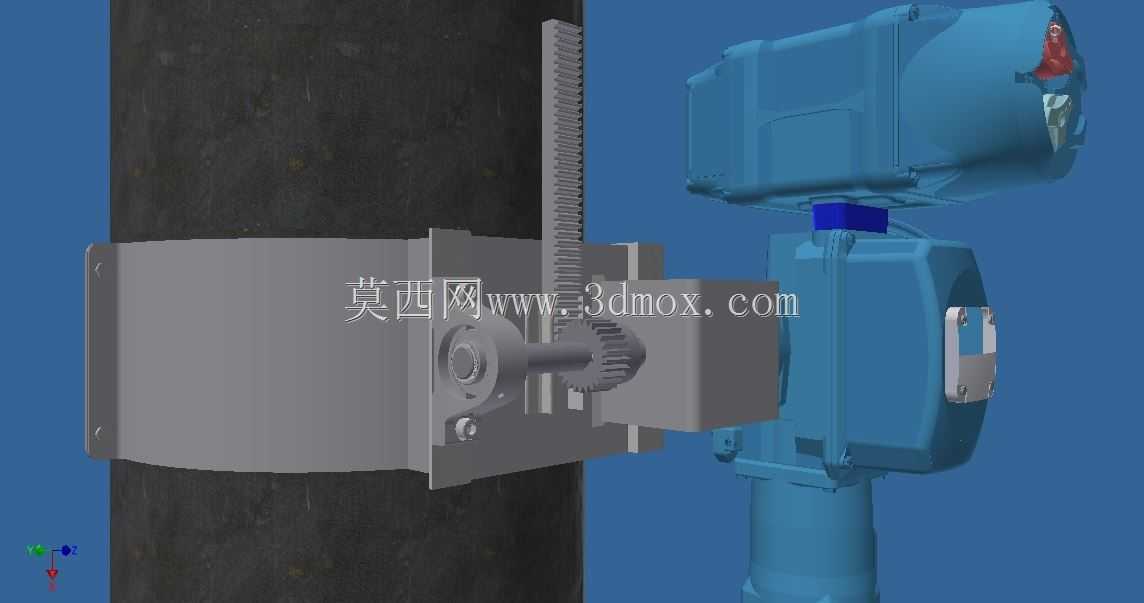

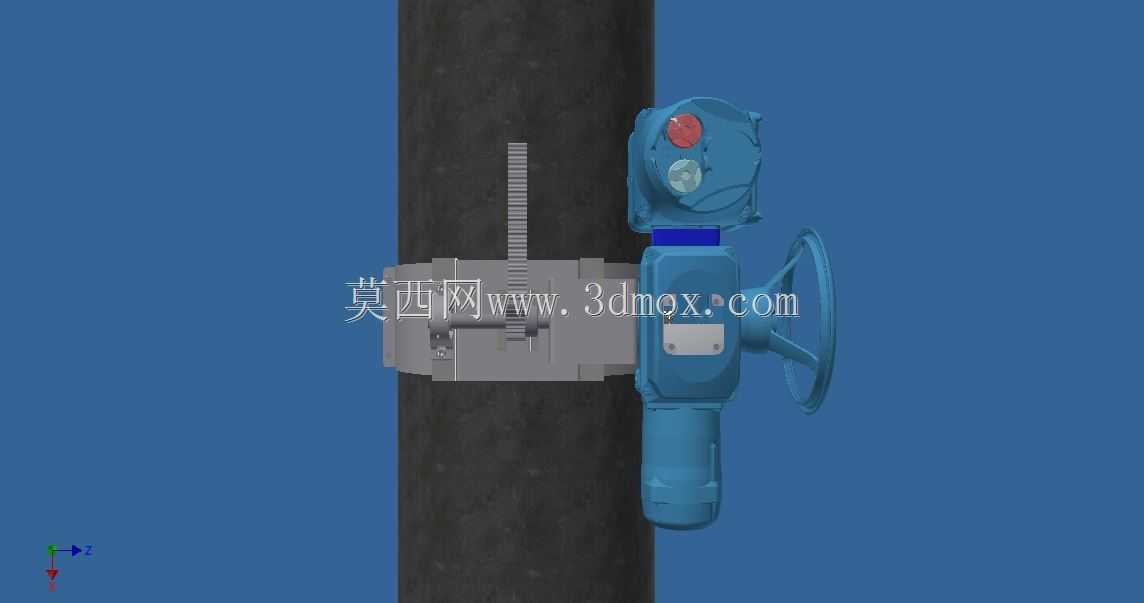

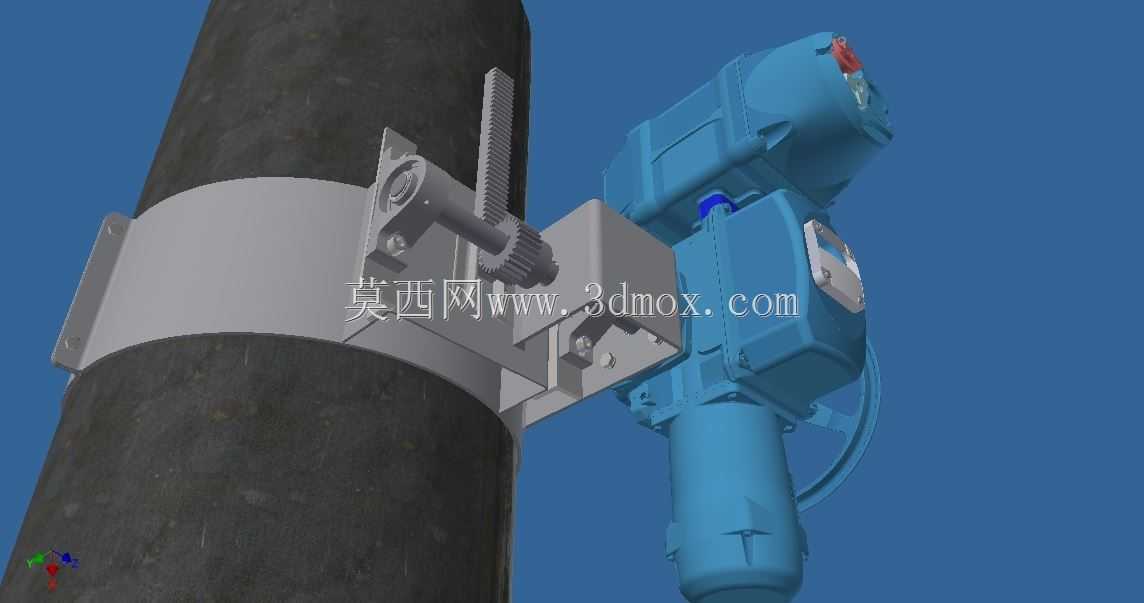

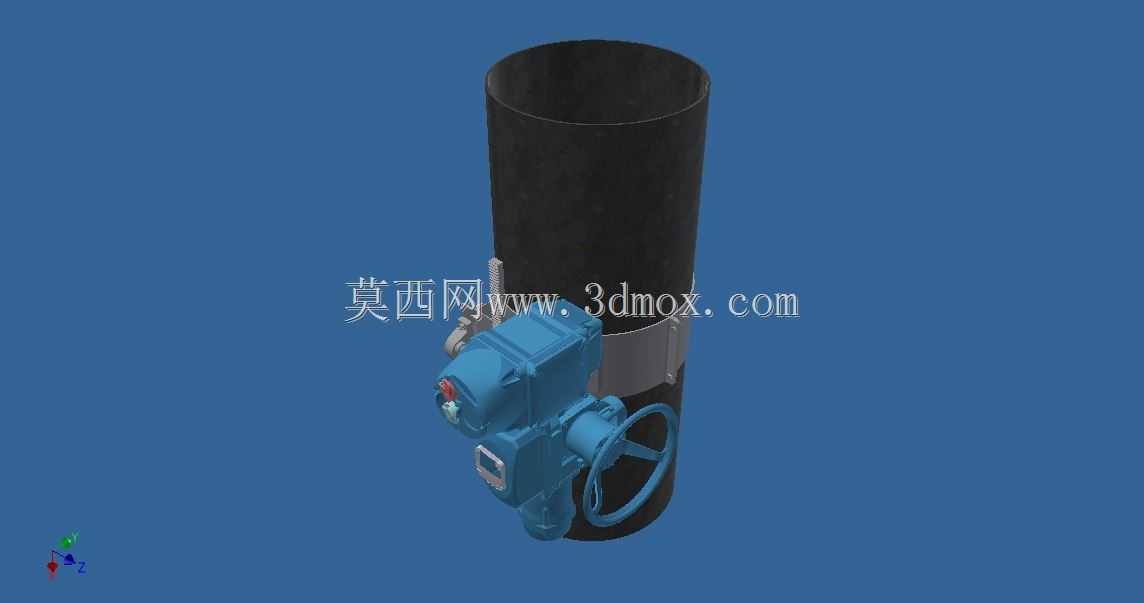

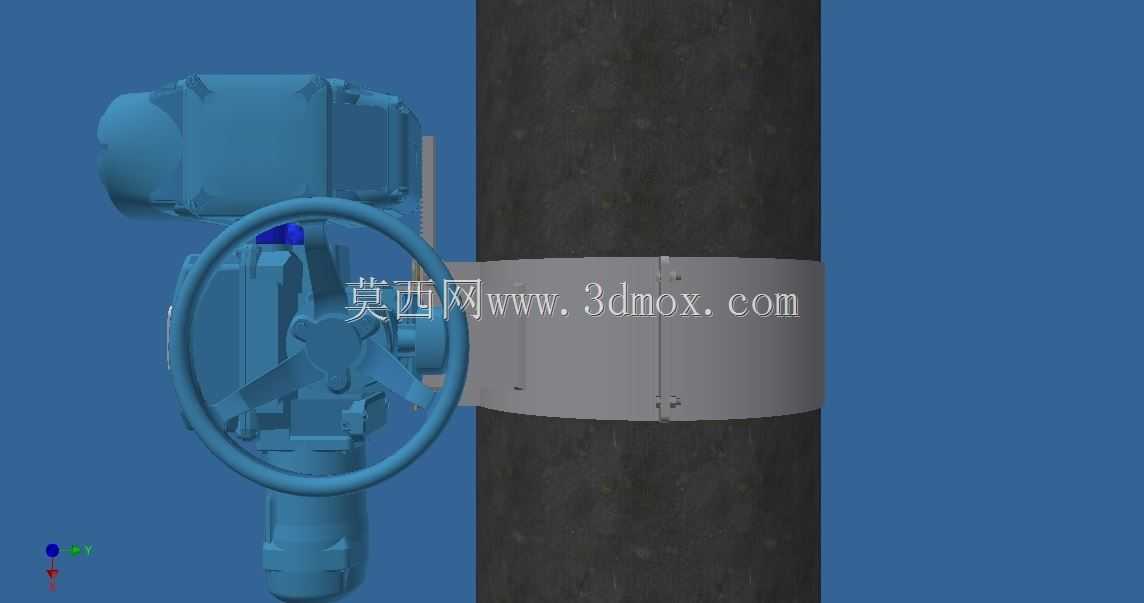

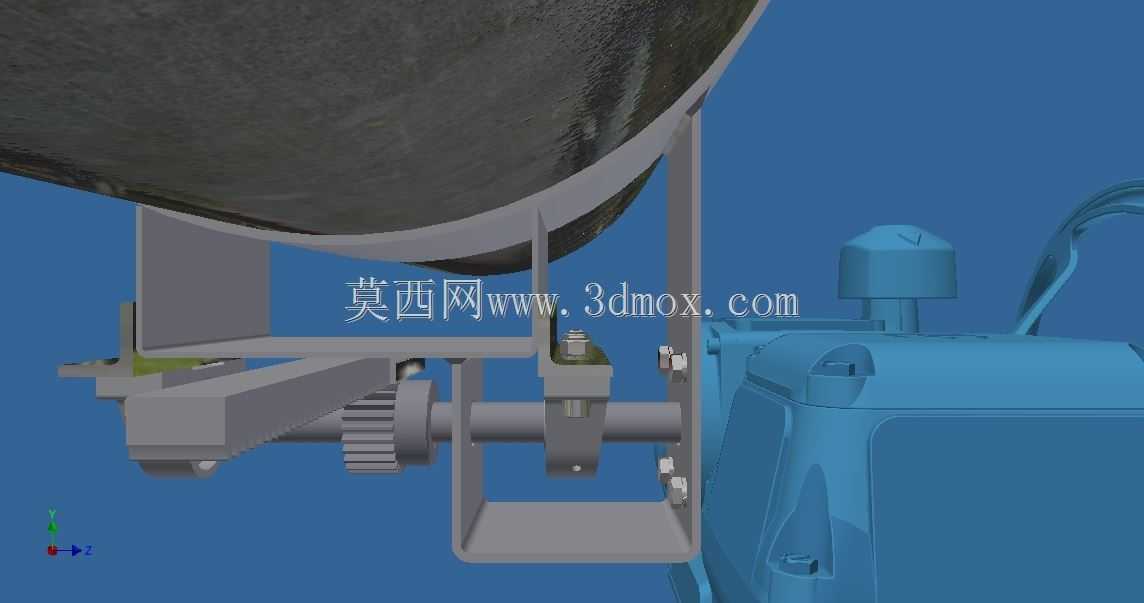

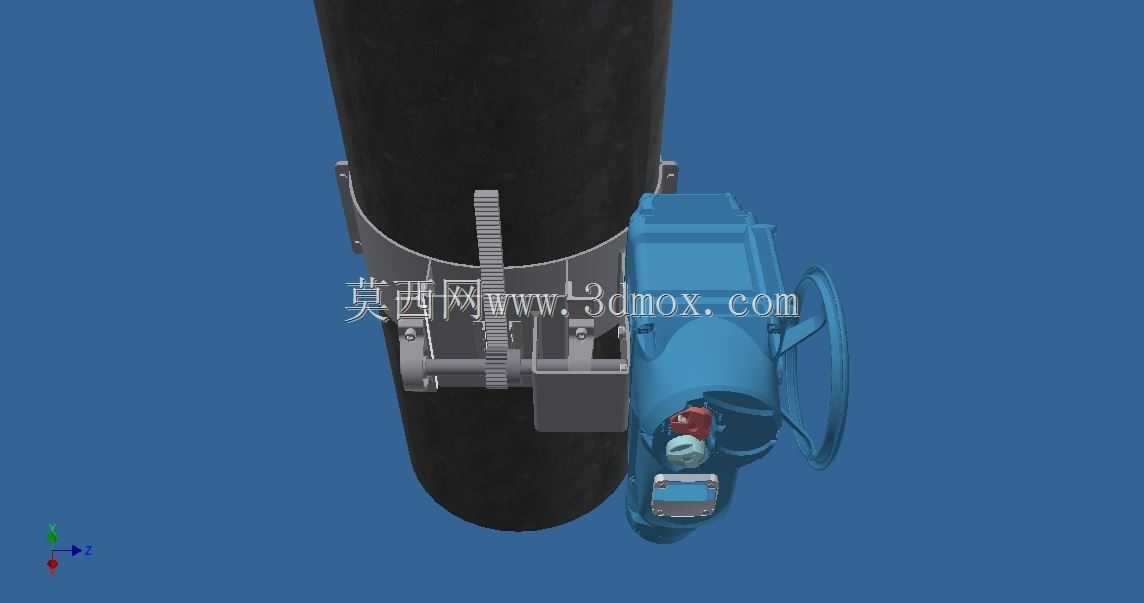

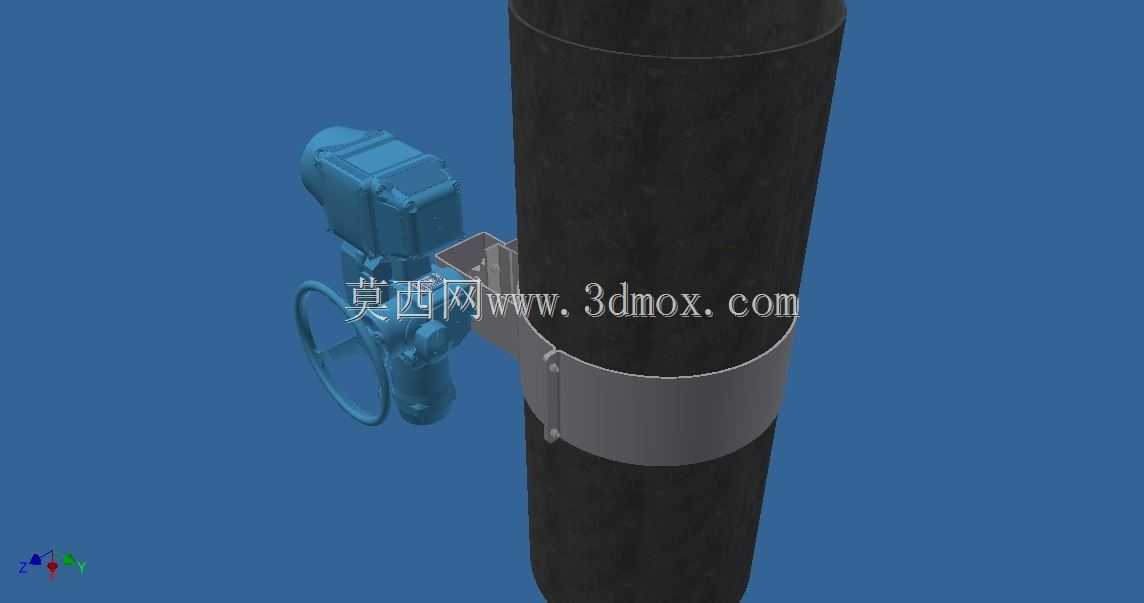

这套机构主要应用在工业流程管线的阀组控制场景，适配需要就地安装、带手动应急操作的电动阀控单元，常见于化工、水务、油气输送的现场管线改造与新建项目中，用来解决电动执行器在断电、信号故障状态下的位置锁定与应急手动调节需求，避免阀位异动引发的流程介质泄漏、压力波动等生产风险。从结构设计来看，整套机构采用抱箍式安装基座，可直接卡装在指定外径的工艺管道外壁，无需额外焊接安装支架，能大幅缩减现场安装的动火作业流程，适配老旧管线的改造加装需求，抱箍的锁紧结构预留了足够的调节余量，可适配一定公差范围内的管道外径偏差，降低现场测绘的精度要求。核心传动部分采用齿轮齿条啮合结构，将电动执行器的旋转输出转化为直线推拉动作，同时集成了棘爪锁止结构，也就是设计说明里提到的阻尾功能，当执行器运行到指定阀位时，棘爪会卡入齿条的齿槽内，锁定当前位置，避免介质压力波动、管道振动导致的阀位偏移，相比传统的摩擦式锁止结构，齿式锁止的承载能力更强，锁止可靠性更高，不会因为长期使用出现磨损打滑的问题。电动执行器本体采用多电压兼容设计，可适配现场常见的24V直流、220V交流等不同供电规格，减少现场备件的储备种类，执行器的接线腔采用隔爆结构设计，可满足易燃易爆工况的使用要求，外壳的防护等级可适配户外露天安装的防雨、防尘需求。手动操作部分直接集成在机构侧方，无需额外拆装部件即可切换到手动操作模式，通过外置的操作杆即可驱动齿轮带动齿条动作，实现阀位的手动调节，操作力经过齿轮减速后控制在单人可操作的范围内，应急操作时无需额外借助大型工具。安装边界方面，整套机构的重心沿管道轴线方向分布，抱箍的安装位置避开了管道焊缝、法兰连接位置，执行器本体的接线口朝向预留了足够的接线操作空间，侧方的手动操作位置距离管道外壁预留了足够的操作间隙，不会出现操作时磕碰管道的问题，机构的所有外露运动部件都设置了防护结构，避免现场杂物卡入传动副引发的机构卡滞。设计过程中优先考虑了现场维护的便利性，所有易损的棘爪、齿轮部件都采用模块化设计，可在不拆解整体安装基座、不拆卸执行器与阀门连接的前提下单独更换，大幅缩短现场故障停机的维护时间，传动副的润滑采用长效润滑脂填充，可满足长期免维护的使用要求，减少日常运维的工作量。
