多电压电动执行器配套制动与顶升机构

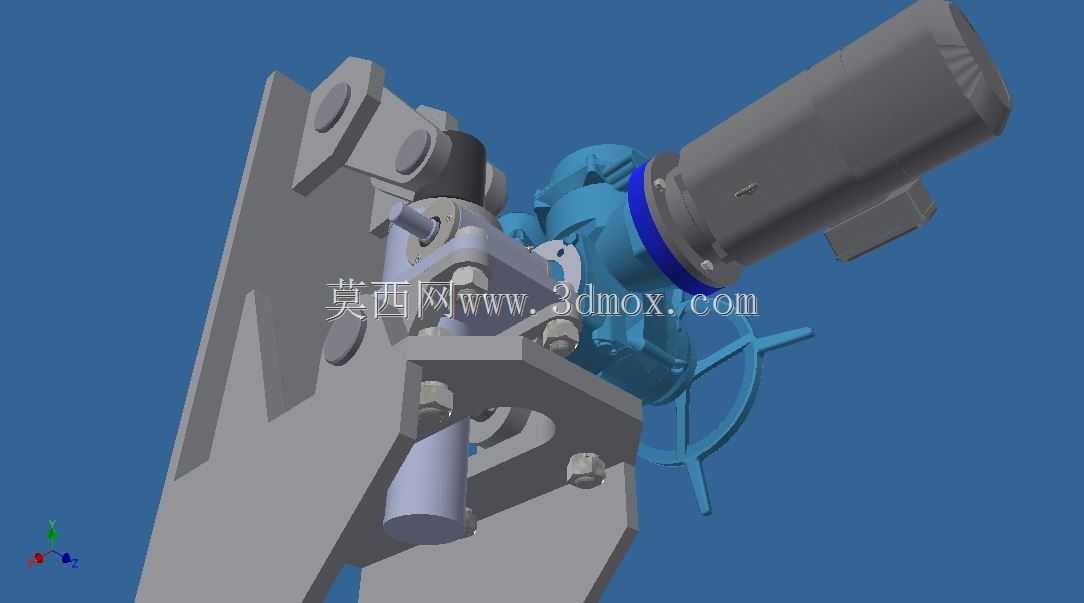

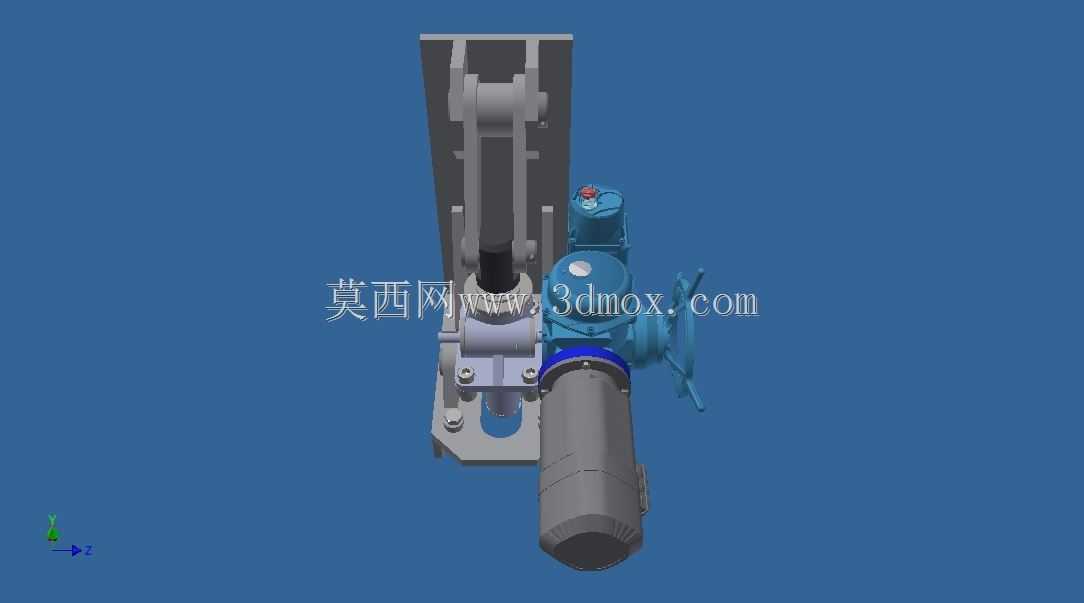

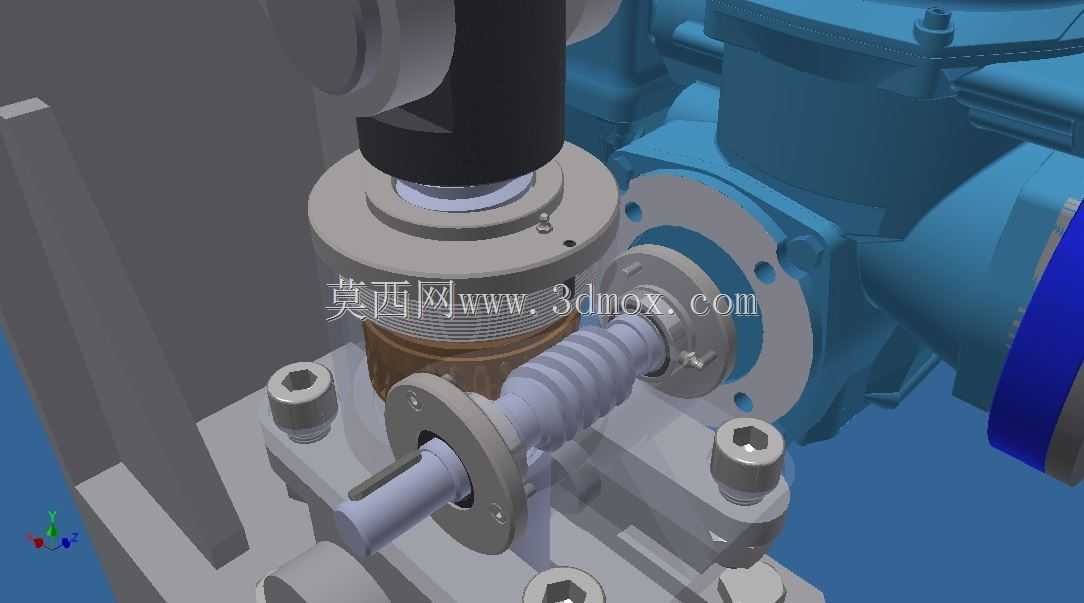

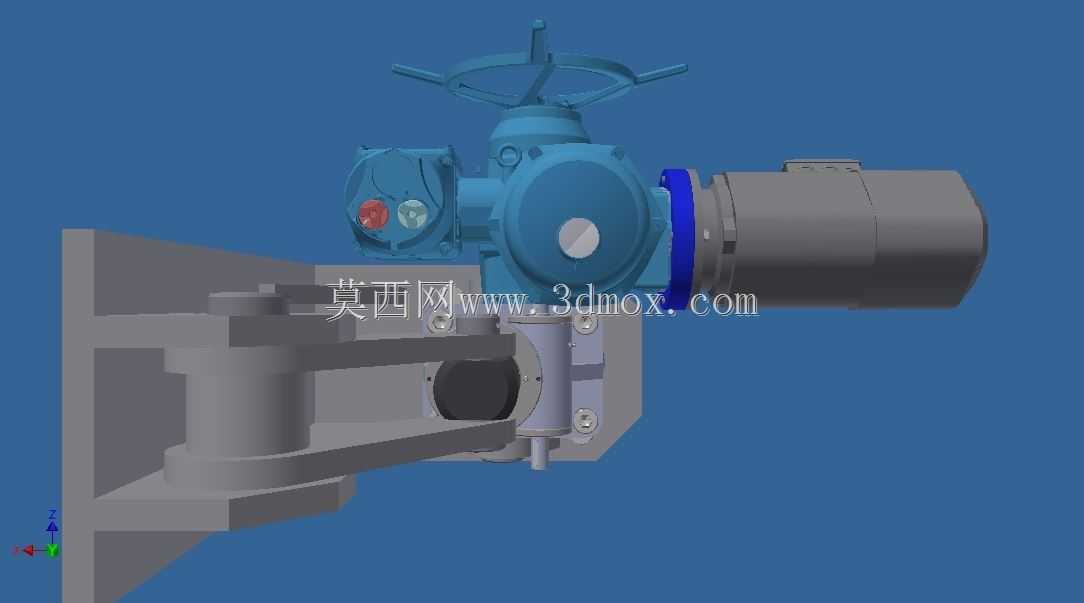

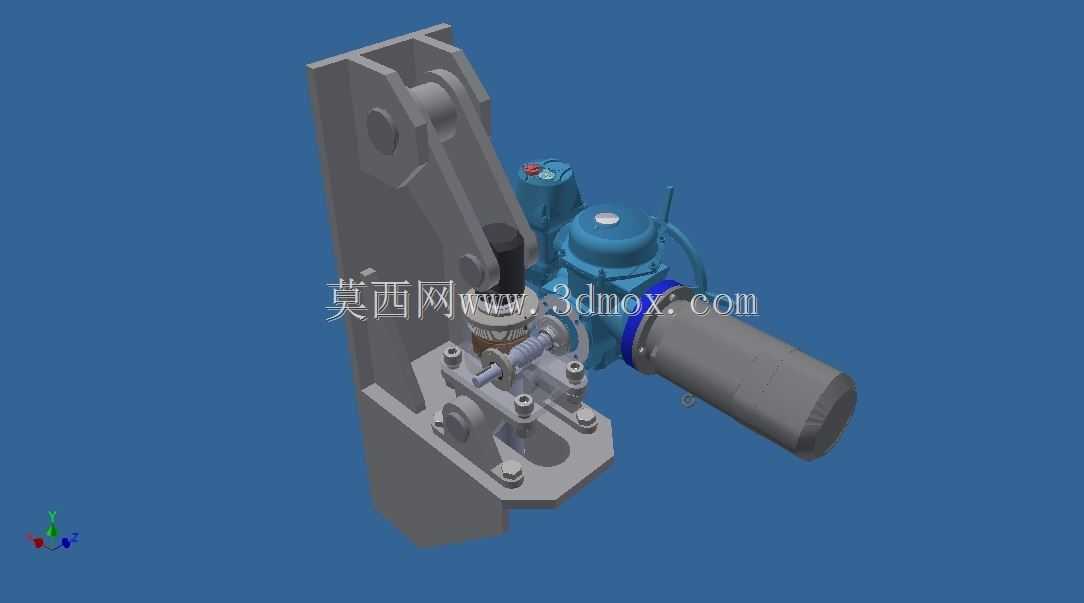

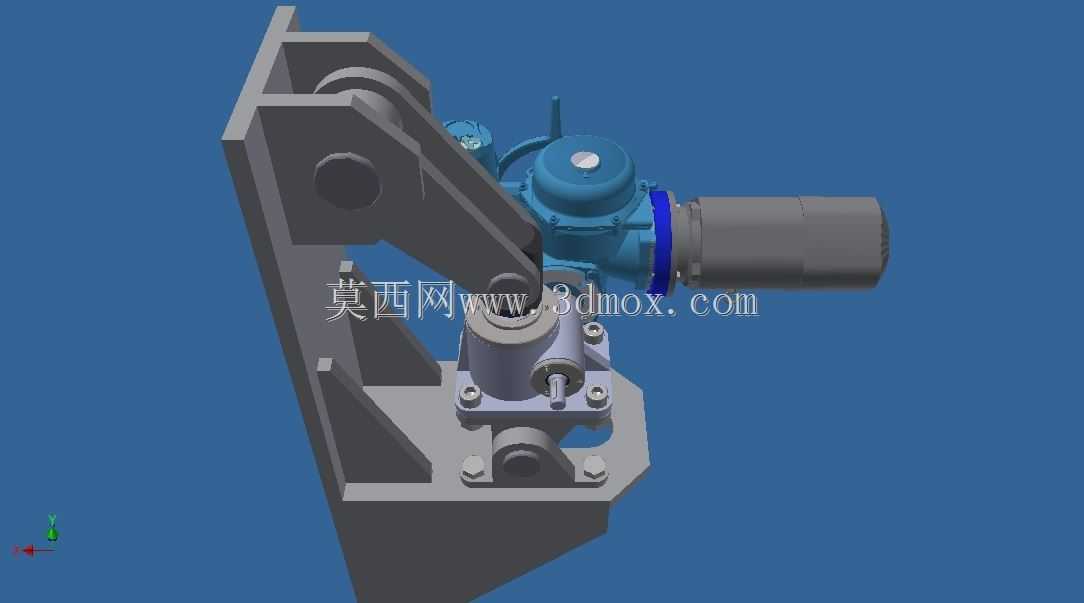

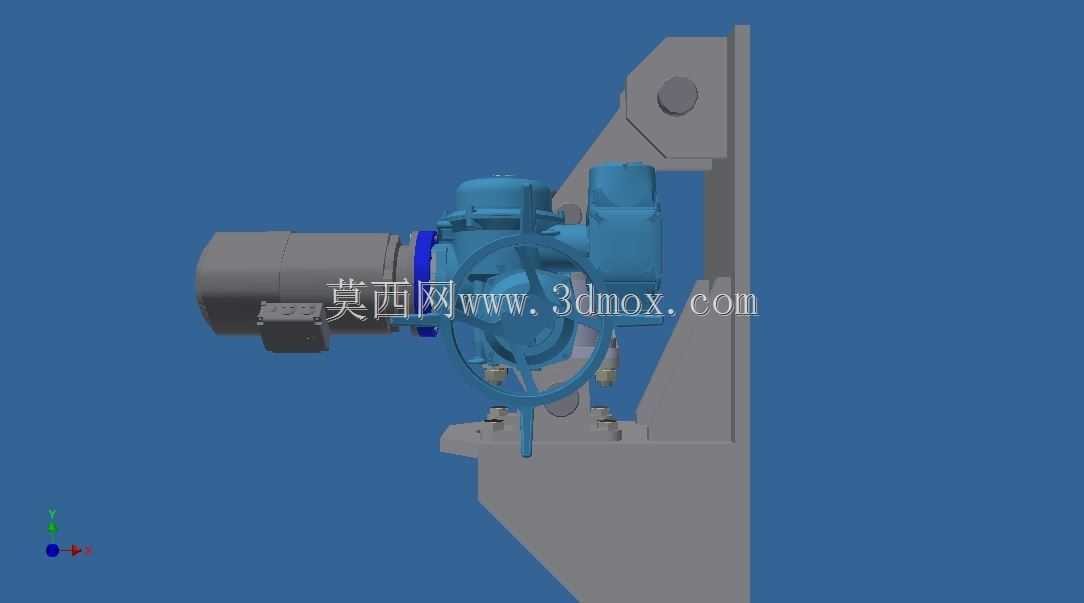

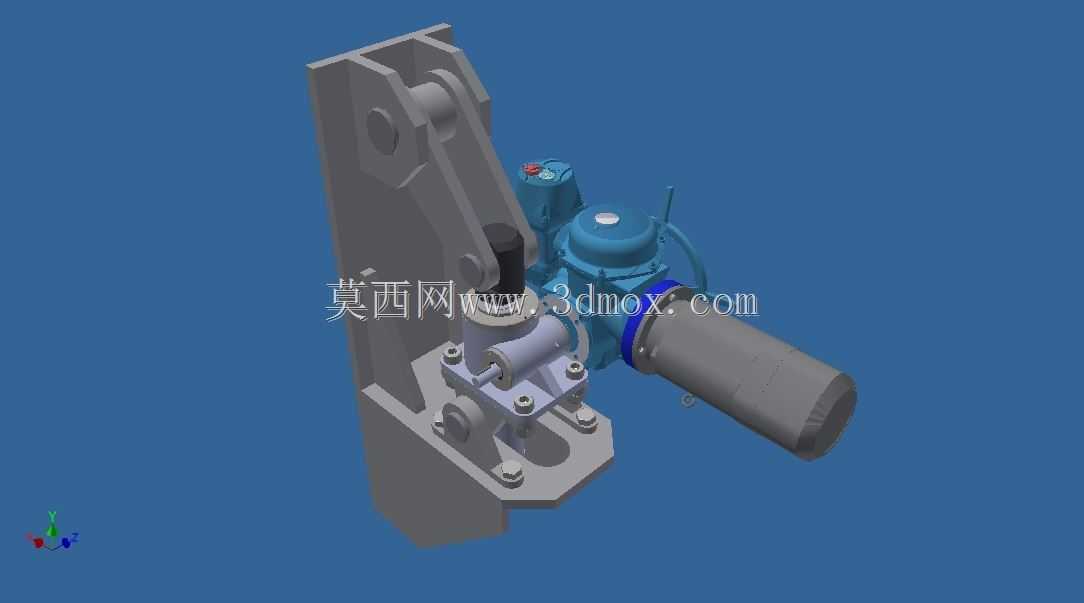

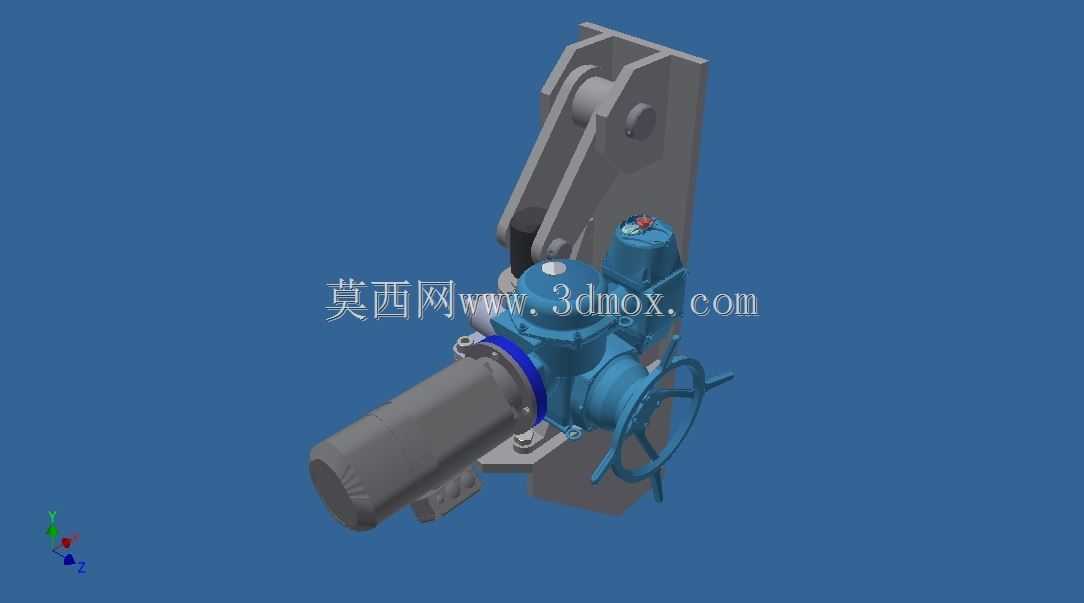

这套集成化机构主要面向工业通风类设备的阻尼调节场景，适配离心风机的风阀开度控制需求，将多电压适配的电动驱动单元、摩擦式制动组件以及机械式顶升结构整合为一体，解决了传统风阀执行器在断电状态下无法锁止、重载工况下启闭扭矩不足的常见问题。从结构布局来看，驱动端采用蜗轮蜗杆配合齿轮副的传动方案，其中蜗杆与电机输出轴直连，蜗轮输出端同时衔接制动摩擦片组与顶升摆臂，动力传递路径短，传动间隙控制在0.1度以内，能保证风阀开度调节的精度，避免通风系统运行过程中因气流扰动导致阀板移位。制动组件采用常闭式摩擦片结构，设备通电时电磁线圈吸合解除制动，电机可正常驱动输出轴转动，断电时弹簧压紧摩擦片，直接锁止蜗轮输出端，锁止扭矩可达到额定输出扭矩的1.8倍，即使在风机进出口压差较大的工况下，也能保证阀板位置固定，不会出现自行偏移导致的风量失控问题。顶升机构采用偏心凸轮配合摆臂的结构设计，在执行器运行到预设的全开或全关位置时，凸轮随输出轴转动顶起锁止销，可实现终端位置的机械硬限位，避免电气限位失效后机构超行程运行损坏阀板或执行器本身。安装接口方面，整套机构的底座采用标准化的法兰安装孔位，孔距适配主流工业风阀的驱动轴连接尺寸，输出轴采用带键槽的方轴设计，可直接与风阀主轴套接，不需要额外加工过渡连接套，安装时的轴向预留空间仅需120mm，径向占用空间不超过200mm，能适配多数通风管道旁的狭窄安装空间。设计过程中针对不同厂区的供电电压差异，驱动电机的绕组做了多电压适配处理，可兼容常见的工业交流与直流供电规格，不需要额外配置电压转换模块，降低了现场布线的改造成本。齿轮副部分采用润滑脂终身密封设计，外部设置防尘密封罩，可在多粉尘的工业车间环境下长期运行，不需要定期拆解加注润滑脂，日常维护仅需检查制动摩擦片的磨损量即可，摩擦片的磨损补偿通过调节端盖的压紧螺栓即可完成，不需要拆解整套机构。整套结构的受力件均采用铸钢材质，摆臂与凸轮接触的位置做了淬火硬化处理，表面硬度达到HRC45以上，可承受长期反复的冲击载荷，不会出现接触位置凹陷磨损导致的限位精度下降问题。
