大口径电动多回转伞齿轮驱动闸阀结构

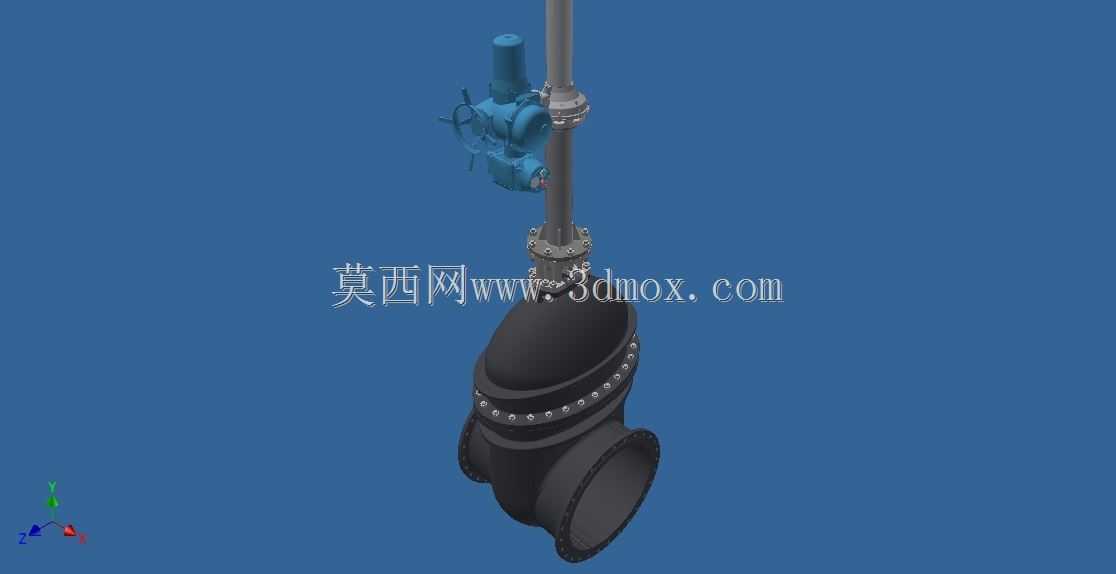

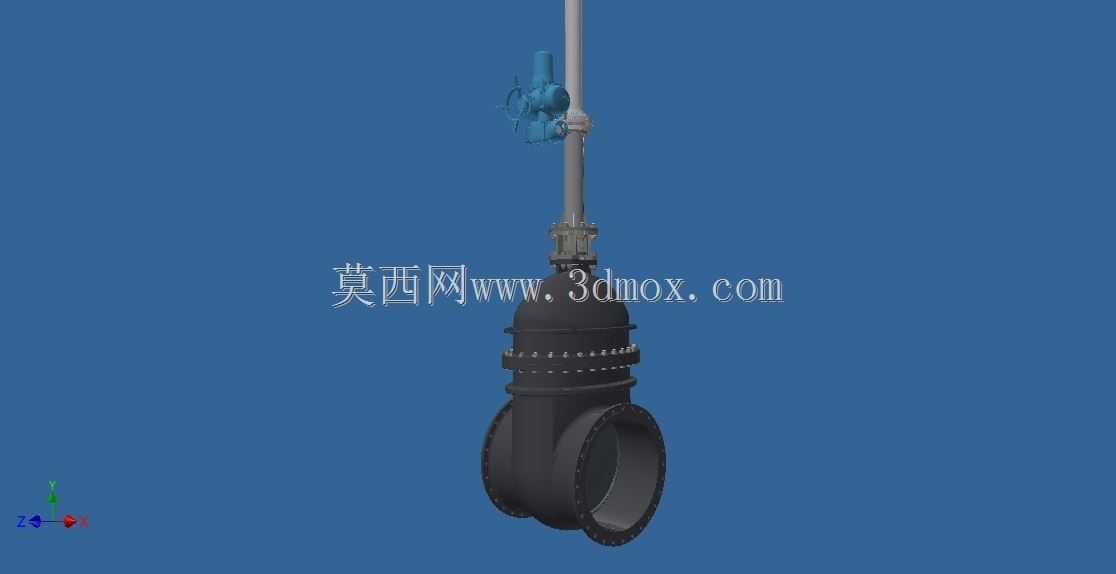

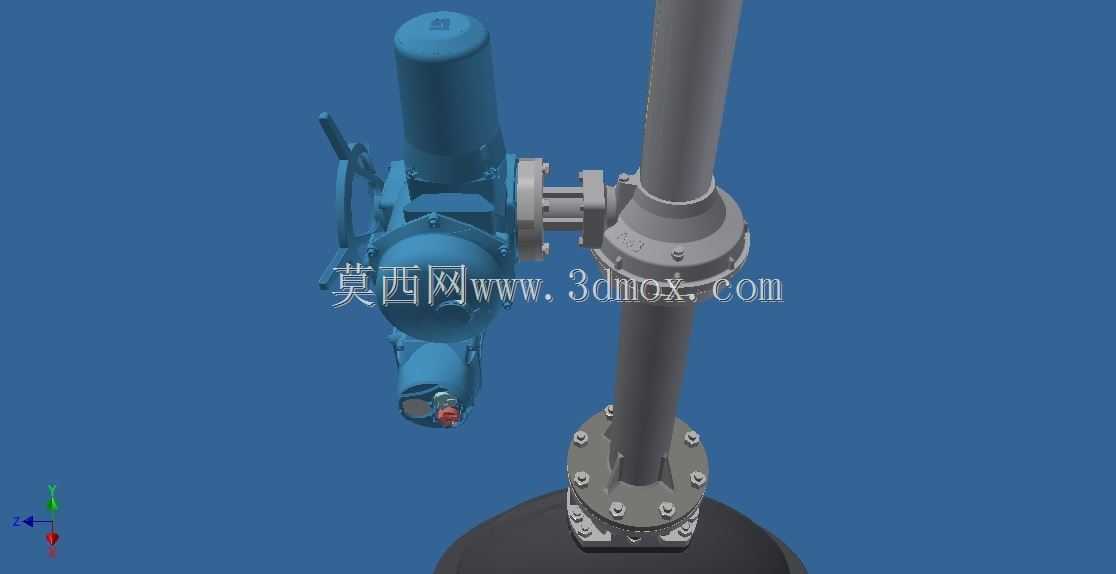

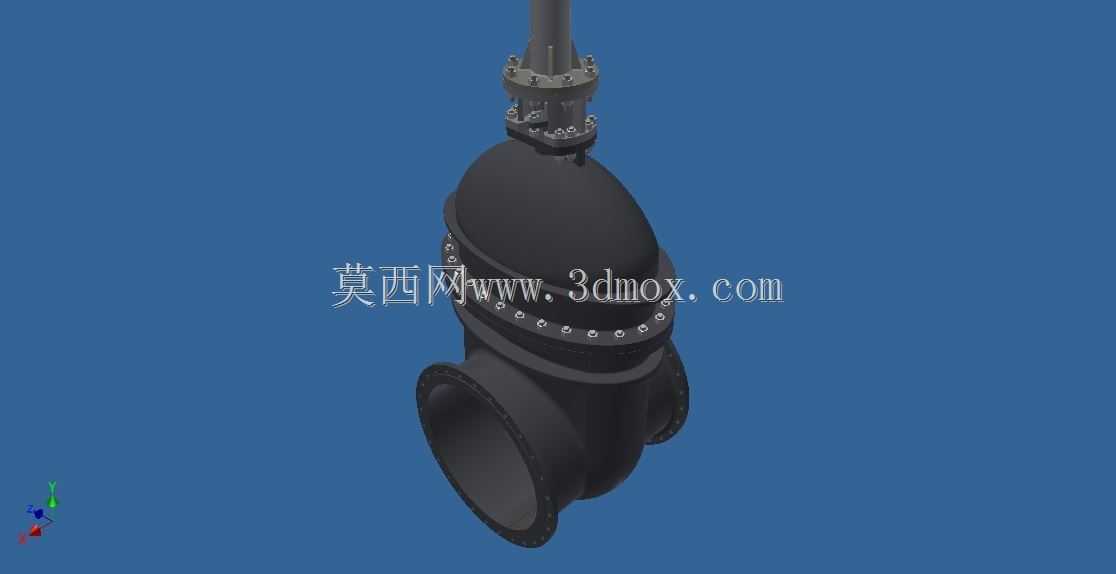

在市政供水主干网、大型循环水系统、长距离输水管线这类大口径管路场景中，手动操作阀门完全无法满足启闭效率与密封可靠性要求，这款公称通径900mm的电动伞齿轮驱动闸阀，正是针对这类低压大流量工况开发的截断类设备，核心作用是在管路检修、工况切换、应急断流时实现管路介质的可靠截断与导通，适配PN10公称压力等级的水、中性流体输送场景。从结构设计逻辑来看，该闸阀采用明杆楔式单闸板结构，伞齿轮传动副布置在阀杆顶端与电动执行机构之间，主要作用是放大电动执行器的输出扭矩，避免大口径闸板启闭时因密封面摩擦力、介质压差阻力过大导致执行器过载，同时多回转的传动匹配完全契合闸阀阀杆升降的行程特性，不会出现行程错位、闸板卡涩的问题。执行器侧预留了手动操作接口，在电控系统断电、检修调试时可以切换手动操作模式，通过手轮直接驱动伞齿轮副完成阀门启闭，满足现场应急操作的需求。安装边界上，阀门两端采用符合ISO2531标准的法兰连接结构，法兰密封面适配NBR丁腈橡胶密封件，对于常温输水工况的密封适配性较好，安装时需要预留足够的阀杆升降空间，尤其是阀门全开状态下，阀杆向上伸出的长度需要纳入安装空间校核范围，避免与上方管线、桥架、土建结构发生干涉。阀体采用球墨铸铁材质铸造，流道做了顺滑过渡处理，尽可能降低大口径管路的流阻损失，减少输送过程中的能耗。闸板密封面做了堆焊耐磨处理，长期启闭过程中可以降低密封面的磨损量，延长阀门的整体检修周期。电动执行器的防护等级达到IP68，可满足地埋安装、户外露天安装的防护要求，短时间浸水也不会出现电控元件损坏的问题，适配给排水领域复杂的安装环境。传动副的润滑腔做了密封设计，避免户外使用时雨水、灰尘进入齿轮啮合面造成磨损，日常维护仅需要定期补充润滑脂、检查密封件老化状态即可，运维难度较低。在选型匹配时，需要注意该阀门的输出扭矩参数与管路实际压差的匹配性，避免在超出压差范围的工况下使用导致闸板无法正常启闭，同时法兰对接时要保证两侧管路的同轴度，避免强行组对造成阀体额外应力，长期运行中出现阀体渗漏的问题。
