大口径伞齿轮驱动多回转刀闸阀结构

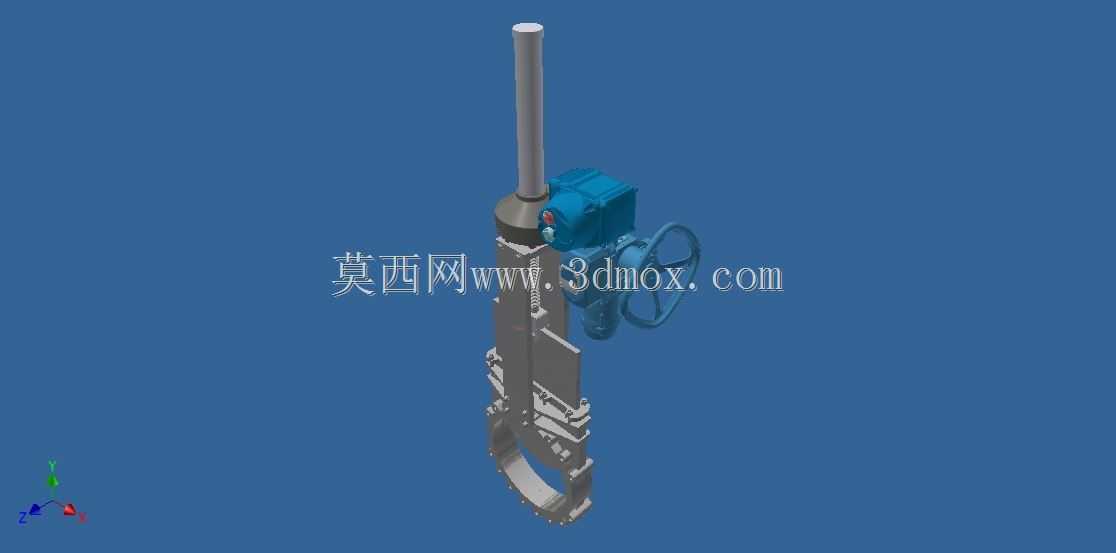

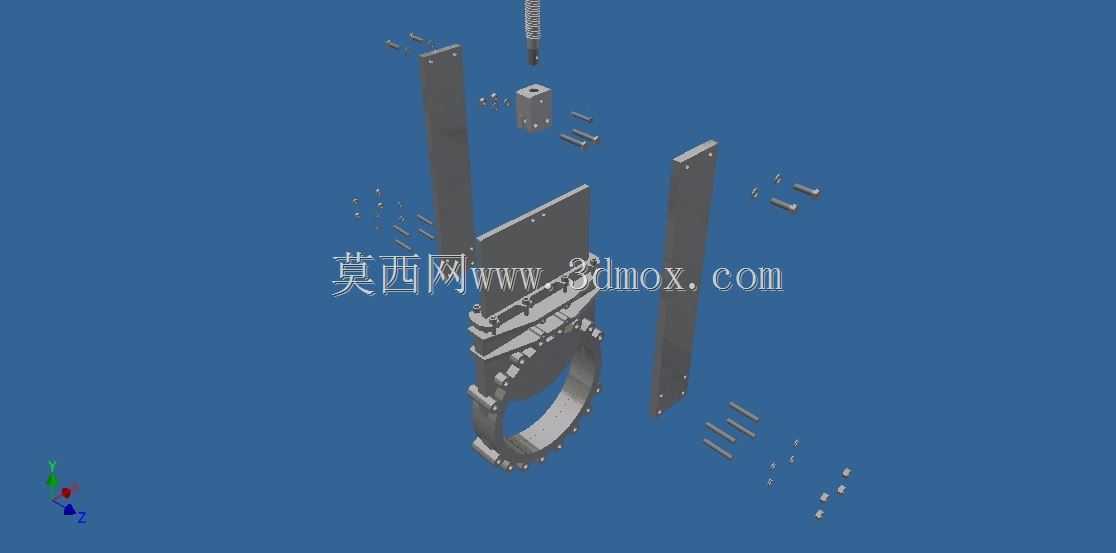

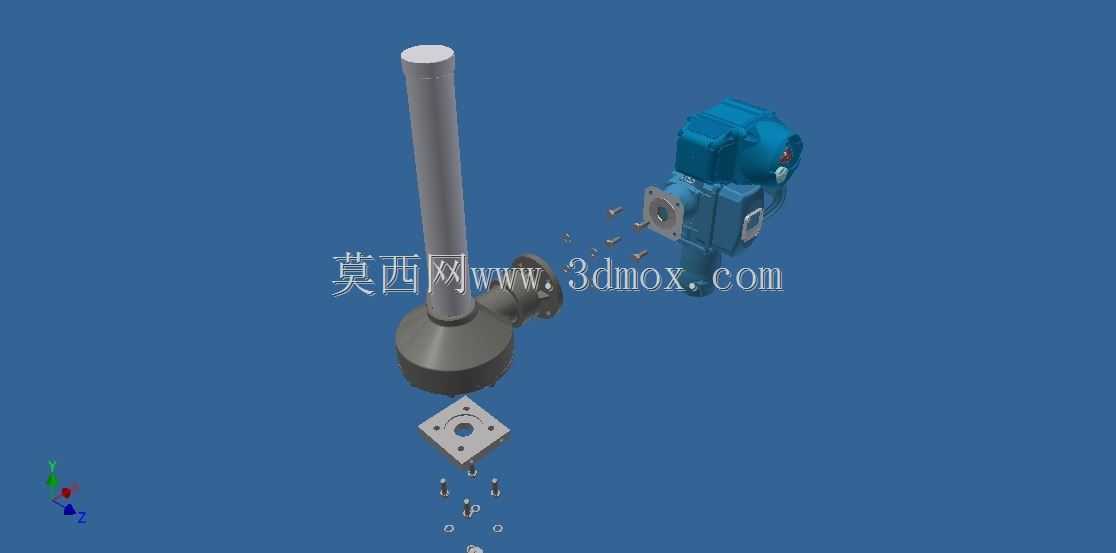

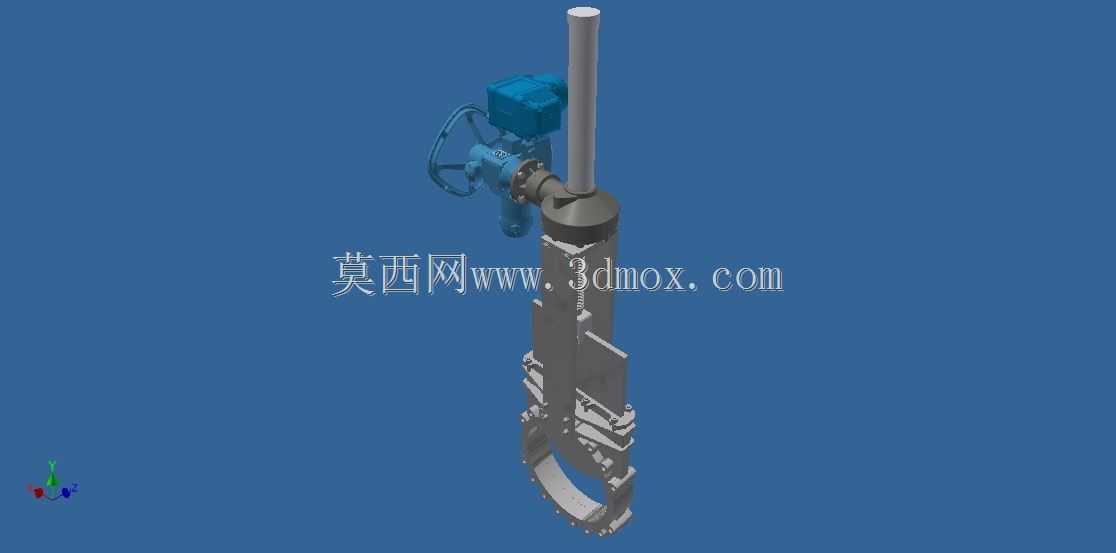

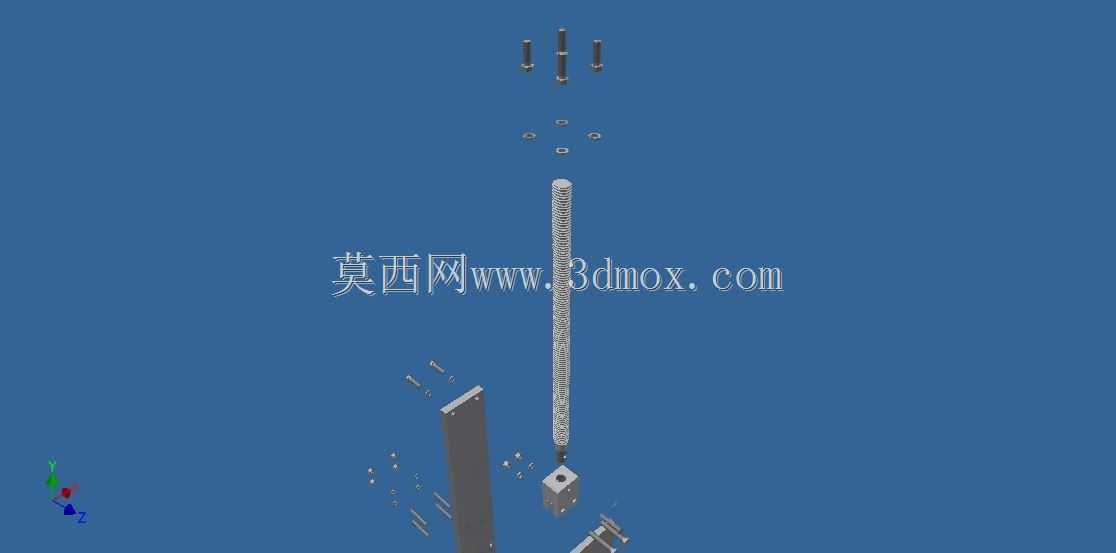

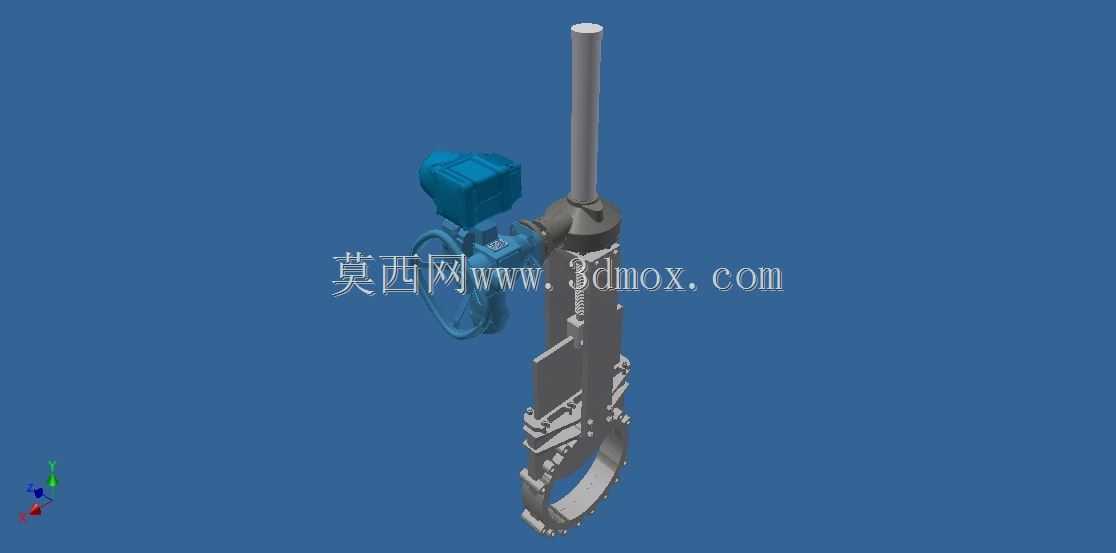

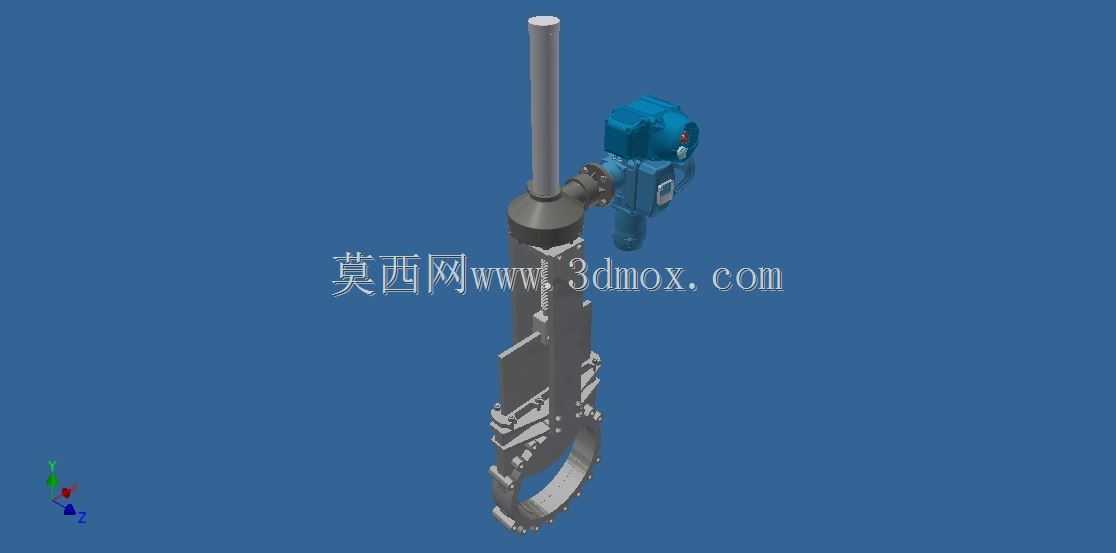

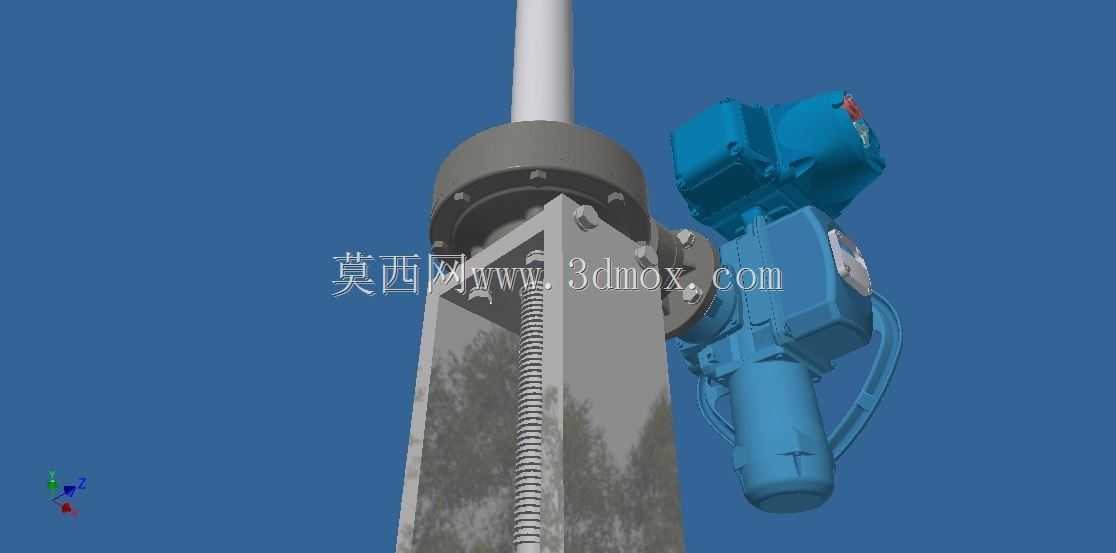

这款大口径刀闸阀适配明杆式穿透结构，伞齿轮多回转执行器直接安装在阀盖顶部支架上，手轮输入扭矩经伞齿轮副减速后传递给阀杆螺母，带动阀杆做轴向升降动作，实现闸板的全开与全关，相比直接手轮操作的同口径阀门，操作力可降低六成以上，适合现场无气源、无电源的手动操作工况，也可在执行器上加装电动头适配远程控制需求。闸板采用单侧密封的刀型薄刃结构，刃口经过磨削处理，可在关闭过程中切断介质内的纤维、固体颗粒，避免卡涩，适用于市政污水处理、纸浆输送、粉体物料转运、矿浆管路等含杂质介质的通断控制场景，不适合做节流调节使用，长期半开状态会导致闸板受介质冲蚀磨损密封面。设计阶段优先考虑安装空间的适配性，DN500口径的阀体采用对夹式连接结构，相比法兰式阀体轴向长度缩短近40%，可直接夹装在两片管路法兰之间，安装时无需额外预留过大的轴向拆装空间，阀体流道为全通径无缩径设计，介质通过时压损极小，不会出现介质淤积在阀腔内部的问题。伞齿轮箱采用密闭式铸铝壳体，内部填充润滑脂，可避免户外工况下粉尘、水汽进入齿轮啮合面，齿轮副采用变位齿轮设计，重合度大于1.6，传动过程无卡滞空程，手轮操作圈数与闸板行程严格对应，可通过手轮转动圈数直接判断闸板开度。阀杆采用不锈钢材质，表面做抛光硬化处理，与阀盖处的填料函采用多层复合填料密封，可在公称压力工况下实现零外漏，填料压盖采用带活节螺栓的压紧结构，现场无需拆卸执行器即可完成填料的补充与更换。执行器侧方预留的锁止孔可在阀门全开或全关位置穿入挂锁，避免无关人员误操作，手轮采用防滑铸钢材质，直径经过扭矩核算，单人施加150N的手轮力即可实现额定压差下的阀门启闭。安装时需注意阀体流向标识与管路介质流向一致，反向安装会导致密封面承受反向压力，大幅缩短密封使用寿命，阀杆顶部的行程位置出厂前已做调试，现场安装无需重新调整行程限位，直接连接管路即可投入使用。
