带太阳能光伏板的小型能源站概念设计

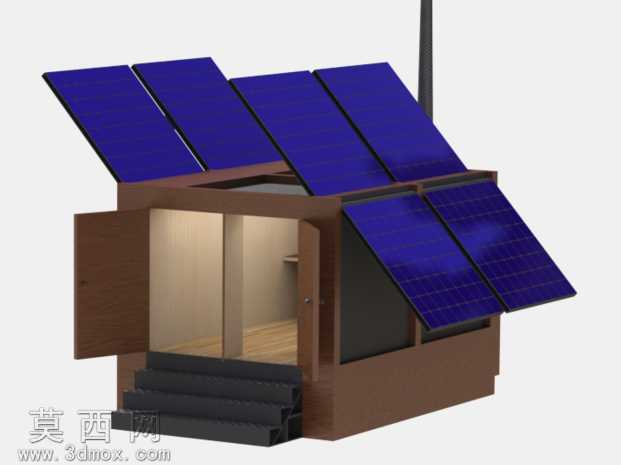

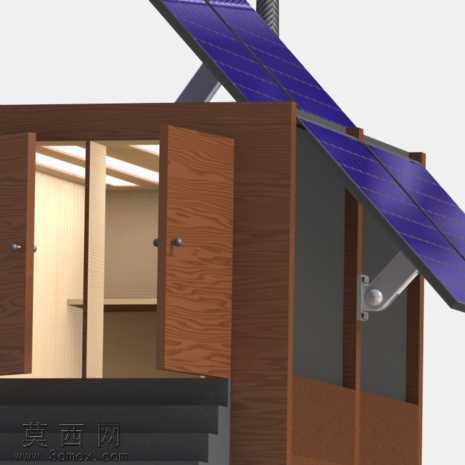

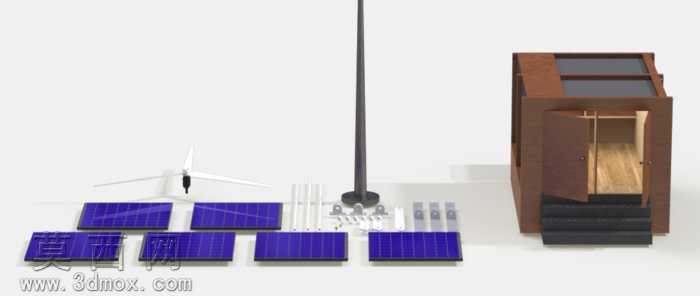

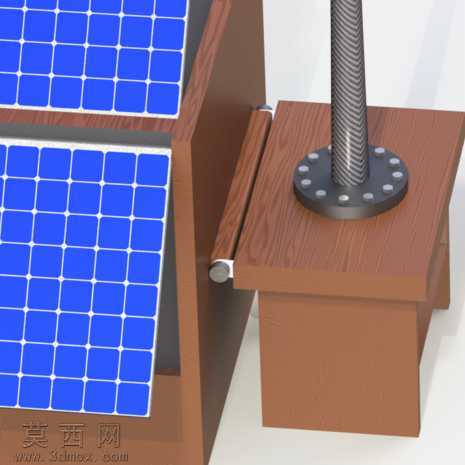

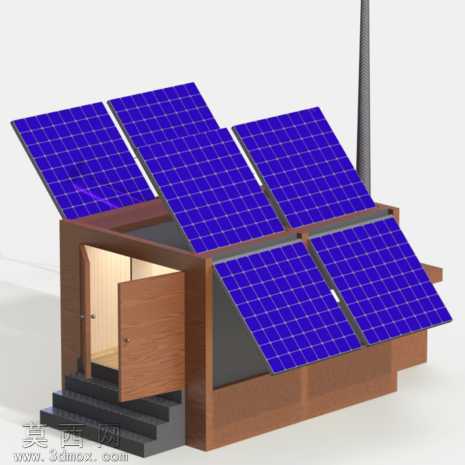

本作品采用SolidWorks完成全参数化三维建模，整体围绕离网小型能源供给站的概念展开设计，首先完成主体舱体的结构搭建：主体采用近似长方体的舱室结构，底部设置三级踏步台阶方便人员进出，舱体正面设置双开式舱门，建模时对门板的合页连接结构、门板开合的活动间隙做了精准的参数约束，舱体内部预留了设备安装与人员操作的空间，内壁做了平整化的结构处理，方便后续储能设备、控制模块的排布。顶部与侧部的光伏板是建模的核心部分，共设置六块标准尺寸的光伏组件，其中四块布置于舱顶，采用倾斜安装角度，建模时精准计算了倾斜角度以适配不同纬度的太阳高度角，剩余两块布置于舱体侧立面，同样采用外翻倾斜的安装结构，每块光伏板都做了独立的安装支架结构，支架与舱体主体的连接部位做了加强筋设计，保证结构强度，光伏板表面做了深蓝色的光伏电池片纹理材质，还原真实光伏组件的视觉效果。材质渲染阶段，舱体主体外壳采用深棕色哑光金属材质，模拟防锈喷涂的金属舱体质感，台阶采用深灰色防滑金属材质，门板与舱体外壳材质保持统一，舱门打开后内部地面采用浅木色纹理材质，模拟防滑木地板的视觉效果，光伏板表面采用带轻微反光的深蓝色玻璃材质，边缘做了黑色的封边材质处理，支架采用银灰色金属材质，还原铝合金支架的质感。设计思路上，该概念站尝试整合太阳能与风能的复合能源供给，舱顶预留的竖向杆件为小型风力发电机的安装位，可根据使用场景加装风电组件，实现风光互补的能源供给，整体结构紧凑，可作为偏远地区临时供电站、户外科考站点、小型离网储能站点使用，建模过程中对所有活动部件做了运动干涉检查，保证舱门开合、光伏板角度调整时不会出现结构碰撞，所有零部件的尺寸都遵循通用工业标准，方便后续拆解加工与实际落地生产，模型的装配层级清晰，每个子部件都可单独导出用于工程图纸的生成。
