Amarok摩托车轻量化三支架结构设计

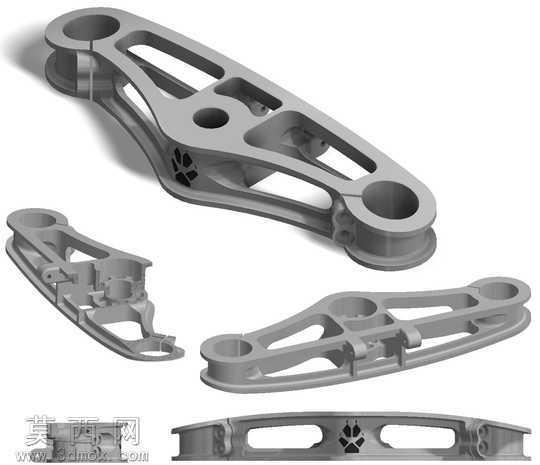

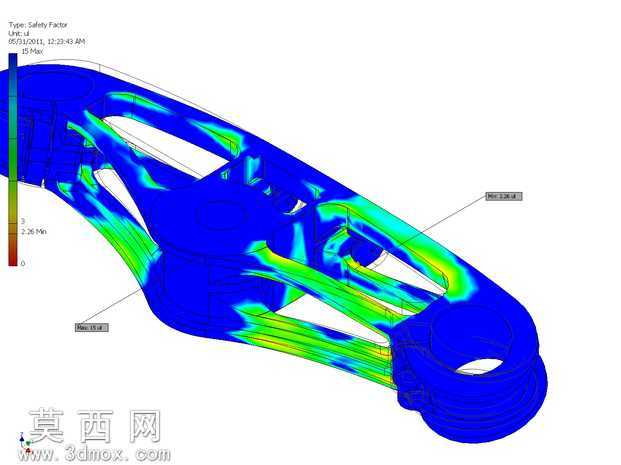

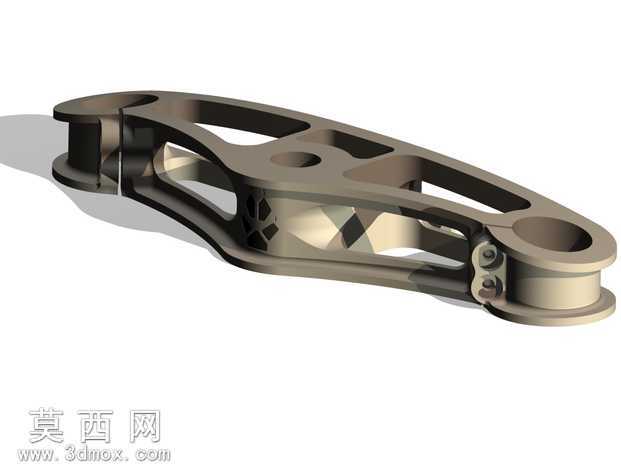

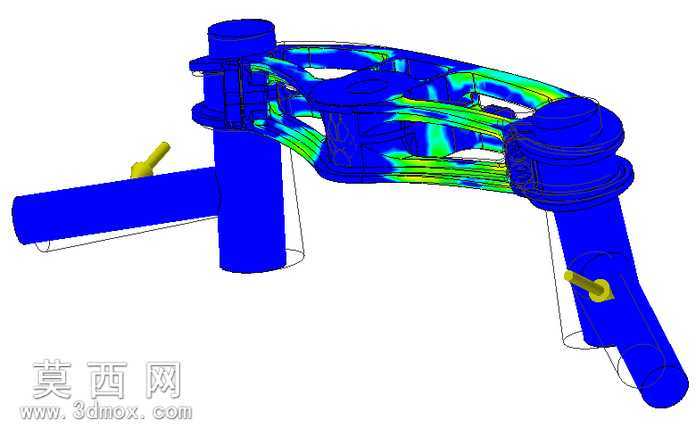

本作品为面向Amarok车型开发的摩托车三支架三维结构设计，建模阶段依托Autodesk Inventor平台完成全参数化特征构建，从基础草图绘制阶段就严格遵循机械加工工艺约束，对支架的安装孔位、铰接配合面、连接耳片等关键装配特征做了精准的尺寸定义，确保各特征的形位公差符合实际装配要求。建模过程中采用了实体建模与拓扑优化相结合的设计思路，在保证支架整体结构刚度的前提下，对非主要受力区域做了镂空减重处理，通过连续的流线型镂空腔体设计，既削减了构件的整体重量，也避免了直角结构带来的应力集中问题。材质设定选用6061-T6铝合金作为加工基材，渲染阶段对材质做了精细化参数调整，还原了铝合金哑光金属的表面质感，同时通过光影渲染清晰呈现了支架的曲面过渡、壁厚变化以及铰接部位的细节结构，直观展示构件的整体形态。结构设计上严格匹配4.5毫米的板材厚度要求，针对支架的铰接端做了加厚补强处理，对安装孔周边做了翻边强化设计，提升孔位的抗挤压、抗疲劳性能。设计过程中同步完成了非模态受力分析，模拟支架在实际工况下承受125Lb作用力时的受力状态，验证结构的力学性能：经仿真校验，该支架的最小屈服强度安全系数达到2.06，满足摩托车行驶过程中的动态载荷安全要求，最大位移量控制在0.75毫米以内，不会因受力形变影响装配精度与使用稳定性。整体结构采用一体化成型设计思路，减少了后续焊接、拼接的加工工序，最小加工圆角控制在3毫米，既适配常规铣削加工的刀具要求，也进一步降低了应力集中风险，兼顾了轻量化、结构强度与加工可行性，能够满足摩托车改装或量产配件的实际使用需求。
