3D打印概念运动喷气机结构设计方案

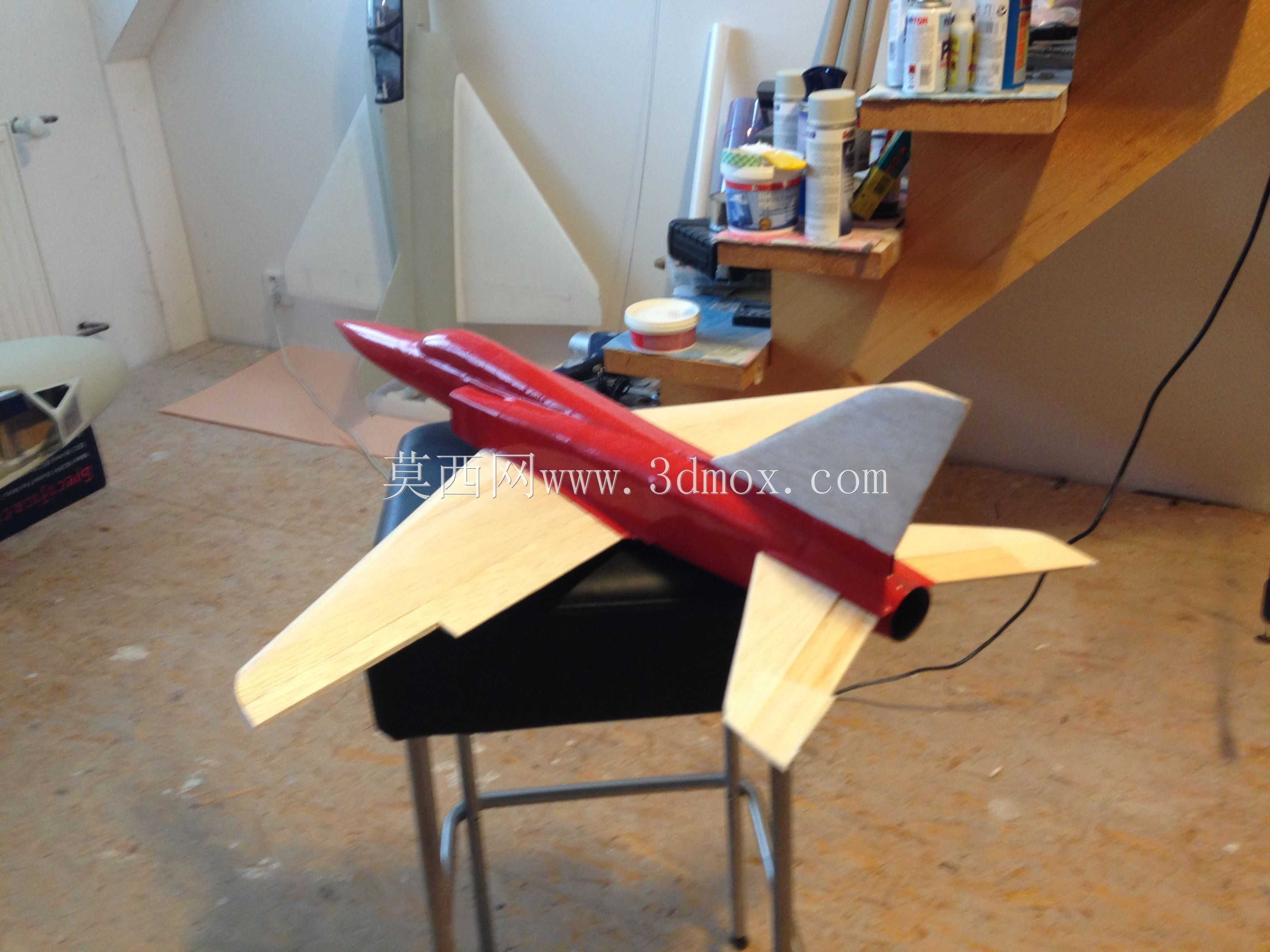

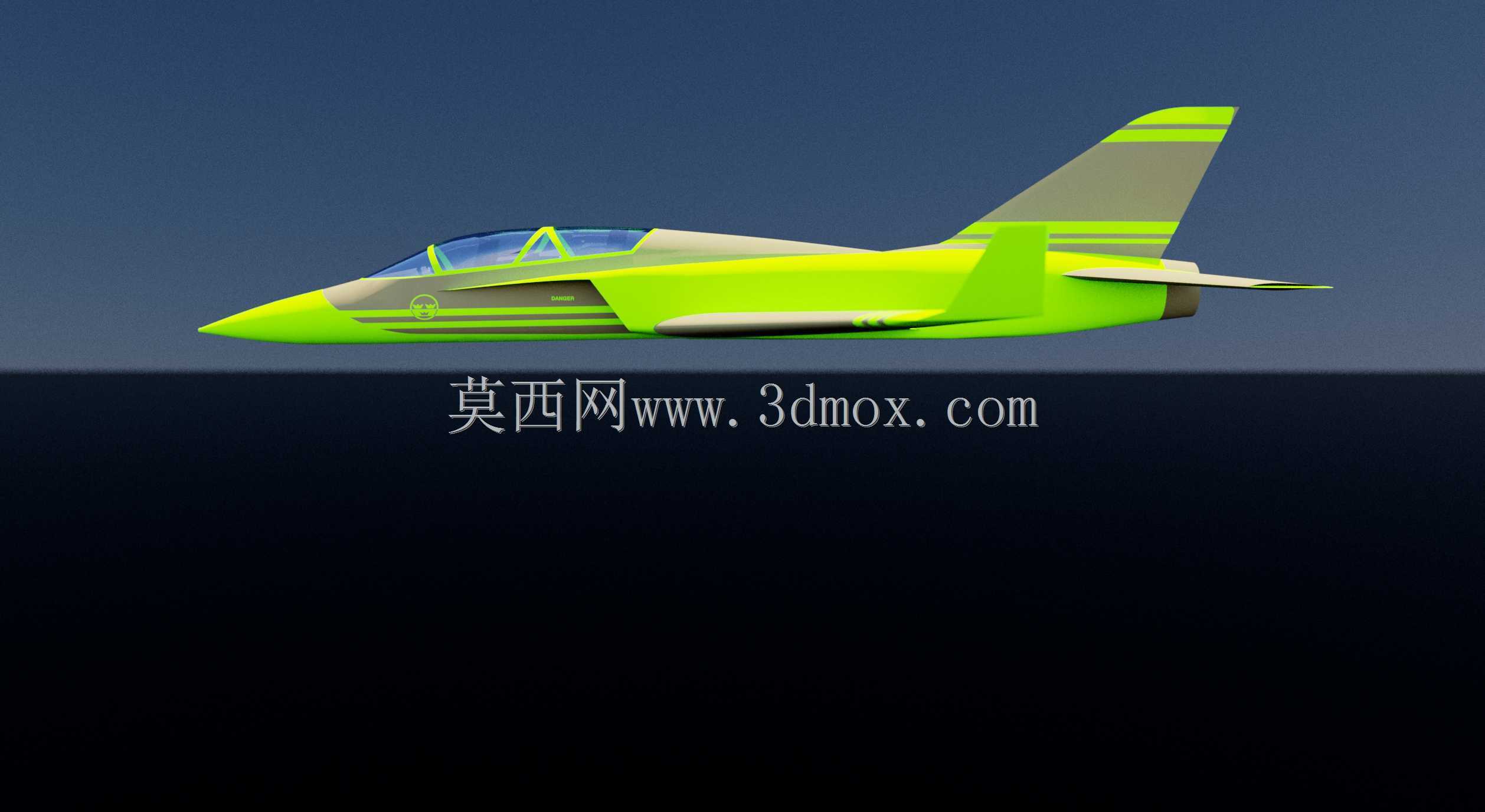

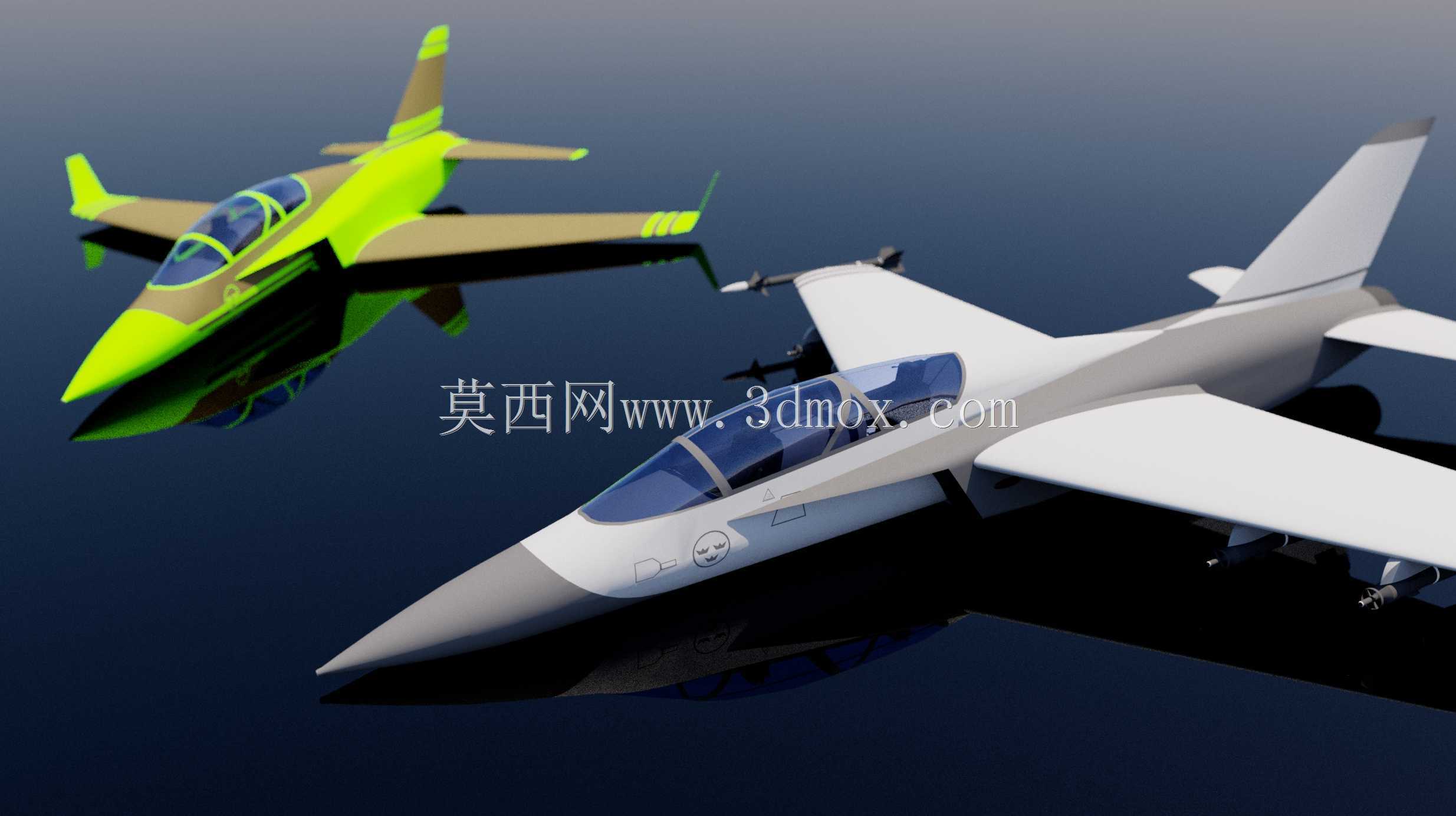

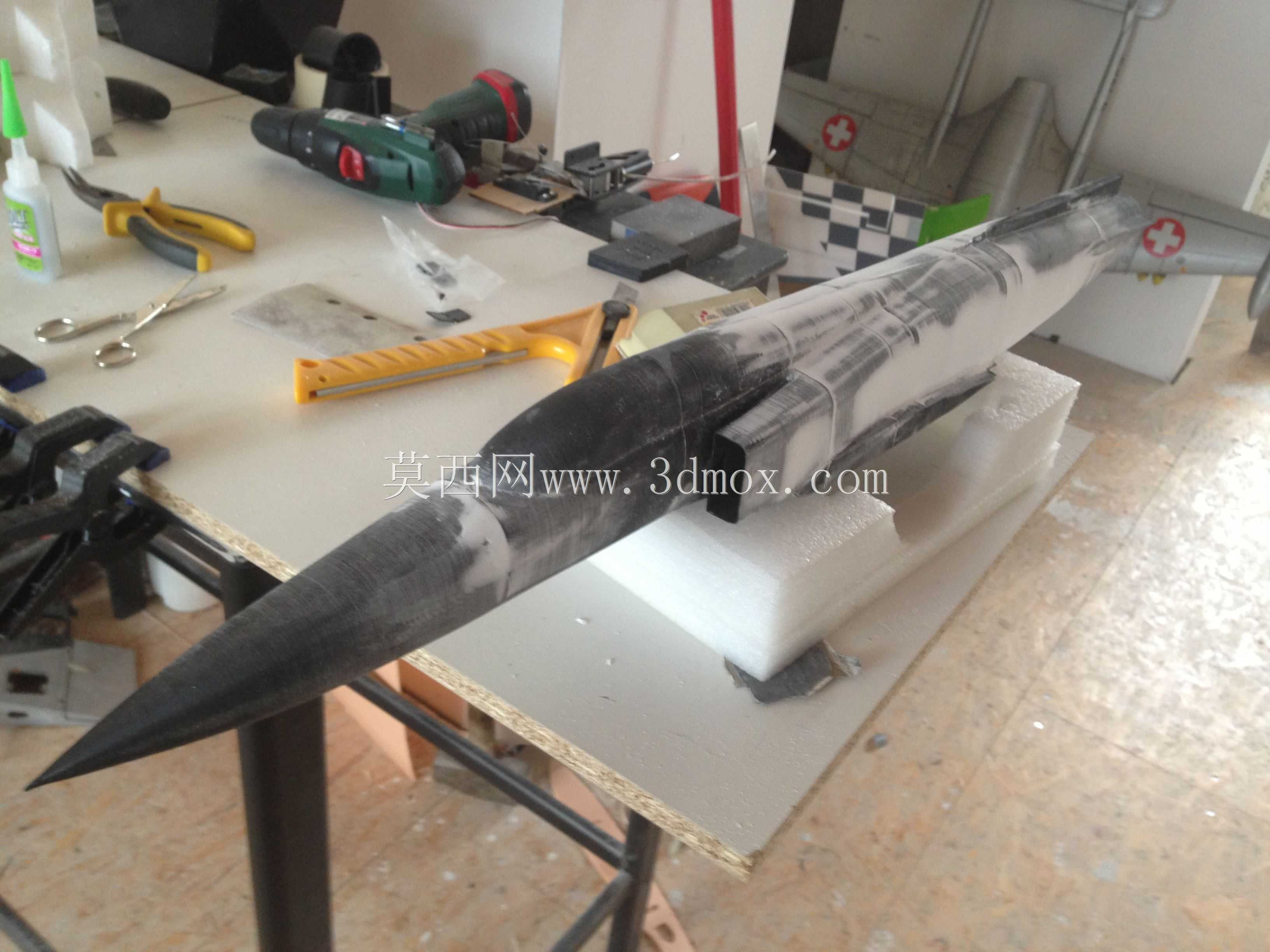

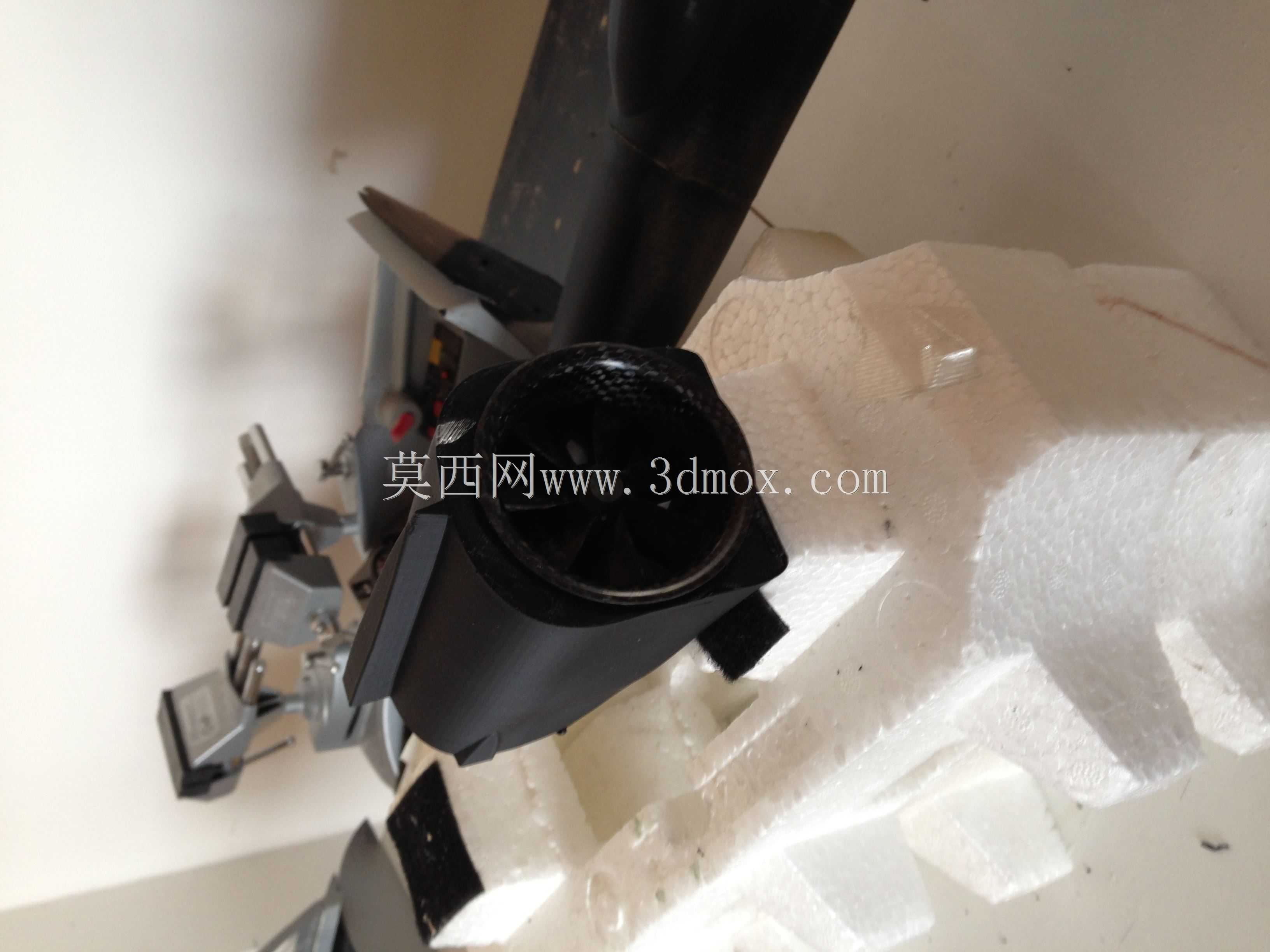

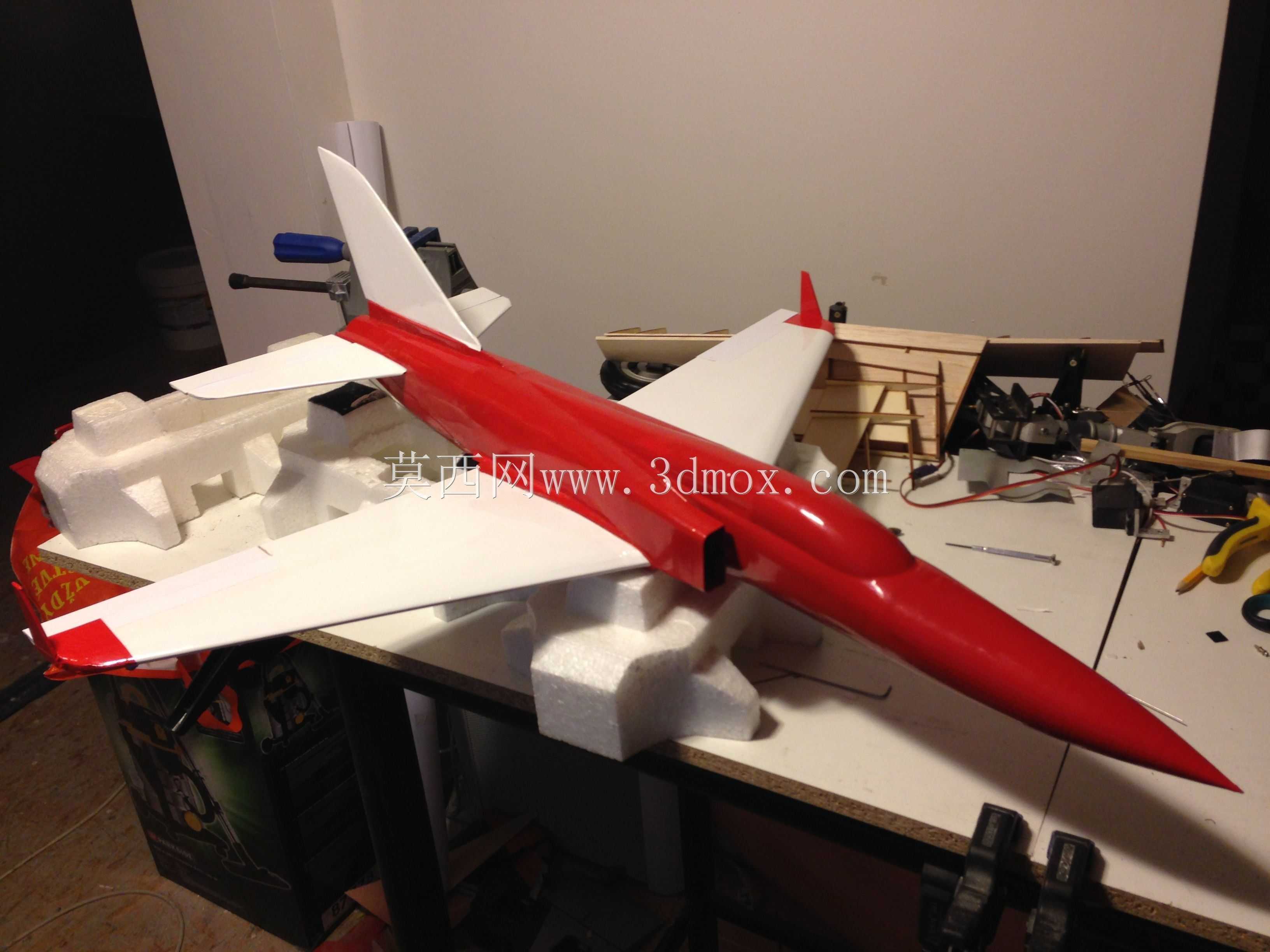

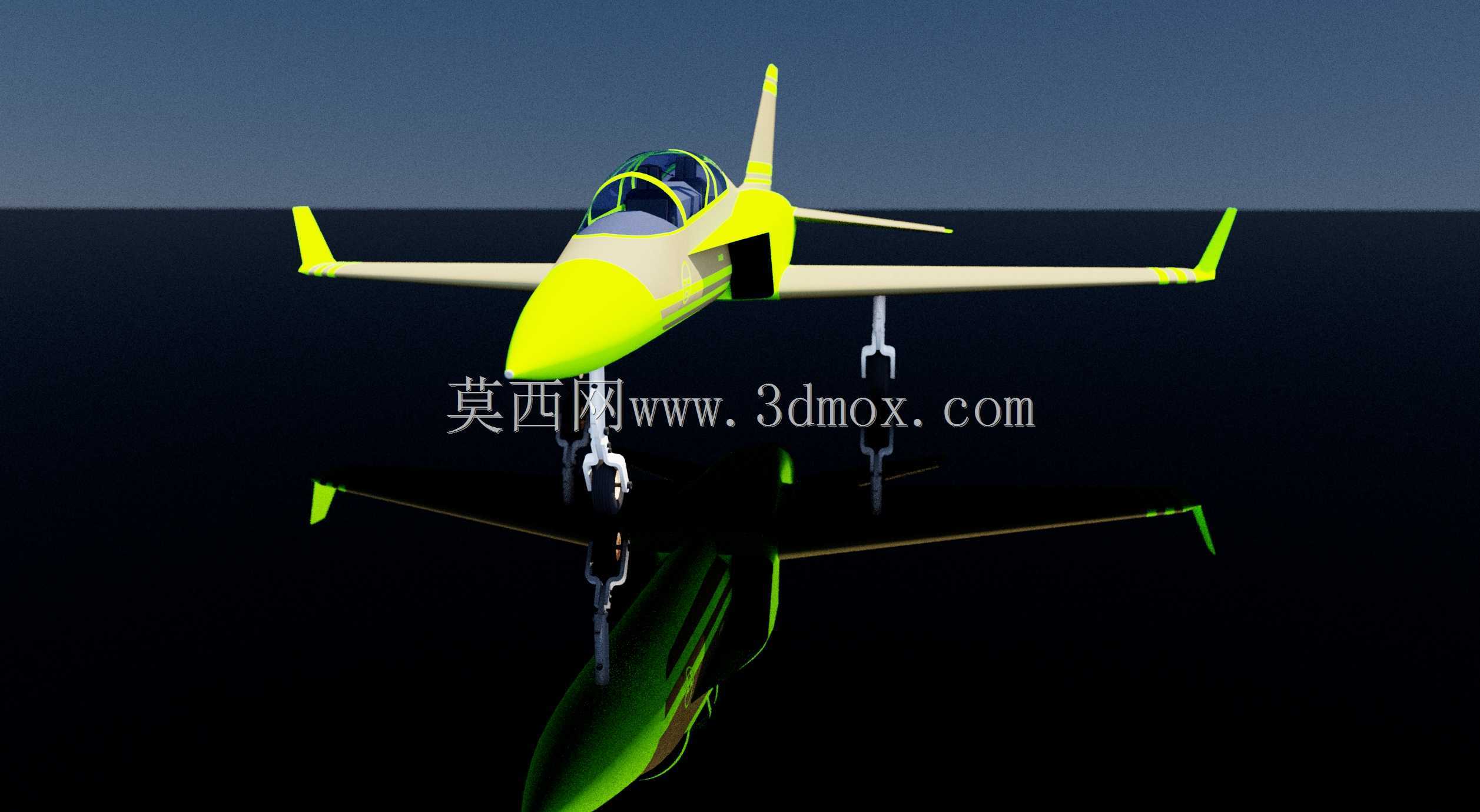

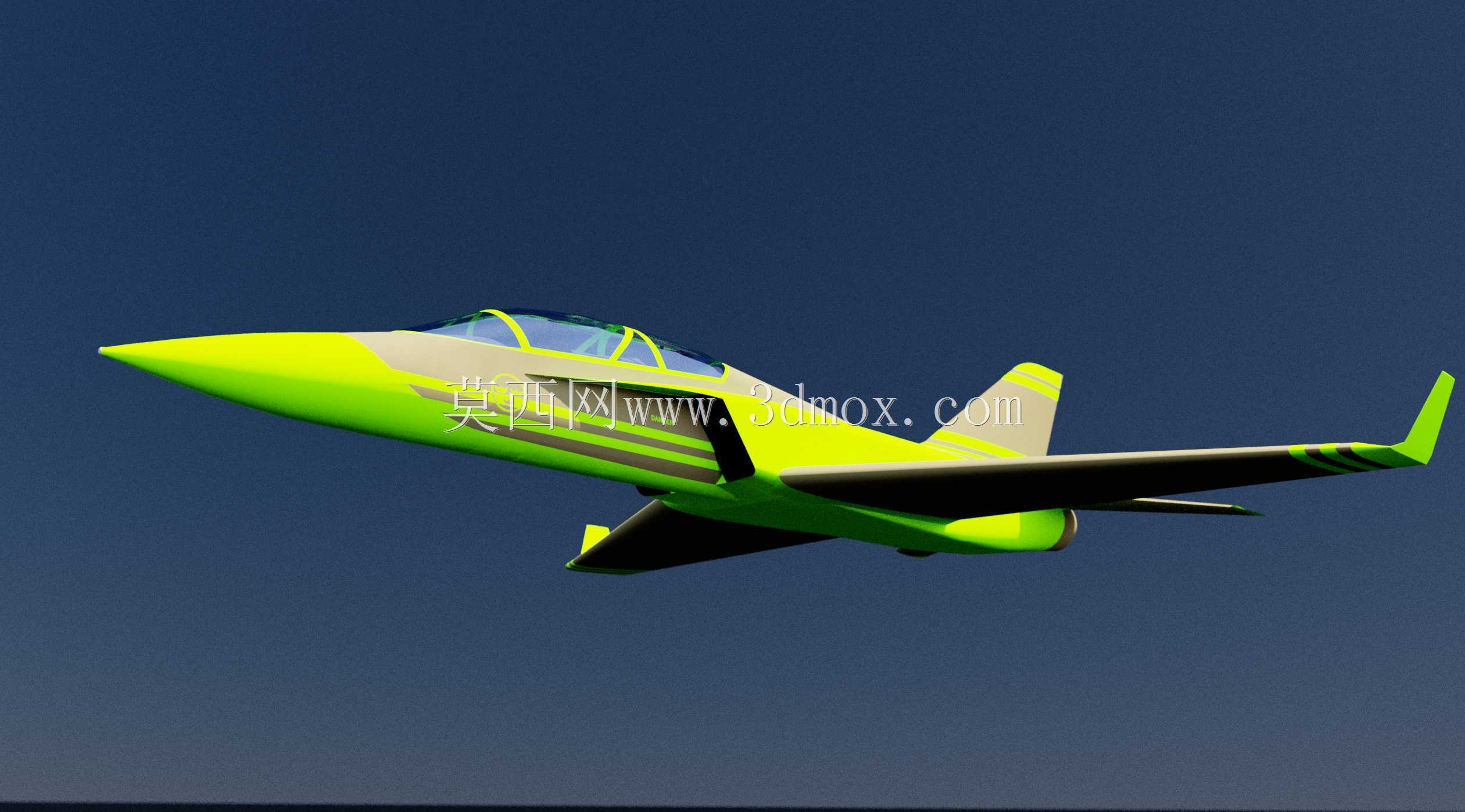

　　这款概念运动喷气机的设计，最初面向桌面级3D打印制作航模的应用场景，机身主体结构可通过熔融沉积成型工艺一体打印完成，机翼部分选用巴尔沙木材料加工，兼顾结构强度与整机重量控制，适配个人航模爱好者自制、航空科普教学演示、小型飞行器原理验证等多个使用场景。推进系统选用直径50mm的全碳风扇作为动力核心，在设计阶段就预留了风扇安装位、电机固定座与走线槽的安装边界，无需二次打磨修配即可完成动力组件的装配，整机重心位置经过反复校核，匹配动力输出特性调整了机翼后掠角与水平尾翼的配平角度，避免飞行过程中出现抬头力矩过大或者俯冲失稳的问题。机身外形采用流线型融合体设计，座舱盖部分做了一体化曲面处理，打印时可选用透明耗材直接成型，无需额外粘接透明件，

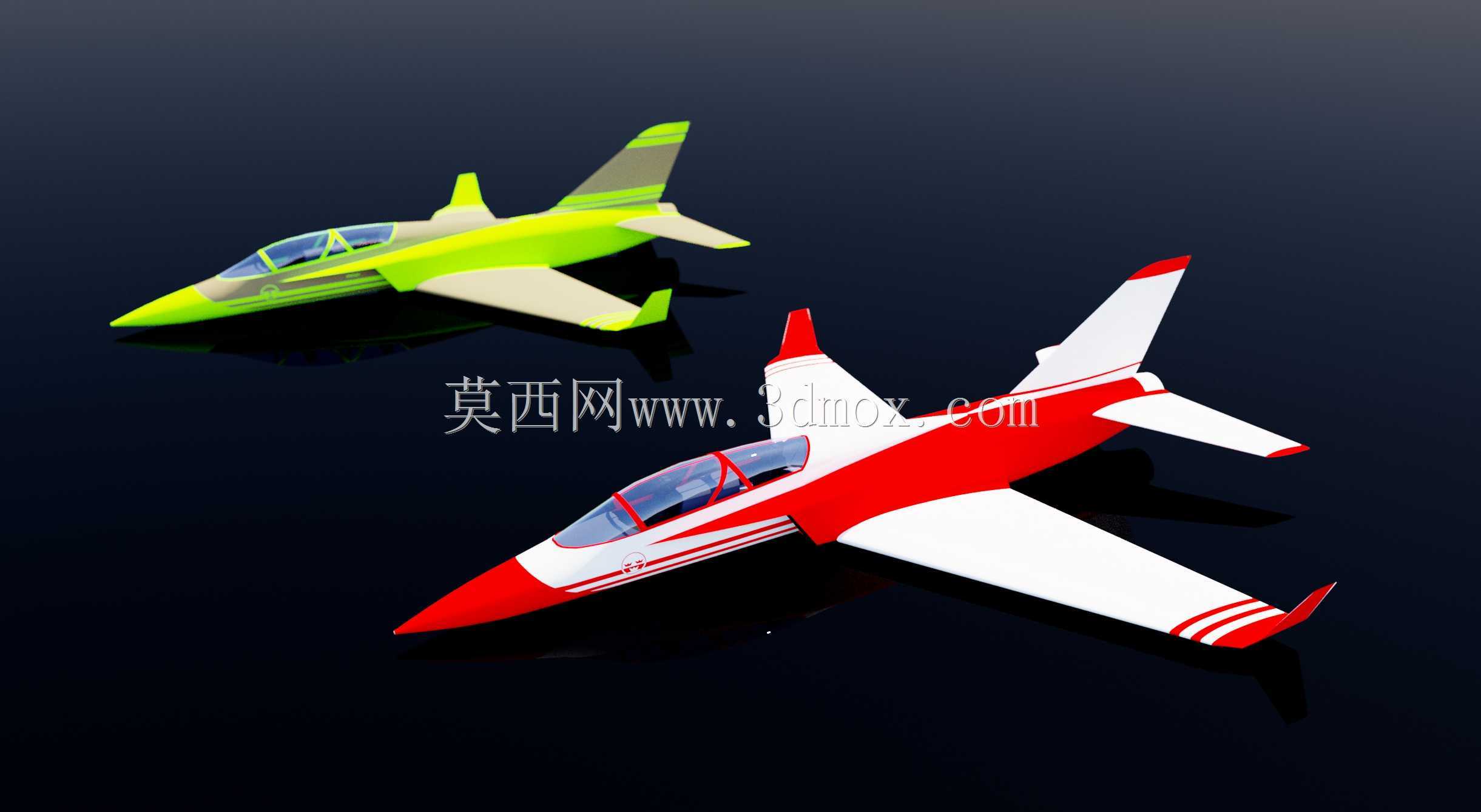

　　减少装配工序带来的外形公差。垂尾部分设置了条状装饰结构，在不增加额外飞行阻力的前提下提升了外观辨识度，机身侧面预留了标识粘贴的平整区域，方便使用者根据需求自行添加涂装或者编号。设计过程中针对3D打印的工艺特性做了多处适配优化，所有外露棱角均做了R2以上的圆角处理，避免打印过程中出现翘边变形，机身内部设置了纵横交错的加强筋结构，在控制壁厚1.2mm的前提下保证机身抗冲击强度，满足日常起降、轻微碰撞的使用需求。起落架位置预留了安装孔位，可根据使用场景选择搭配固定起落架或者收放式起落架，适配滑跑起飞与手抛起飞两种不同的起飞方式。整机各部件的拆分均考虑了普通桌面级3D打印机的成型尺寸限制，

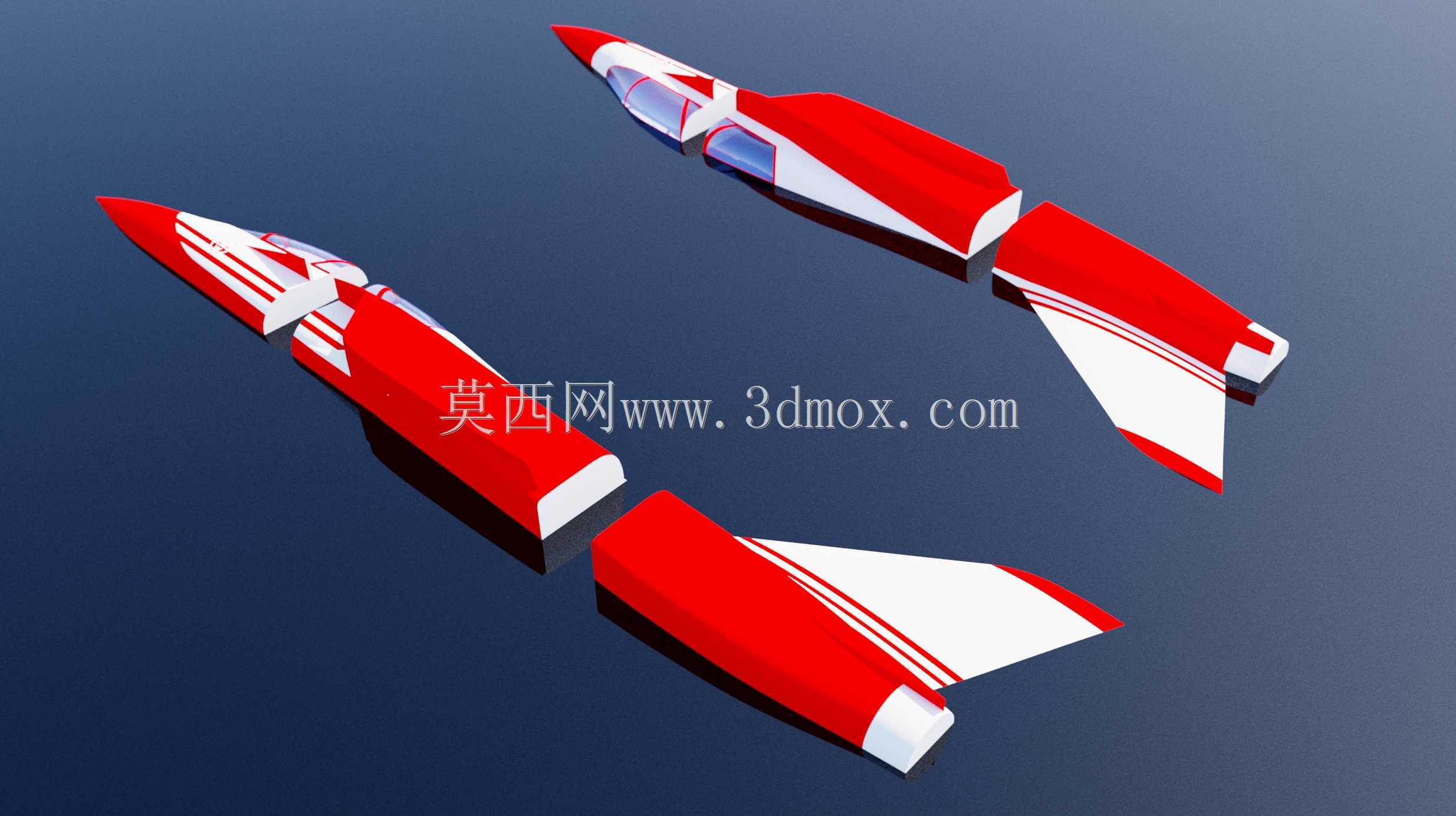

　　最大拆分部件的尺寸不超过200mm200mm150mm，无需大尺寸打印设备即可完成全部构件的制作，各拼接位置设计了定位止口，装配时可直接卡接定位，降低粘接对齐的难度。机翼与机身的连接采用插槽加定位销的结构，可快速拆卸更换，方便运输携带，也便于调整机翼安装角来适配不同的动力配置，满足不同飞行速度下的操控需求。尾喷口部分做了收敛式造型设计，既匹配风扇的气流导向需求，也还原了真实喷气机的外观特征，机身内部预留了电池、电调等电子设备的安装舱位，舱盖采用快拆结构设计，无需工具即可快速开启更换电池或者调试设备。
