适配120mmEDF的幻影概念航模骨架结构套件

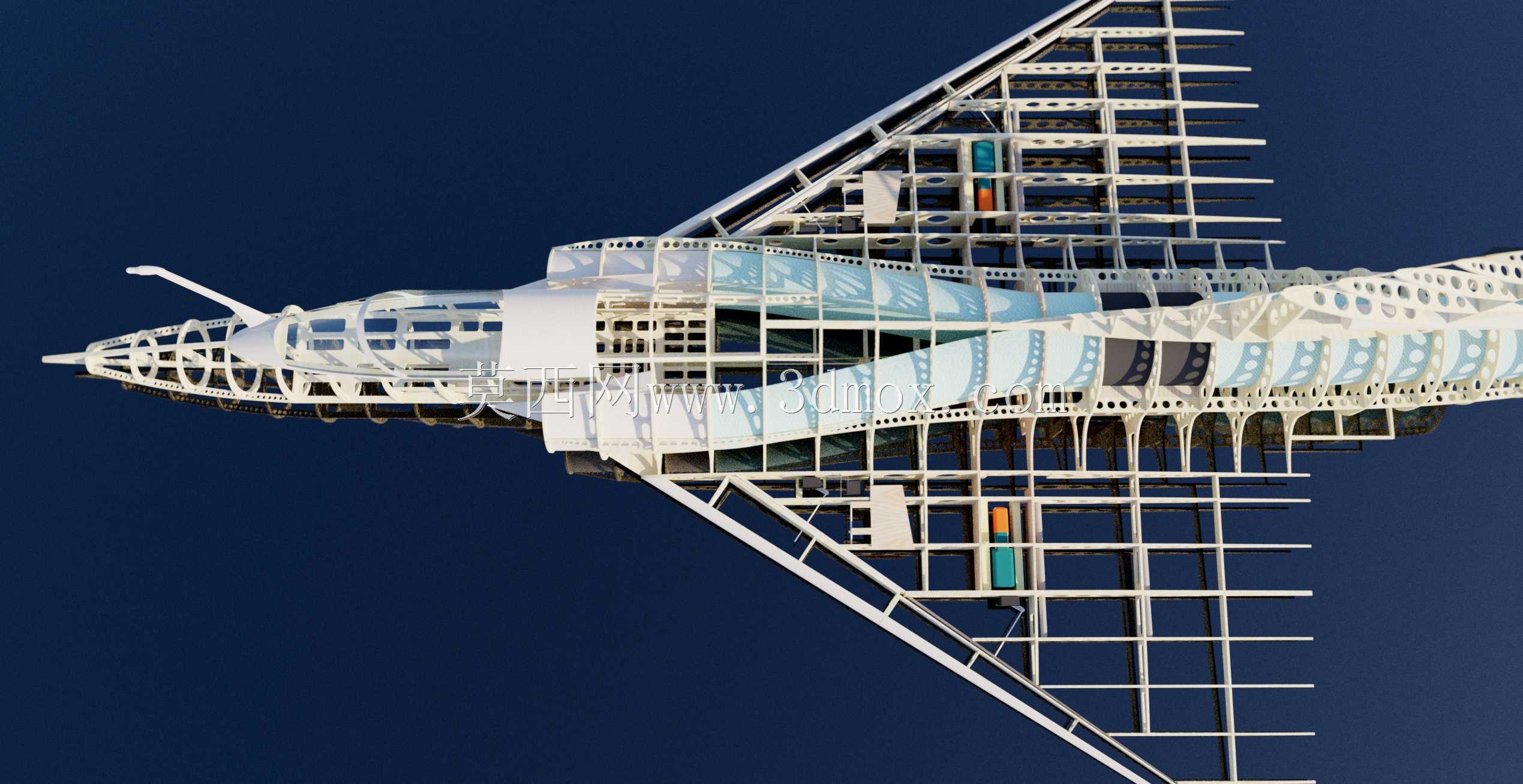

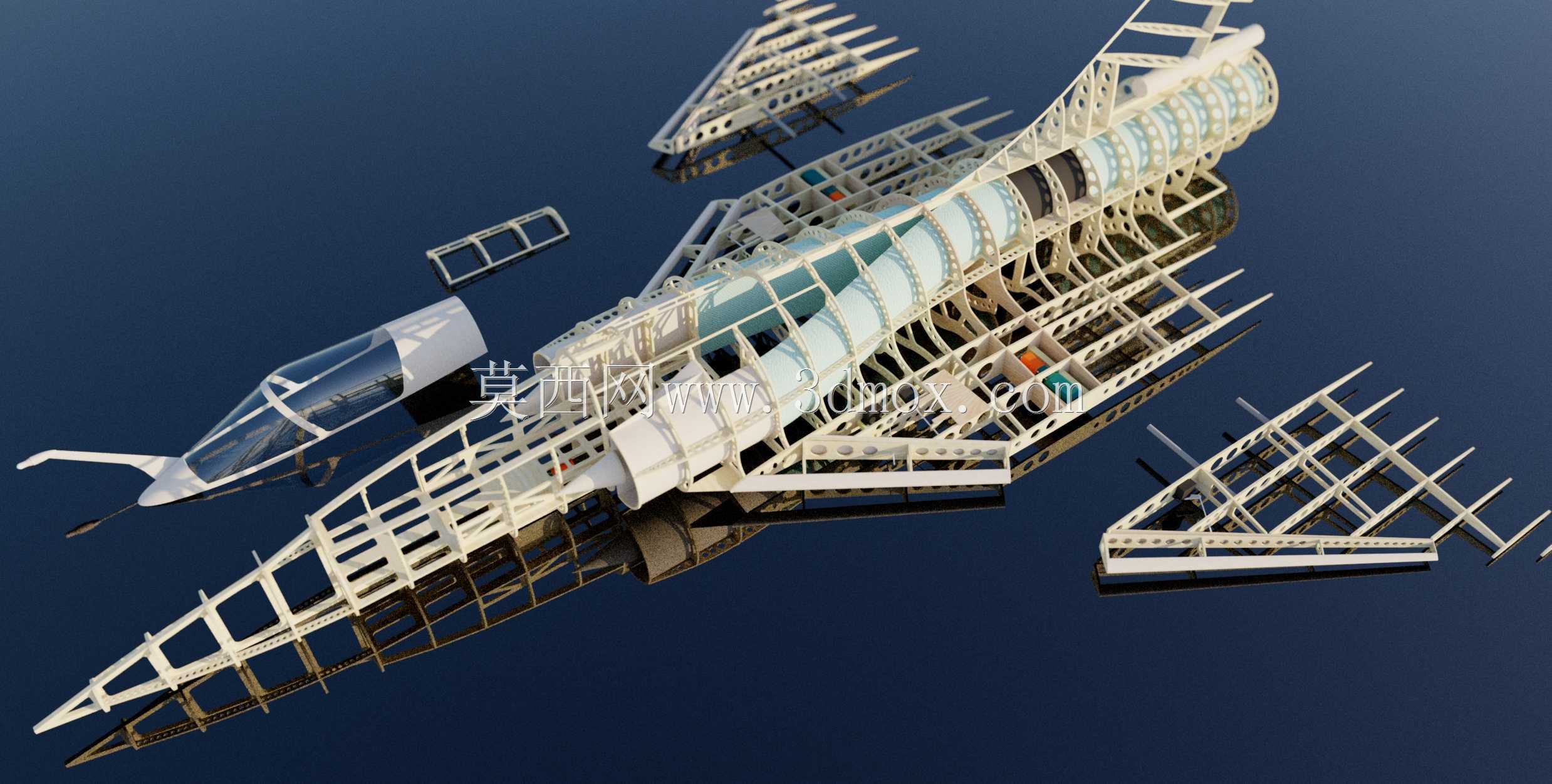

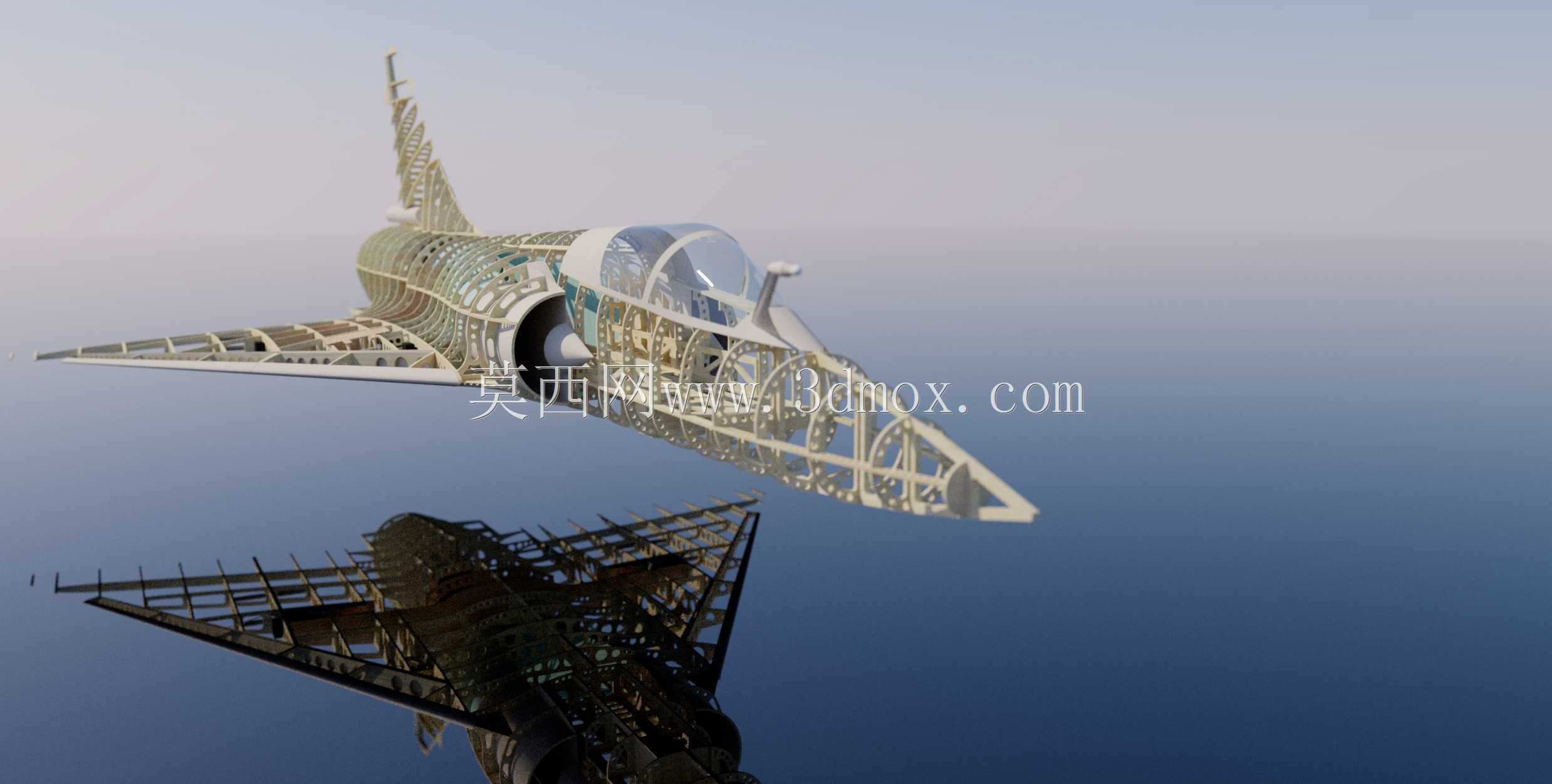

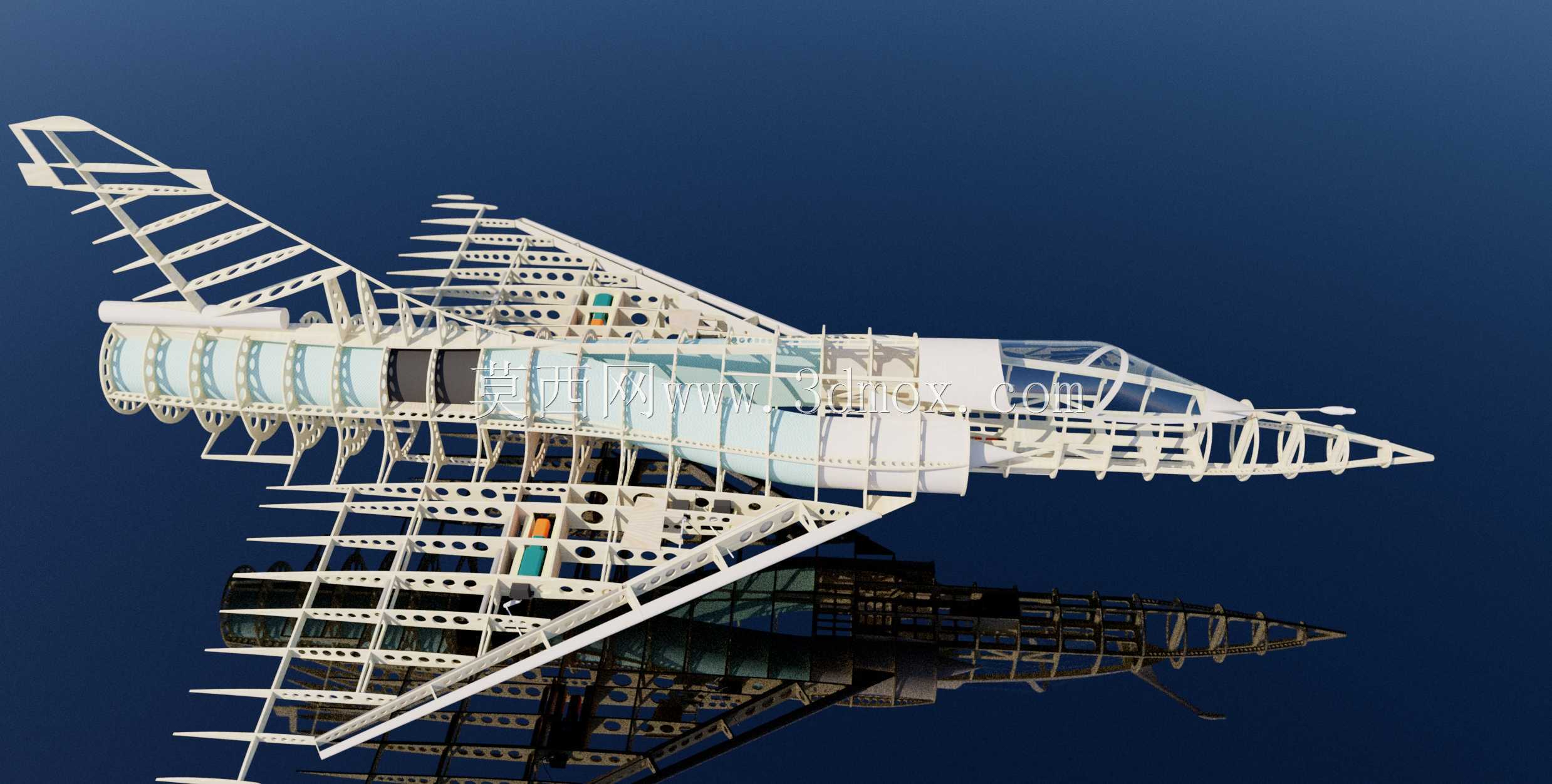

这套结构套件针对120mm口径电动涵道动力单元做适配设计，核心采用层板与轻木组合的桁架式骨架结构，在航模制作、静态概念展示、航空科普教具等场景都能适配使用。从结构设计逻辑来看，整体采用分段式龙骨排布，沿机身纵向设置主承力梁，翼身连接位置做了加厚层板预埋处理，能够承受涵道动力输出的大推力载荷，同时兼顾大机动飞行时的结构抗扭需求。机身段的骨架采用隔框加纵梁的经典布局，每个隔框都做了轻量化镂空处理，在保证结构刚度的前提下尽可能降低自重，隔框之间的定位卡槽做了公差匹配设计，拼装时不需要额外做大量修配，能够快速完成机身段的对齐组装。机翼部分采用翼肋与主梁组合的结构，翼肋按照选定的翼型曲线做数控切割成型，前缘位置预留了蒙皮贴合的安装余量，后缘位置做了薄化处理来保证舵面偏转的活动空间，翼根处的连接接头与机身主承力梁直接锁附，能够传递飞行过程中的升力与机动载荷。尾翼部分的骨架同样采用轻量化桁架结构，安定面与操纵面的转轴位置做了硬质层板加强，避免长期操纵出现转轴孔磨损松旷的问题。机头段的座舱骨架做了曲面适配设计，能够匹配配套的透明座舱罩安装，座舱内部预留了设备安装空间，可以放置电调、接收机、电池等航电设备，设备舱的位置做了重心匹配设计，组装完成后不需要额外添加过多配重就能满足整机重心要求。从安装边界来看，机身涵道舱的内径严格匹配120mm涵道风扇的外径尺寸，涵道安装座做了减震衬垫预留位，能够降低涵道运转时的振动传递到机身结构；起落架安装位置在机身腹部主承力框处，预留了起落架固定的安装孔位，可以适配前三点式起落架的安装需求。整套构件的切割精度控制在航模拼装的合理公差范围内，所有连接位置都做了导角处理，避免拼装时出现应力集中导致的木构件开裂，表面处理预留了后续蒙皮覆盖的粗糙度，不管是采用热缩蒙皮还是轻木蒙皮都能获得足够的粘接强度。在实际使用中，这套套件既可以作为航模爱好者组装大尺寸涵道航模的基础结构件，也可以作为航空教学中展示飞机桁架式机身结构的演示教具，拆分状态下能够清晰展示飞机从龙骨、隔框到翼肋、蒙皮支撑的完整结构逻辑，帮助学习者理解飞行器结构的受力传递路径。
