苏33遥控航模轻木骨架结构套件

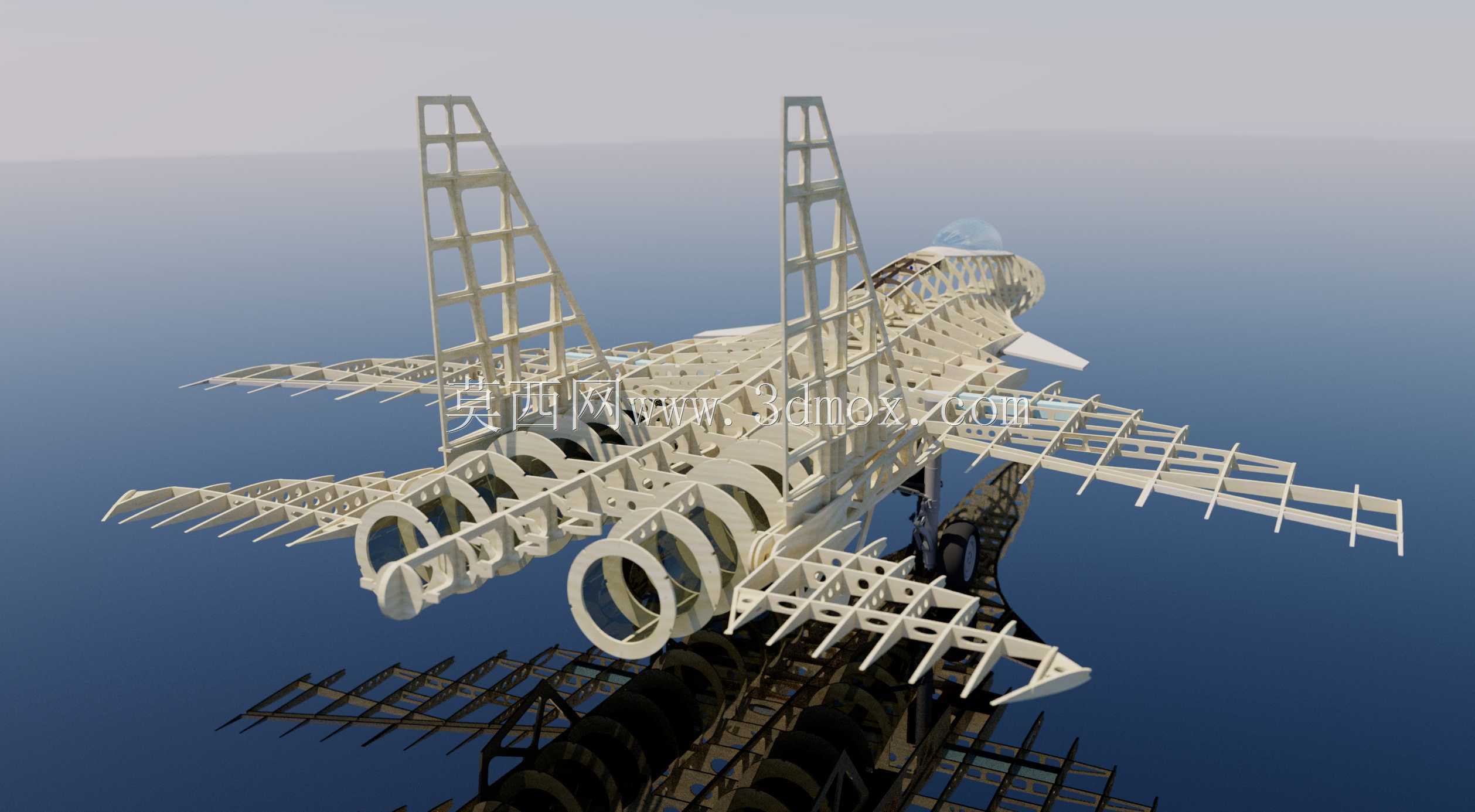

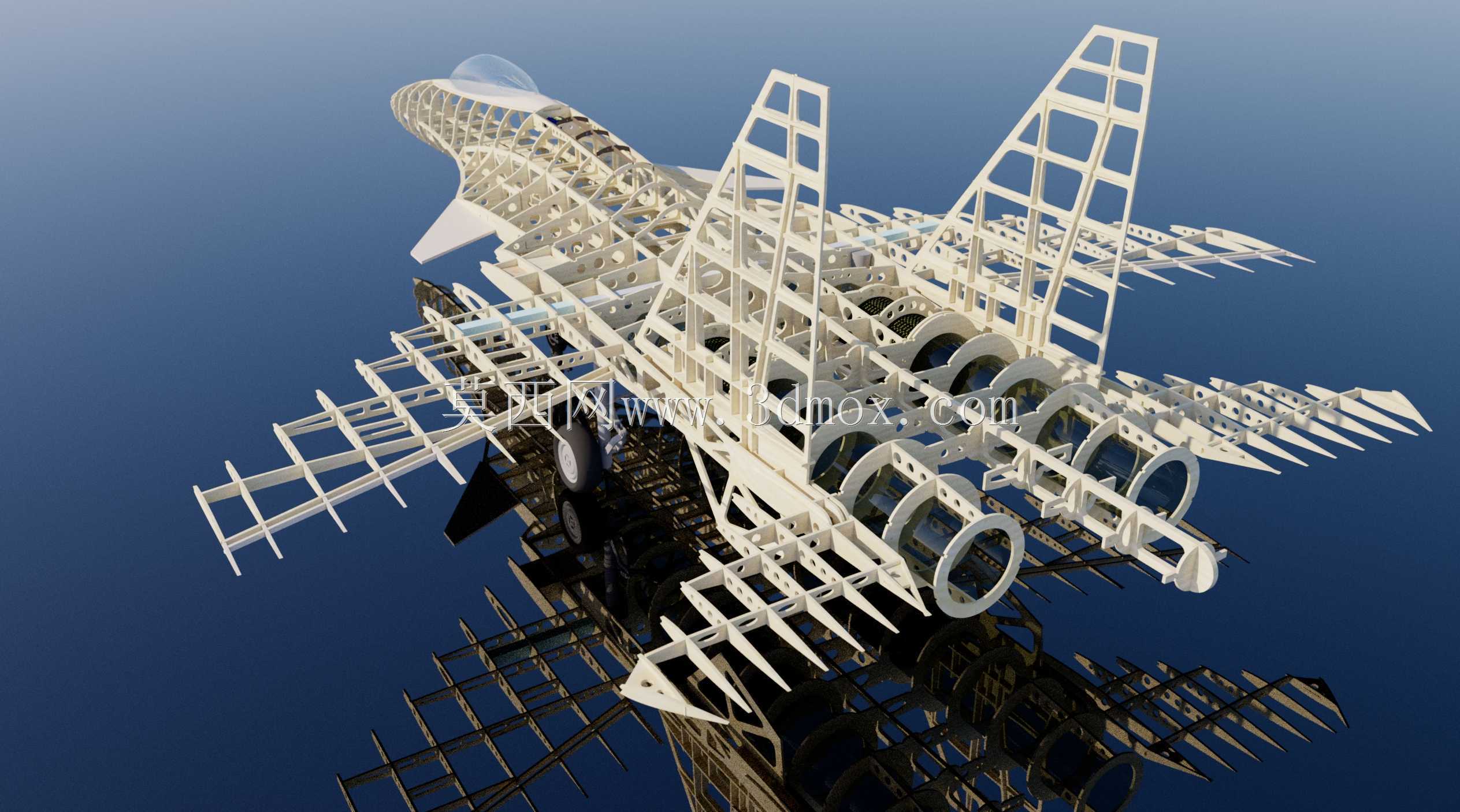

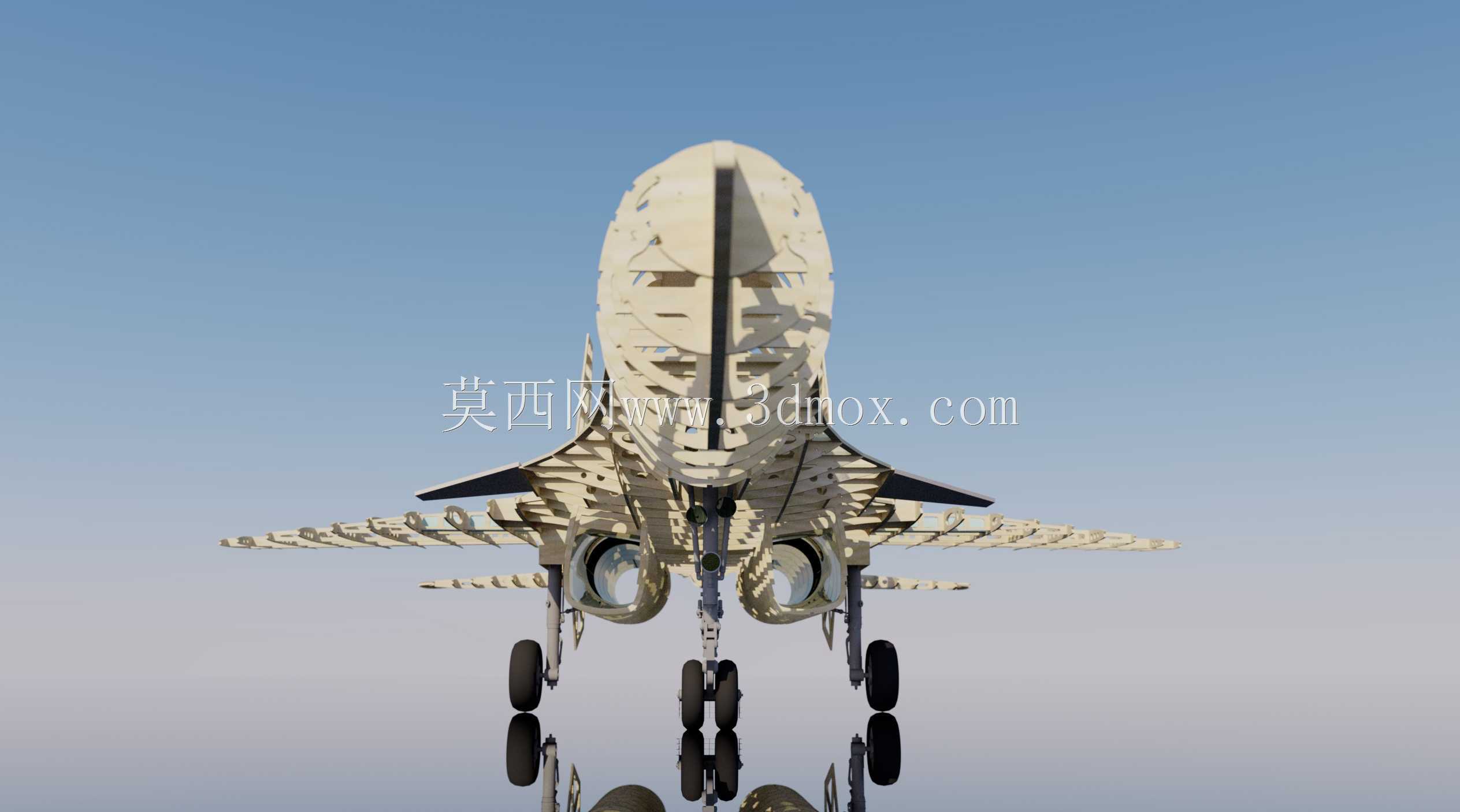

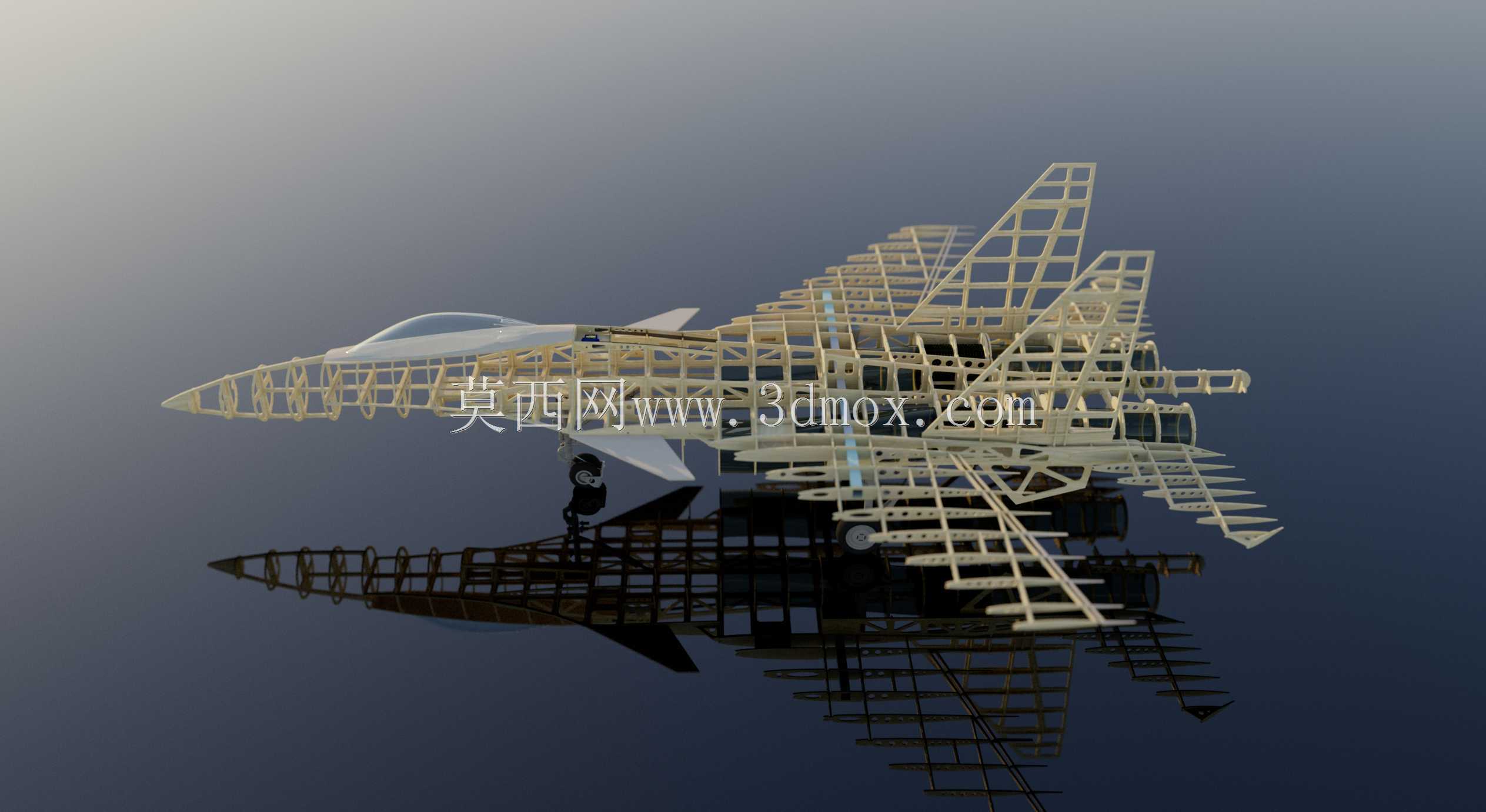

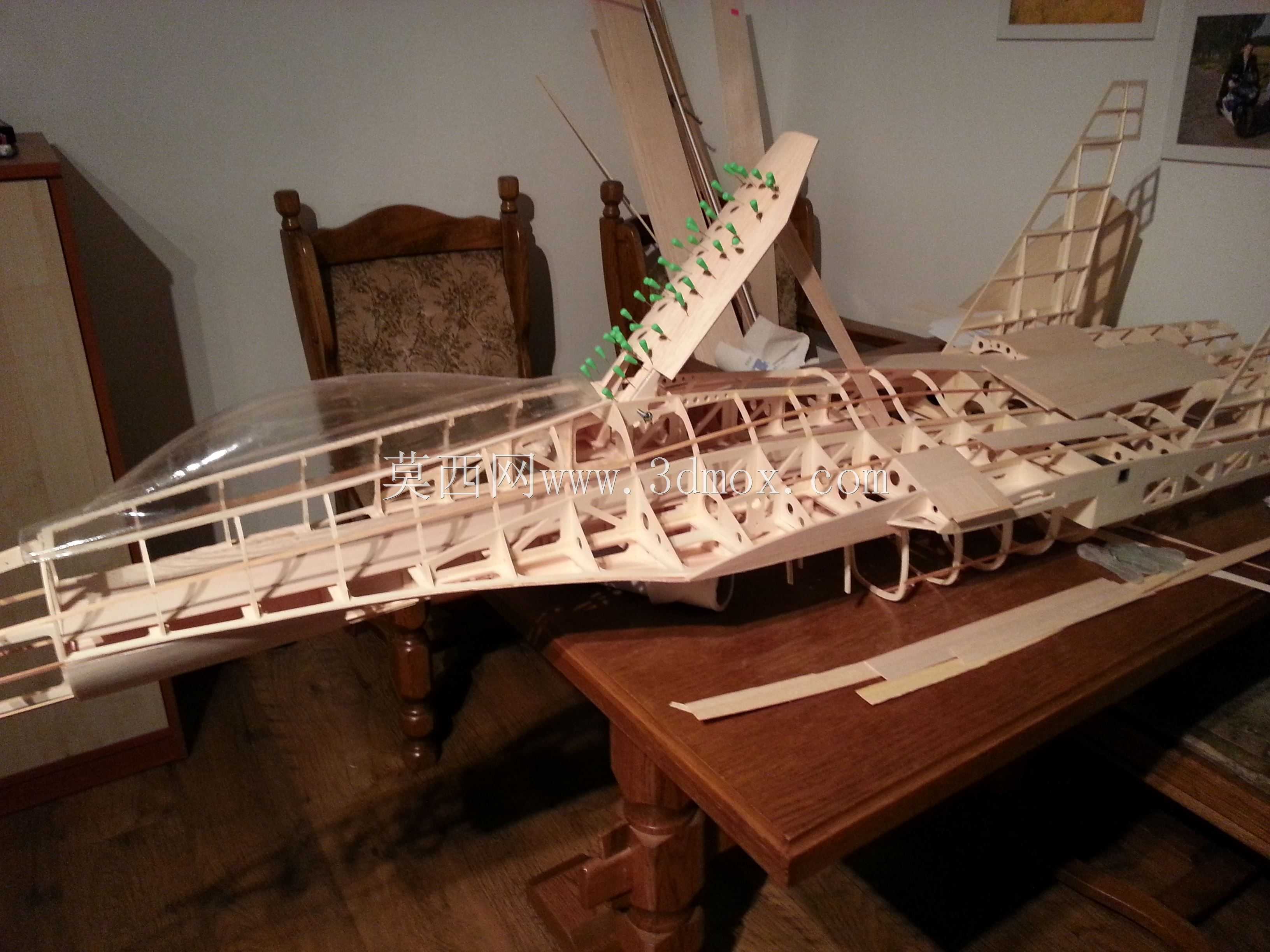

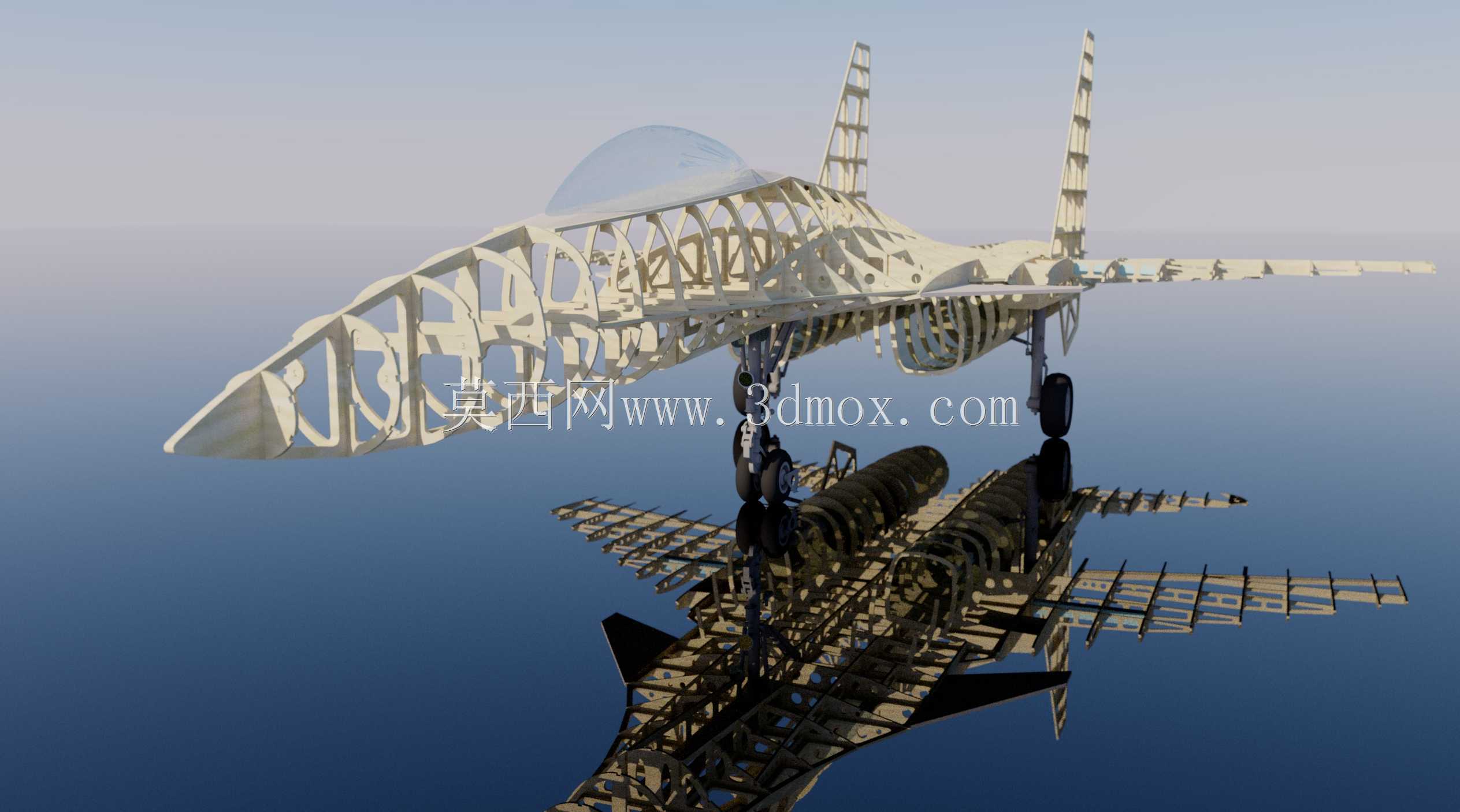

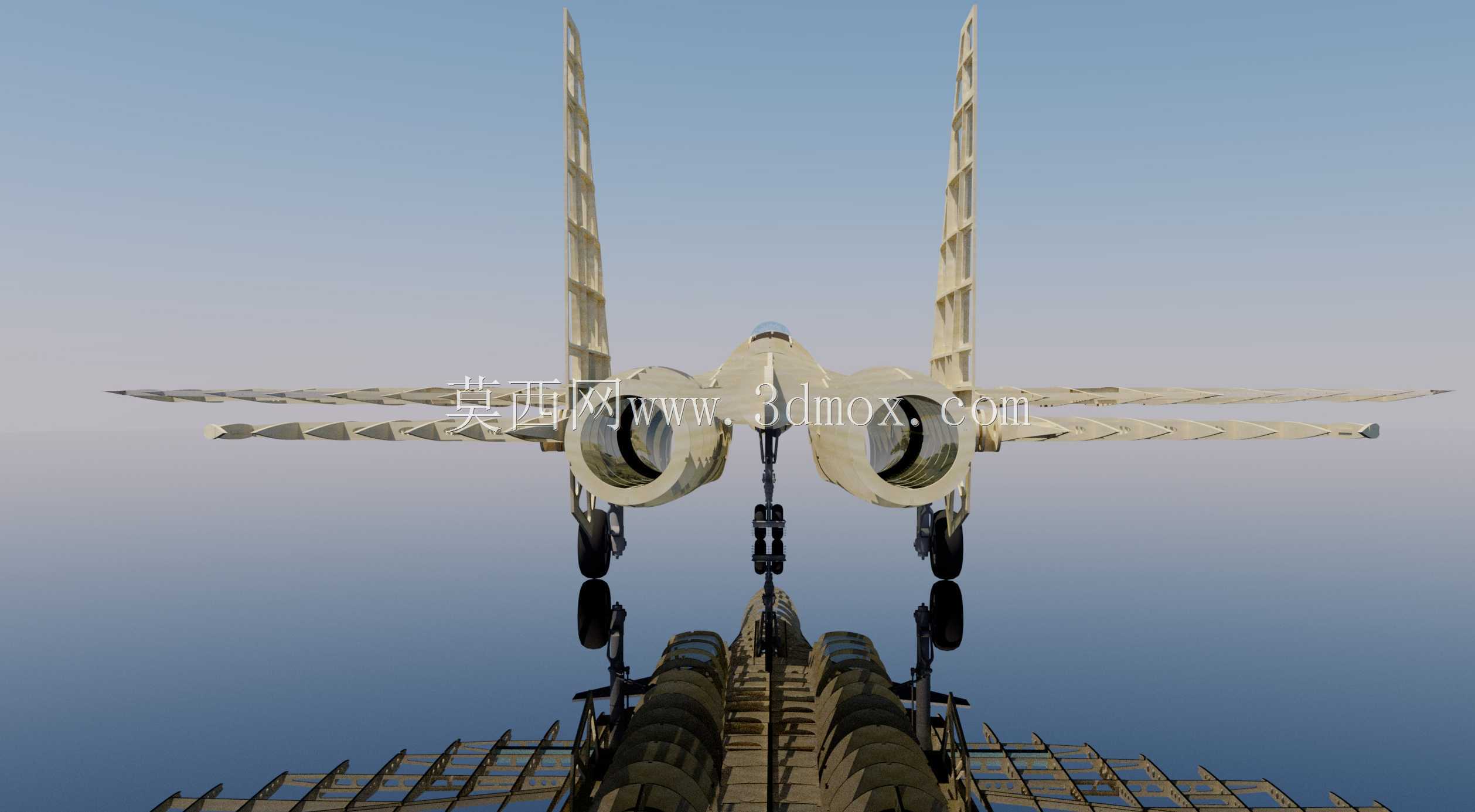

该套结构为适配双90毫米涵道动力单元的像真航模机体骨架，整体采用层板与轻木组合的桁架式结构设计，这类结构在像真航模制作领域应用十分广泛，既能够还原真机的气动外形轮廓，又能在保证结构强度的前提下尽可能降低整机自重，适配航模飞行的载荷需求。从结构布局来看，整机骨架沿机身纵向布置主承力梁，翼面、尾翼、垂尾部分均采用翼肋与前后缘条组合的传统木构航模受力形式，双垂尾的结构完全匹配苏33战机的外形特征，翼面预留了涵道动力单元的安装舱位，机身段的环形框结构依次排布，既承担机身外形的定型作用，也为设备舱、舵机安装位、起落架固定点提供充足的安装支撑。整机长度控制在2000毫米量级，飞行重量目标控制在8000克，这个尺寸量级的涵道航模在户外飞行场景中具备足够的抗风能力，同时也能兼顾像真度与飞行操控的灵活性，双发90毫米涵道的动力配置能够为整机提供充足的推重比，满足像真机的特技飞行与巡航飞行需求。设计过程中优先考虑了组装的工艺性，所有骨架零件均采用激光切割加工的适配接口，翼肋与梁的配合位、机身框与纵梁的插接位都预留了精准的装配公差，不需要制作者额外做大量的修配工作，能够大幅降低像真航模的制作门槛。结构受力层面，机身主承力梁贯穿前后，从机头设备舱一直延伸到尾喷口位置，翼根处做了结构加强处理，能够承受大机动飞行时翼面传递的弯矩与扭矩，垂尾与平尾的连接位也设置了加强衬片，避免舵面高频动作带来的结构疲劳。涵道安装位的环形框做了加厚处理，既能够固定涵道单元，也能承受涵道工作时产生的振动与反推力，起落架安装位的骨架采用高密度层板制作，能够承受起降过程中的冲击载荷。整机骨架完成蒙皮覆盖后即可形成完整的气动外形，内部预留的走线槽、设备安装空间能够适配标准航模电调、接收机、舵机、电池的布置需求，重心位置的调整区间也在骨架设计时做了预留，方便制作者根据实际设备配置调整整机重心，保证飞行稳定性。这类轻木骨架航模套件相比泡沫材质的像真机，具备更好的结构强度与修复性，飞行过程中的结构形变更小，气动效率更高，是像真航模爱好者制作大尺寸涵道战机模型的常用结构形式，在航模赛事、户外飞行体验、像真机收藏展示场景中都有广泛的应用。
