美规三脚直叶片电源插头三维结构设计

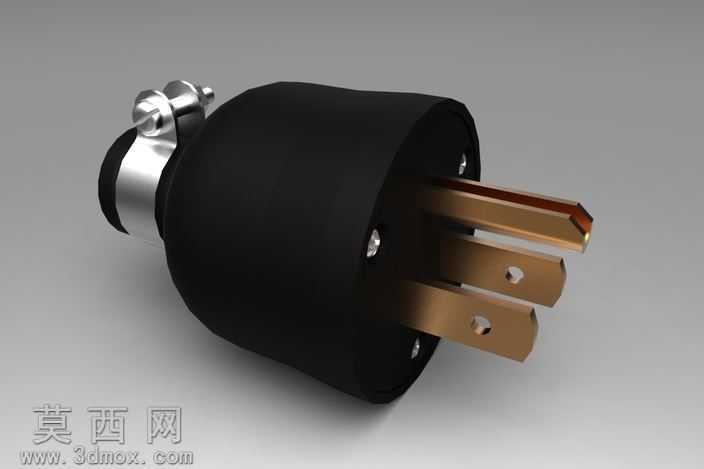

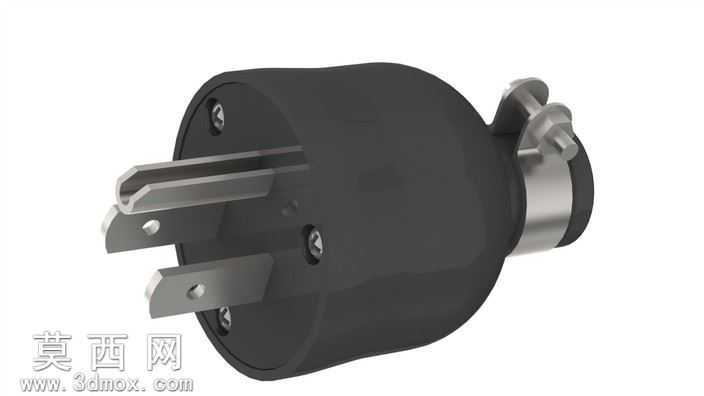

本作品为美规三脚直叶片式电源插头的三维参数化模型，建模过程严格遵循北美NEMA 5-15P插头的工业尺寸规范，采用SolidWorks完成全参数化特征构建，整体模型无外部参考、无建模错误，可直接用于结构验证、装配模拟与产品开模参考。建模阶段首先以插脚端面为基准绘制草图，对三个直叶片插脚分别做特征拉伸：接地插脚做圆角过渡与定位孔特征，零火线插脚做端部倒角与防脱卡槽结构，保证插脚的尺寸公差符合安规要求，插脚与内部基座的配合位置做限位凸台设计，避免插脚受外力出现偏移松动。插头主体外壳采用绝缘工程塑料材质，建模时通过旋转凸台构建主体曲面轮廓，外壳表面做细微的磨砂纹理处理，还原真实产品的防滑握持质感，外壳与插脚基座的配合位置设计卡扣与螺丝柱结构，通过两个十字螺丝实现上下壳体的紧固装配，螺丝孔做沉头设计保证螺丝安装后与外壳表面齐平。尾部出线位置设计金属锁紧夹结构，通过旋转翼形螺丝实现线缆的夹紧固定，避免线缆受拉拽时内部接线松脱，金属夹与外壳之间做绝缘衬垫结构，兼顾防护等级与电气安全要求。渲染阶段采用Keyshot完成材质与光影设置，外壳赋予哑光黑色PC工程塑料材质，调整粗糙度参数还原磨砂表面的漫反射效果；插脚与尾部金属夹赋予抛光镍合金材质，添加细微的拉丝纹理与环境反射，还原金属部件的真实质感；锁紧螺丝赋予不锈钢材质，调整金属高光参数凸显零件的加工细节。整体模型装配关系完整，所有活动部件保留合理的装配间隙，可实现尾部锁紧夹的螺丝旋拧动作模拟，模型同时导出STL格式可直接用于3D打印手板验证，结构设计充分考虑了实际生产中的注塑脱模、装配工序与安规要求，插脚的间距、伸出长度、叶片厚度均严格匹配对应插座的配合尺寸，外壳的握持弧度符合人体工学设计，插拔施力时受力均匀，不会出现硌手或打滑的问题。
