电动执行器配套对夹式蝶阀结构设计

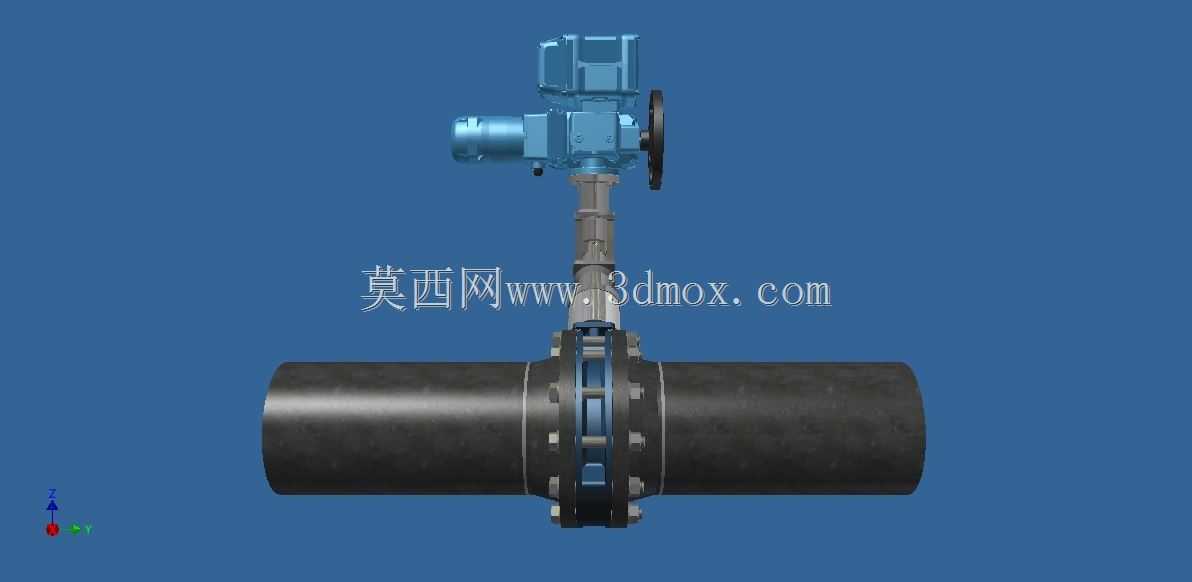

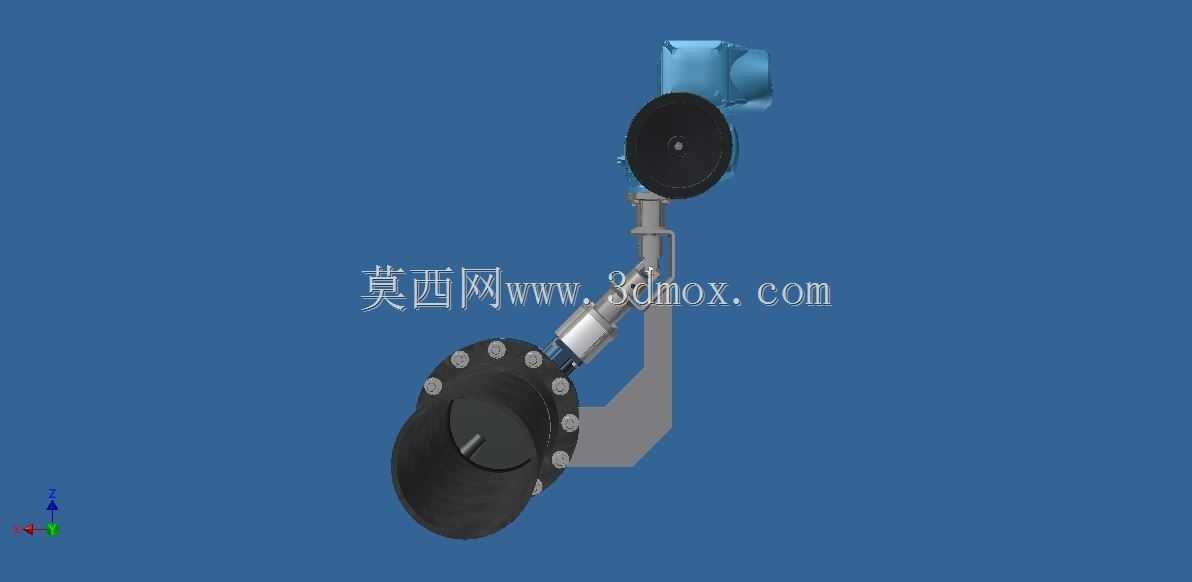

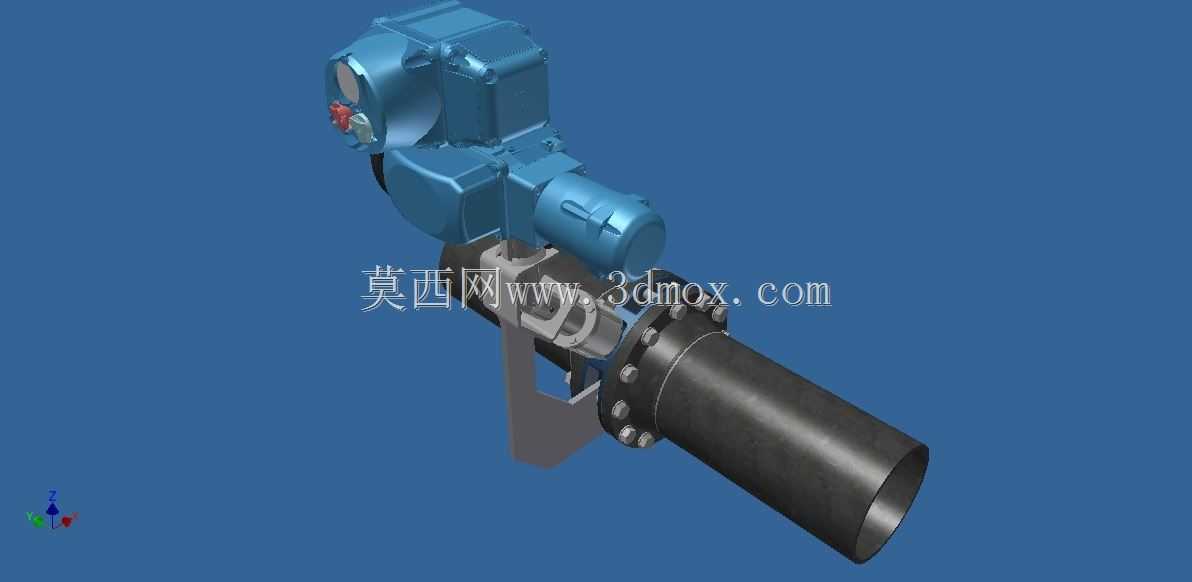

这套结构针对军工、市政流体输送管线的截断与调节需求开发，核心适配DN250公称通径的管线工况，执行器与阀体采用直连式装配结构，省去了传统支架连接的冗余传动环节，能有效降低传动背隙，提升阀位控制精度。从实际应用场景来看，这类阀门可覆盖给排水、油气输送、工艺流体管控等多类管线场景，军标通用件的属性也决定了其可在野外、高防护要求的场站环境下稳定运行，无需额外增设防护外罩即可应对户外温湿度变化、粉尘淋水等复杂工况。

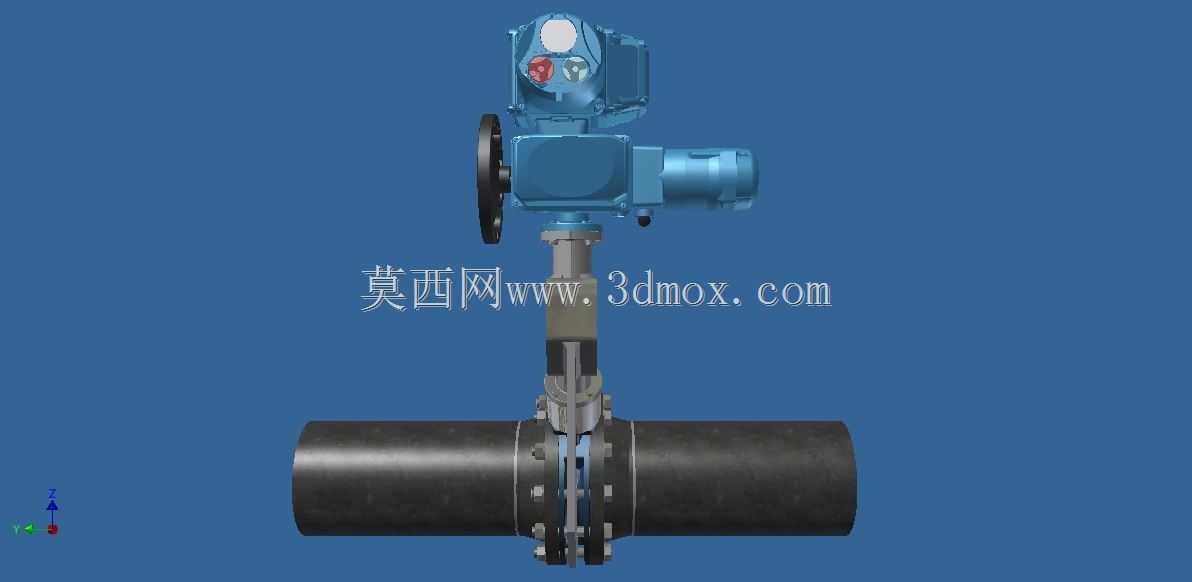

功能层面，电动执行器集成了开关量输出模块，可直接接入场站DCS控制系统实现远程阀位反馈与控制，无需额外加装信号转换组件；扭矩输出覆盖45Nm至500Nm区间，可适配不同压差工况下的阀板启闭需求，供电支持三相220V、380V、440V、480V交流以及24V直流两种模式，能兼容不同场站的供电体系，减少现场适配改造工作量。防护等级达到IP67与IP68标准，可满足短时浸水、长期高粉尘环境下的运行要求，执行器壳体采用铸铝材质做密封处理，接线端采用防水格兰头锁紧，避免潮气、粉尘侵入内部电气元件。

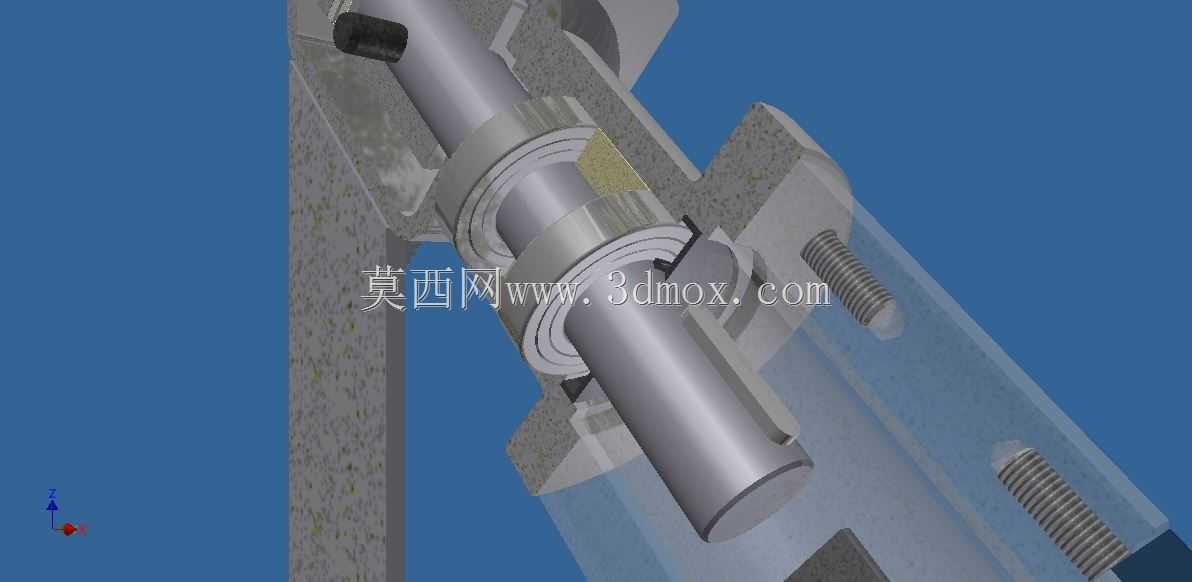

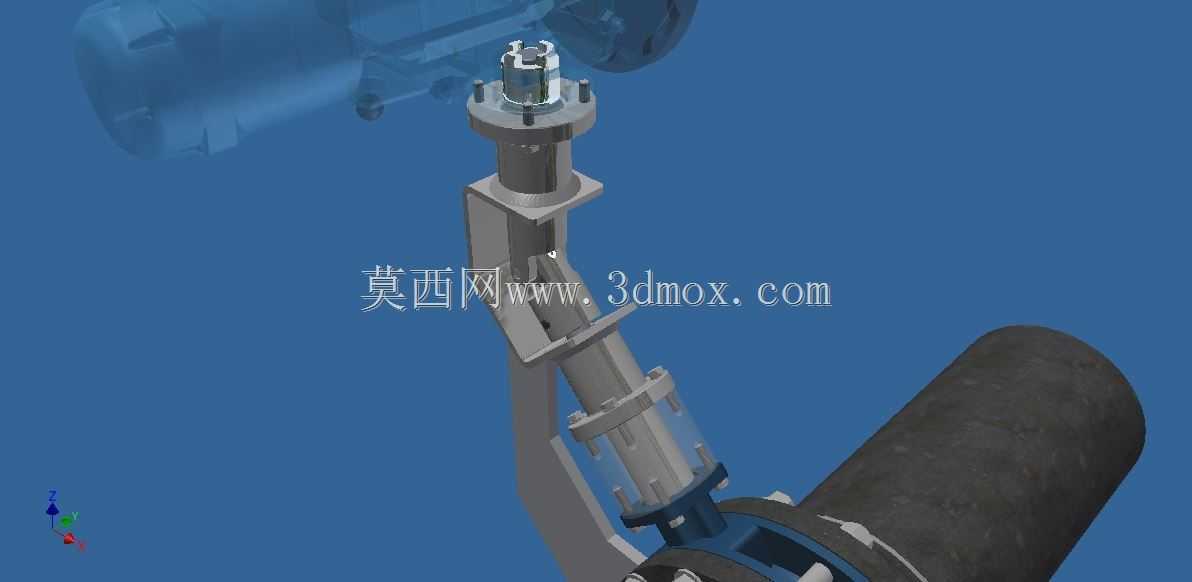

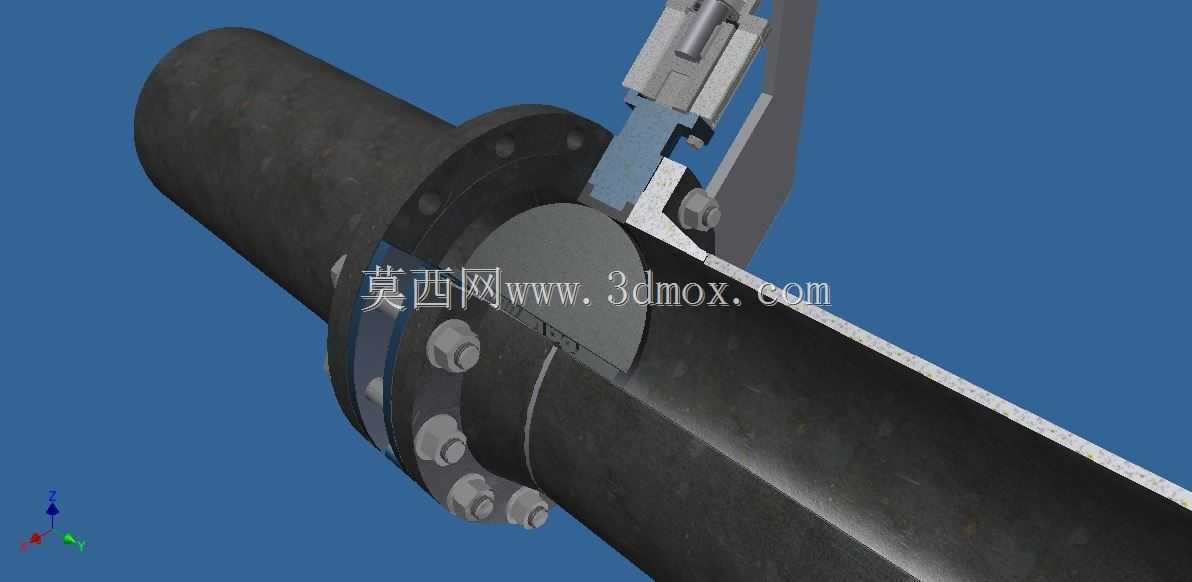

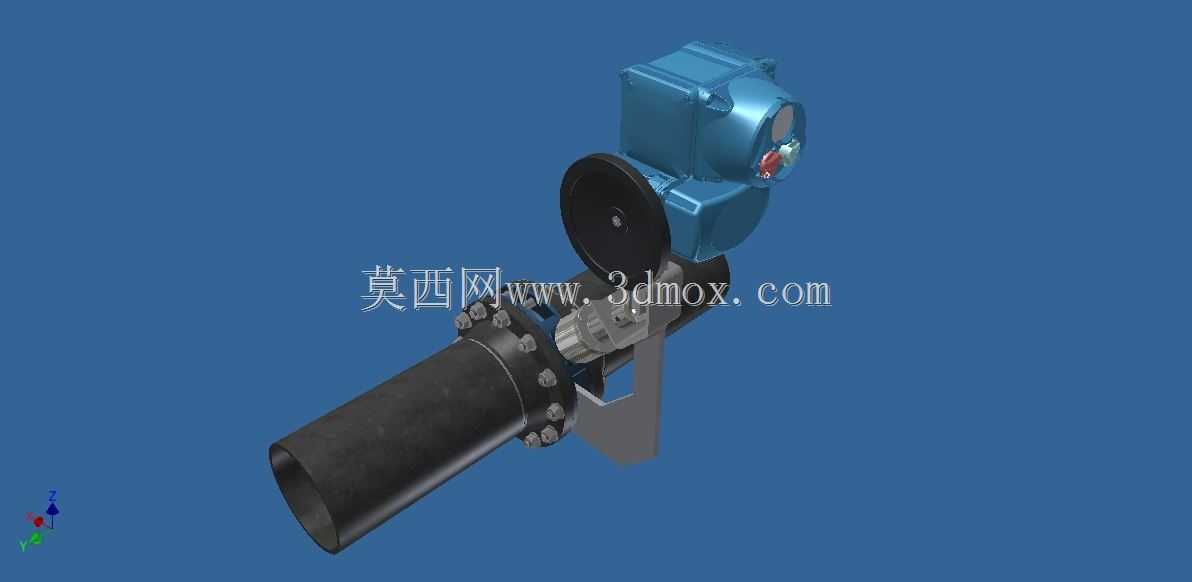

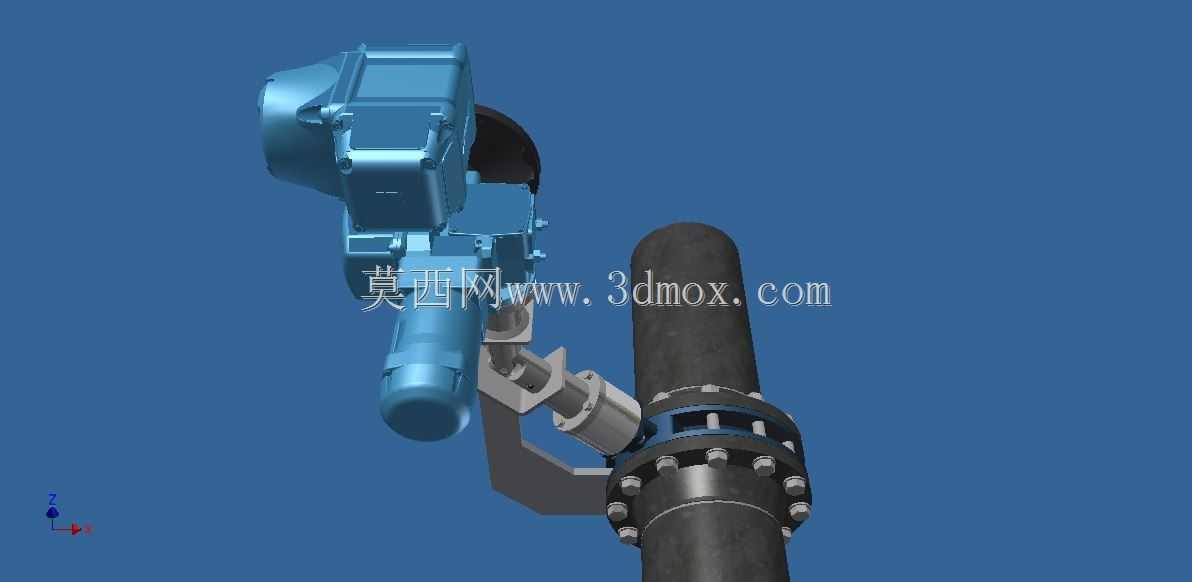

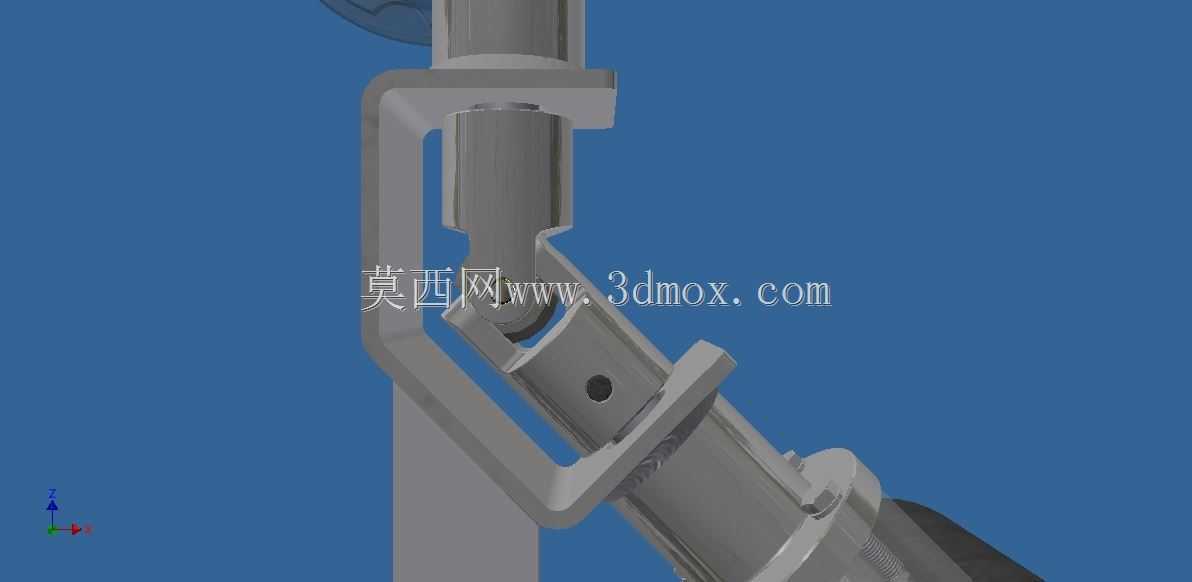

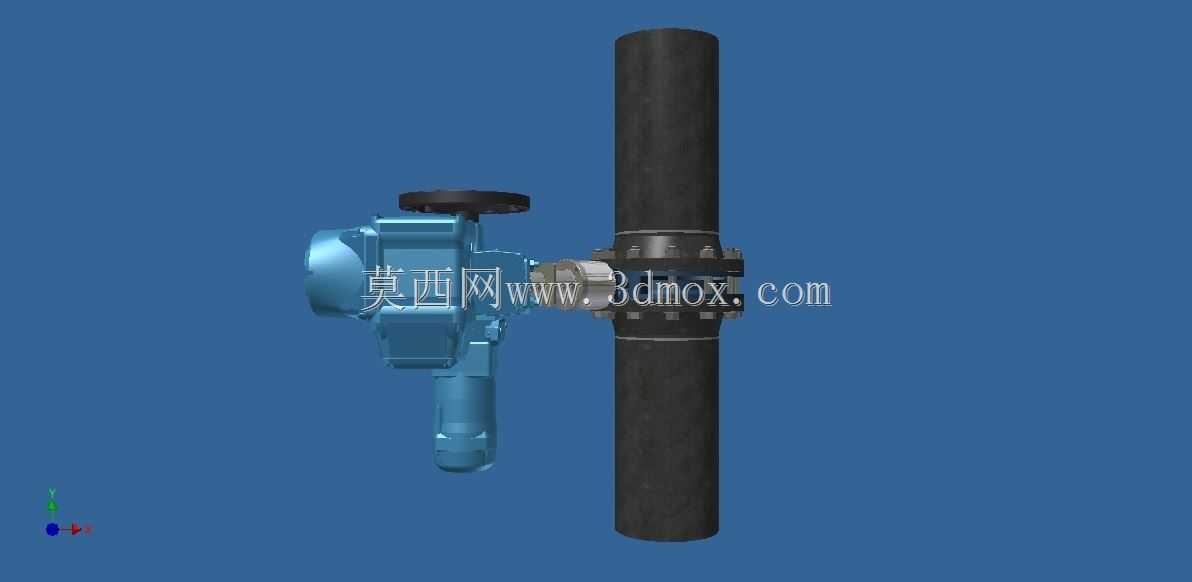

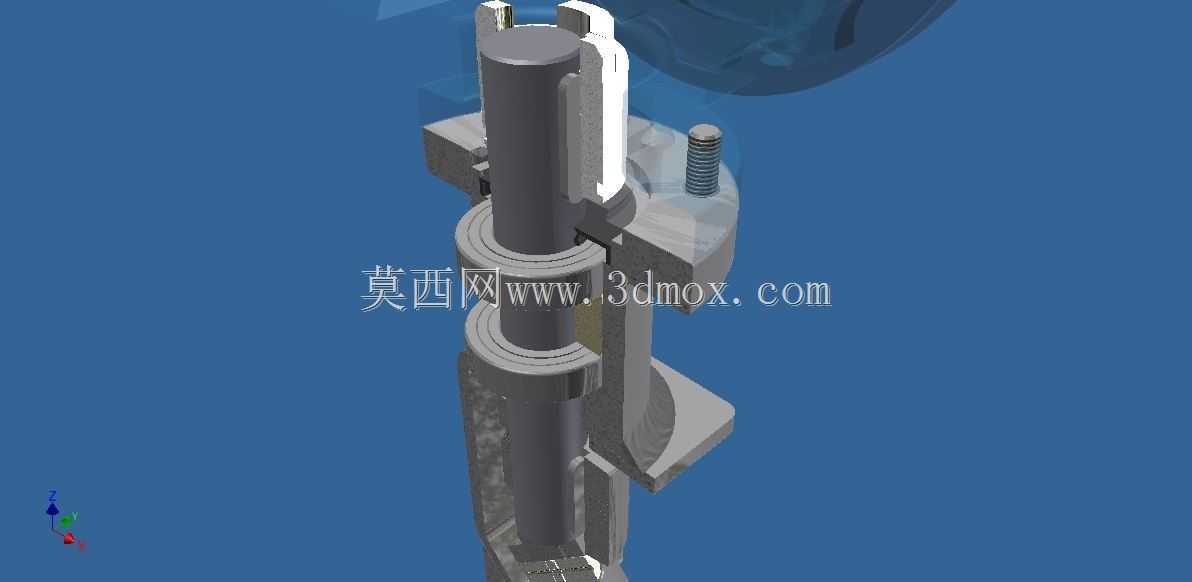

设计思路上，阀体采用对夹式Wafer结构，相比法兰式阀体可大幅缩减轴向安装尺寸，适配管线间距紧凑的安装场景，阀板密封采用软质密封结构，满足API-609/ASME B16.5标准要求，压力等级适配Class150工况，可覆盖常规中低压管线的压力需求。执行器与阀杆的连接采用方榫配合加锁紧销的结构，可避免长期启闭过程中出现连接打滑、阀位偏移的问题，手动操作端集成在执行器侧部，断电状态下可直接切换至手动模式完成应急启闭操作，无需额外配备操作扳手。

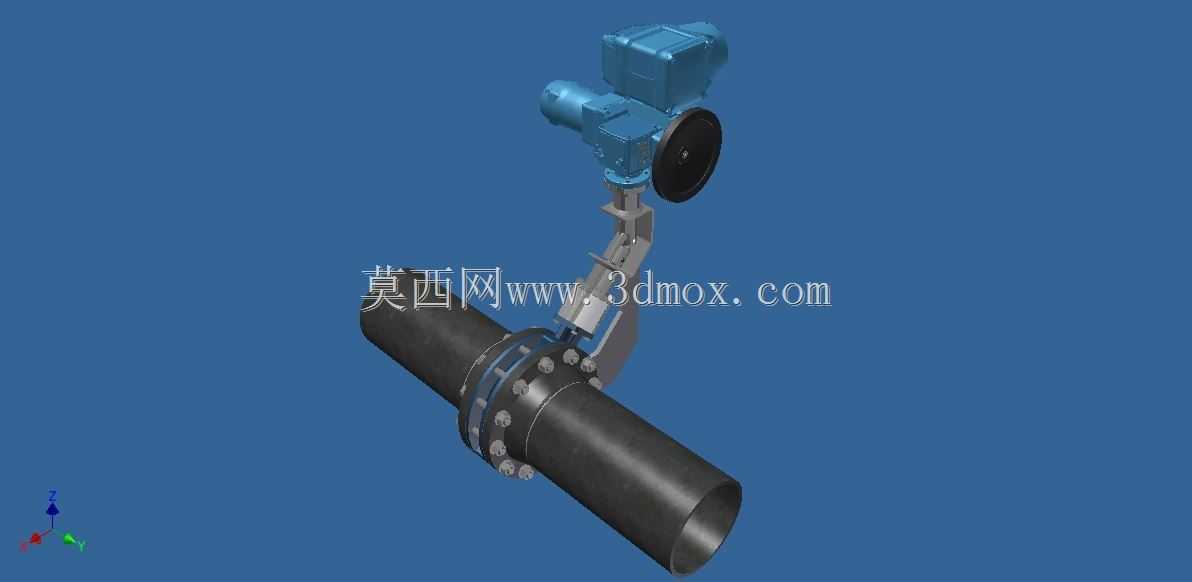

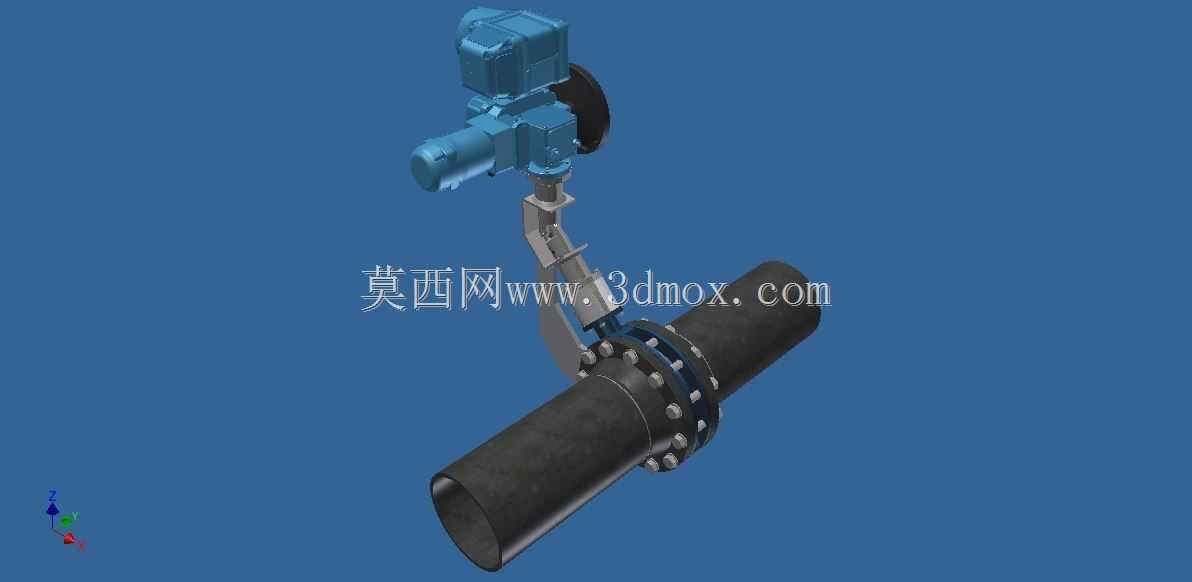

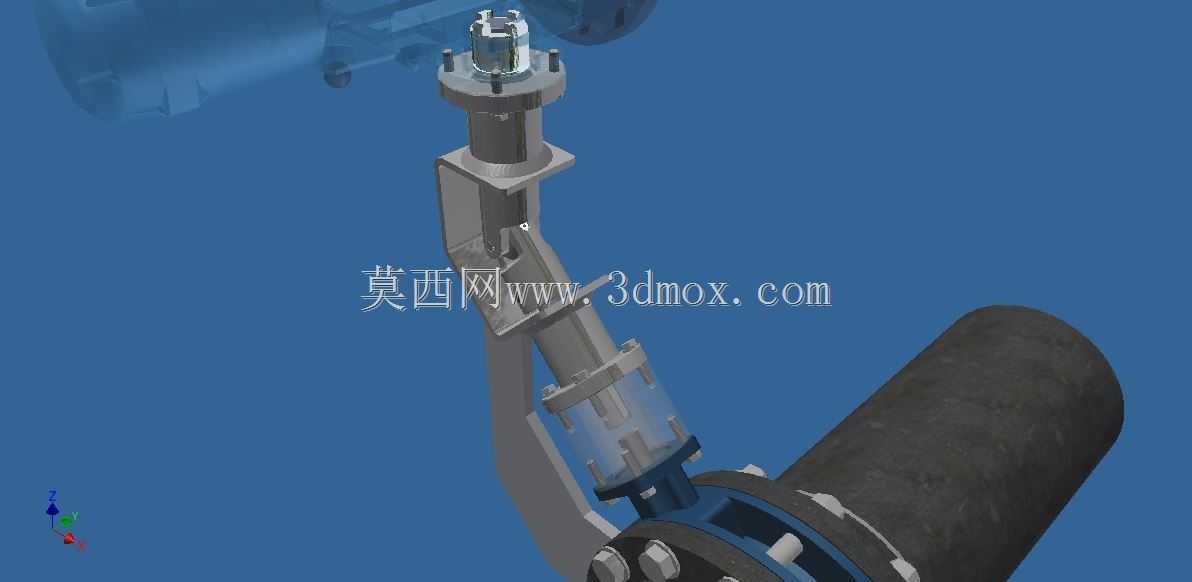

安装边界方面，整套结构轴向总长度控制在对夹蝶阀的标准安装距范围内，执行器顶部预留了足够的接线操作空间，侧方手动操作端距离阀体中心的尺寸满足现场单人操作的空间要求，法兰连接孔位完全匹配DN250 Class150的标准法兰尺寸，现场安装时无需对管线法兰做二次加工，直接穿入螺栓锁紧即可完成装配。阀杆采用双轴承支撑结构，可承受管线内流体对阀板的侧向冲击，避免长期运行出现阀杆偏磨、密封泄漏的问题，密封件采用可更换结构，后期维护时无需拆下整个阀体，仅需拆开执行器连接端即可更换阀杆密封件，大幅降低现场维护的工作量与停机时间。
