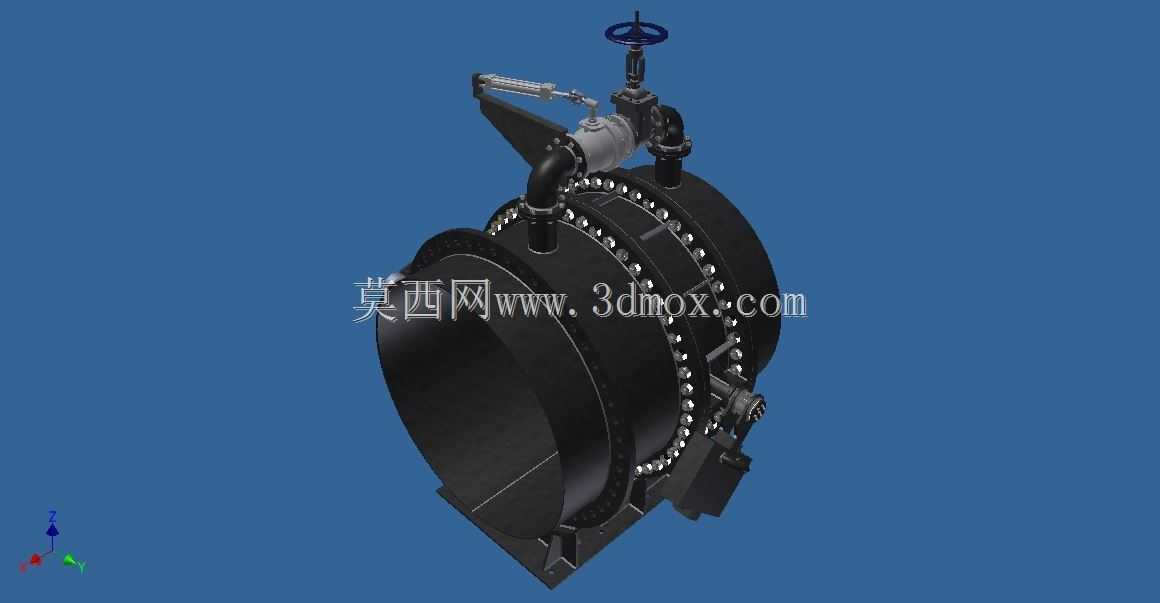

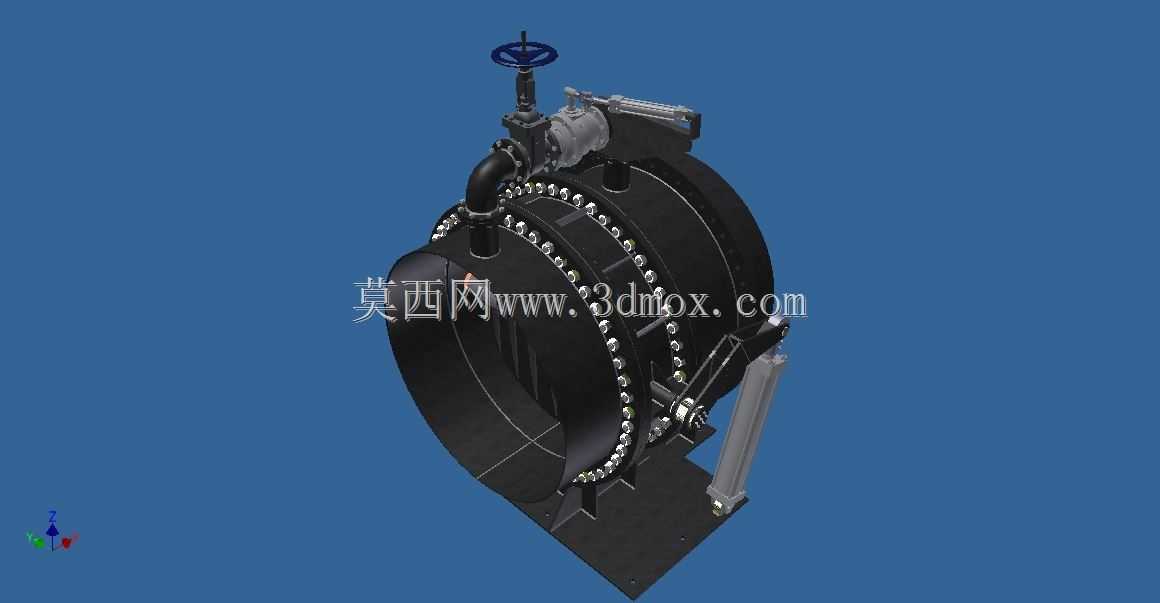

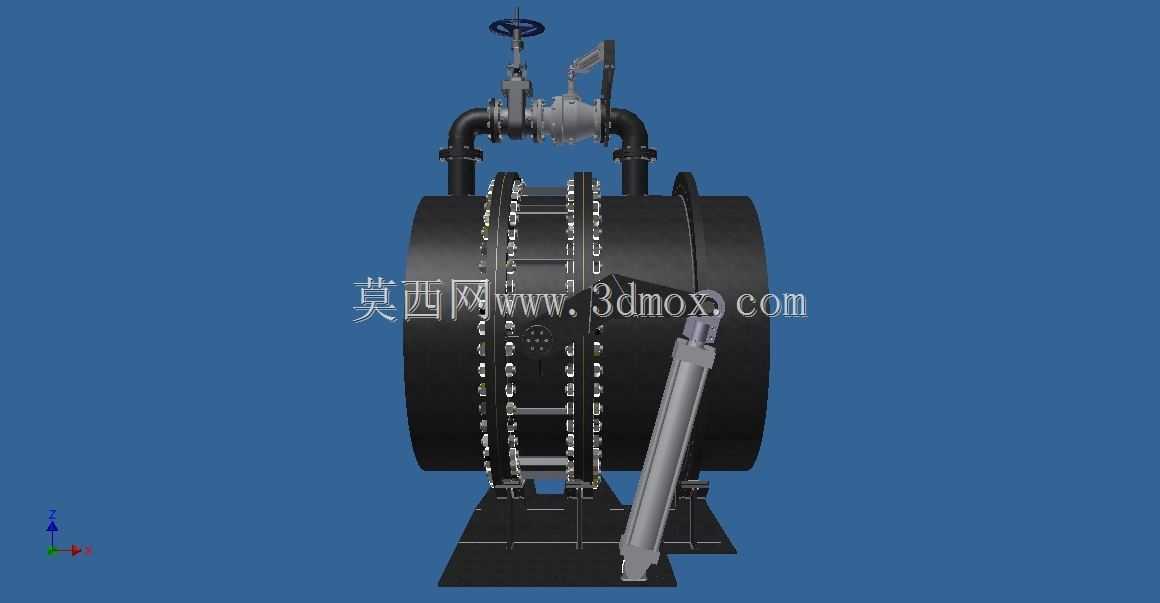

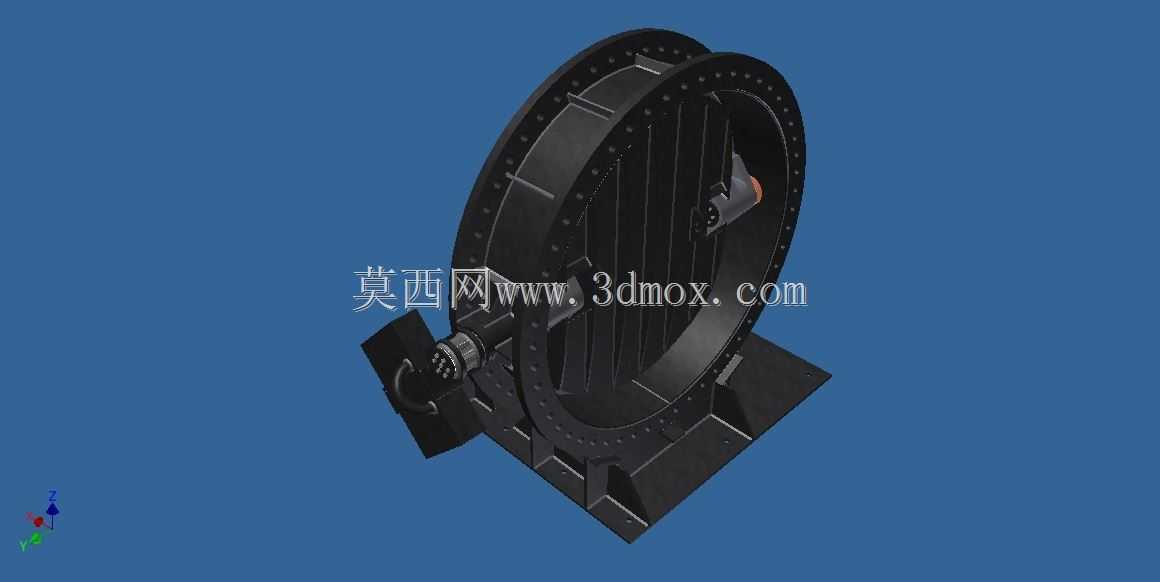

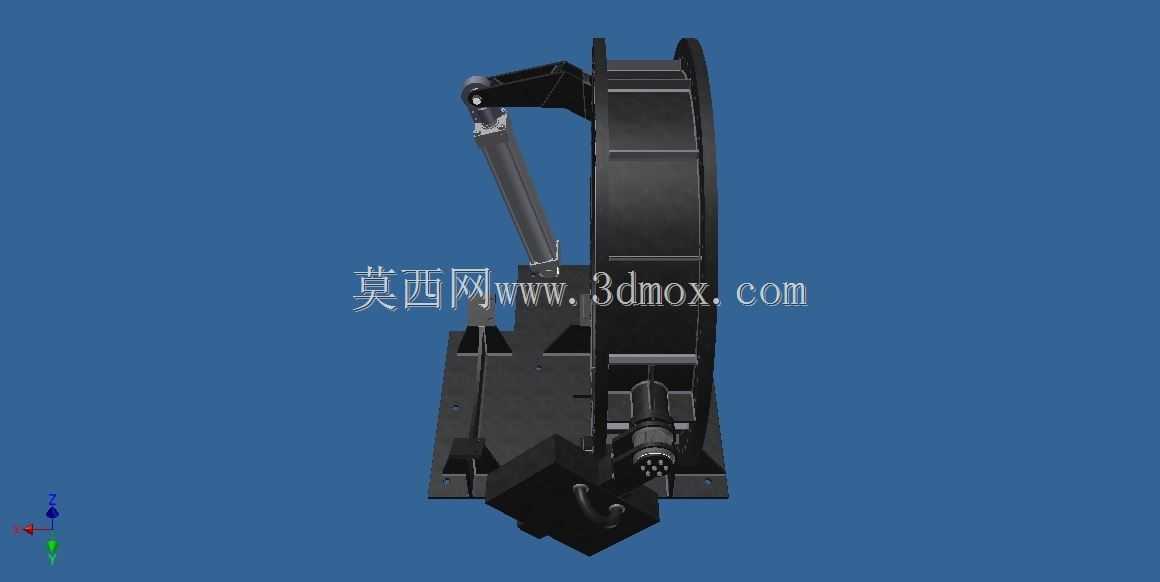

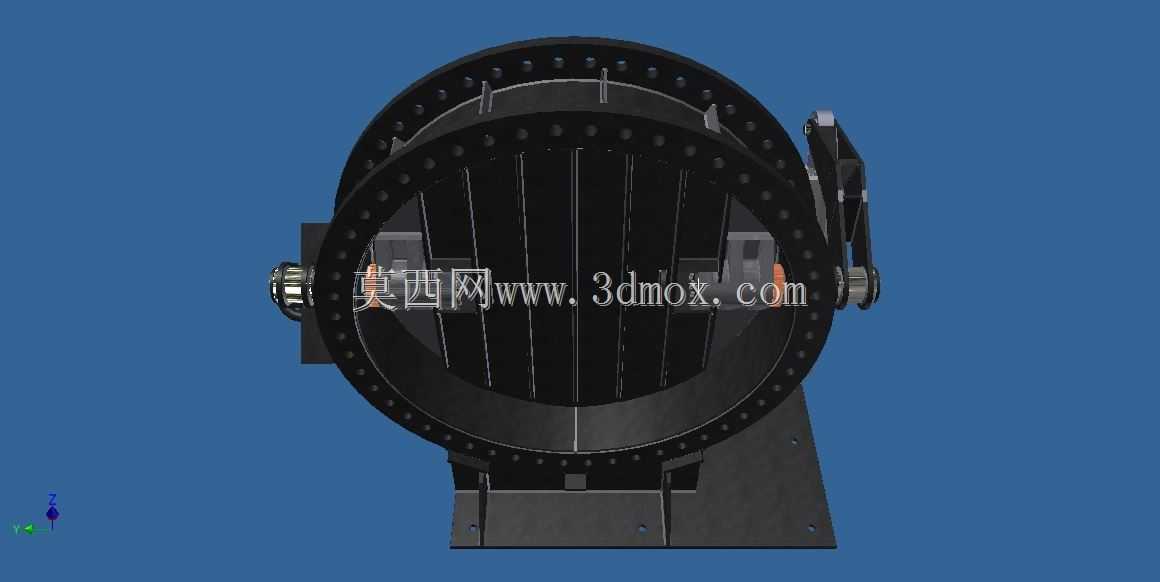

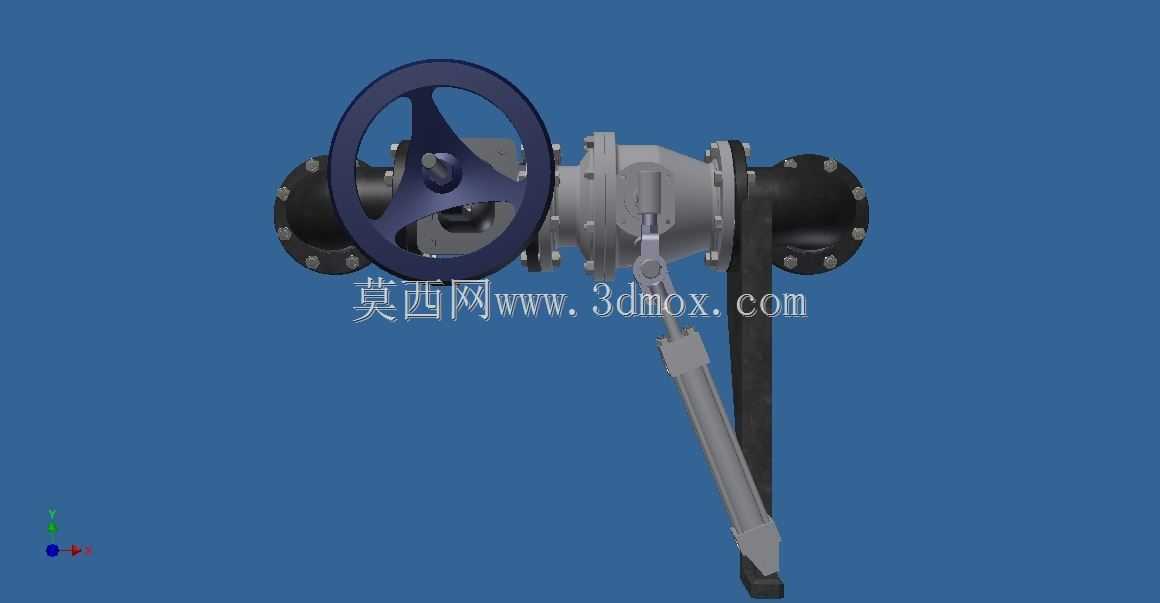

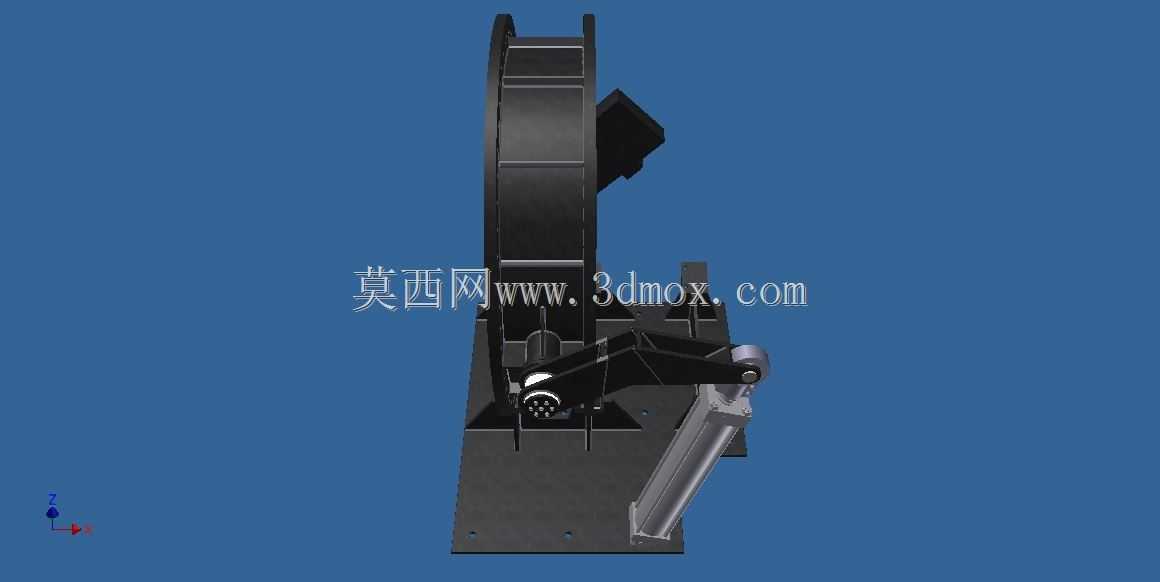

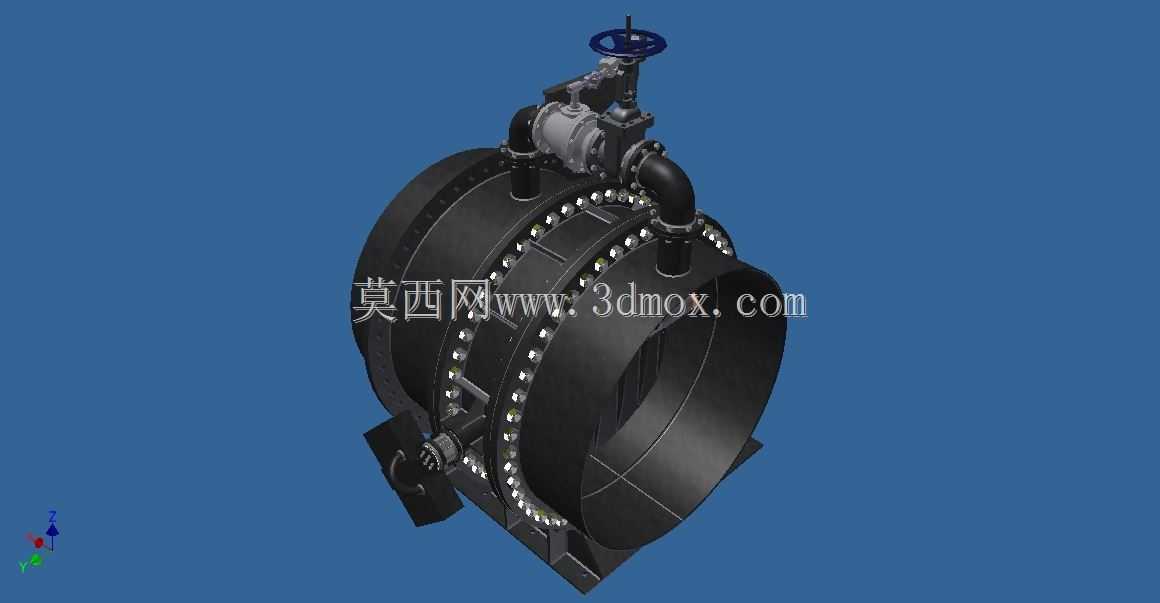

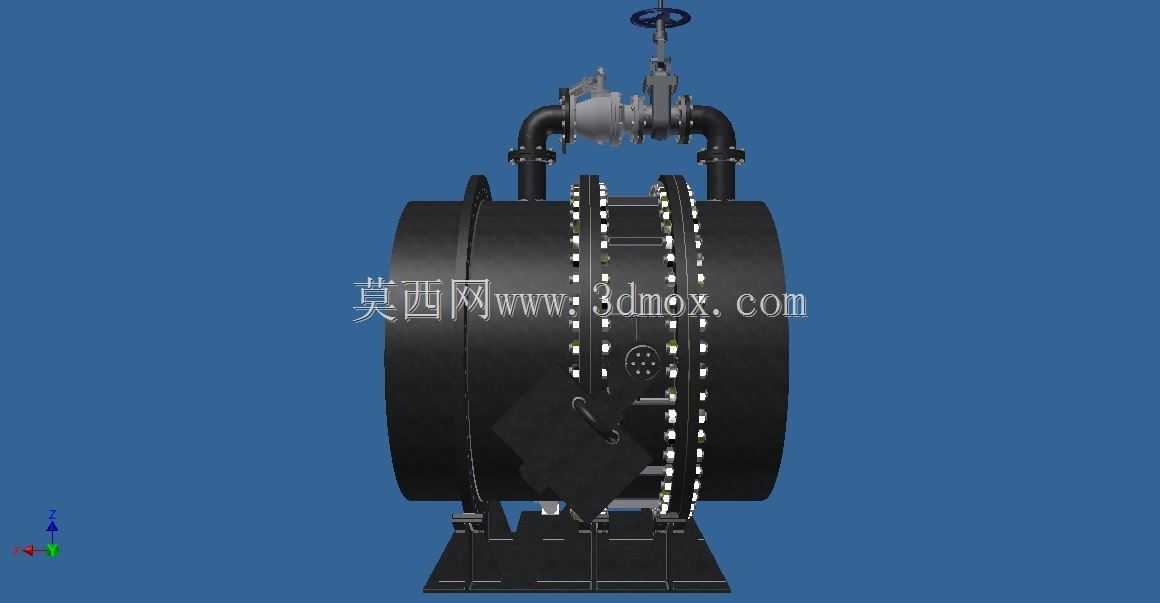

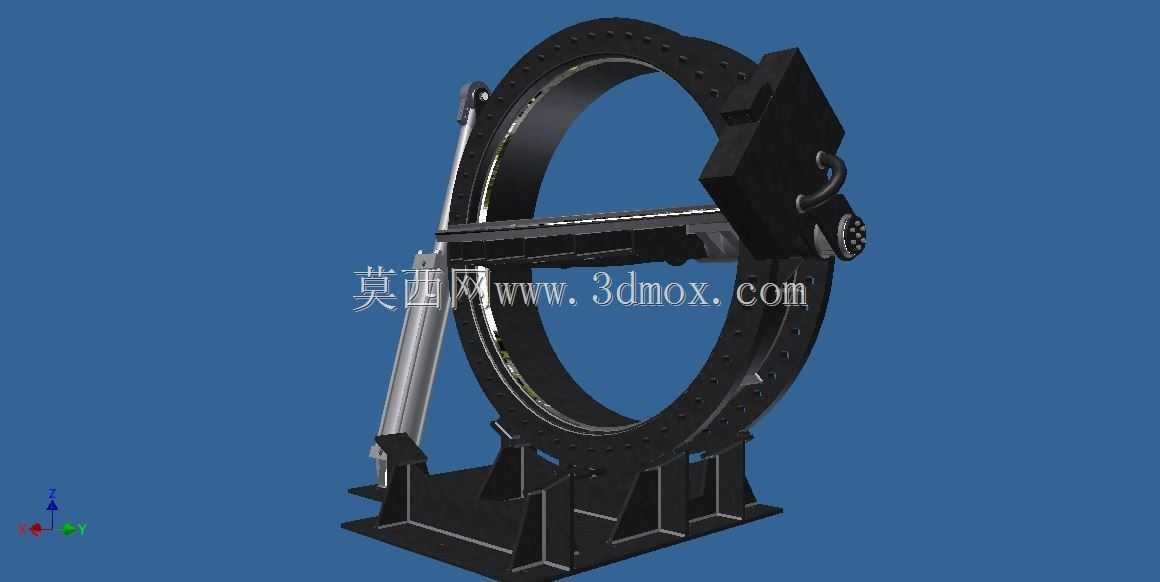

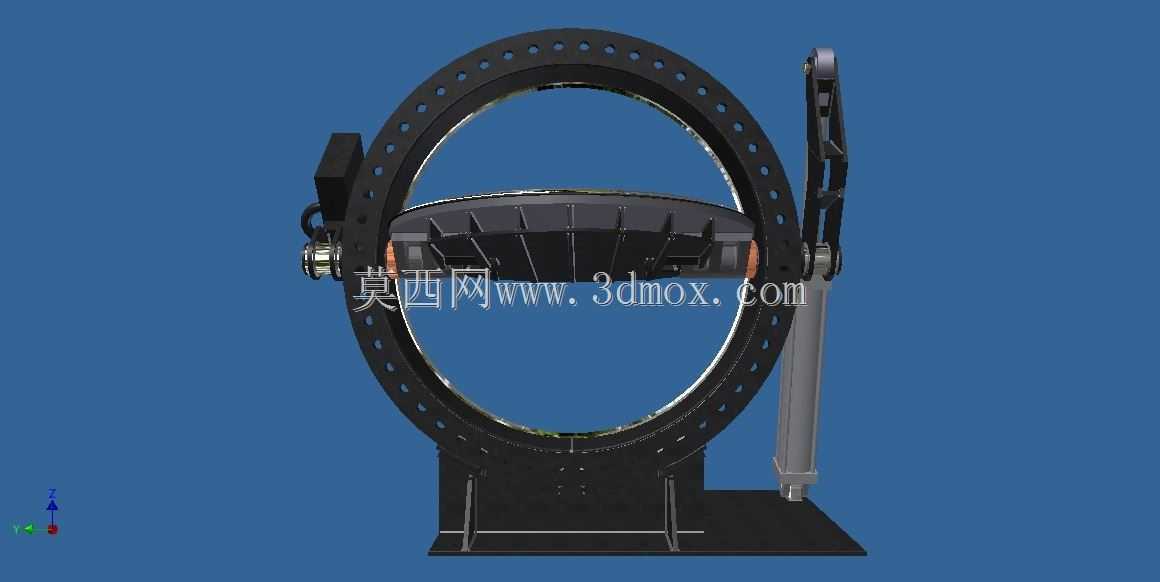

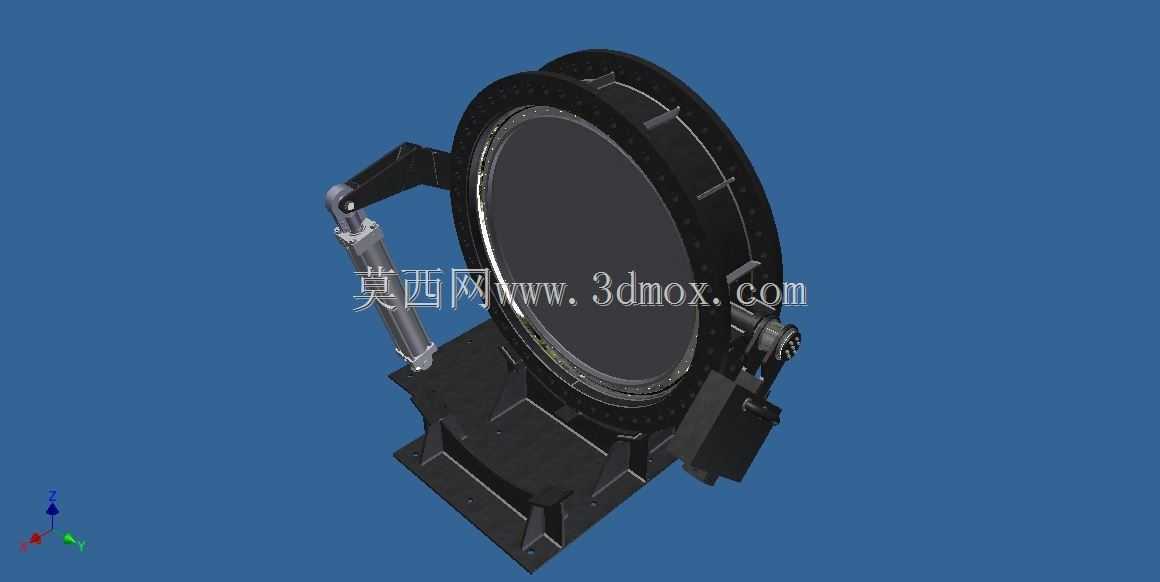

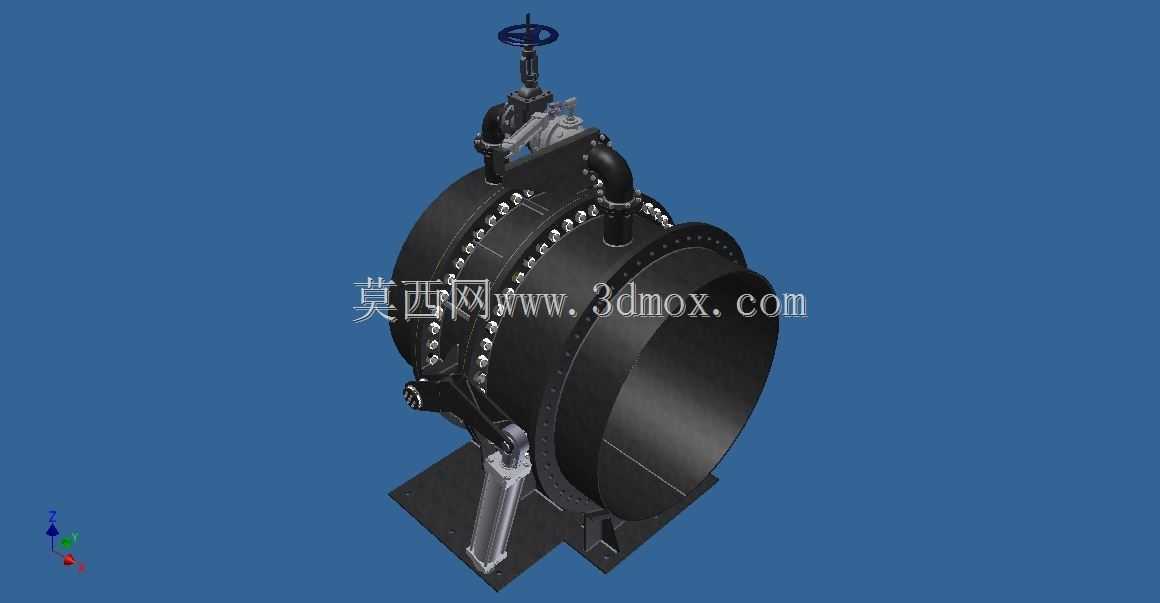

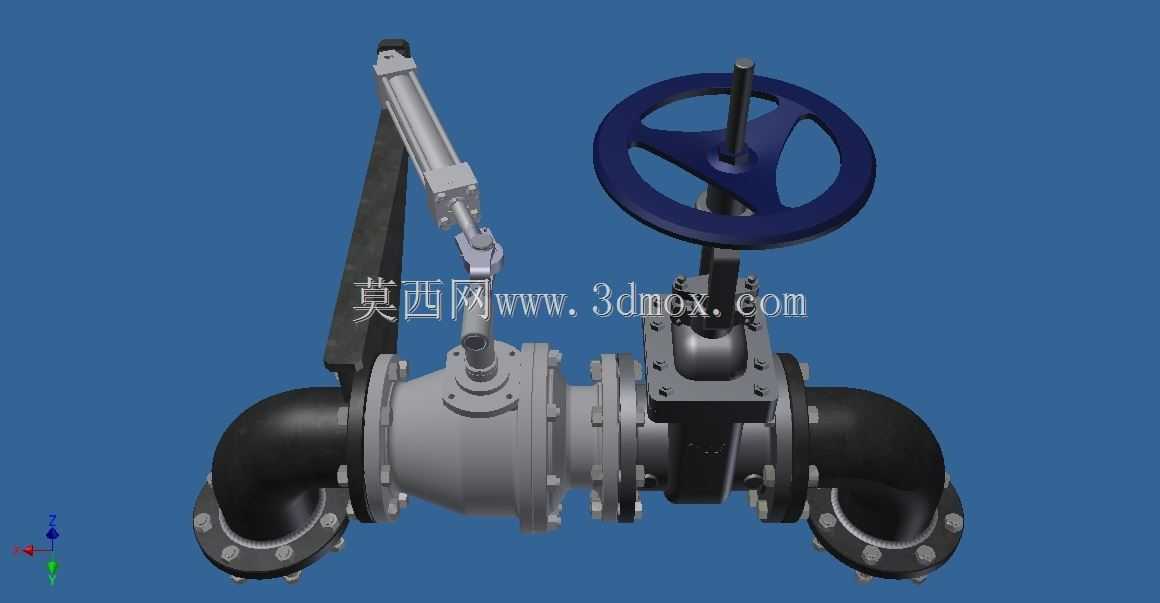

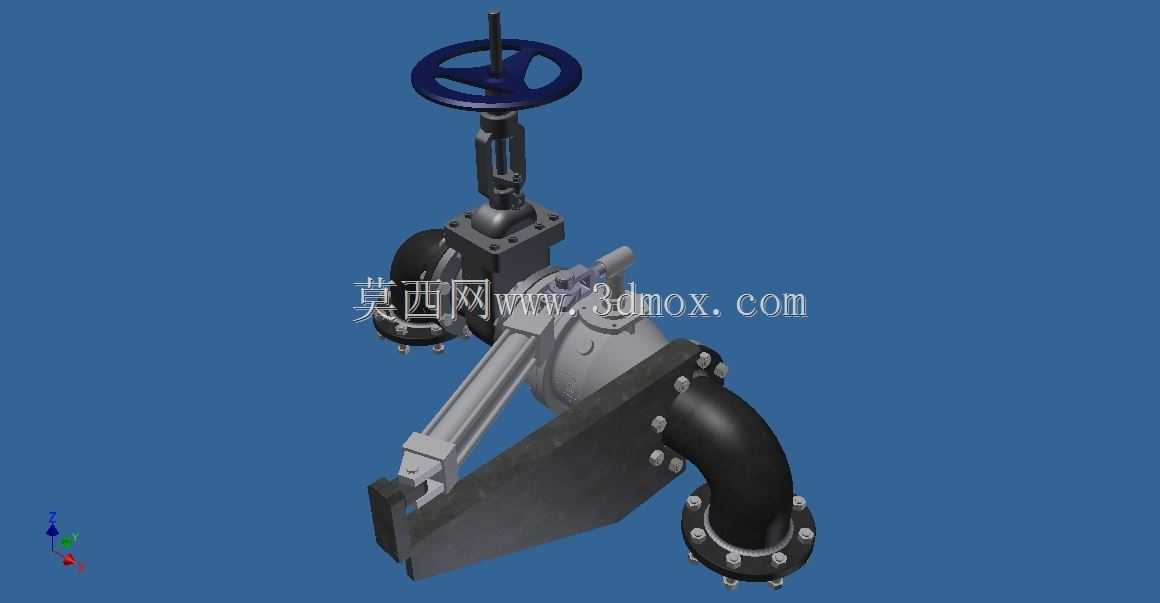

大口径法兰式蝶阀结构三维设计

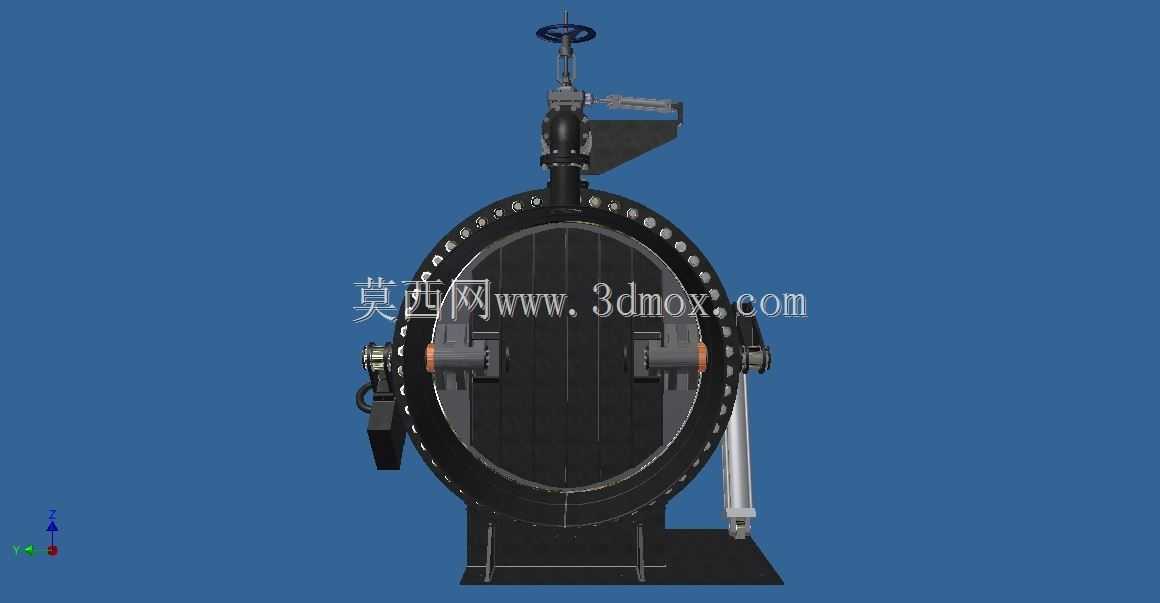

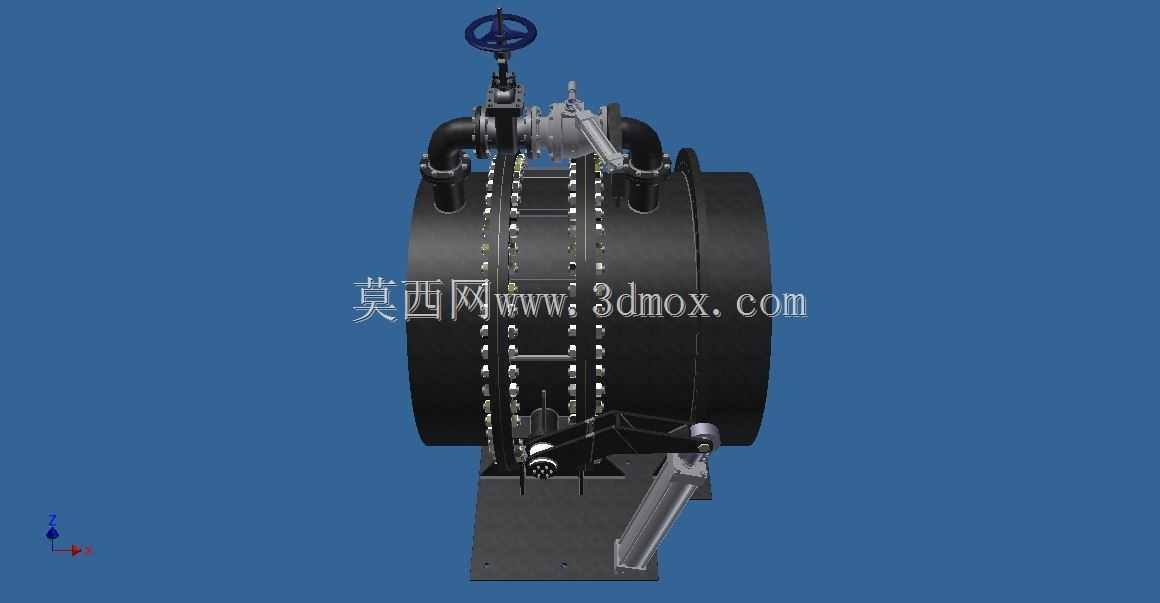

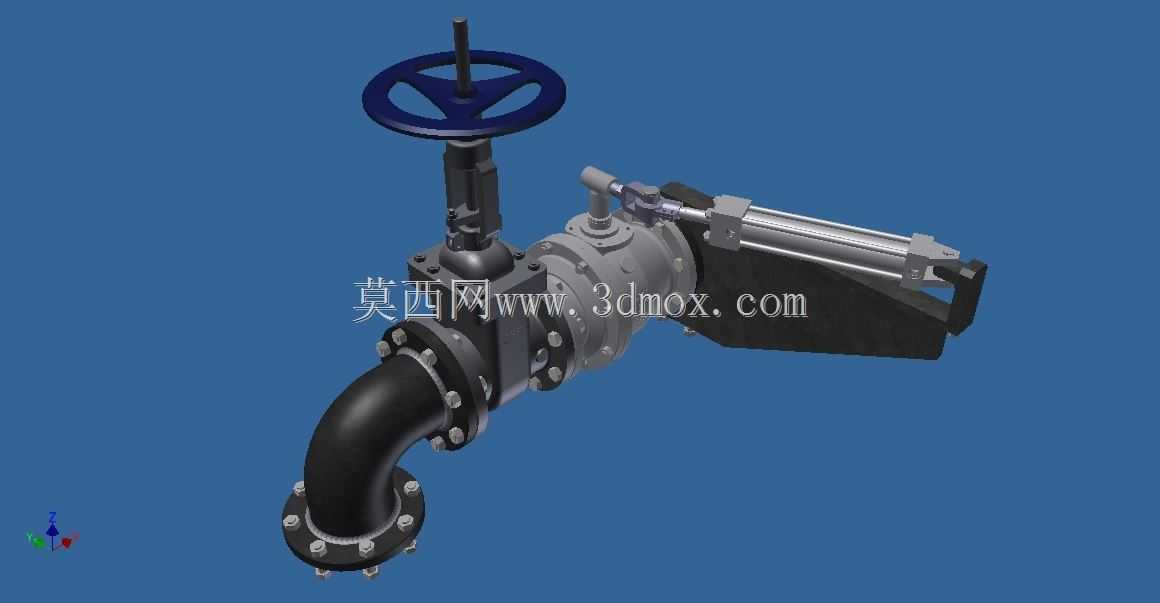

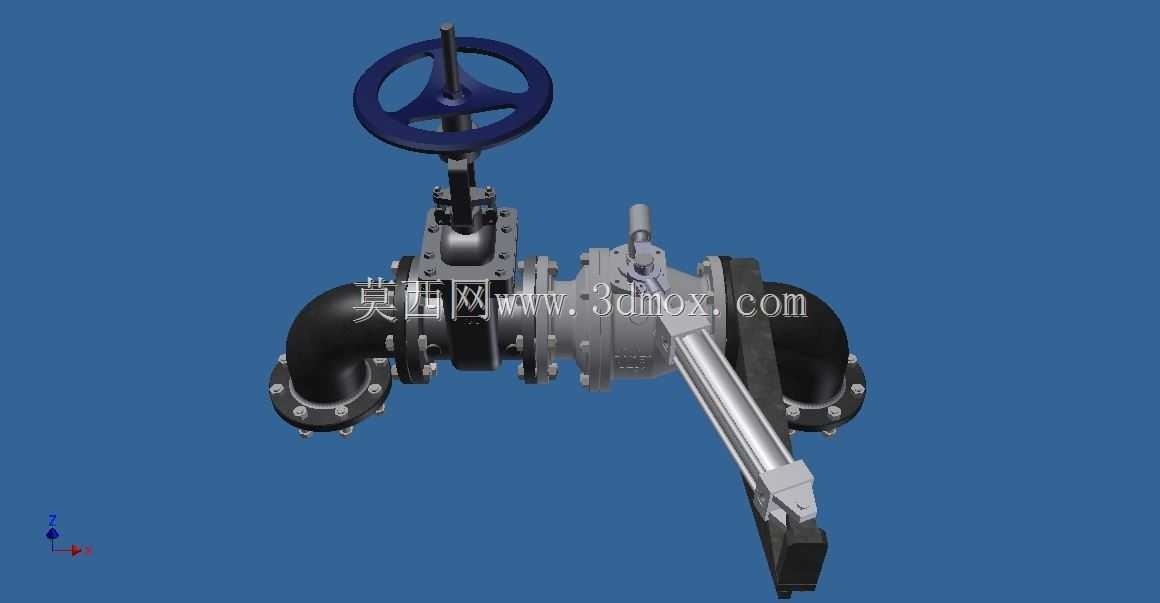

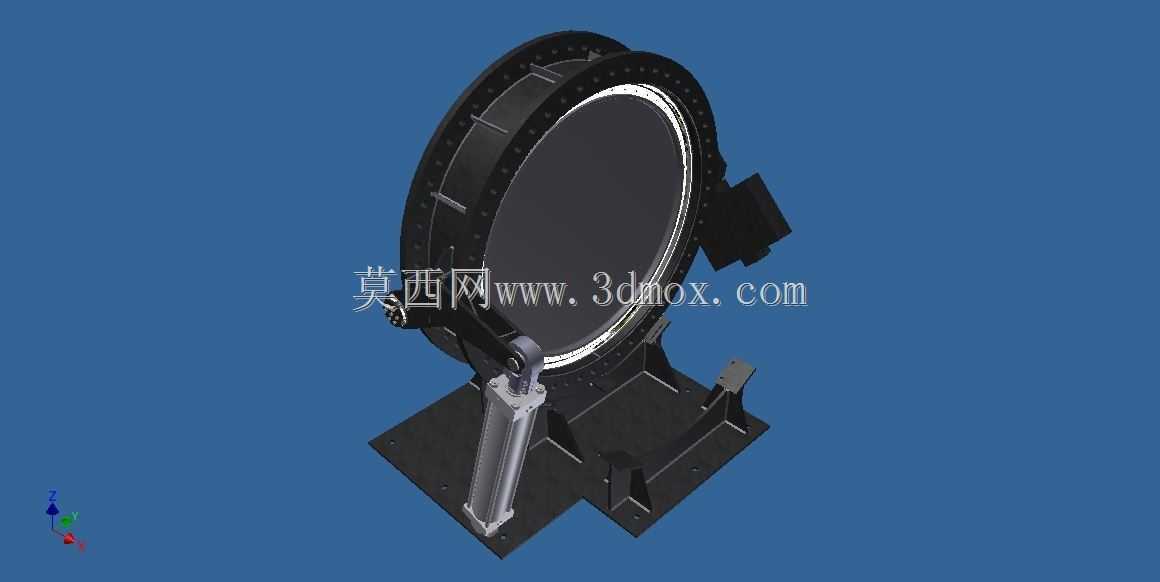

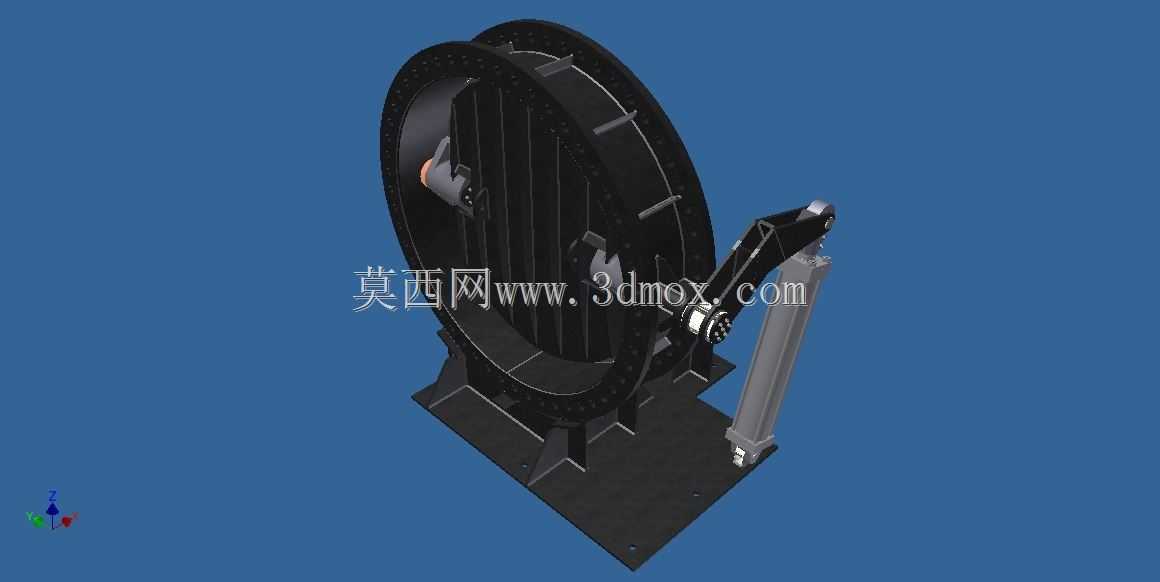

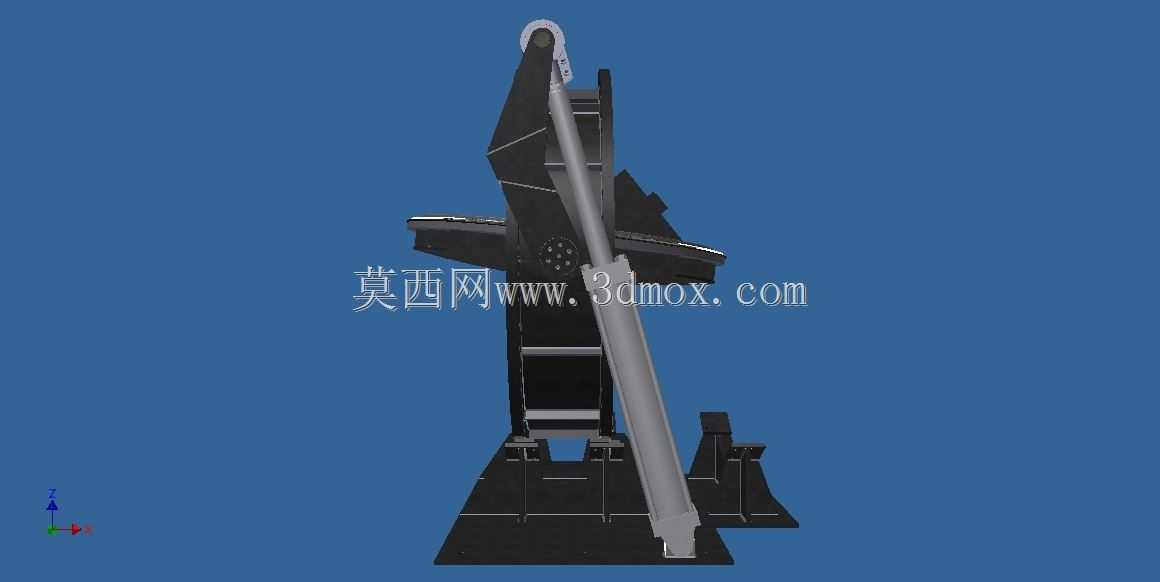

这款大口径蝶阀主要面向长距离输水干线、市政水厂出水总管、大型循环水系统等大流量流体输送场景，承担管路介质截断与流量调节功能，适配中低压工况下的清水、轻度腐蚀性流体输送需求，在城镇供水主干网、电厂循环水系统、大型化工园区公用工程管路中应用广泛。设计阶段优先考虑大口径阀门的密封可靠性与操作便捷性，阀体采用对夹法兰连接结构，可直接匹配对应压力等级的管路法兰，安装时无需额外配置过渡连接件，降低现场安装的对齐难度。密封副采用软硬复合密封结构，金属基体提供足够的结构强度，软质密封层贴合阀板密封面，在低压工况下也能实现零泄漏截断，避免大口径管路长期运行出现的密封面渗漏问题。阀板采用流线型弧面设计，全开状态下流阻系数远低于同口径闸阀，可有效降低管路输送的沿程压力损失，减少泵送系统的能耗。驱动侧配置手轮操作机构与辅助液压驱动接口，日常小范围调节可通过手轮完成，紧急截断或大行程开关时可接入液压动力，兼顾手动操作的可靠性与动力驱动的高效性。结构设计时充分考虑大口径阀门的安装边界，阀体两侧法兰端面平行度严格控制在管路安装公差范围内，底部设置支撑脚结构，可直接固定在混凝土支墩上，避免大口径阀门自重对管路法兰产生额外弯矩。旁通管路配置独立小口径截止阀，在阀门开启前可先平衡阀前后压力，消除大压差下开启阀板的操作阻力，避免阀板因单侧受压过大出现密封面磨损、操作扭矩骤增的问题。整体结构建模时充分还原了阀体螺栓排布、密封件安装槽、驱动机构连接位等细节，可直接用于管路系统的装配干涉校验、支墩载荷计算、操作空间预留校核，也可作为同类型大口径蝶阀改型设计的结构参考，帮助设计人员快速完成不同压力等级、不同通径规格的蝶阀结构迭代，减少重复建模的工作量。
