电动法兰闸阀工业管路控制结构设计

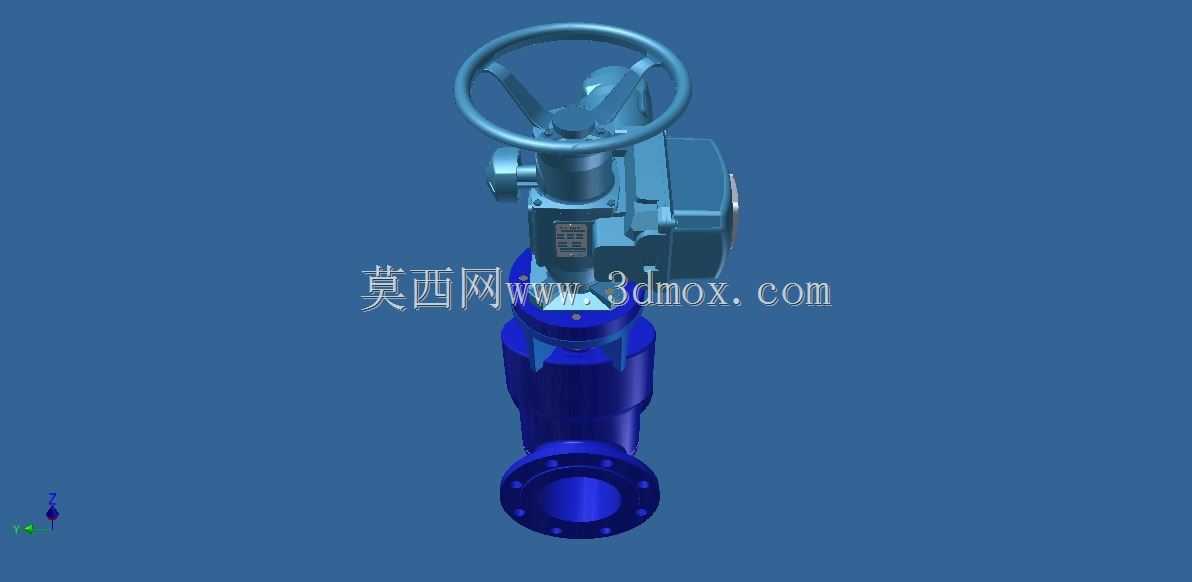

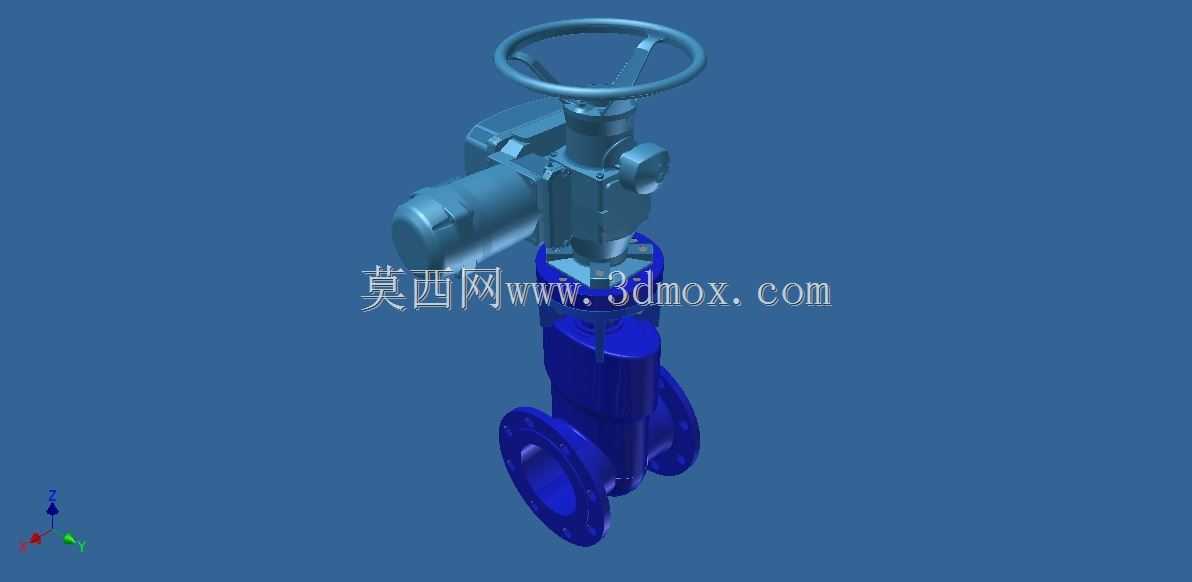

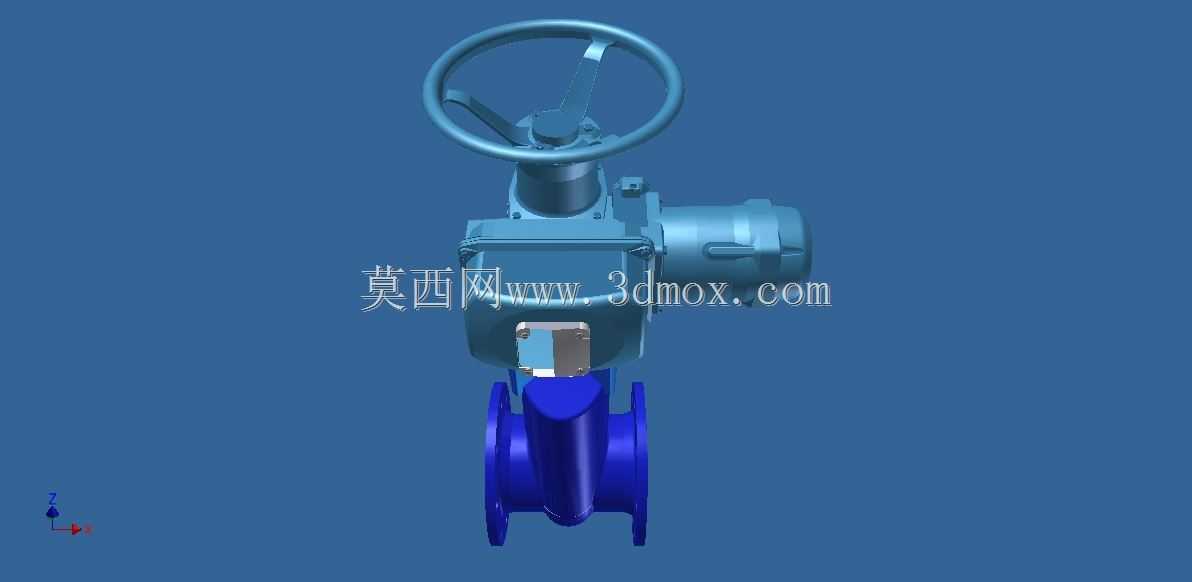

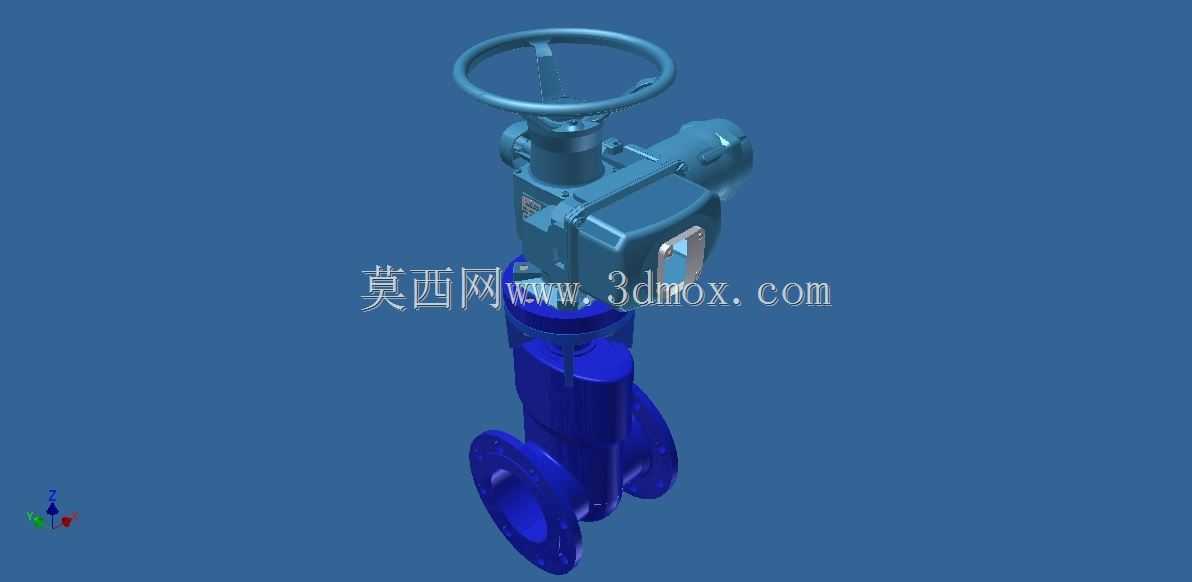

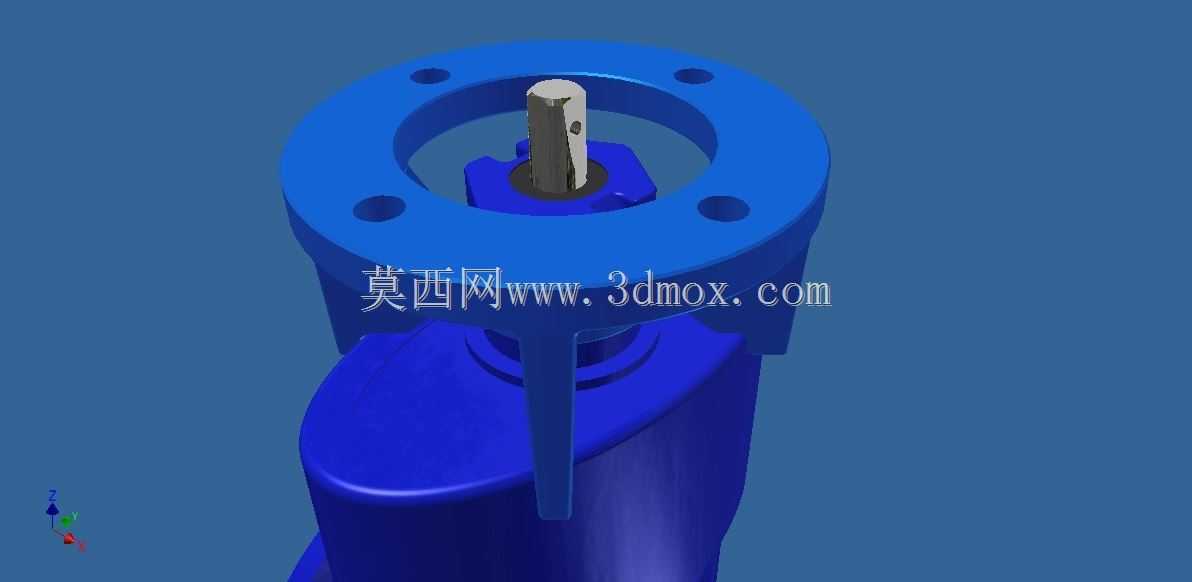

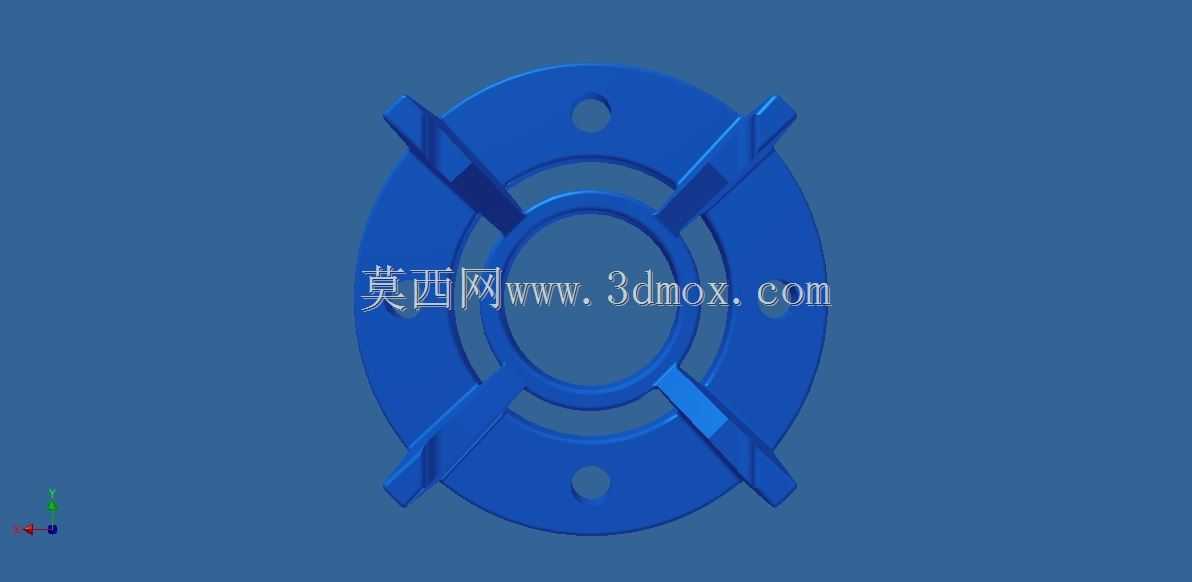

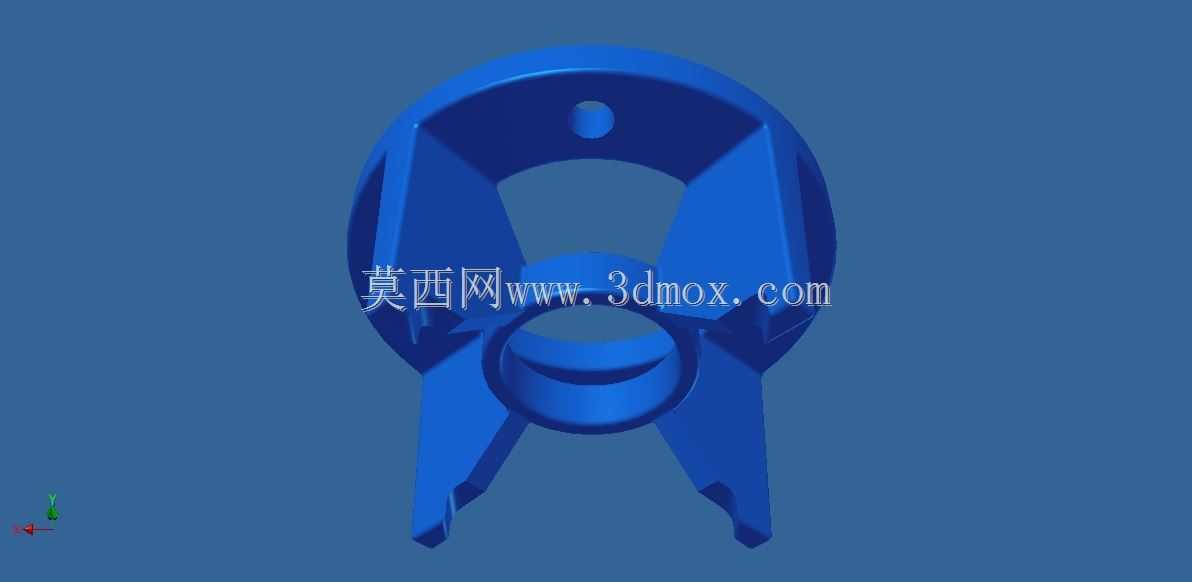

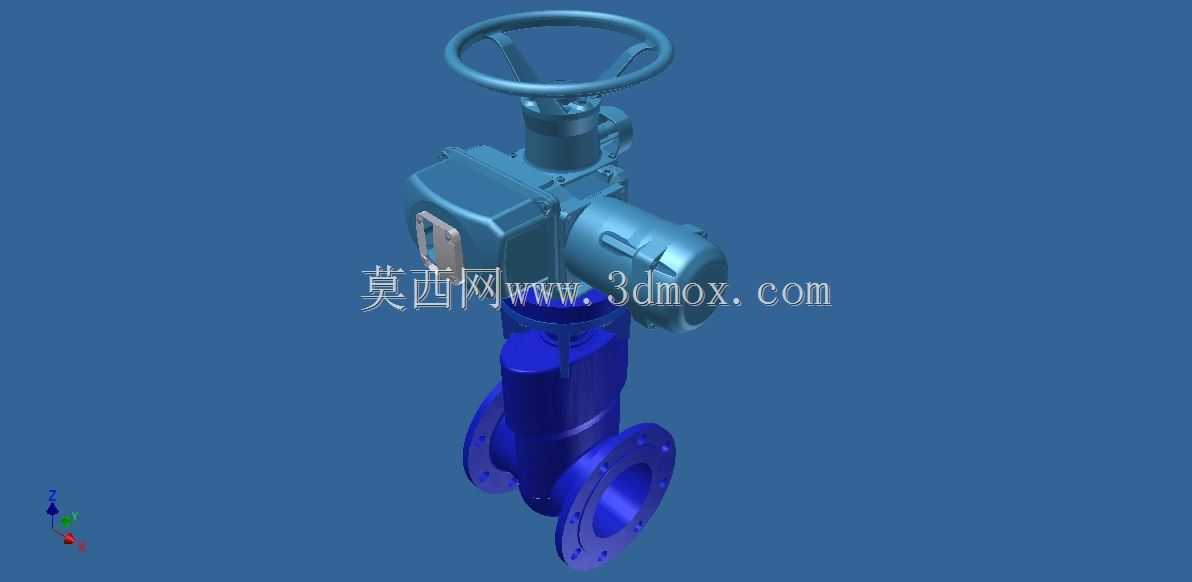

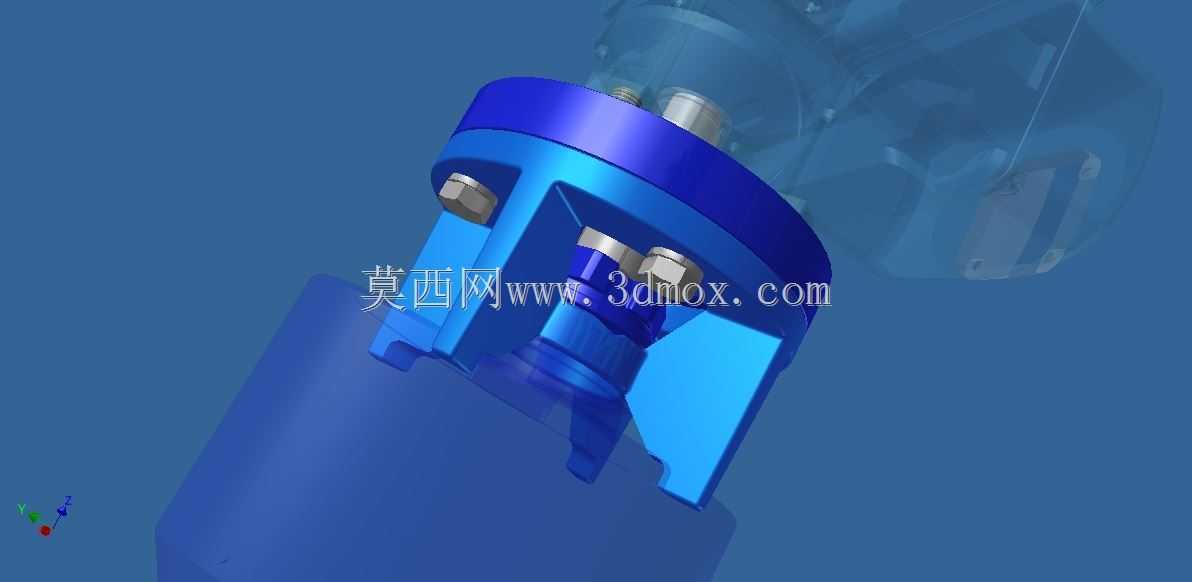

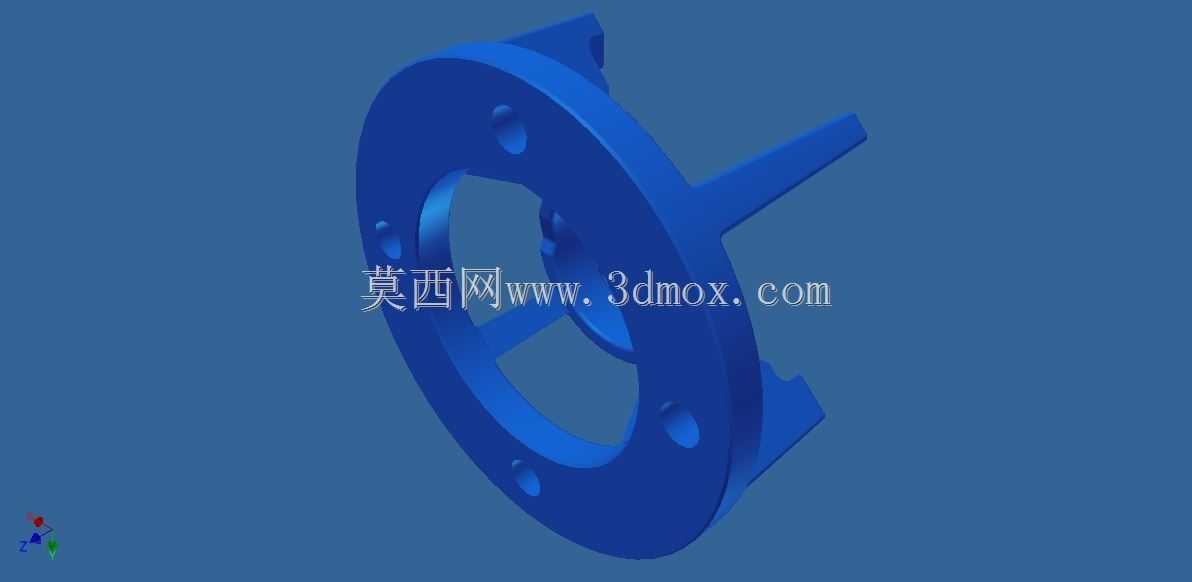

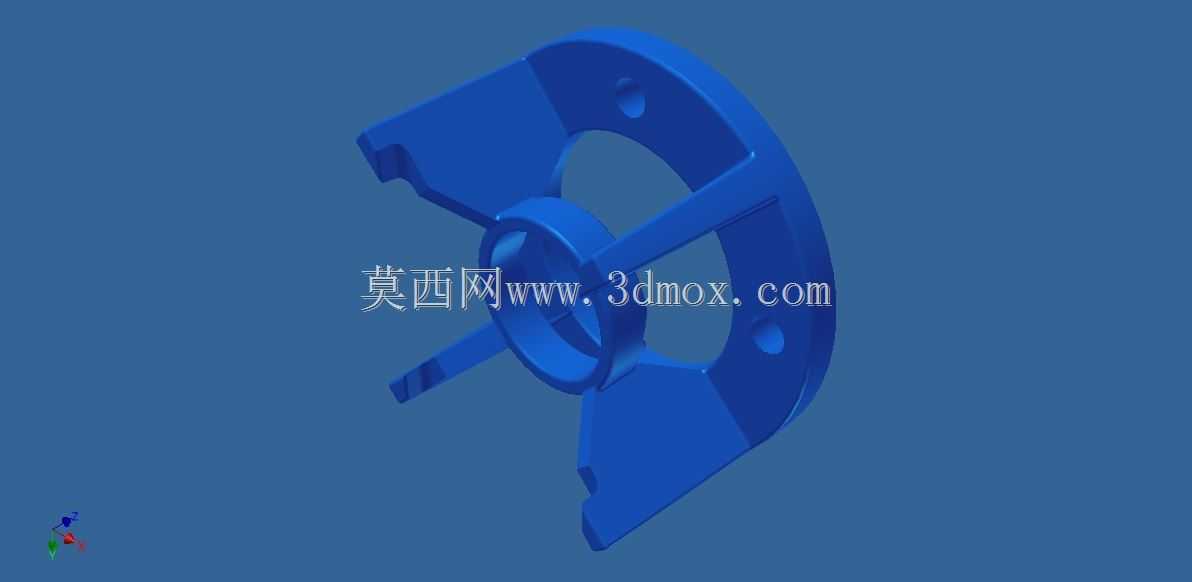

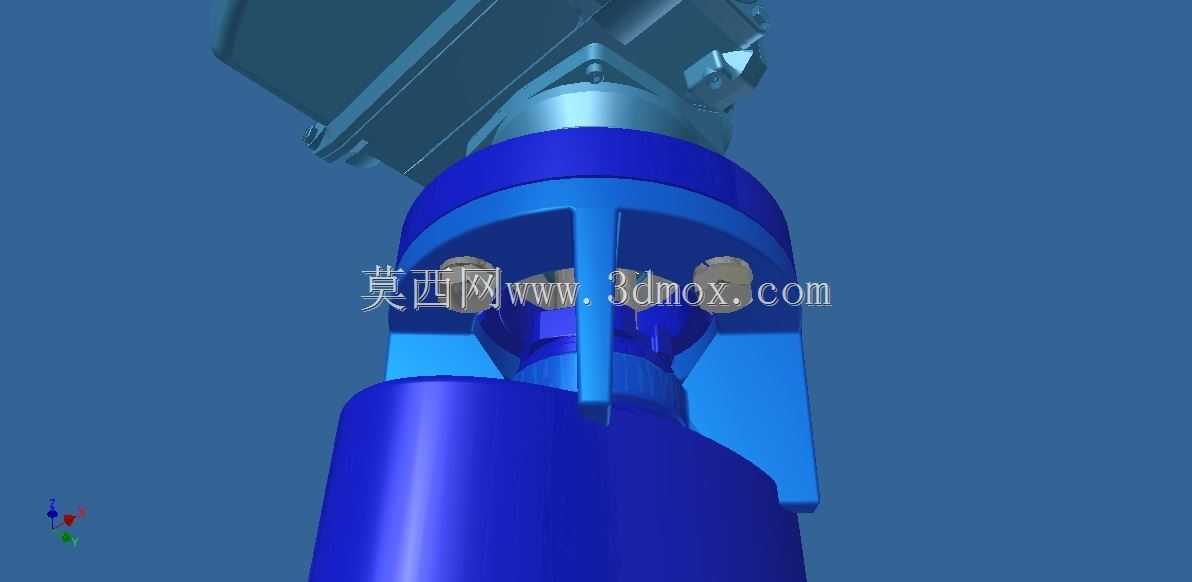

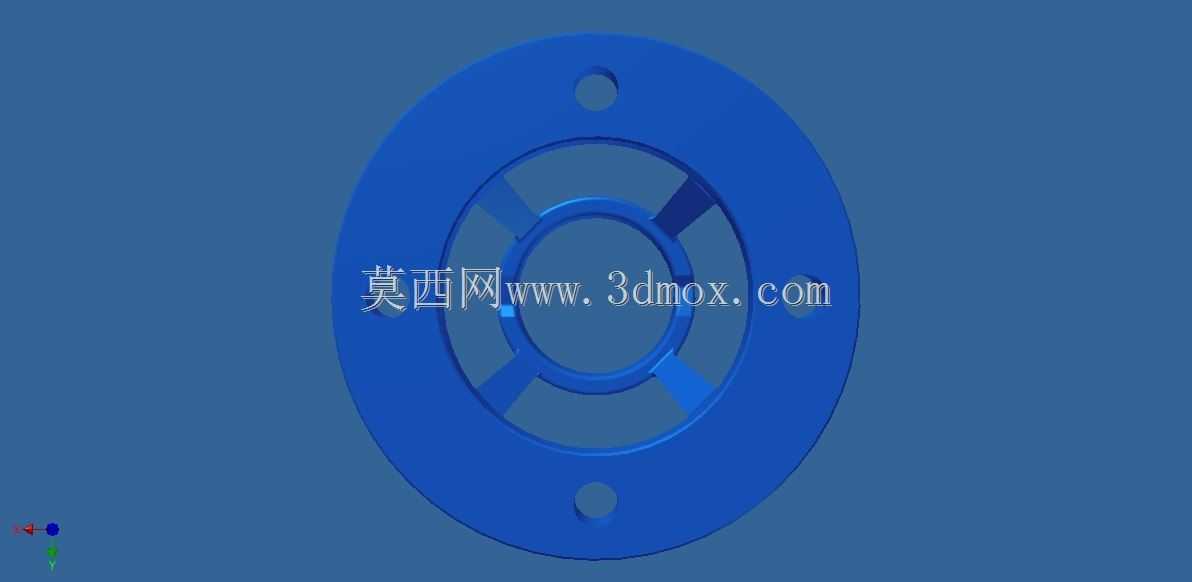

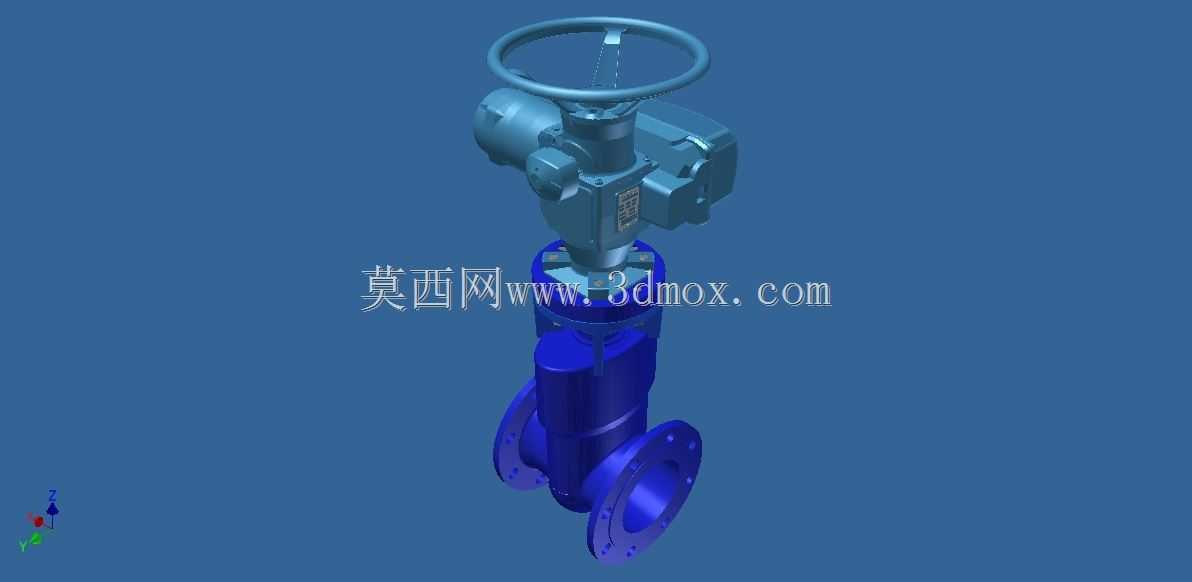

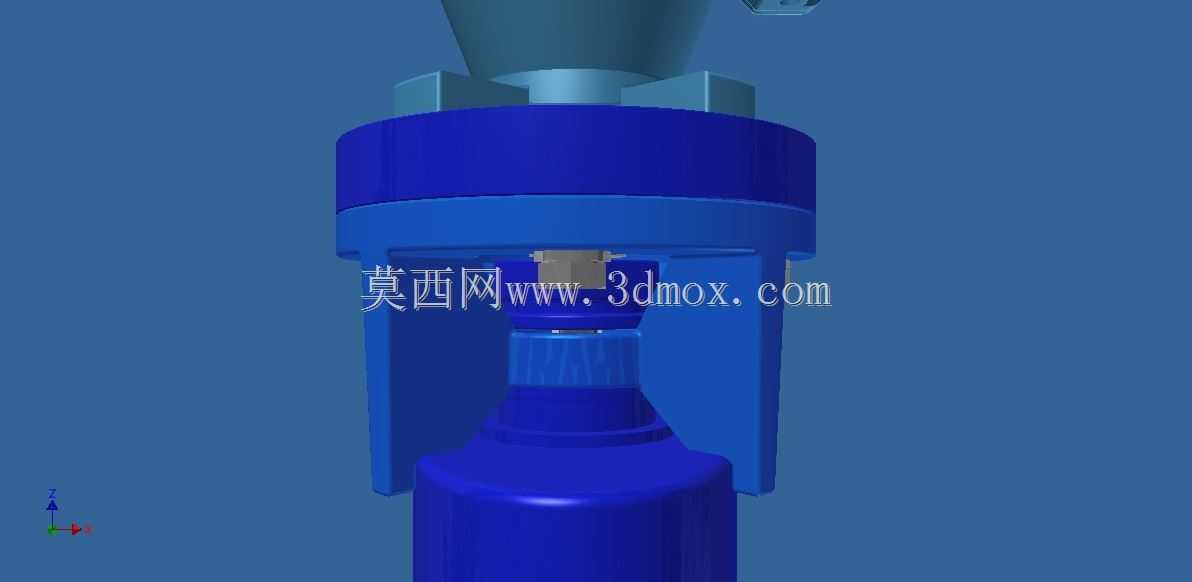

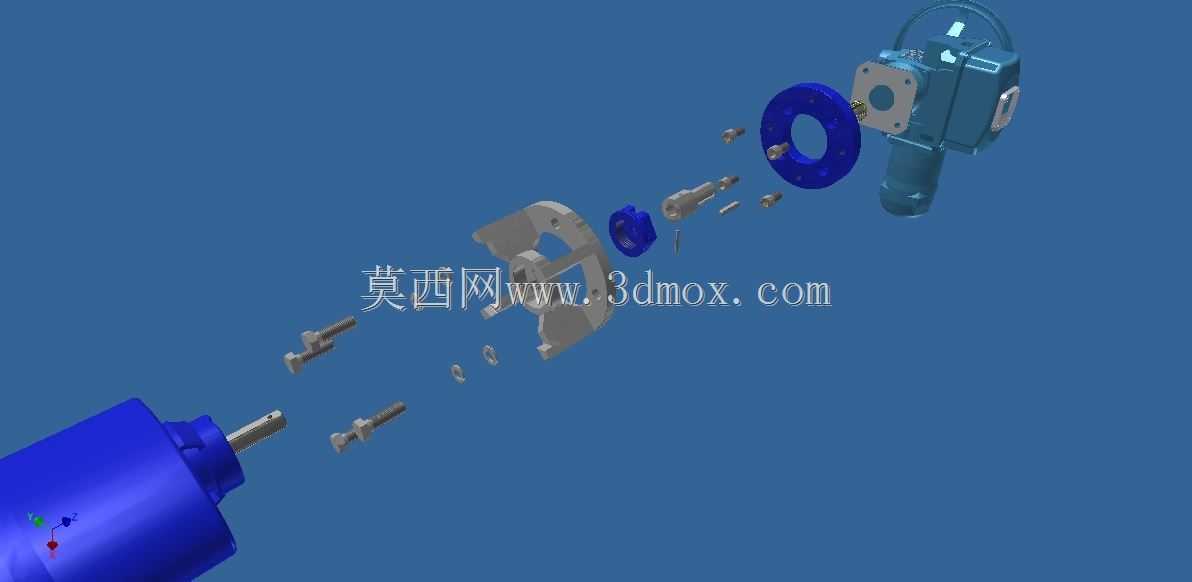

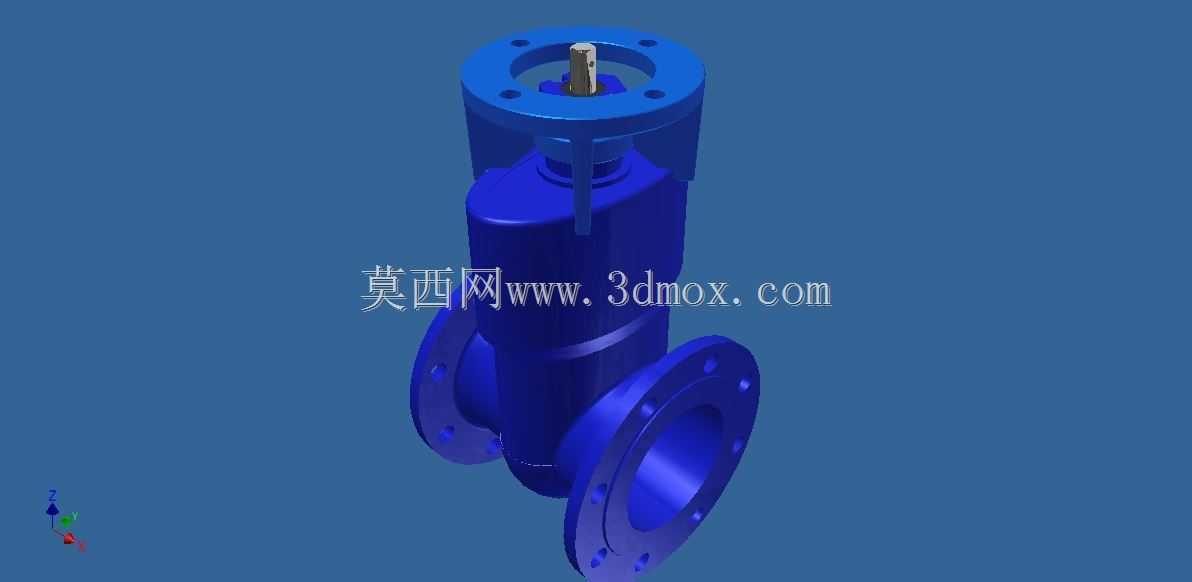

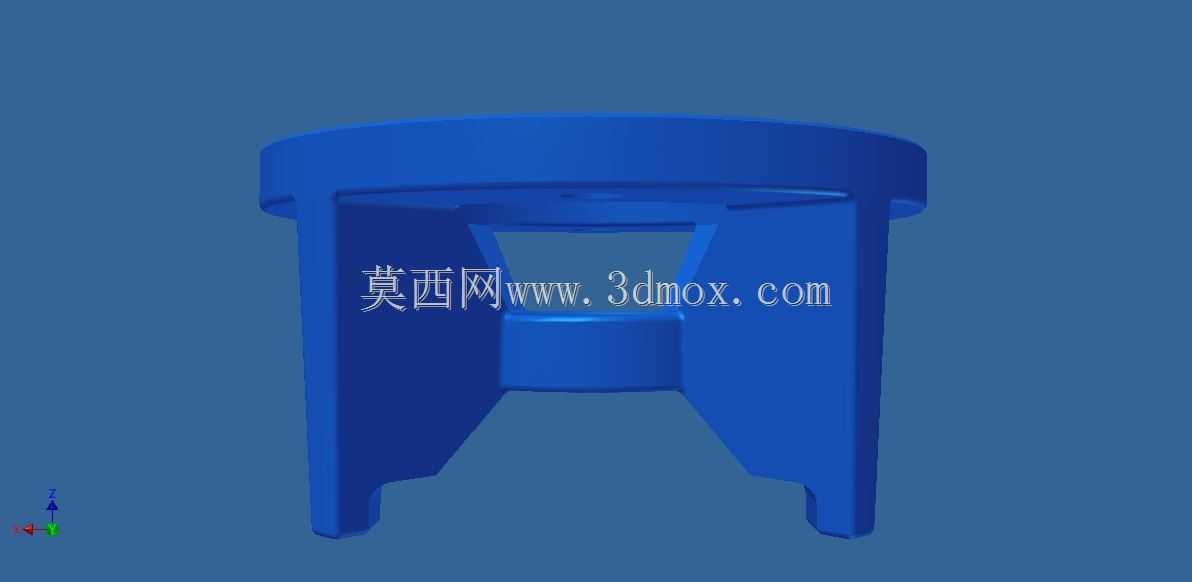

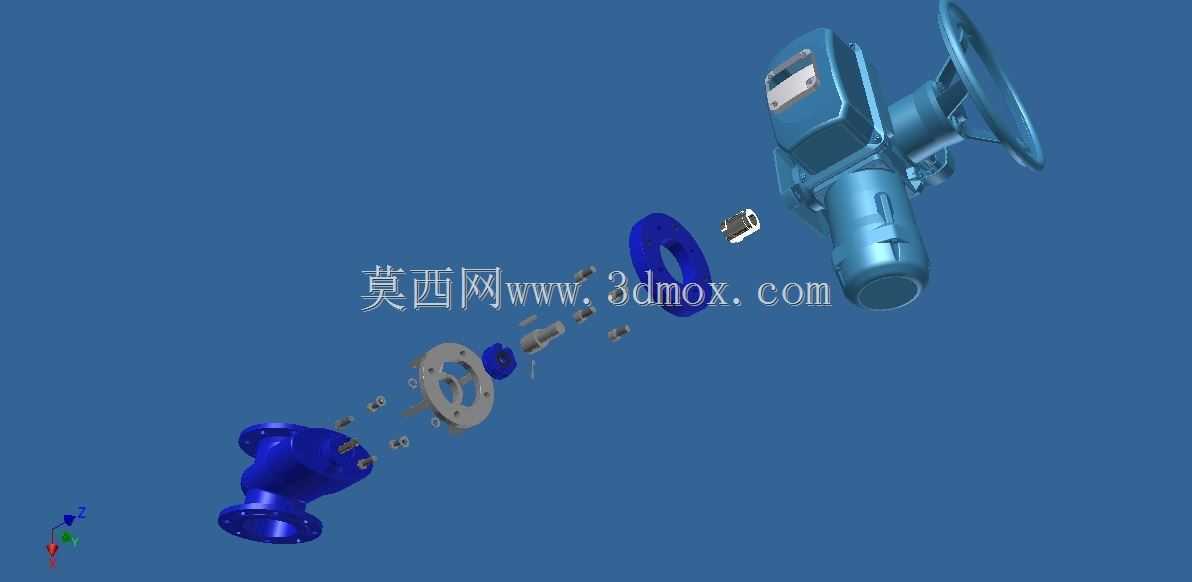

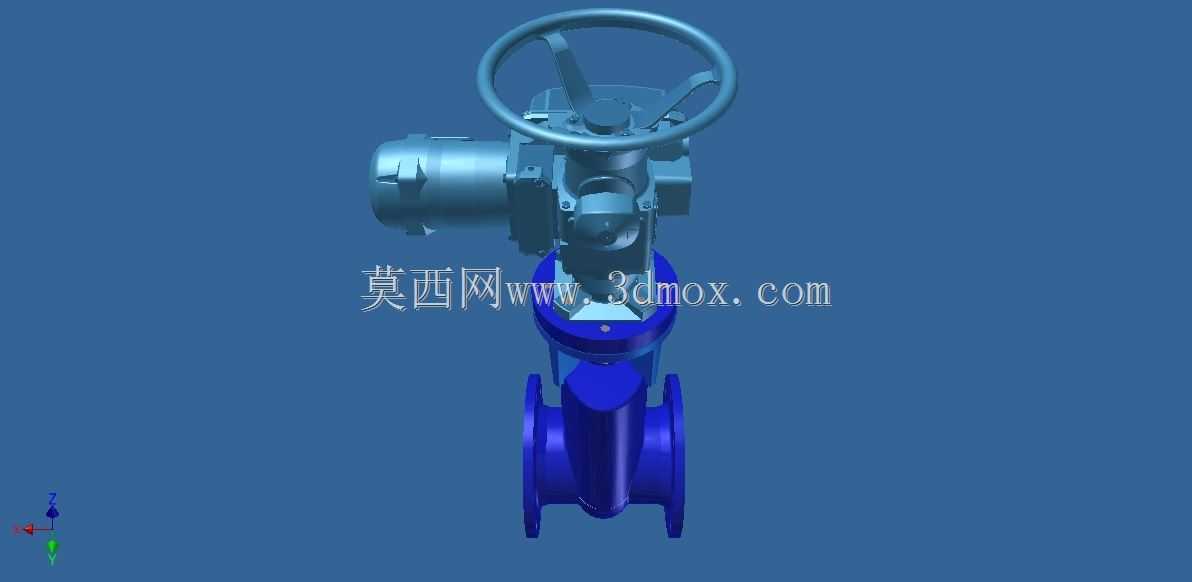

这款电动闸阀的结构设计围绕工业管路的截断控制需求展开，适配多电源供电工况，可在110/220V单相、220/380/440V三相供电场景下稳定运行，满足不同厂区供电体系的适配要求，无需额外增设电源转换模块即可直接接入现有电控系统。从防护设计来看，执行器部分达到IP67与IP68防护等级，可在多尘、淋水甚至短时浸水的户外或地下管廊工况下使用，避免外界水汽、粉尘侵入执行器内部造成电路故障，适配化工园区、市政供水、食品加工等多场景的复杂安装环境。扭矩输出方面，执行器配置的扭矩分配等级覆盖60Nm至25000Nm区间，可匹配不同通径、不同压力等级的闸阀启闭需求，启闭过程中可根据阀杆受力自动调整输出扭矩，避免出现阀杆顶弯、密封面压损的问题。阀体采用短体法兰结构，公称通径为DN150，公称压力等级为PN16，法兰连接尺寸遵循ISO 5752系列143标准，安装端的法兰密封面、螺栓孔位参数完全匹配通用管路法兰标准，现场安装时无需额外加工转接法兰，可直接与同规格管路法兰对接，降低现场安装的改造成本。密封件采用丁腈橡胶材质，适配常规水、油品等介质的输送工况，密封性能稳定，长期启闭作业下不易出现密封老化渗漏问题。固定支架部分遵循ISO 5211标准设计，可直接适配F14规格的安装法兰，执行器与阀体的连接同轴度精度可控，避免长期运行出现阀杆偏磨导致的扭矩异常增大问题。设计过程中充分考虑了日常维护的便利性，执行器与阀体的连接采用快装式支架结构，检修时无需拆卸阀体即可完成执行器的更换与调试，大幅缩短管路系统的停机维护时间。闸板采用楔式密封结构，启闭过程中密封面摩擦阻力小，全开状态下介质流通阻力极低，不会对管路内的介质输送造成额外压损，适合长距离输送管路的截断控制使用。手轮结构保留了手动操作功能，在电控系统故障或断电工况下，可通过手轮完成阀门的应急启闭操作，避免管路系统出现失控风险。整体结构的三维建模过程中，对所有运动部件做了干涉校验，阀杆升降行程、执行器输出轴的转动行程完全匹配，不存在运动卡滞的结构风险，各部件的安装间隙预留合理，可直接用于生产加工的结构参考，也可作为管路系统三维布管的配套元件模型使用，帮助设计人员提前完成管路布局的碰撞检查，减少现场安装的返工问题。
