精密手动台虎钳工业夹持工具设计

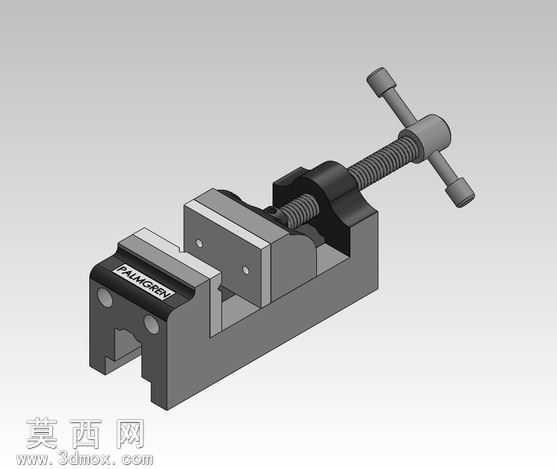

本模型为工业级精密手动台虎钳三维设计成果，建模阶段采用自底向上的装配设计思路，先对各个独立零部件进行参数化建模，再通过配合约束完成整体装配，完整还原了台虎钳的真实机械结构。模型整体包含固定钳身、活动钳身、梯形传动丝杠、十字转动手柄、可调钳口、定位安装孔等核心结构，各部件的尺寸比例严格参照工业级台虎钳的实际生产标准设定，保证结构的合理性与可制造性。材质渲染阶段，针对不同部件的实际用材赋予对应材质属性：钳身主体采用灰铸铁材质，通过调整漫反射粗糙度与金属度参数，还原铸铁件哑光、略带颗粒质感的表面特征；传动丝杠与十字手柄采用中碳钢材质，模拟出金属加工后的细腻金属光泽与表面车削纹理；钳口部位的防滑齿面单独做了纹理细节处理，还原淬火钢件的高硬度表面质感，固定钳身侧面的品牌标识区域做了凹刻文字的细节建模，搭配哑光黑的漆面材质，提升模型的真实感。结构设计上，梯形丝杠与活动钳身的传动螺母做了精准的螺纹配合建模，可直观演示丝杠旋转带动活动钳身平移实现开合的运动逻辑，钳身底部的两个安装定位孔做了沉孔结构设计，还原台虎钳通过螺栓固定在工作台面的安装结构，活动钳身与固定钳身的滑动导轨面做了贴合的间隙配合设计，保证滑动过程的顺畅性与夹持精度。建模过程中对所有零部件做了倒角、圆角的工艺细节处理，避免出现尖锐直角的非工艺化结构，所有装配部位的配合公差都参照机械设计标准做了预留，模型可直接用于装配干涉检查、运动仿真演示，也可作为机械设计教学的典型案例，帮助理解螺纹传动、滑动导轨配合、夹具夹紧的机械原理，整体模型结构完整，细节丰富，还原了手动台虎钳作为机加工常用夹持工装的全部结构特征。
