工业级手动精密台虎钳夹持工装设计

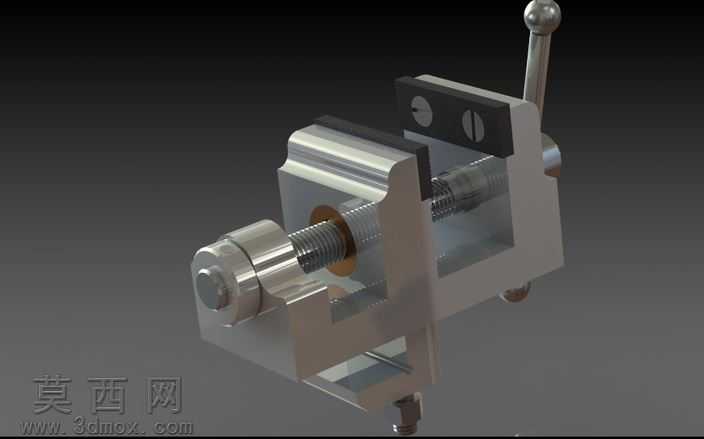

本作品为手动精密台虎钳三维建模设计，整体采用SolidWorks完成全参数化建模，建模过程严格遵循机械加工工艺的公差配合要求，对每一处装配结构都做了干涉检查，确保各活动部件运动顺畅无卡滞。建模阶段首先完成固定钳身的基体绘制，采用拉伸、切除等基础特征构建钳身的主体框架，对钳身的安装定位槽、导轨配合面做了精细化的特征处理，保证后续活动钳身的滑动精度。活动钳身部分与固定钳身通过燕尾导轨结构实现滑动配合，建模时对导轨的配合间隙做了合理预留，模拟实际五金件的装配公差，避免出现过约束导致的运动失效。传动结构采用丝杠螺母传动副，丝杠的螺纹特征采用真实的螺旋扫描特征构建，而非简单的贴图示意，螺母与活动钳身的连接结构做了防转定位设计，保证转动手柄时活动钳身可平稳沿导轨做直线进给运动。钳口部分设计有可拆卸的防滑齿板，通过沉头螺丝与钳身固定，既可以在夹持硬质工件时提供足够的摩擦力，也可在夹持软质工件时更换铜质钳口避免夹伤工件表面。手柄部分采用球头摇柄设计，建模时对摇柄的握持曲面做了圆角过渡处理，金属球头与杆身的连接位置做了倒角优化，符合人体工程学的操作手感。渲染阶段采用金属材质为主，固定钳身与活动钳身赋予磨砂铸钢材质，还原工业铸件的哑光金属质感，丝杠、导轨等运动部件赋予抛光钢材材质，突出机加工面的光亮金属质感，手柄球头赋予镀铬亮面材质，形成不同材质的视觉层次。场景搭建采用深色渐变背景，搭配三点布光方案，主光从侧上方打亮钳身的主体结构，勾勒出金属轮廓的高光，辅光补亮暗部细节避免死黑，轮廓光从后方打亮边缘，突出模型的立体感，最终渲染效果清晰展现了台虎钳的整体结构与各部件的装配关系。设计思路围绕小型精密加工场景的夹持需求，整体结构紧凑，夹持行程适配小型工件的装夹需求，既可以作为台钻、小型磨床的配套工装使用，也可独立作为钳工手工操作的夹持工具，所有零部件均符合通用五金配件的加工标准，具备实际生产的可制造性，不存在无法加工的异形结构，各标准件如螺丝、丝杠均可直接采购通用规格替换，降低生产与维护成本。
