精密螺杆式机用平口夹持虎钳

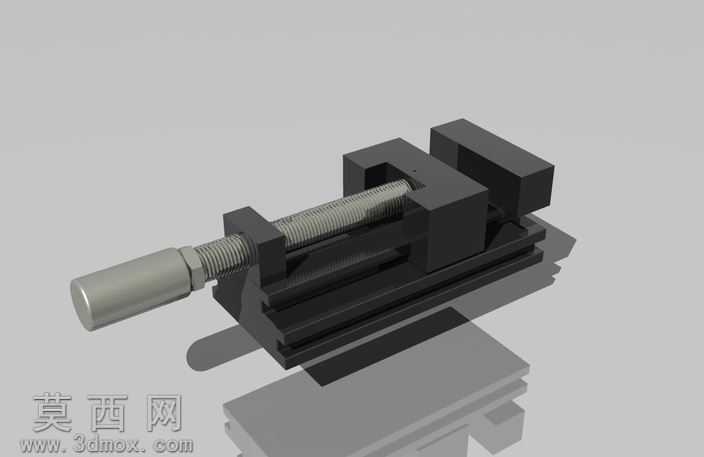

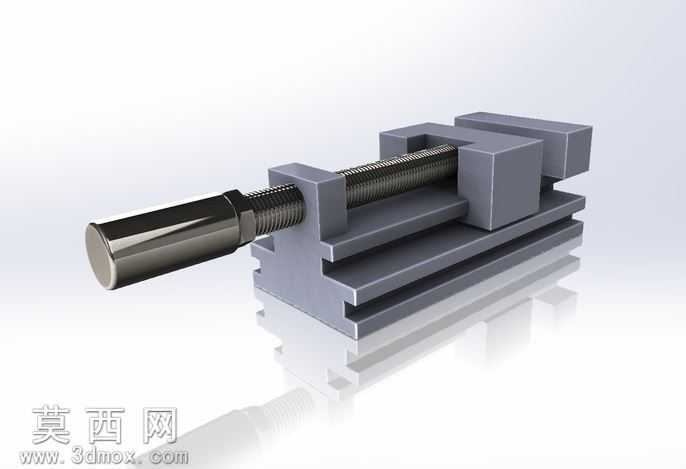

本作品为螺杆驱动式机用平口虎钳三维建模作品，整体采用规整的模块化结构设计，建模过程严格遵循机械加工工装的实际尺寸比例与装配逻辑完成。建模阶段首先搭建固定钳身的基础基体，固定钳身采用带多层导向滑槽的一体式结构，滑槽截面为标准矩形导向结构，保证活动钳身滑动过程中的直线度与承载稳定性，建模时对滑槽的配合间隙做了符合实际装配要求的预留，避免出现干涉问题。活动钳身与固定钳身的导向结构采用完全匹配的凸台滑槽配合，建模时通过基准面约束保证两者的同轴度与滑动方向一致性。传动部分采用梯形螺杆传动结构，螺杆端部设计有滚花防滑的转动手柄，手柄与螺杆采用同轴装配约束，螺杆与活动钳身内部的传动螺母做螺旋配合约束，可实现转动手柄时活动钳身沿滑槽平稳进给，完成工件的夹紧与松开动作，建模时还原了梯形螺纹的牙型特征，保证传动结构的视觉真实性。材质与渲染阶段，整体金属部件采用哑光合金钢材质，对螺杆、手柄的外露圆柱面做了金属抛光质感处理，还原机械加工金属件的表面光泽差异，固定钳身与活动钳身的主体表面做了喷砂氧化的哑光金属质感，区分不同加工面的材质表现；渲染时采用柔和的工业产品布光，在部件边缘添加自然的高光反射，底部添加柔和的投影与地面反射效果，突出虎钳整体的厚重感与精密工装的质感。设计思路上，该虎钳定位为机加工通用夹持工装，整体结构无冗余部件，所有特征均服务于稳定夹持的功能需求，导向结构的长度设计保证夹持大尺寸工件时活动钳身不会出现翘曲，螺杆的传动行程覆盖常规小型工件的夹持范围，整体建模还原了真实虎钳的装配关系与结构细节，可用于机械工装教学演示、装配动画制作、机加工场景搭建等用途，模型的各部件均为独立可编辑实体，可根据需求进行参数调整与结构修改，适配不同的使用场景。
