威尼斯式手动通风调节阻尼装置

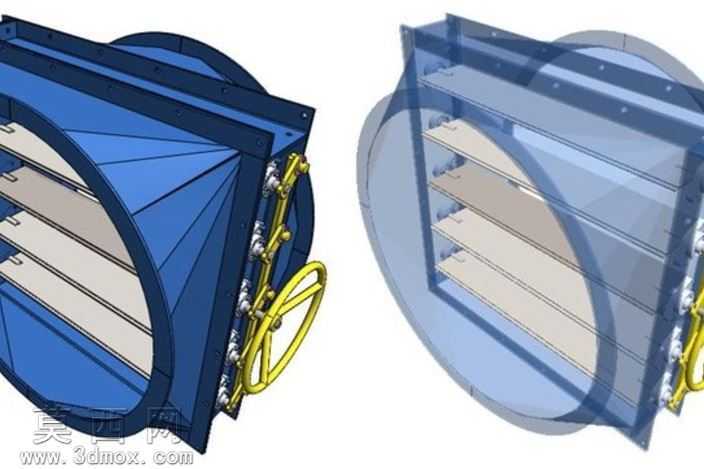

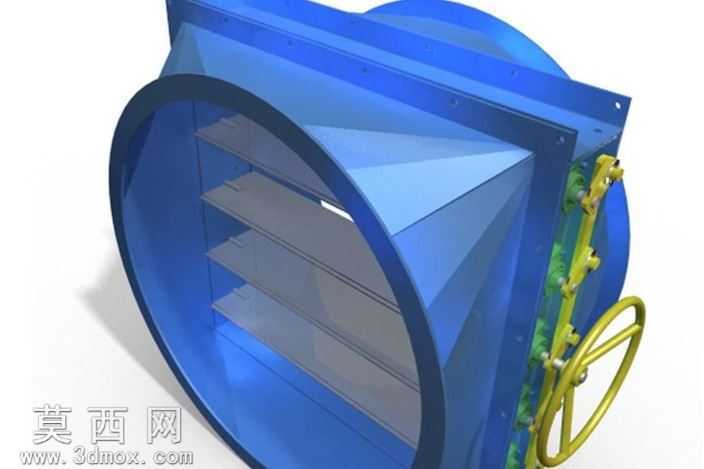

该三维模型采用SolidWorks完成全参数化建模，整体结构还原了威尼斯式手动阻尼装置的真实工业形态，建模过程中对各部件的装配干涉做了全面校验，确保所有运动部件可实现真实的动作模拟。模型主体采用天蓝色哑光金属材质，模拟工业通风管道常用的碳钢喷塑外壳质感，外壳部分做了方转圆的变径结构设计，圆形端用于对接圆形通风管道，方形端内置多组平行布置的百叶式调节叶片，叶片采用银灰色磨砂金属材质，还原镀锌钢板的表面质感，叶片边缘做了细微的倒角处理，避免锐边结构同时保证叶片闭合时的密封贴合度。侧部的手动操作机构采用亮黄色金属材质模拟黄铜手轮与连杆结构，手轮做了环形防滑纹理设计，连杆与叶片转轴的连接部位做了细节还原，包含铰接销轴、锁紧定位结构的细节建模，操作机构与主体外壳的连接部位做了密封压盖的结构设计，还原实际设备的防尘密封设计。建模过程中遵循工业通风设备的设计逻辑，方变径段采用渐变曲面建模，保证气流过渡平缓无突变结构，叶片的转动轴与外壳的配合部位做了轴套结构的细节刻画，整体装配层级清晰，各部件可单独拆分用于工程出图或运动仿真。渲染阶段采用工作室均匀布光，突出金属材质的反光特性与结构轮廓，对叶片间隙、手轮纹理、连接螺栓等细节做了材质区分，蓝色外壳的细微颗粒质感、黄色操作件的金属光泽、银色叶片的哑光质感形成明确的材质层次，清晰展现设备的结构组成与操作逻辑。该装置最初为水泥除尘系统的风量调节部件设计，建模时充分考虑了除尘工况下的结构特性，叶片边缘做了加厚处理以抵御含尘气流的冲刷，手动操作机构设置在侧部便于人员在管道外侧操作，无需深入风道内部即可完成风量调节，整体结构紧凑，安装对接尺寸符合常规工业通风管道的通用标准，可直接用于除尘通风系统的方案设计展示、结构校核以及教学演示使用。
