工业级旋风集尘除尘设备三维设计

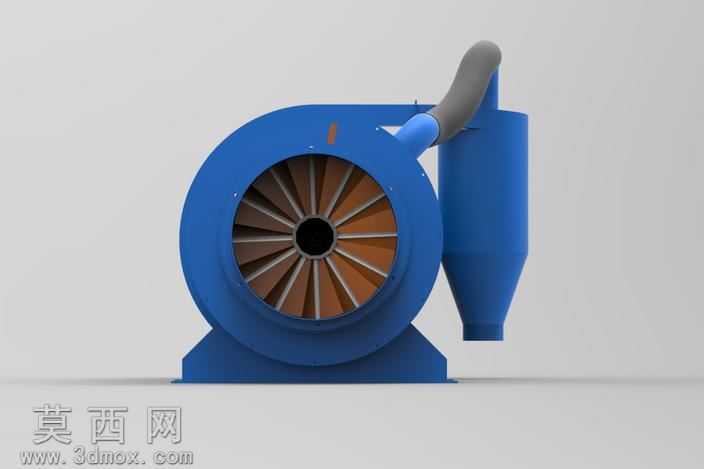

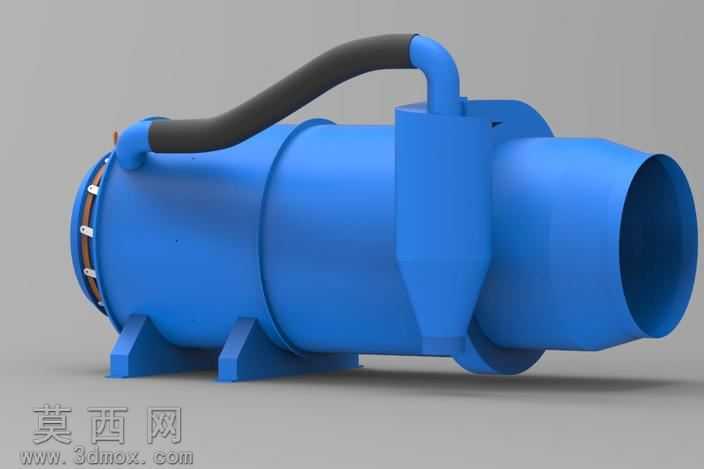

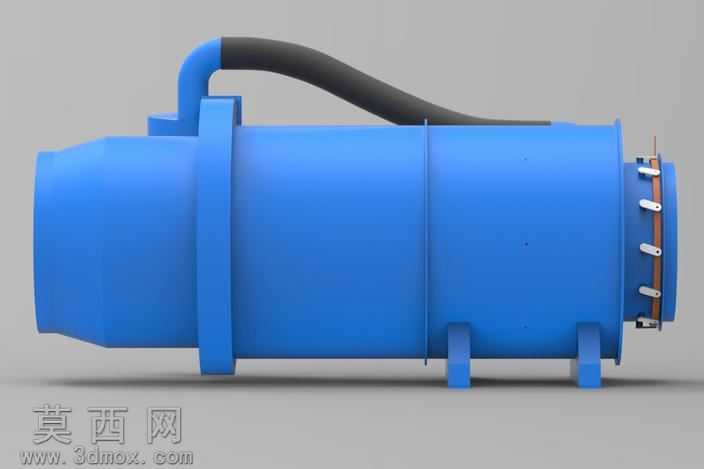

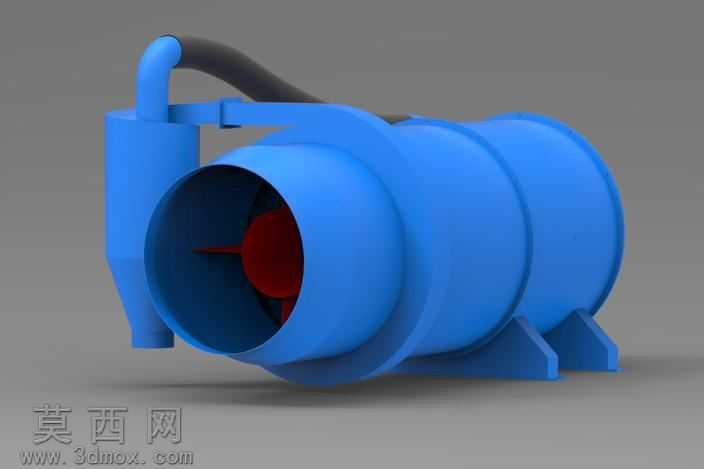

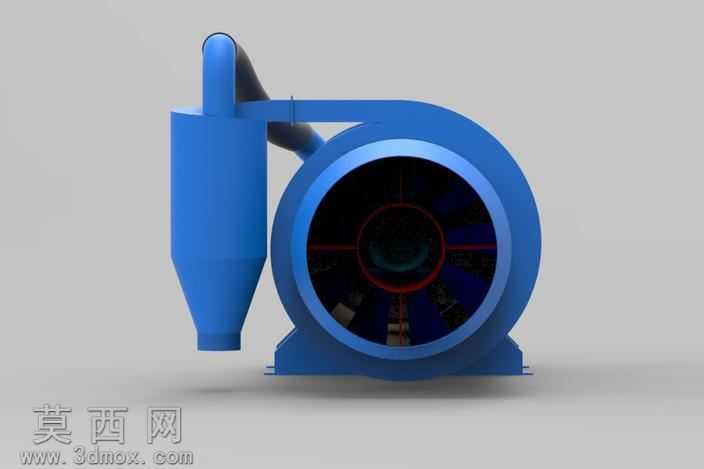

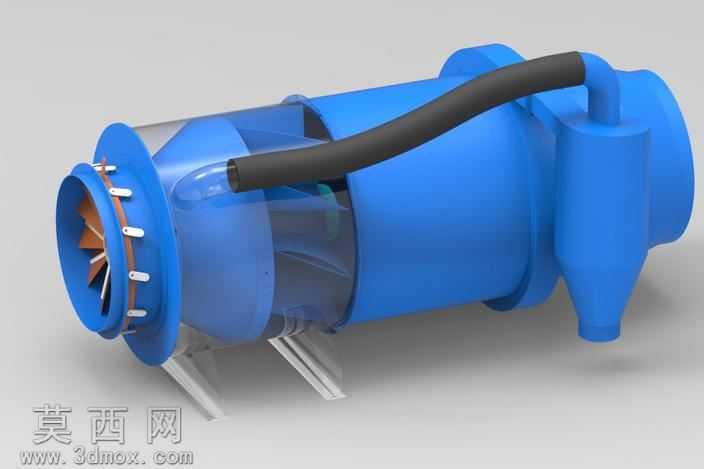

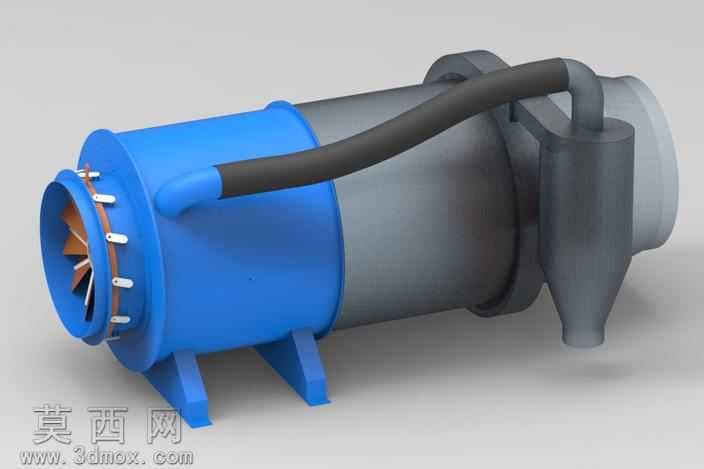

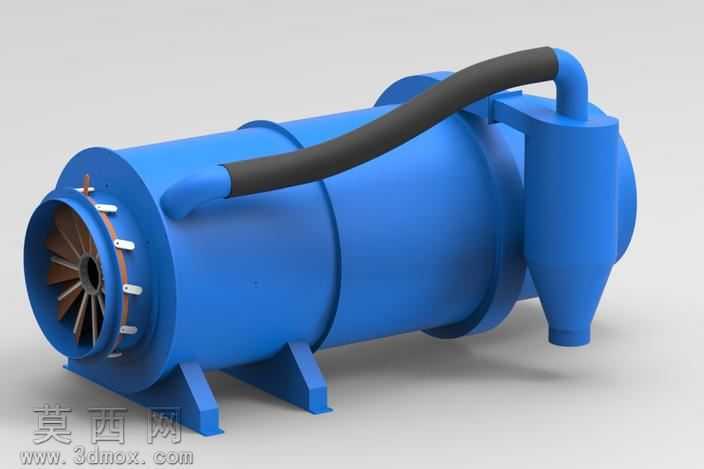

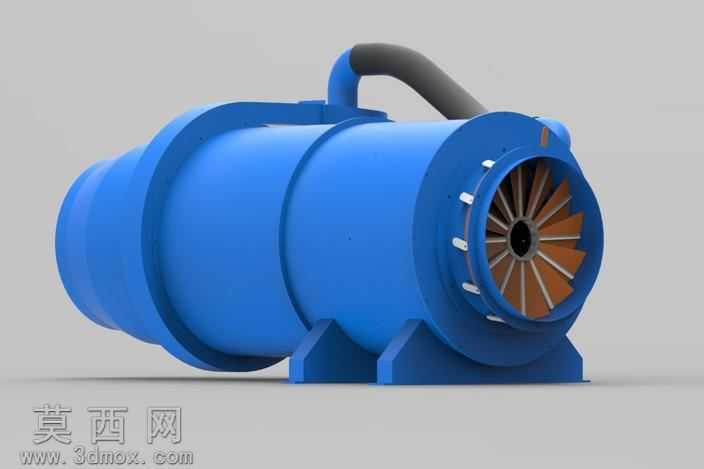

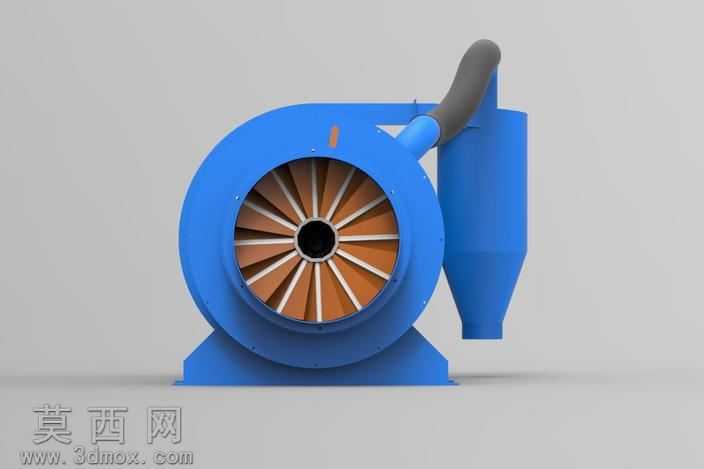

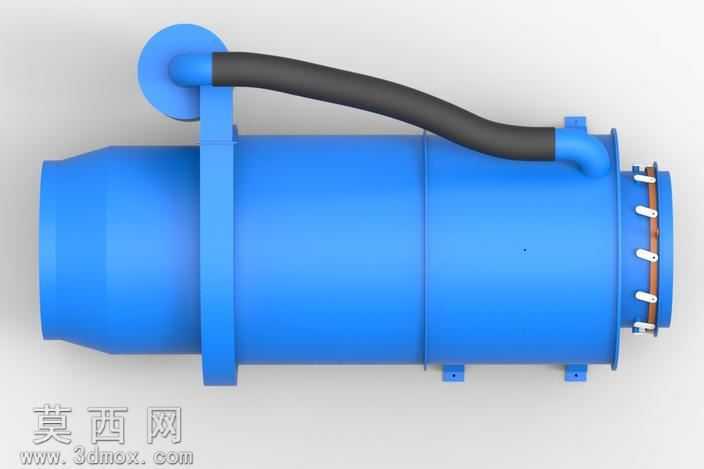

本作品为工业旋风除尘设备的三维建模设计，整体采用卧式筒体搭配侧置旋风分离腔的结构布局，在三维建模过程中严格遵循工业除尘设备的实际设计逻辑，对各功能模块进行了精准的参数化建模。主体卧式筒体作为含尘气流的主处理腔室，建模时精准还原了筒体的分段拼接结构、端部法兰连接结构以及底部支撑脚的承重造型，进风端的叶轮导流结构采用多叶片曲面建模，还原了导风叶轮的叶片倾角、固定卡扣的装配结构，确保气流导入路径的设计符合流体力学逻辑。侧置的旋风分离腔体采用上圆下锥的经典旋风结构，建模时精准处理了筒体与旋风腔之间的连接弯管弧度，黑色柔性连接管路采用曲面放样建模还原软管的自然弯曲形态，同时还原了管路两端的接口固定结构。材质渲染方面，主体设备外壳采用哑光工业蓝色金属漆材质，还原工业设备常用的涂装质感，柔性连接管采用黑色耐磨橡胶材质，表面添加细微的磨砂纹理提升真实感，端部法兰的金属卡扣做了金属光泽处理，支撑脚做了与主体一致的涂装质感，整体渲染光影柔和，清晰展现各部件的结构衔接关系。设计过程中充分考虑设备的实际装配逻辑，各部件之间的连接位置预留了合理的装配间隙，支撑脚的布局符合设备承重的稳定性要求，进风端叶轮与筒体的同轴度做了精准校准，旋风分离腔的锥角角度参考实际旋风除尘的分离效率参数进行设计，连接管路的走向避免出现直角弯折以减少风阻，整体模型结构完整，无破面、错面等建模问题，各功能部件的造型均符合工业除尘设备的设计规范，可用于设备结构展示、原理演示以及后续的工程参考。
