简易四旋翼无人机结构设计模型

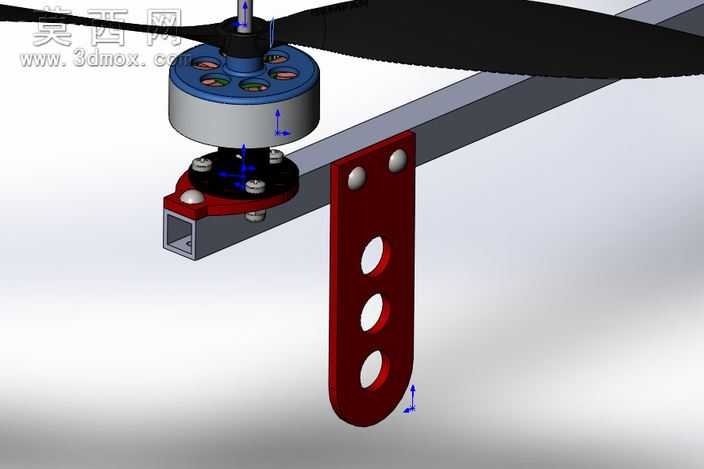

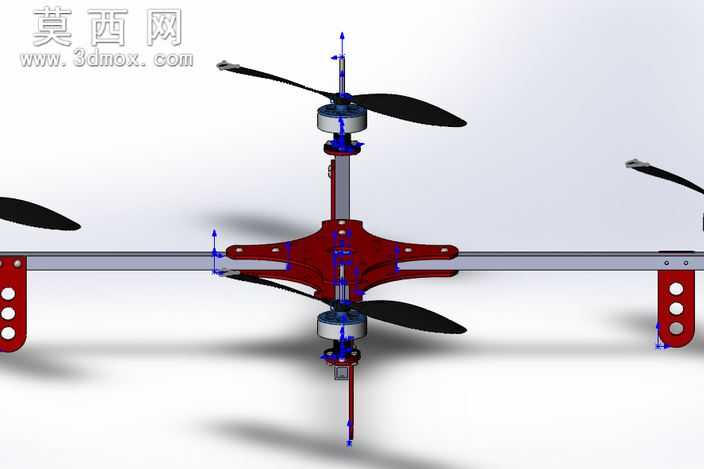

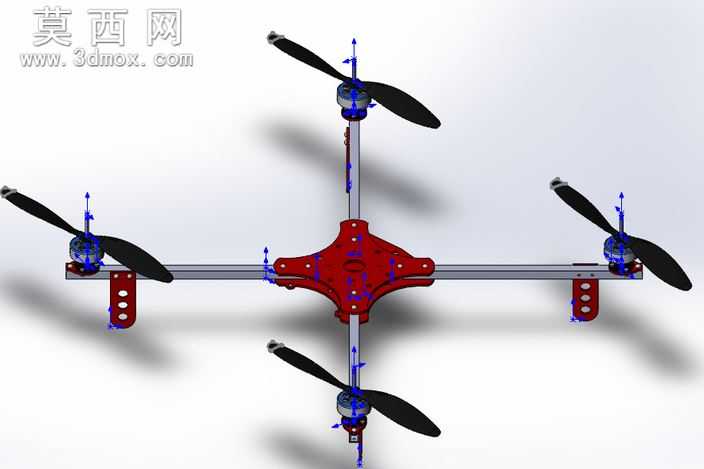

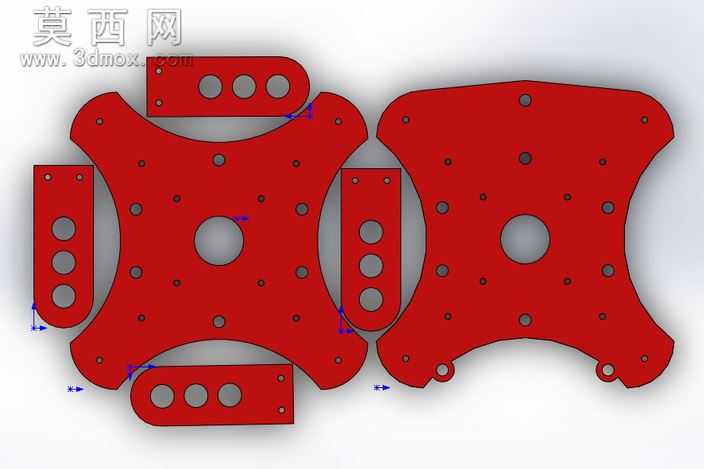

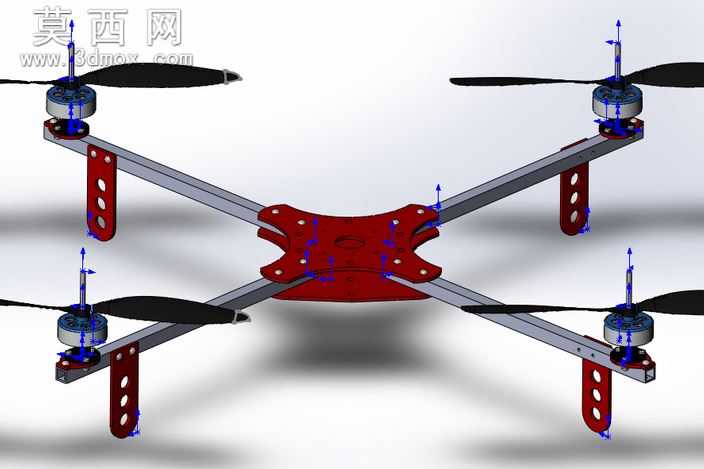

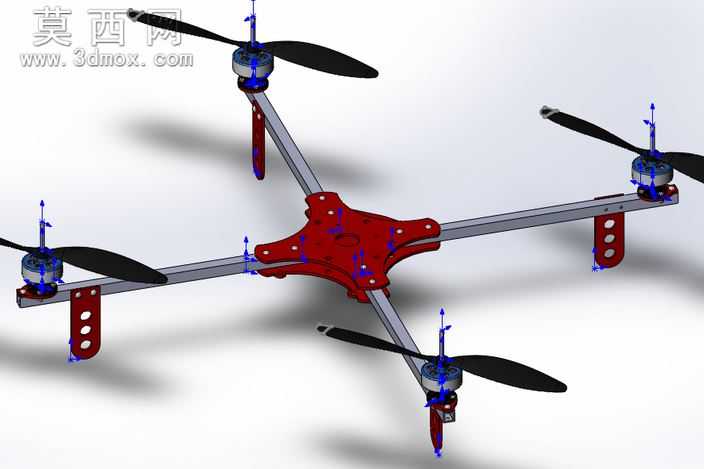

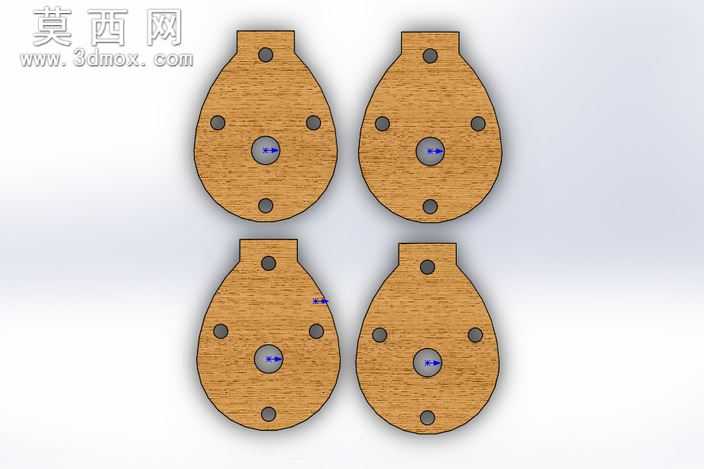

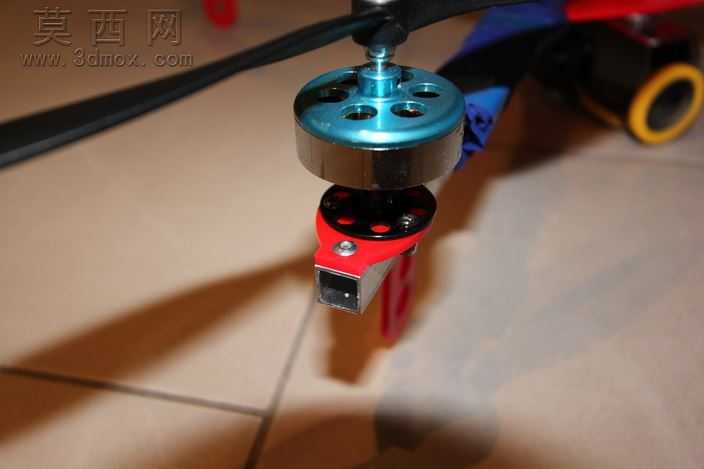

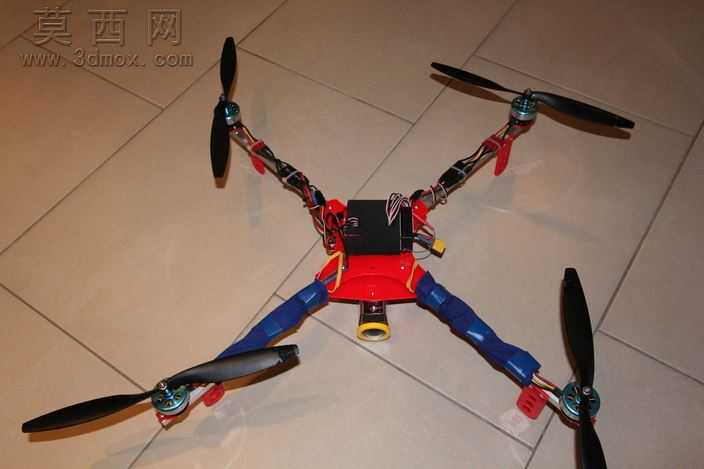

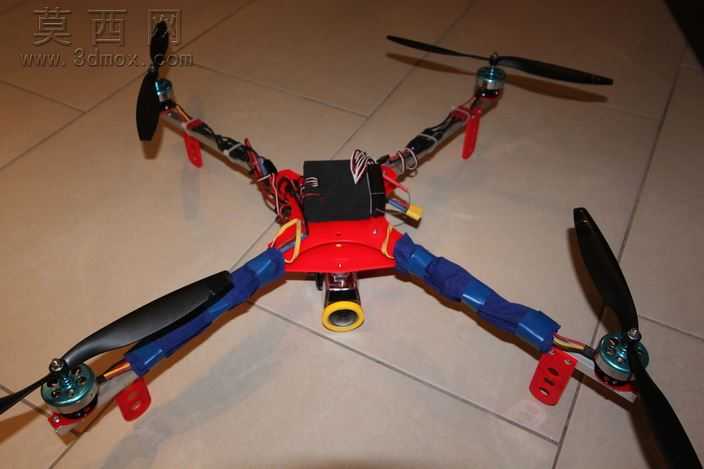

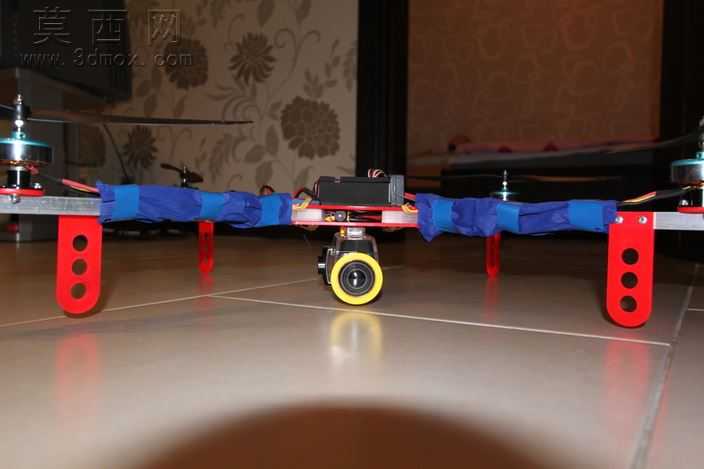

本模型为低成本简易四旋翼无人机的完整三维结构设计，建模过程中以易加工、低成本、易组装为核心设计思路，整体采用对称式十字布局，保障飞行过程中的动力平衡与操控稳定性。模型完整还原了四旋翼无人机的核心结构组成，包含中心承载机架、四向延伸的机臂、动力安装座、旋翼组件、起落支撑部件等全部结构细节。中心机架采用一体化的红色承载结构设计，建模时对安装孔位、机臂对接槽、减重镂空区域都做了精准还原，既保证了机架的结构强度，又通过镂空设计降低了整机自重，同时预留了飞控、电池等核心电子元件的安装空间，方便后续的硬件装配调试。四根机臂采用等长等截面的杆状结构设计，对称分布在中心机架的四个方向，每根机臂末端都设置了独立的动力单元安装位，用于固定无刷电机与螺旋桨，建模时对电机座的定位孔、走线槽都做了细致刻画，保障动力部件安装的同轴度，避免飞行过程中出现震动问题。旋翼部分还原了两叶螺旋桨的曲面造型，建模时对桨叶的翼型弧度、桨尖收边都做了优化处理，还原真实螺旋桨的气动外形特征，同时在每个动力单元位置标注了装配参考坐标系，方便后续的装配校验与运动仿真。起落支撑部件设置在前后两个机臂的下方，采用带多组安装孔的立式支撑结构，既可以在降落时起到缓冲支撑作用，保护机身核心部件与动力单元不受磕碰，又可以通过不同孔位调整支撑高度，适配不同尺寸的电池与挂载设备。整体建模过程中对所有零部件的配合公差都做了合理设置，所有连接部位的孔位、对接尺寸都经过匹配校验，既适合3D打印制作原型件，也适合采用轻质板材切割加工，能够满足爱好者自制、教学演示、结构验证等多种使用场景的需求。模型的材质渲染区分了不同部件的材质属性，中心机架与起落架采用硬质工程塑料质感，机臂采用轻质金属杆材质，螺旋桨采用高强度尼龙材质，电机部分还原了金属外壳的质感，整体渲染效果清晰直观，能够完整展示四旋翼无人机的结构组成与装配关系。
