RQ-170哨兵隐身飞翼无人机构型设计

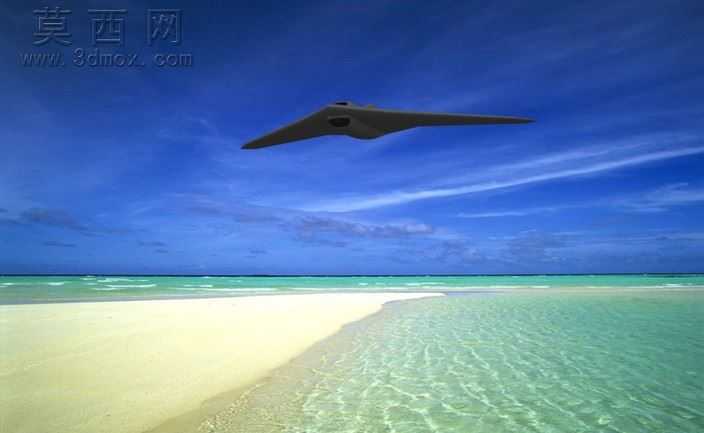

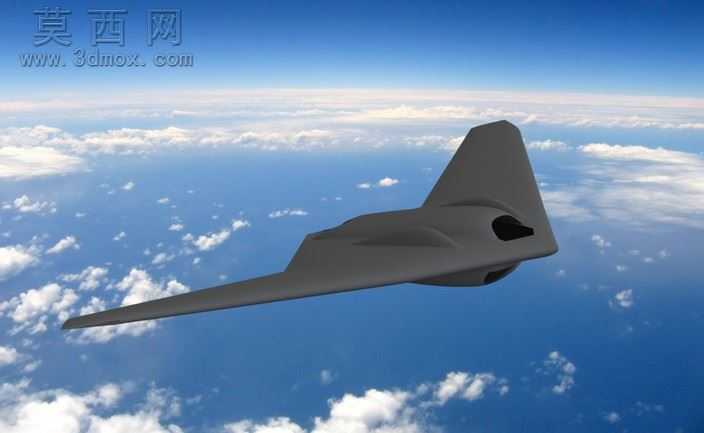

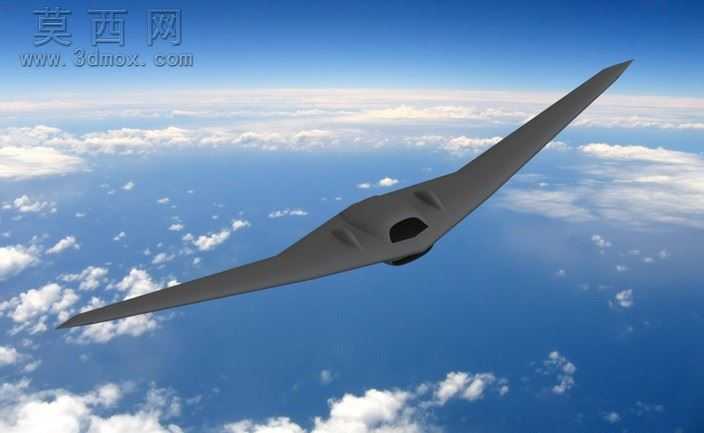

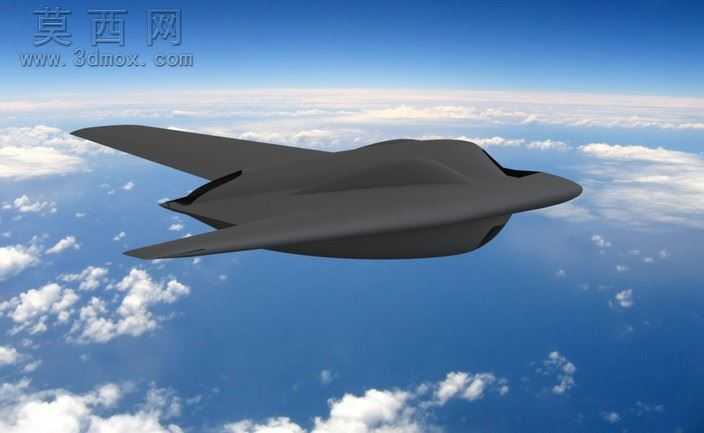

本作品为RQ-170哨兵无人机的三维构型建模成果，整体采用无尾飞翼式气动布局设计，建模过程中精准还原了该型无人机标志性的翼身融合特征，整个机身与机翼采用顺滑过渡的一体化曲面构建，没有传统飞行器的独立尾翼结构，从翼尖到机身中轴线的曲面曲率经过反复调校，既还原了实机的低可探测性外形特征，也保证了整体气动外形的流畅度。建模阶段优先搭建整体轮廓骨架，先确定飞翼的展弦比、前缘后掠角度与机身中轴线的相对位置，再通过多截面曲面放样生成主体外形，针对机身上表面的进气口凹陷结构、机身尾部的喷口修型区域，采用局部曲面拆分、曲率连续衔接的方式处理，避免出现曲面褶皱、棱角突兀的问题，保证整体外形的顺滑度。材质渲染阶段，整机主体采用亚光深灰色吸波涂层质感的材质，调整材质的粗糙度与反射参数，还原隐身无人机特有的低反光哑光表面效果，背景采用高空云层环境进行渲染，通过环境光与定向光的搭配，模拟高空飞行时的自然光照效果，突出飞翼布局的整体轮廓与曲面光影变化。模型结构上还原了该机型无水平尾翼、无垂直尾翼的布局特点，翼面与机身完全融合，进气口布置于机身上方，整体外形简洁利落，没有外露的突出结构，契合隐身飞行器的外形设计逻辑。设计思路上以精准复现该型无人机的外形特征为核心，省略了内部引擎、进气道等复杂内部结构，重点打磨外部气动曲面的精度，让模型能够直观展现飞翼隐身无人机的构型特点，既可以作为航空装备构型展示的演示模型，也能够为飞翼布局飞行器的外形设计提供参考，帮助理解无尾飞翼布局的外形设计逻辑与曲面构建思路。
