三旋翼Tricopter构型塔龙无人机结构设计

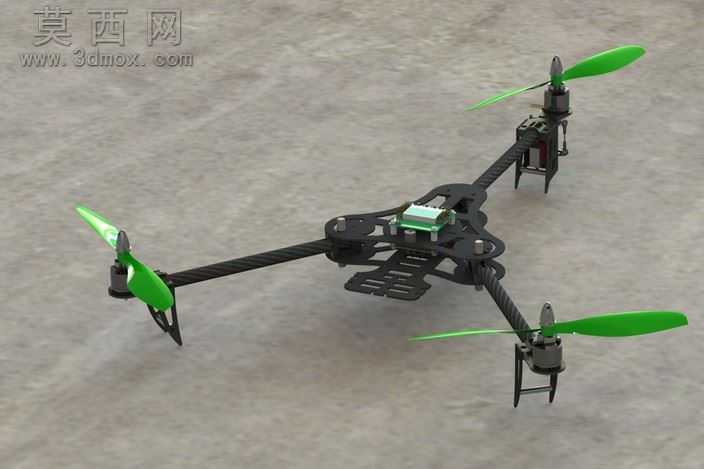

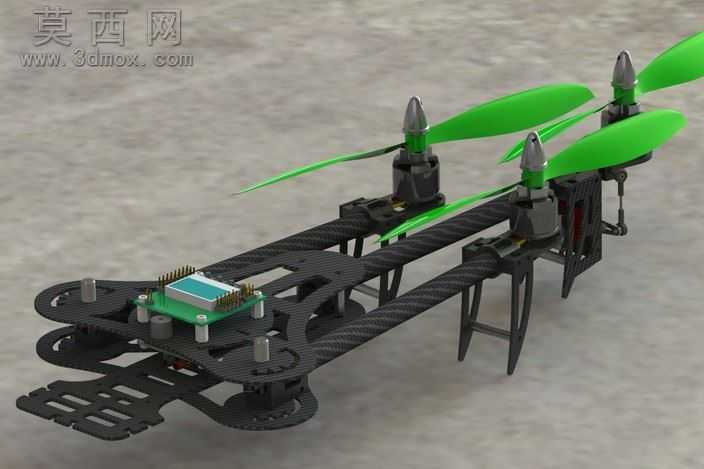

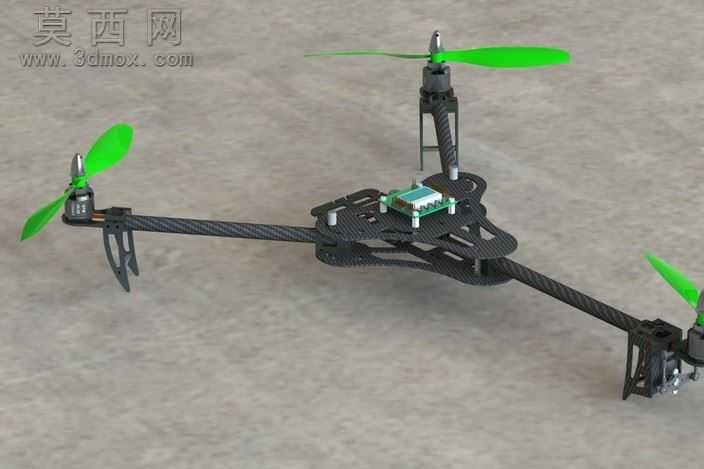

本款三旋翼无人机采用经典Tricopter构型完成整体结构建模，建模过程中围绕小型航模无人机的飞行稳定性、部件装配兼容性与轻量化需求展开设计，完整还原了实机的结构逻辑与部件布局。模型的机架主体采用碳纤维管材作为机臂主材，在三维建模时通过材质参数调整还原碳纤维材质的哑光黑纹理与高强度质感，中心飞控安装板采用镂空式板材结构设计，建模时精准还原了板材上的安装孔位、走线槽与减重镂空结构，既保证了飞控、电调等核心电子部件的安装定位精度，也通过镂空设计实现机架整体减重，降低飞行负载。三个机臂呈Y型对称分布，建模时严格校准了机臂的安装角度与延伸长度，保证三个旋翼的转动平面处于同一水平高度，避免飞行过程中出现升力不均的问题。每个机臂末端集成了电机安装座与起落架支撑结构，电机安装座预留了与NTM 28 26 1200Kv电机匹配的安装孔位，可直接适配对应规格的外转子无刷电机；起落架采用细杆式支撑结构，建模时还原了其倾斜支撑的角度设计，既可以在降落时缓冲冲击力，也能避免起降过程中螺旋桨触地造成损坏。尾部机臂位置预留了TGY S306伺服舵机的安装空间，用于实现尾部旋翼的倾角调整，以此抵消三旋翼布局产生的反扭矩，实现无人机的偏航控制，建模时精准还原了舵机安装位的固定卡扣与传动结构的连接点位，保证舵机动作时的传动精度。模型中的螺旋桨采用亮绿色ABS塑料材质渲染，还原了航模螺旋桨的光滑表面质感与翼型曲面结构，桨叶的扭转角度与弦长变化都按照真实航模桨的参数进行建模，保证气动外形的还原度。中心飞控安装位预留了KK2飞行控制器的安装空间，孔位与飞控的固定孔完全匹配，同时在机架板材上设计了专门的走线凹槽，可将电调、电机、舵机、电池的连接线规整收纳在槽内，避免飞行过程中线路外露干扰气流或者被螺旋桨剐蹭。整体建模过程中对所有装配部件都做了干涉检查，保证各个部件在装配时不会出现结构冲突，各活动部件如尾部舵机的摇臂、螺旋桨的转动位都预留了足够的活动空间，完全符合小型航模无人机的实际装配与飞行需求，可直接用于航模制作参考、结构验证或者3D打印定制机架配件。
