自行车发动机汽缸三维结构设计模型

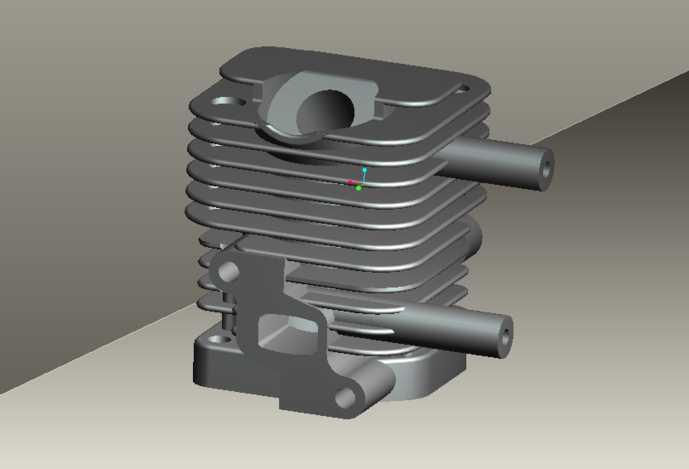

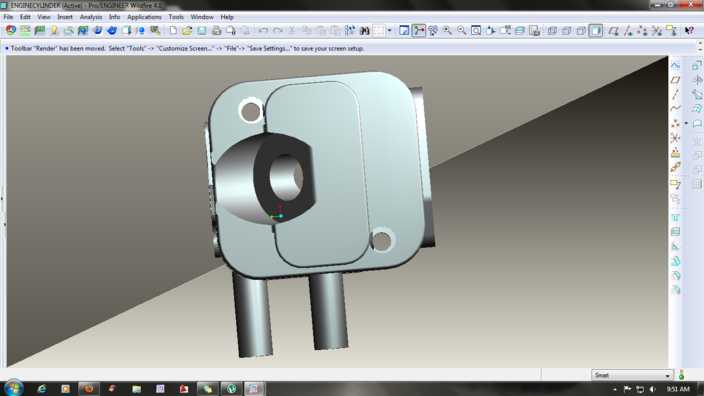

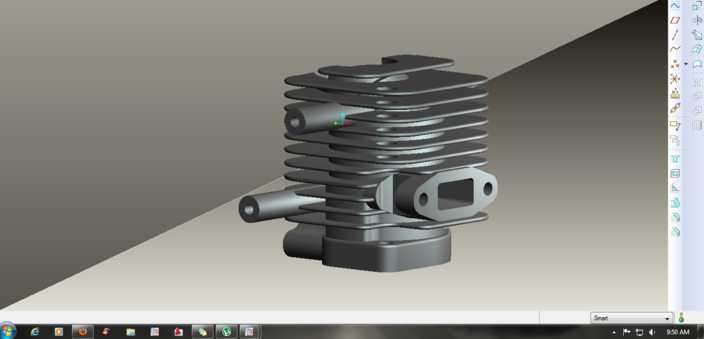

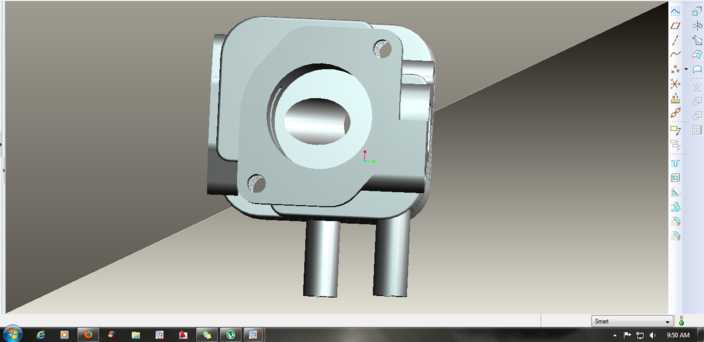

本作品为自行车配套的小型发动机汽缸三维建模成果，建模阶段依托参数化设计逻辑完成全结构搭建，首先针对小型单缸二冲程发动机的工作特性，确定汽缸的核心尺寸基准，以缸体内径为核心参数向外推导散热鳍片、安装接口、气道结构的关联尺寸，保证各部分结构的尺寸公差符合小型内燃机的装配要求。建模过程中优先完成缸体内腔的工作曲面构建，精准还原活塞往复运动的圆柱腔道，同时对进气口、排气口的异形通道做平滑过渡处理，避免气流路径出现突兀折角影响进排气效率。缸体外壁的散热鳍片采用等间距阵列方式生成，每片鳍片的厚度、向外延伸的长度都经过热传导逻辑校验，保证发动机高负荷运转时能够通过鳍片快速散出热量，避免缸体过热引发动力衰减。模型同时还原了汽缸上的所有安装结构，包括缸头连接法兰、曲轴箱对接止口、化油器安装座、消音器固定接口，每个接口处的螺栓孔位置、孔径都做了精准定位，法兰面的密封槽结构也完整呈现，保证后续虚拟装配时能够和配套部件完全契合。材质渲染阶段，为缸体赋予了压铸铝合金的材质属性，还原金属表面细微的磨砂质感，散热鳍片的边缘做了轻微的倒角光影处理，避免尖锐棱边出现不真实的高光反射，背景采用简洁的渐变灰调突出缸体本身的结构层次，通过三点布光方案让缸体的凹凸结构、安装接口的轮廓清晰呈现，既能够完整展示汽缸的外部造型，也能通过半透明预览效果呈现内部腔道的布局。设计过程中充分考虑自行车动力改装的轻量化需求，在保证缸体结构强度的前提下，对散热鳍片的非受力区域做了适度的减薄处理，同时优化了安装凸台的结构，去除多余的冗余料厚，让整个汽缸在满足强度、散热要求的同时尽可能降低自重，适配自行车改装的载重限制。
