卡车用三管金属空气喇叭设计

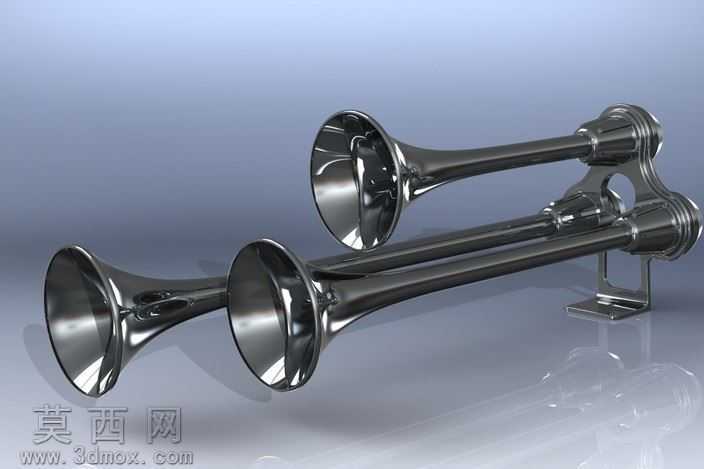

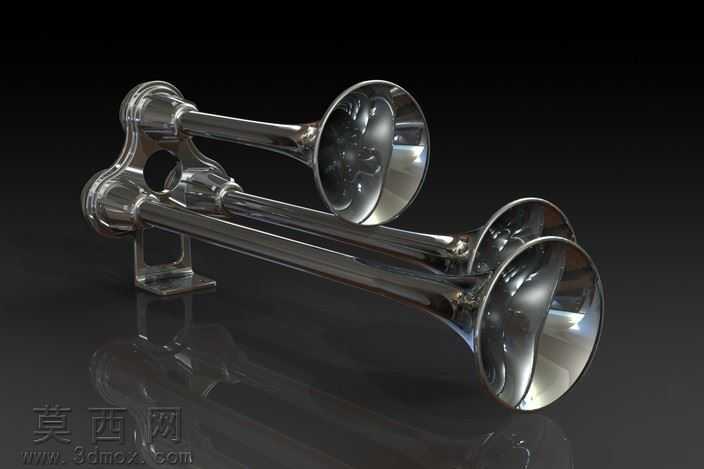

本作品为卡车配套使用的三管组合式空气喇叭三维设计，建模阶段依托参数化建模逻辑完成整体结构搭建，首先对三个不同长度的喇叭共鸣管进行曲率校准，通过扫掠命令构建出从进气端到扩音口的渐变管径曲面，保证每根音管的内腔弧度符合气动声学的发声原理，不同管长对应不同的音频频段，组合后可形成穿透力更强的和声鸣响效果。装配结构部分，设计了一体化的三角连接基座，将三根音管的进气端统一集成固定，基座上预留了标准的气动接口安装位，同时配套设计了L型安装支架，支架上开设了两个对称的固定孔位，可直接通过螺栓将整套喇叭固定在卡车的车架或驾驶室顶部位置，安装角度经过调整，保证鸣响时声音朝向车辆前方传播。材质与渲染环节，为整套喇叭赋予了高反光镀铬金属材质，调整材质的反射粗糙度参数至极低数值，模拟真实金属电镀层的镜面反光效果，在渲染场景中搭建了深色反光地面，通过环境HDR贴图提供真实的环境反射光源，添加了多组辅助补光突出喇叭扩音口的曲面弧度与金属质感，同时在金属表面添加了极细微的划痕纹理，避免材质表现过于塑料化，还原真实车用金属配件的使用质感。结构细节上，每根喇叭的扩音口边缘都做了卷边处理，既提升了结构强度避免边缘磕碰变形，也优化了声音扩散的边缘效果，连接基座与音管的衔接位置做了圆弧过渡处理，减少气动阻力的同时也提升了整体外观的流畅度，安装支架与基座的连接位置做了加厚处理，保证车辆行驶过程中震动工况下的结构强度，避免长期使用出现连接断裂的问题。设计过程中参考了重卡配套气喇叭的实际尺寸比例，对整体模型的长宽高参数进行了等比例缩放还原，保证各部件之间的装配间隙符合实际生产的公差要求，既可以作为外观展示使用，也可用于后续的结构优化与3D打印验证。
