单极钮子开关三维结构设计

　　这款单极拨动式开关的三维结构，在做小型电控柜、手持检测设备、实验台接线回路的选型匹配时经常会用到，属于小电流控制回路里非常常见的手动操作元件。从实际应用场景来看，这类开关常被布置在设备操作面板的边角位置，用来做单路信号的通断切换，比如小型实验装置的电源启停、测试回路的信号选通、手持控制盒的功能触发，不需要复杂的自锁互锁结构，操作逻辑直接，拨杆扳动到位即可完成回路状态切换，日常维护更换也十分便捷。

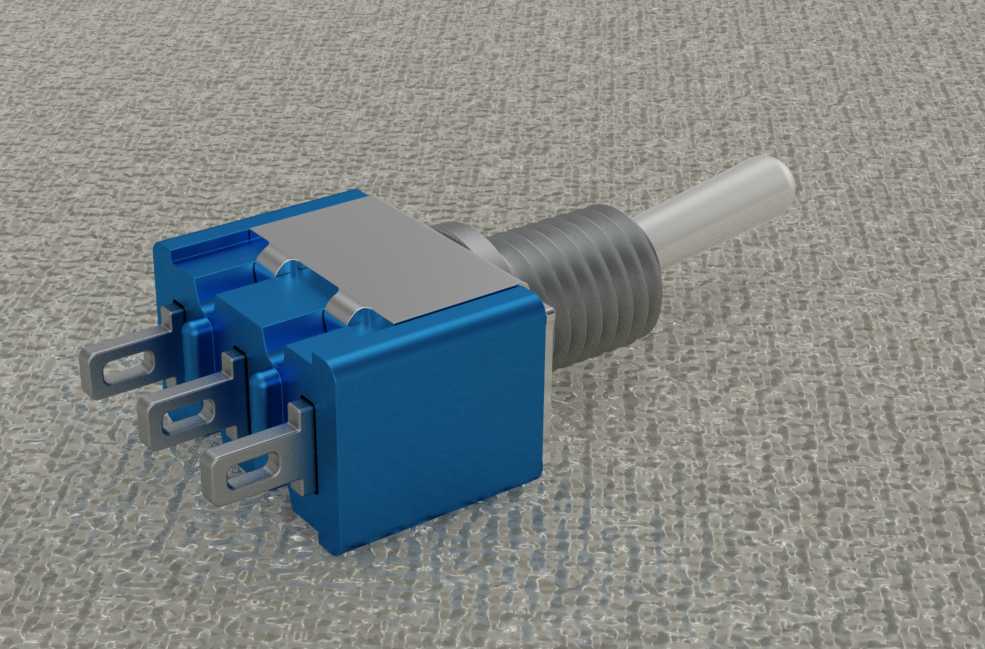

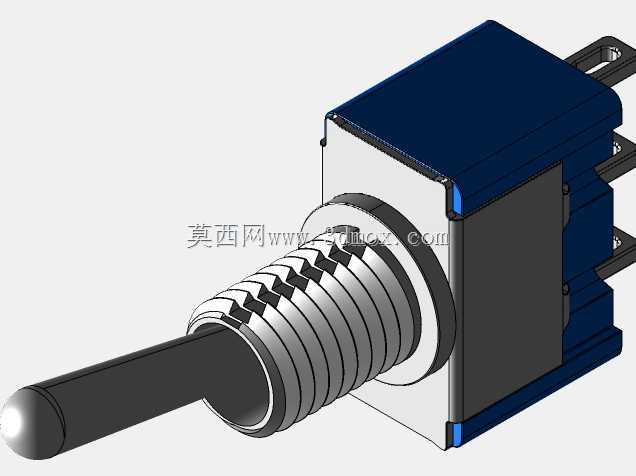

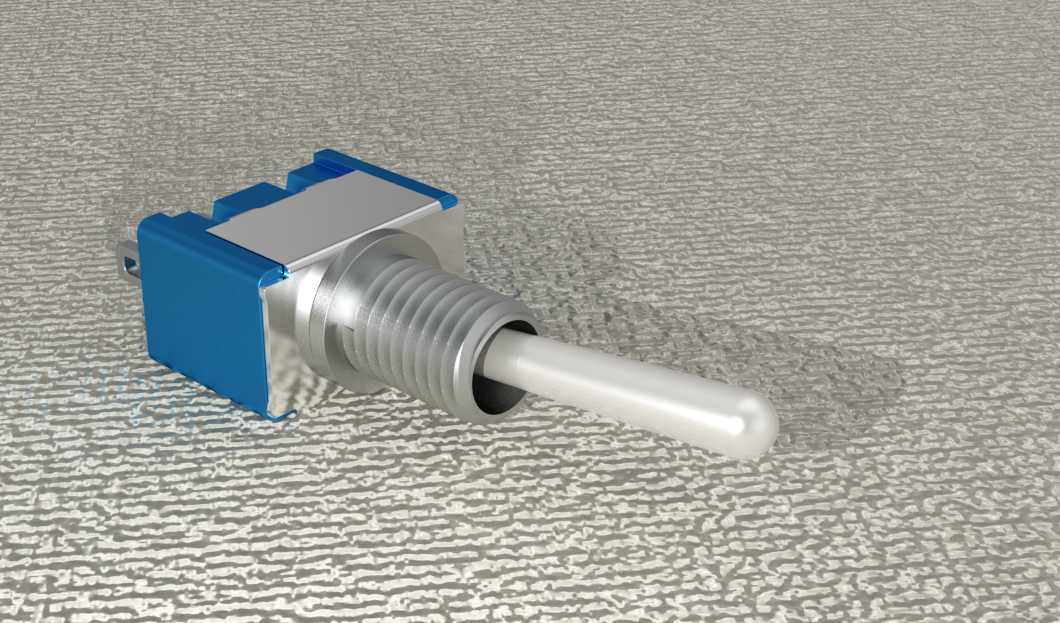

　　从结构设计的思路来看，这款开关采用了金属外壳加绝缘基座的组合结构，前端带螺纹的安装柱是核心的安装定位结构，螺纹段的长度适配常规1-2mm厚度的设备面板，配套的锁紧螺母可以从面板背面将开关本体完全固定，安装时不需要额外做复杂的定位结构，只需要在面板上开出对应直径的安装圆孔即可，安装孔的公差可以放宽到0.2mm，不会影响装配后的稳固性。拨杆采用圆头长柄设计，操作时的接触面积足够，戴薄劳保手套也能顺利完成扳动操作，拨杆的摆动角度控制在30度左右，扳动到位有清晰的档位反馈，不会出现虚位导致的回路接触不良问题。

　　功能特性上，这款单极开关只负责单路回路的通断，没有多余的触点组，内部的触点采用银合金材质，接触电阻低，在小电流信号回路中使用时不会出现信号衰减的问题，开关尾部的接线端可以适配常规的冷压接线端子，接线时不需要做特殊的焊线处理，普通的螺丝压接就能完成可靠的电气连接。外壳的金属部分做了钝化处理，在普通工业环境下使用不会轻易出现锈蚀问题，蓝色的绝缘基座采用耐温工程塑料材质，长期在60摄氏度以下的工作环境中使用不会出现形变，能够保证内部触点的位置精度，避免因为基座形变导致的触点错位、接触失效问题。

　　从安装边界尺寸来看，开关本体的方形基座边长控制在15mm以内，安装后在面板背面的突出长度不超过20mm，对于内部空间紧凑的小型手持设备、便携检测仪器来说，不会占用过多的内部布线空间，拨杆在自然状态下的突出长度适合面板外侧的操作，不会因为拨杆过长导致日常使用中被意外磕碰触发误操作，也不会因为拨杆过短导致操作费力。在做三维布线设计的时候，可以直接将这个模型导入装配体，提前预留好接线的弯曲半径，避免后期装配时出现接线端和内部其他元件干涉的问题，开关的扳动行程范围内也不会和面板上的其他按钮、指示灯产生位置冲突，在做面板布局的时候只需要预留出直径10mm的操作空间即可满足操作需求。

　　在实际的设备调试过程中，这类开关的操作反馈清晰，操作人员不需要查看开关状态，仅凭扳动时的手感就能判断是否切换到位，适合在需要盲操作的使用场景下选用，比如设备侧面的辅助功能开关、暗装式控制盒的功能切换开关，都可以选用这类结构的单极开关。建模的时候还原了开关的所有装配细节，包括螺纹段的牙型、基座的卡扣结构、拨杆和内部转轴的配合间隙，导入装配后可以直接用来做干涉检查、面板开孔图的生成，不需要再对模型做额外的结构修正，能够直接对接后续的生产加工环节。
