金属板通风过滤组件结构设计

这类金属板通风组件常应用在各类需要气流交换同时阻隔异物的设备场景中，比如户外机柜的通风口、工业设备的散热风道入口、特种车辆舱体的换气位置，既能够保障设备内部与外部的空气流通，带走设备运行产生的积热，也可以阻挡大尺寸的灰尘、碎屑、飞虫等异物进入设备内部，避免异物堆积造成电路短路、运动部件卡滞等故障。从实际使用的工况来看，这类组件往往需要兼顾通风效率与结构强度，不能因为开设通风孔就大幅降低板材的整体刚性，毕竟多数安装场景下，通风板本身也是设备外壳或者舱壁的组成部分，需要承受一定的外力冲击、振动以及长期的环境温湿度变化影响。

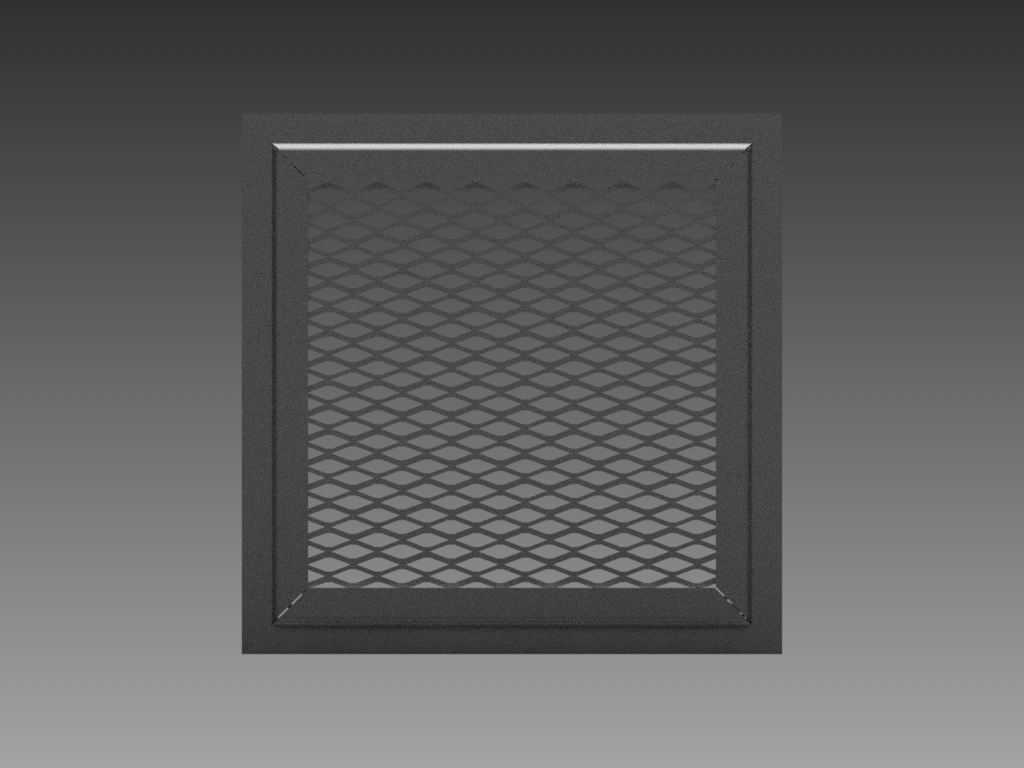

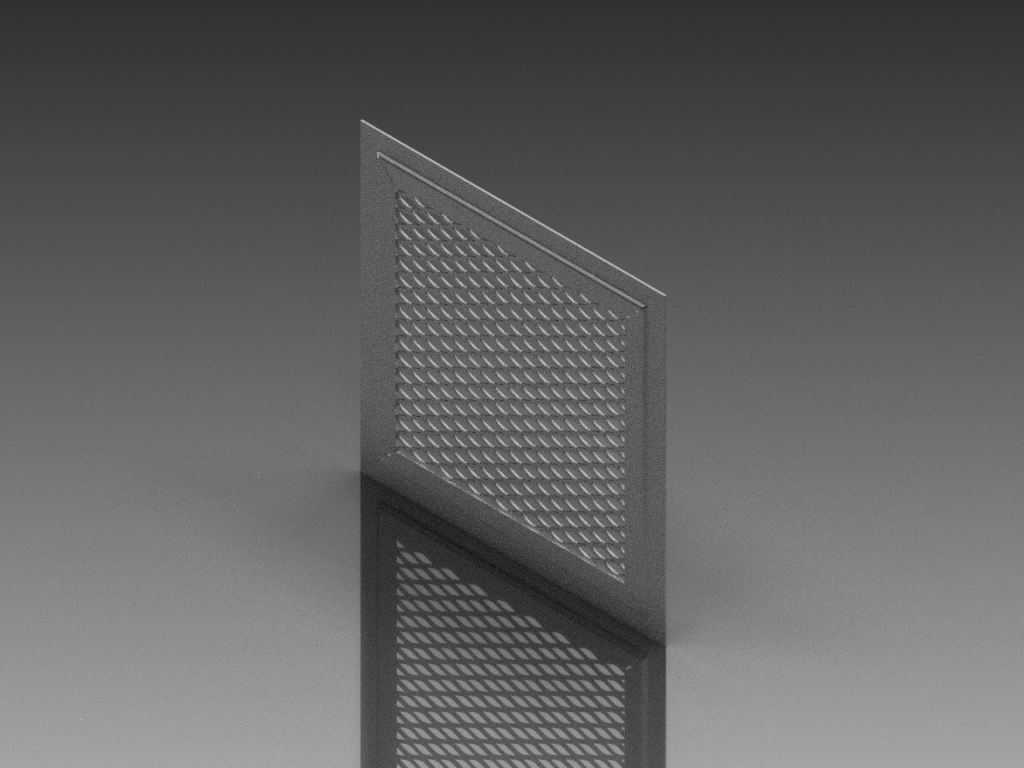

设计这类组件的时候，首先要确定安装边界的尺寸，通常这类通风板采用嵌入式或者贴合式安装，边缘会预留对应的安装孔位或者折边结构，和周边的框架、舱壁实现紧密配合，避免出现安装缝隙导致异物从侧边进入。板体上的通风孔采用阵列式排布的菱形网孔结构，这种孔型的优势在于，同等开孔率的情况下，孔与孔之间的连接筋能够保持更好的结构连续性，不会像圆孔阵列那样在孔间形成应力集中的薄弱点，同时菱形孔的气流导向性更平缓，气流穿过的时候产生的风噪更低，适合对运行噪音有要求的设备场景。

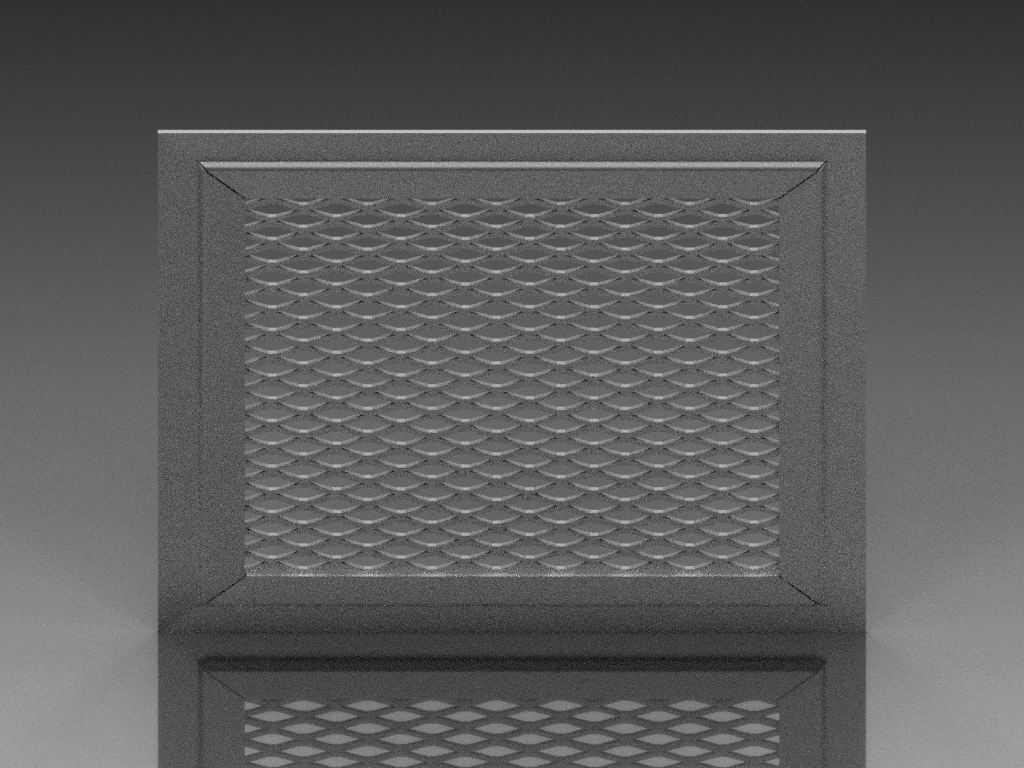

从结构细节来看，板体边缘做了折边强化处理，折边的高度根据板材厚度和整体尺寸做匹配，既能够提升板体的抗弯折能力，避免安装或者运输过程中板体出现翘曲变形，也可以在安装的时候和安装面形成贴合定位，减少安装对位的难度。网孔区域的排布没有铺满整个板体，四周预留了足够的实体边距，这个边距一方面是为了给安装紧固件留出操作空间，避免紧固件距离网孔过近导致板体开裂，另一方面也可以在边缘粘贴密封胶条的时候，有足够的平整贴合面，保障安装后的密封性能，防止未经过滤的气流从板体边缘缝隙渗入。

实际选型应用的时候，需要根据设备的通风量需求计算对应的开孔率，这款组件的开孔率控制在合理区间，既能够满足常规功率设备的散热通风需求，也不会因为开孔过大降低防护等级。网孔的尺寸经过匹配设计，能够阻挡绝大多数直径超过2mm的固体异物，满足一般工业设备的防护要求，如果应用在粉尘浓度更高的场景，还可以在板体内侧加装无纺布过滤棉，这时候板体的折边结构刚好可以压住过滤棉的边缘，不需要额外设计过滤棉的固定结构，减少整体的零件数量。

从加工工艺的角度来看，这类金属通风板通常采用整板冲压成型的工艺，不需要后续的拼接焊接，整体的一致性更好，生产效率也更高。冲压的时候网孔和边缘折边一次成型，避免二次加工带来的尺寸误差，成型之后表面可以根据使用场景做喷塑、镀锌或者阳极氧化处理，提升耐腐蚀性能，适应户外或者潮湿的使用环境。安装的时候，既可以采用螺丝穿过预留的安装孔直接固定，也可以在折边上设计卡扣结构，实现无工具快速拆装，方便后续对滤网或者设备内部进行清洁维护。

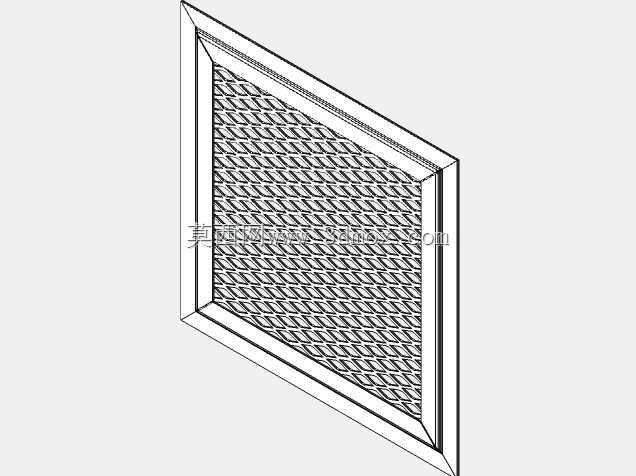

在三维建模过程中，这类零件需要重点关注阵列特征的参数匹配，网孔的间距、筋宽要保持均匀，避免出现局部筋宽过窄导致的冲压工艺缺陷，同时折边的圆角半径要符合钣金加工的工艺要求，不能出现直角折边导致的板材开裂问题。建模的时候还要考虑装配公差，板体的外形尺寸要比安装框的内尺寸预留合理的装配间隙，避免因为加工误差导致安装卡滞，安装孔的位置也要和安装框架上的孔位做对应公差匹配，保障现场安装的时候能够顺利对位。

这类通风组件看似结构简单，实则在设备运行过程中起到非常关键的防护与散热作用，很多设备的过热故障、内部积尘故障，往往都和通风口的设计不合理有关系，要么开孔率不足导致散热不畅，要么网孔尺寸过大导致异物进入，要么结构强度不足在振动环境下出现变形脱落。合理设计的金属板通风组件，能够在设备全生命周期内稳定发挥作用，减少后期的维护频次，提升设备整体的运行可靠性。
