金布莱特侧贴式RGB发光二极管结构设计

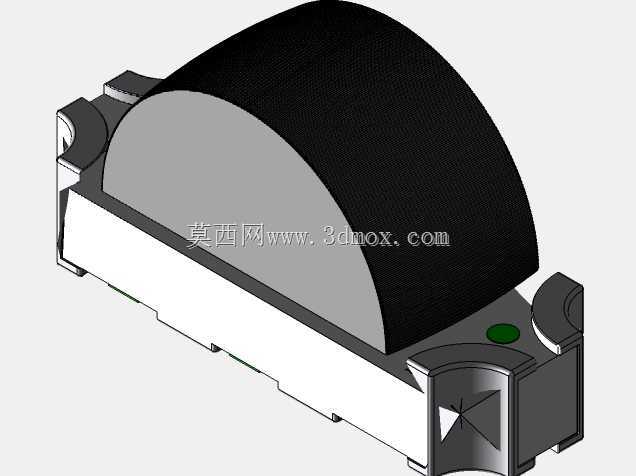

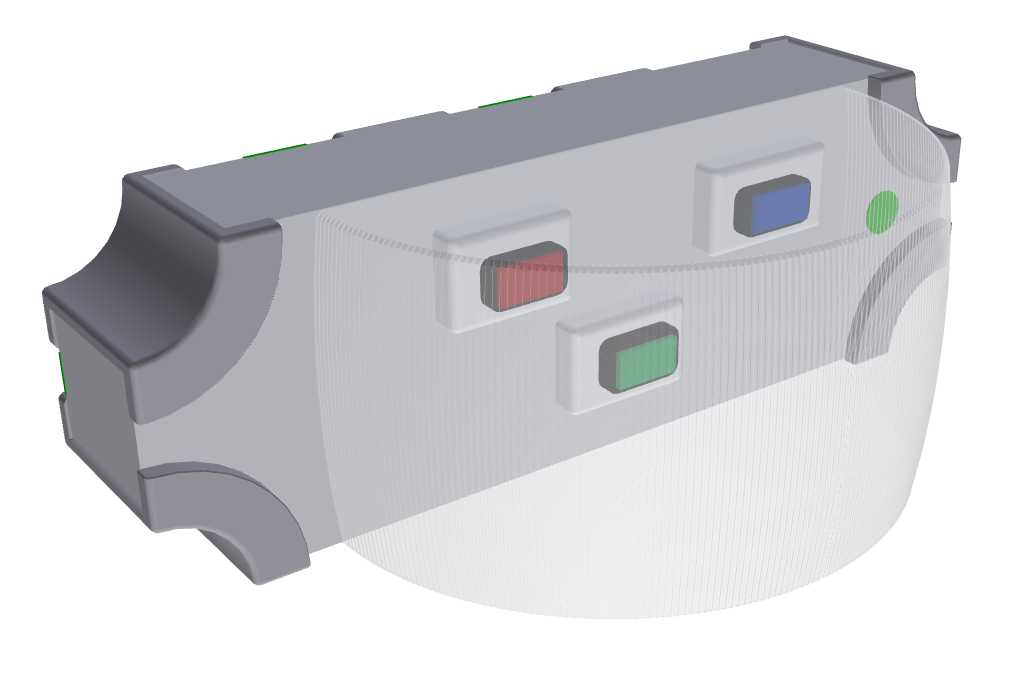

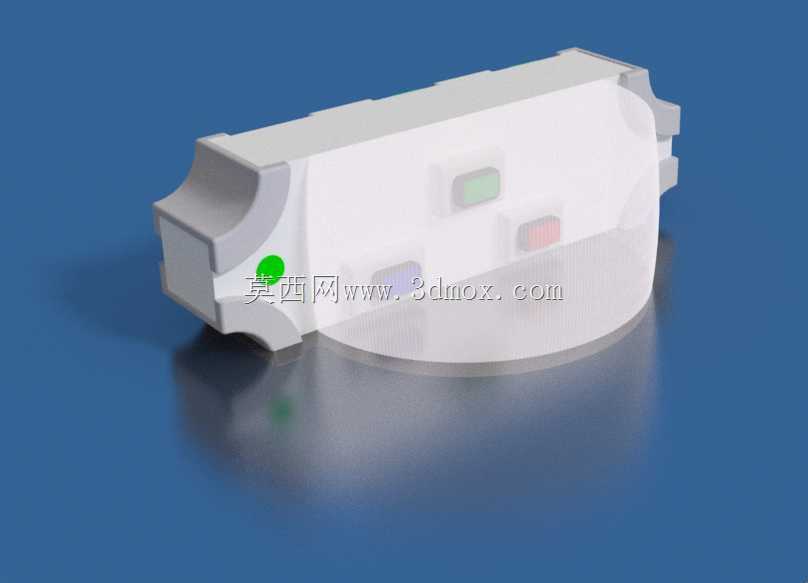

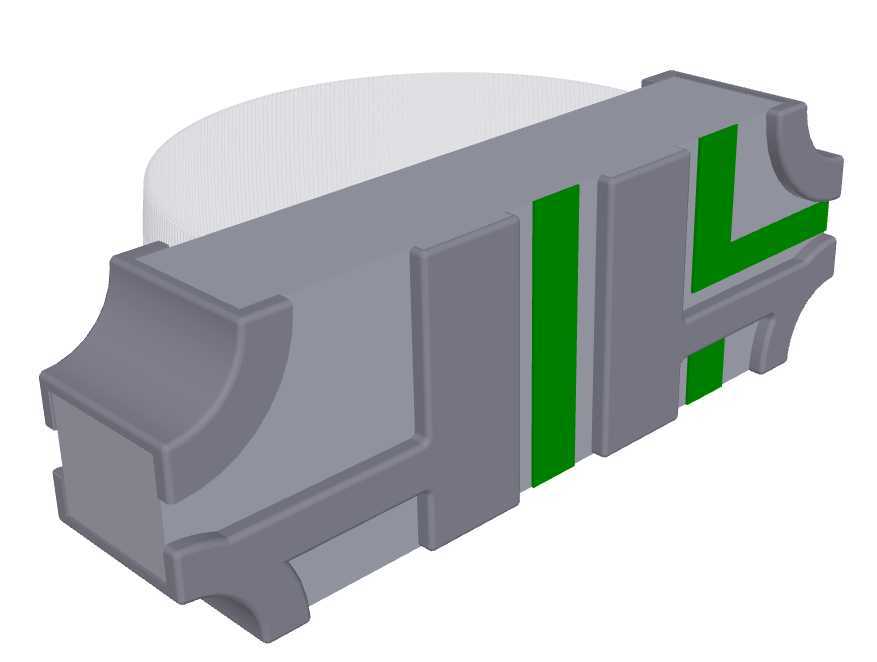

在消费电子、工业控制指示、智能设备状态提示、小型照明模组的设计场景中，侧发光RGBLED是经常用到的光电器件，这类器件和常规正发光LED不同，光线出射方向平行于PCB板面，适合用在设备侧边框导光、薄型设备状态条、按键背光导光等结构空间受限的位置，很多做小型智能硬件、工控面板、便携检测设备的结构工程师，在选型阶段经常需要精准的器件三维模型来核对安装间隙、导光结构匹配度，避免打样后出现光线偏移、器件干涉、焊盘对位不准的问题。这款金布莱特RGB-LED的三维结构，完全还原了实物的封装细节，先从安装边界来说，器件采用贴片式封装，底部焊盘的位置、引脚伸出长度、焊盘间距都严格按照实物规格做了还原，建模时特意保留了引脚末端的微小倒角，这部分细节很多通用模型都会忽略，但实际SMT贴片时，焊盘的锡膏印刷范围、钢网开口尺寸都和引脚的实际外形直接相关，如果模型省略了这部分细节，做PCB封装匹配时很容易出现引脚和焊盘错位，导致回流焊后出现虚焊、立碑的工艺问题。从外形结构来看，这款LED的封装主体分为三个部分，底部是耐高温的PPA塑壳基座，基座侧面预留了两个对称的定位卡扣结构，这两个卡扣不是装饰结构，在做导光结构装配时，可以和导光条底部的定位槽配合，不需要额外点胶或者加固定结构，就能把LED固定在导光条的入光位置，避免组装过程中器件移位导致的光线耦合效率下降，很多工程师在做薄型设备的背光结构时，经常忽略这个定位结构的匹配，导致组装后导光条亮度不均，边缘出现暗区。中间部分是RGB三色芯片的封装区域，模型还原了封装胶体的半透明磨砂质感，这层胶体是掺了散射粒子的环氧树脂，作用是把三个芯片发出的红、绿、蓝光线做初步混光，避免出光面出现明显的三色分瓣现象，建模时把胶体的圆弧出光面做了精准的曲率还原，这个曲率直接决定了光线的出射角度，实际测试这款LED的出光角为120度，和模型的曲面曲率计算结果完全匹配，在做导光结构的光学模拟时，可以直接用这个曲面作为光线出射面，不需要额外调整参数。顶部的黑色遮光罩是这款LED比较有特点的结构，很多侧发光LED没有这个遮光结构，在密集排布的灯条场景中，相邻LED的光线会互相串扰，出现混色不准的问题，这个黑色遮光罩采用吸光PC材质，覆盖在封装胶体的上半部分，只保留侧面的出光区域，能有效阻挡光线向PCB垂直方向漏光，避免设备外壳出现漏光光斑，建模时还原了遮光罩和基座的卡扣配合结构，遮光罩内壁做了细微的磨砂纹理，这部分纹理是用来吸收内部散射的杂散光，进一步提升出光的纯净度。在实际选型应用中，这款LED适合用在厚度10mm以内的薄型设备状态指示条上，安装时器件底部和PCB板面贴合，出光面正对导光条的入光端面，导光条和出光面的间隙建议控制在0.1-0.2mm，间隙过大会导致光线损耗过高，间隙过小则容易在组装时刮花LED的出光胶体，导致出光面出现划痕影响亮度均匀性。建模过程中，对器件的所有装配公差做了还原，比如基座的外形尺寸公差控制在±0.1mm，引脚的共面度误差控制在0.05mm以内，这部分细节对于做SMT工装设计的工程师来说非常重要，如果模型没有体现共面度的偏差，做吸嘴选型、贴片压力参数设置时就会出现偏差，导致贴片良率下降。另外，器件侧面的绿色定位标记点也在模型中做了还原，这个标记点对应引脚的第一脚，在做PCB封装设计时可以快速对位，避免出现引脚接反导致的LED不亮或者颜色错乱问题。很多工程师在做结构设计时，会随便找一个通用的LED模型代替，结果到打样阶段才发现外形尺寸、定位结构、出光面位置都和实际选的器件不匹配，不得不重新修改结构和PCB，耽误项目进度，这个精准的三维模型可以直接导入到装配体中，核对和周边结构的间隙，比如和外壳的间隙、和导光条的配合尺寸、和周边阻容器件的安全间距，提前发现干涉问题。在做热设计的时候，也可以通过模型的基座尺寸计算散热面积，这款LED的基座底部和PCB焊盘接触，焊盘可以做适当的铺铜扩展来提升散热能力，模型中还原了基座底部的散热焊盘尺寸，工程师可以直接参考这个尺寸做PCB的散热铺铜设计，不需要再单独查规格书核对尺寸。对于做光学模拟的工程师来说，模型的出光面曲率、遮光罩的挡光范围都和实物一致，可以直接导入光学仿真软件中做光线追迹，模拟不同电流下的混光效果、出光均匀度，缩短光学调试的周期。
