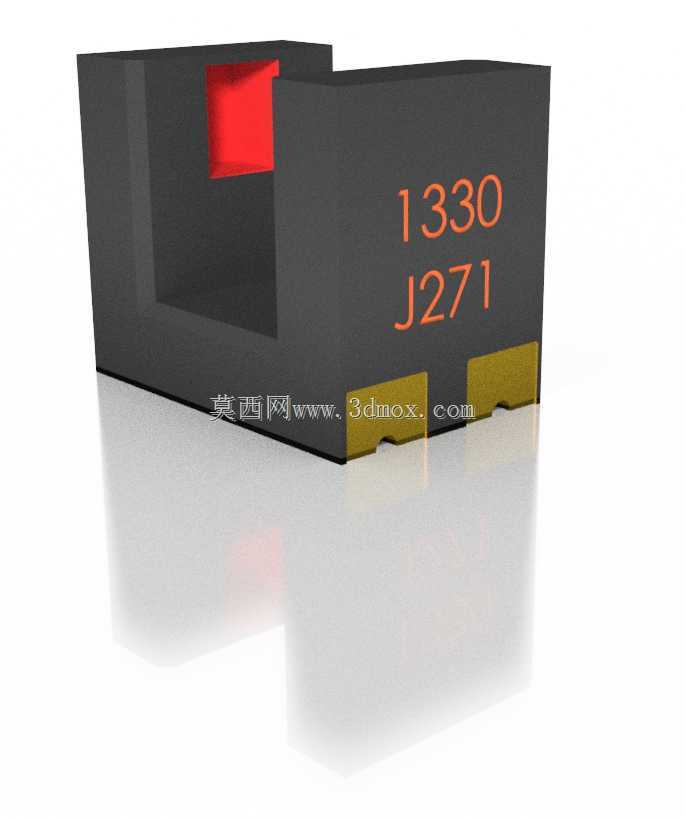

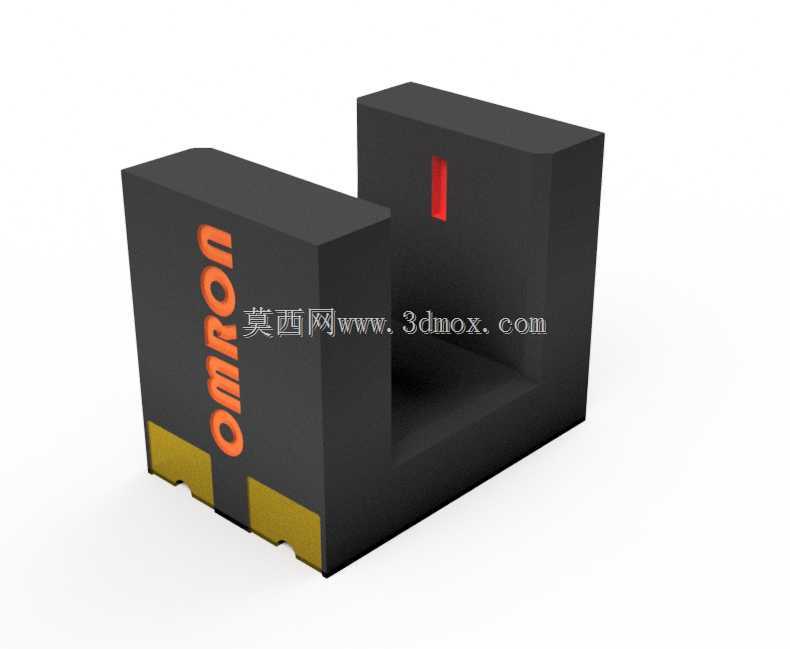

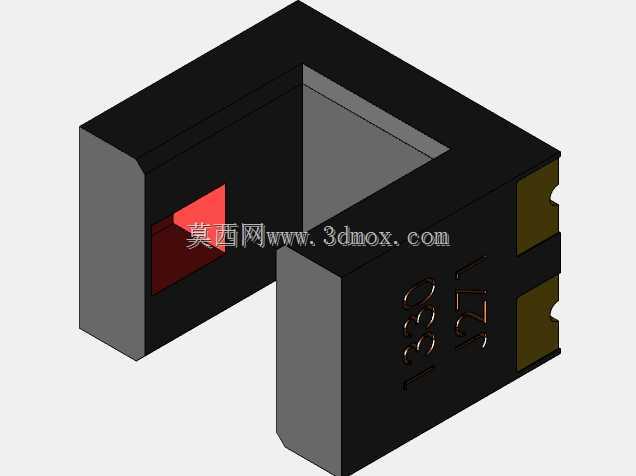

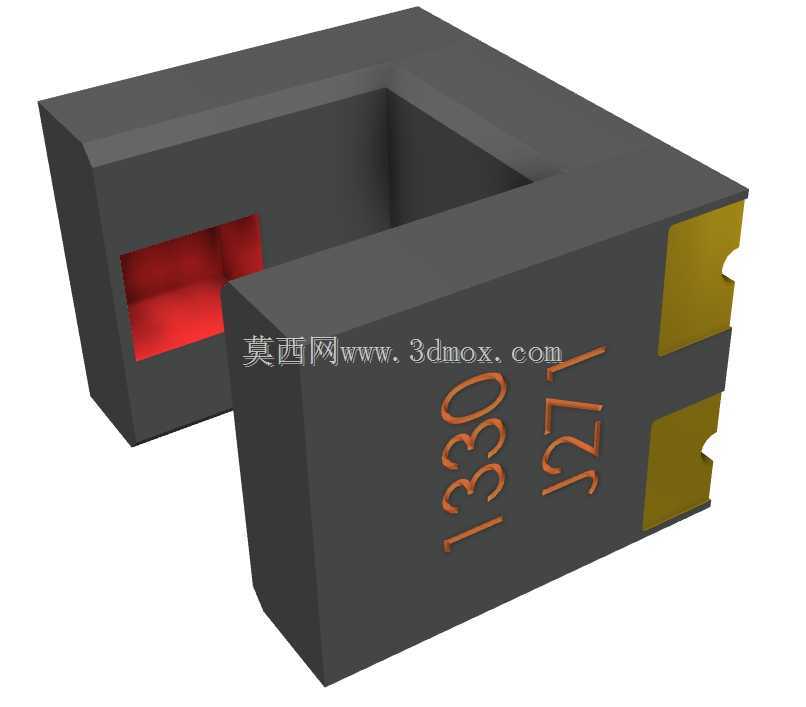

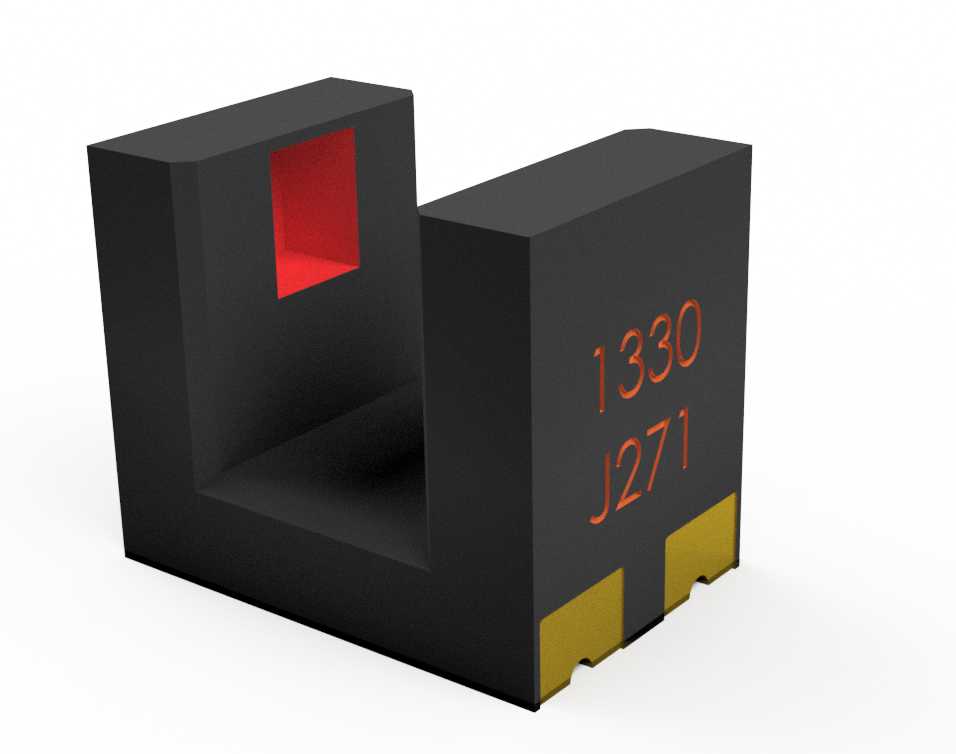

在自动化产线的物料到位检测、小型机构的原点定位、传动部件的转速采样场景里,这类槽型透射光电元件的出镜率极高,不同于漫反射式光电易受被测物表面反光率干扰的特性,透射式的光发射与接收端分置槽体两侧,只有当不透光物体完全阻断槽内光路时才会触发信号跳变,检测逻辑的稳定性在小行程、高精度定位场景里优势明显。从结构设计上看,这款元件采用U型一体化注塑壳体,壳体外侧预留的两个引脚焊盘直接对应内部发射管与接收管的电气回路,安装时无需额外调整光轴对位,只要将元件通过槽体卡入安装位,就能保证发射端与接收端的光轴完全重合,省去了分体式光电对射安装时反复校准光轴的调试步骤,非常适合空间紧凑的小型自动化设备、3D打印机限位、办公设备走纸检测这类安装空间局促的场景。槽口的宽度设计直接决定了可检测物体的最大厚度,过窄的槽口无法容纳带安装边的检测挡片,过宽则会增大元件整体体积,这款元件的槽宽尺寸适配常规0.5mm到3mm厚度的金属或塑料挡片,挡片插入槽内时只要完全遮挡住发射端的出光区域,接收端的光敏元件就会因光照强度变化输出电平翻转信号,响应速度足以覆盖每分钟数千次的高频通断检测需求。壳体的黑色注塑材质选用不透光的工程塑料,一方面可以隔绝外部环境杂散光对接收管的干扰,避免车间照明、设备指示灯的光线射入接收端造成误触发,另一方面也能为内部的发射、接收芯片提供物理防护,阻挡生产环境里的粉尘、切削液飞沫直接接触光学元件表面,延长元件在工业现场的使用寿命。建模过程中需要重点关注几个安装边界尺寸:首先是元件整体的外形长宽高,这直接决定了安装座的开孔尺寸与避让空间,其次是两个焊接引脚的中心距与伸出长度,设计PCB焊盘时要严格匹配引脚间距,避免焊接时出现应力拉扯导致元件壳体开裂;另外槽口的深度与两侧壁的厚度也需要精准还原,槽深决定了检测挡片的最大插入深度,若安装时挡片插入过深触碰槽底,长期往复运动容易磨损壳体表面,甚至蹭花发射端的透镜表面导致检测灵敏度下降。在实际设备选型时,这类元件的安装固定方式通常有两种,一种是通过壳体侧面的安装孔用螺丝锁付在安装支架上,另一种是直接将引脚焊接在PCB板上靠焊盘固定,两种安装方式都需要在建模时预留足够的操作空间,比如锁付螺丝时要预留螺丝刀的操作间隙,焊接安装时要在PCB对应位置预留元件本体的避让槽,避免元件壳体与PCB上的其他元器件产生干涉。不同于对射式光电需要分别固定发射和接收两个部件,这种一体化U型结构的元件在装配时只需要一次定位就能完成安装,大幅降低了产线装配的工时成本,也减少了设备运行过程中因震动导致两个部件移位、光轴偏移的故障概率。光学通路的设计上,发射端采用的红外发光管出光角度经过收敛,保证光线集中在槽口中心的窄条区域,接收端的光敏元件前方加有窄带滤光层,只对发射管发出的特定波长红外光敏感,即使有少量环境杂散光进入槽内,也不会触发电平变化,这种设计让元件可以在无额外遮光防护的场景下稳定工作,比如开放式的皮带输送机物料检测、小型机械手的行程限位等场景,不需要额外加装遮光罩就能可靠检测。在结构建模的细节处理上,壳体表面的标识字符做了凹陷处理,还原了实物表面激光打标的质感,引脚部分的镀金层厚度对应的外观色泽也做了区分,槽口内部的发射、接收窗口位置做了微小的内凹设计,避免安装或使用过程中挡片剐蹭到光学窗口表面,这些细节的还原不仅是为了外观仿真度,更重要的是在做整机装配干涉检查时,能准确判断相邻部件与元件之间的安全间隙,避免实际装配时出现结构干涉。对于设备维护人员来说,这类元件的更换也非常便捷,因为一体化结构不需要重新校准光轴,只要拆下故障元件将新元件卡入原安装位,锁付螺丝或者焊接好引脚就能直接使用,不需要额外的调试步骤,大幅降低了设备停机维护的时间。在一些高速运转的机构里,比如包装机的送膜辊转速检测、贴标机的标签走纸定位,这类元件的响应速度完全可以跟上每分钟上千次的通断频率,不会出现信号漏检的情况,同时元件本身的功耗极低,直接通过设备的控制板供电就能工作,不需要额外的供电模块,简化了设备的电气布线设计。
- 全部评论(0)
- 模板大小: 7.56 MB
- 售价:5金币
- 下载次数: 25
- 系统要求: STEP / IGES,Rendering
- 软件分类: 传感器
