欧姆龙透射式槽型光电中断器结构

在自动化产线的位置检测、工件到位判定、转速测量这类场景里，槽型光电开关是出镜率极高的检测元件，这款透射式槽型光电中断器的结构设计，完全围绕工业现场的安装与检测需求展开。先从实际使用场景说起，这类元件常被用在小型自动化设备的原点定位、料道缺件检测、旋转机构的转速脉冲采集场景中，比如小型贴装设备的送料到位检测、办公设备的纸张位置判定、小型传送带的工件计数，都需要这种响应速度快、检测精度高的非接触式检测元件，相比接触式的微动开关，它没有机械磨损，长期运行的可靠性更高，不会因为触点氧化或者机械疲劳出现检测失效的问题。

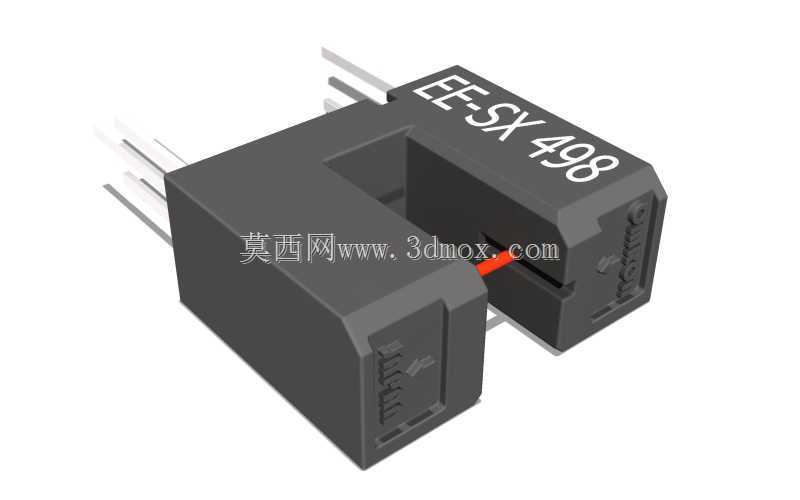

从功能特性来看，这款透射式中断器采用U型槽体结构，槽体两侧分别集成了红外发射端与接收端，当有不透明物体从槽口中间穿过时，会阻断发射端到接收端的红外光路，接收端的电平信号随即发生跳变，以此输出检测信号，这种对射式的检测逻辑抗干扰能力较强，只要物体能完全阻断光路就能触发信号，不受被测物体的颜色、表面反光特性影响，相比漫反射式光电开关，它的检测阈值更稳定，不需要根据被测物表面调整灵敏度参数，在小空间的定点检测场景里适配性很强。

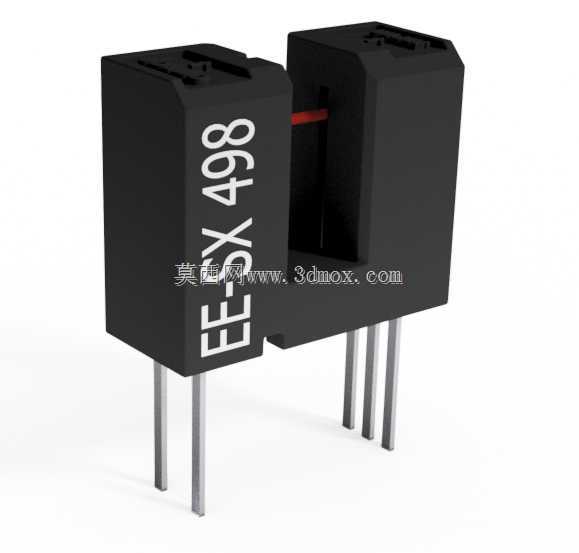

设计思路上，这款元件的外壳采用黑色遮光工程塑料注塑成型，一方面可以隔绝外部环境杂光对接收端的干扰，避免车间内的照明光线、设备指示灯的光线误触发检测信号，另一方面塑料外壳的绝缘特性可以满足电子元件的电气绝缘要求，防止安装时与金属机架接触造成短路。引脚采用直插式设计，引脚间距符合常规电路板焊接的标准间距，既可以直接焊接在PCB板上做板载式安装，也可以通过接插件外接导线做分体式安装，引脚的长度预留了足够的焊接余量，同时引脚的刚性足够，焊接时不容易出现弯折变形的问题。槽口的宽度经过精准设计，刚好适配常规厚度的挡片通过，既不会因为槽口过窄导致挡片运动时刮蹭到槽体内壁，也不会因为槽口过宽导致光路发散，影响检测的响应精度。

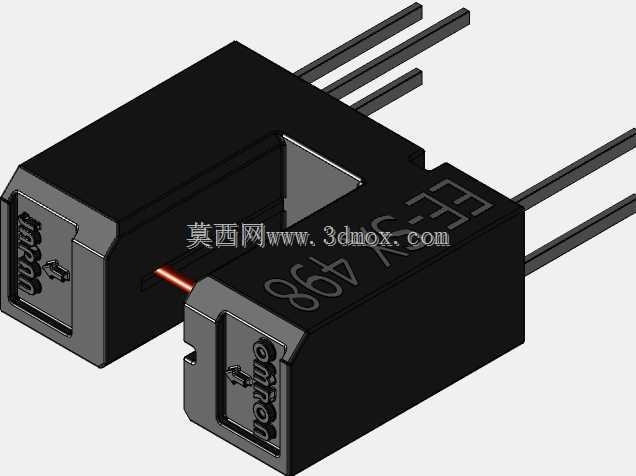

再说到外形尺寸与安装边界，这款元件的整体外形为小型方块结构，整体占用的安装空间很小，适合在紧凑的设备内部布局，外壳上预留的安装定位特征，可以配合设备上的定位柱做快速装配，不需要额外做复杂的定位调整。安装时需要注意，槽口的光路中心线要与被测挡片的运动轨迹垂直，挡片进入槽口的深度要完全覆盖光路截面，避免出现漏光导致的信号误判，同时安装位置要远离强电磁干扰源，虽然元件本身做了基础的电磁屏蔽设计，但如果紧邻伺服电机、变频器这类强干扰设备，还是需要做好引线的屏蔽处理。另外，元件的检测响应速度达到微秒级，可以适配高速运动机构的检测需求，比如高速旋转的码盘测速场景，每一次齿片经过槽口都能被精准捕捉，不会出现漏计数的问题。在结构建模的时候，需要精准还原槽口的宽度、深度尺寸，引脚的位置与直径参数，以及外壳上的标识特征，这样在做设备整体装配仿真的时候，才能准确验证元件与周边结构的干涉情况，提前排查安装时可能出现的空间冲突问题，避免实际加工装配时才发现元件装不下、或者挡片运动轨迹与槽口不对中的问题。
