法兰安装式旋转扭矩检测装置结构

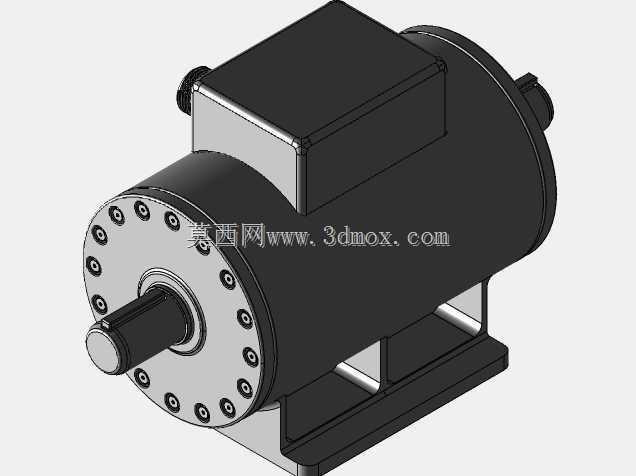

在电机出厂性能标定、减速机负载测试台、新能源汽车动力总成台架、液压泵效率验证这类需要实时获取旋转轴转矩参数的场景里，这类扭矩检测装置是核心的信号采集部件，它串接在动力输出端与负载端之间，既承担传递旋转扭矩的作用，又能实时将轴系承受的转矩值转化为可采集的电信号，供测试系统记录、分析动力部件的输出特性。从结构设计来看，这款装置采用双出轴法兰对接的安装形式，主体为圆柱形铸铝壳体，表面做发黑氧化处理，兼顾散热性能与工业环境下的抗锈蚀能力，壳体顶部预留的方形接线腔体，用于内置信号调理模块的走线与接线端子固定，腔体与主壳体之间采用密封胶条压合结构，避免车间内的切削液、粉尘侵入内部影响信号采集精度。壳体底部的一体式安装支座开有两个长条形安装孔，可适配不同孔距的测试台架安装面，安装时无需额外加工转接板，直接通过T型螺栓就能将装置固定在台架的铝型材或铸铁平台上，安装孔的长槽设计预留了±5mm的位置调整余量，能抵消轴系对接时的微小同轴度误差。两端的法兰端面上均匀分布16个内六角安装螺孔，采用圆周均布的排布方式，可适配不同规格的弹性联轴器、膜片联轴器对接，对接面的定位止口采用H7级公差加工，保证与联轴器对接时的同轴度控制在0.02mm以内，避免高速旋转时产生附加径向力影响测量精度，也能减少轴系振动带来的信号噪声。伸出的输入输出轴采用40Cr调质处理，轴端的中心孔保留了加工时的定位基准，现场安装时可通过百分表打表检测轴的径向跳动，保证轴系旋转时的跳动量控制在0.01mm以内，轴伸长度设计为60mm，足够覆盖常规联轴器的夹紧长度，不会出现轴伸过短导致联轴器夹紧不足打滑的问题。内部的应变测量桥路采用非接触式信号传输结构，避免了传统滑环结构长时间使用后的磨损问题，可支持最高6000rpm的连续旋转测试，测量量程覆盖0-500N·m的常用测试区间，能满足绝大多数中小功率动力部件的扭矩测试需求。设计时充分考虑了现场使用的维护需求，顶部的接线腔体盖板采用4颗十字槽螺钉固定，现场更换信号线缆或者调试内部模块时无需拆解整个壳体，仅需打开顶部盖板即可操作，壳体侧面预留的两个透气塞，可平衡装置内部与外部的气压差，避免长时间运行内部升温导致的凝露问题。在台架搭建时，这款装置的安装边界需要重点注意：主体圆柱部分直径为180mm，安装时需要在壳体周围预留至少30mm的散热空间，避免周围的其他部件紧贴壳体影响散热；底部安装面到轴中心的高度为120mm，选型时需要匹配动力端与负载端的轴中心高，保证三者轴中心处于同一水平线上，减少附加弯矩对测量结果的影响；两端轴伸的同轴度公差在出厂时已经校准到0.015mm以内，现场安装时不要随意敲击两端轴头，避免内部测量桥路的预紧状态发生变化导致测量零点漂移。这类装置的应用场景不局限于实验室台架测试，在一些需要长期在线监测旋转设备扭矩的工况，比如大型输送机的驱动轴、风机的主轴传动系统中，也可作为在线监测部件使用，实时反馈轴系的扭矩波动，提前预判过载、轴系裂纹等故障风险。结构设计上没有采用多余的装饰性结构，所有外部特征都服务于功能需求：法兰端的螺孔深度经过精确计算，保证螺栓拧入后不会触及内部的旋转部件；底部支座的厚度设计为15mm，足够承担满量程扭矩下的反作用力，不会出现支座变形的问题；顶部接线腔体的进线口采用防水格兰头结构，适配直径6-12mm的信号线缆，锁紧后可达到IP54的防护等级，适配车间内的常规使用环境。
