星际迷航主题相位器手持道具结构设计

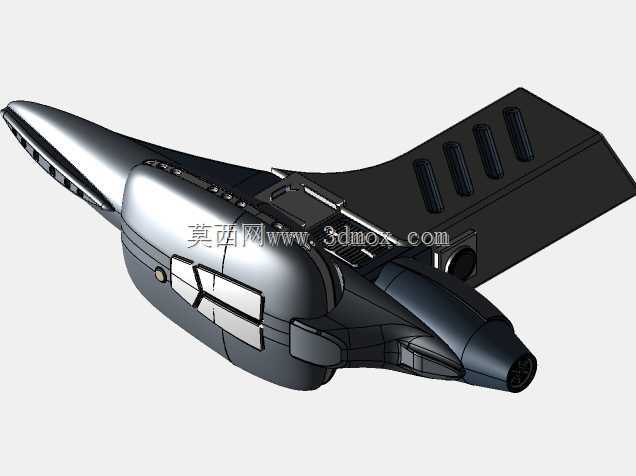

本次呈现的手持相位器结构，参考科幻影视IP中的经典手持设备形态完成全结构建模，整体采用流线型一体化手持轮廓设计，在结构布局上充分适配人手握持的人机工程学要求，握持区域做了内收弧面处理，表面设置有防滑纹理结构，避免手持操作时出现滑脱问题。设备主体分为前端发射段、中部握持段、尾部功能拓展段三个核心结构区域，各段之间通过止口定位结构完成装配，配合隐藏式卡扣连接，无需额外紧固件即可实现壳体的紧密拼合，既保证了外观面的完整性，也便于后期内部元器件的安装与维护。前端发射段采用锥形收窄结构，端部预留有功能模块安装腔，可根据实际道具制作需求加装发光组件、音效模块等功能部件，腔体内壁设置有定位卡槽，可直接固定PCB板与透镜组件，不需要额外设计定制支架，能大幅降低道具制作的装配难度。中部握持区域的壳体壁厚控制在2mm，兼顾结构强度与轻量化要求，握持区侧面设置有四组平行的散热槽结构，既可以在加装电子元件时实现内部热量的散出，也通过线性纹理强化了设备的科技感视觉表现，槽体边缘做了R0.5的圆角处理，避免握持时出现硌手问题。握持段侧面预留有触发按键的安装位，按键采用下沉式设计，按键表面与壳体外表面保持齐平，避免日常携带时出现误触问题，按键下方设置有复位弹簧安装柱，可直接适配标准微型弹簧实现按键的自动复位。尾部功能拓展段采用加宽的楔形结构，既可以平衡设备前端的重量，让手持时的重心落在握持区域中心位置，降低长时间持握的疲劳感，也预留了电池仓的安装空间，可适配常规规格的锂电池供电，电池仓盖采用滑扣式结构，开合操作便捷，同时在仓盖与壳体的配合面设置有密封槽，可加装薄型密封胶条实现基础的防尘防护。整个模型的所有外观棱边均做了圆角过渡处理，没有尖锐的棱角结构，既符合手持设备的安全设计要求，也让整体外观线条更加流畅自然。在结构设计过程中，所有装配配合面均预留了0.1mm的装配间隙，可直接适配3D打印、注塑加工等不同的加工工艺要求，不需要二次调整结构尺寸。对于需要制作实体道具的使用者来说，该结构可直接拆分出壳体、按键、内部定位筋等独立零件，各零件的拔模角度统一设置为1.5度，满足注塑加工的工艺要求，若采用3D打印制作，也可通过调整摆放角度减少支撑结构的使用，降低后期打磨处理的工作量。从应用场景来看，该结构既可以作为影视道具制作的原型参考，用于cosplay活动、主题展会的道具制作，也可以作为科幻主题周边产品的结构设计蓝本，通过调整表面处理工艺实现不同的质感表现，比如主体握持区采用哑光磨砂质感处理，前端功能区采用金属亮面处理，通过不同表面质感的搭配提升产品的视觉层次。模型内部的筋位布局均按照壁厚均匀的原则设计，避免出现壁厚突变导致的加工缩痕问题，所有内部加强筋的厚度设置为1.2mm，既能够提升壳体的结构强度，避免手持挤压时出现壳体变形，也不会因为筋位过厚导致外观面出现缩印。在安装边界方面，设备整体的最大外轮廓尺寸控制在常规手持设备的合理范围内，长度方向不超过成年人手掌的最大握持跨度，宽度方向适配不同手型的握持需求，不需要额外加装辅助握持结构即可实现稳定持握。设备底部预留有标准的三脚架安装螺孔位，可根据使用需求固定在支架上作为展示摆件使用，螺孔位周围设置有环形加强筋，避免频繁拆装时出现螺孔滑牙、结构开裂的问题。
