剪式螺旋顶升起重支撑机械结构设计

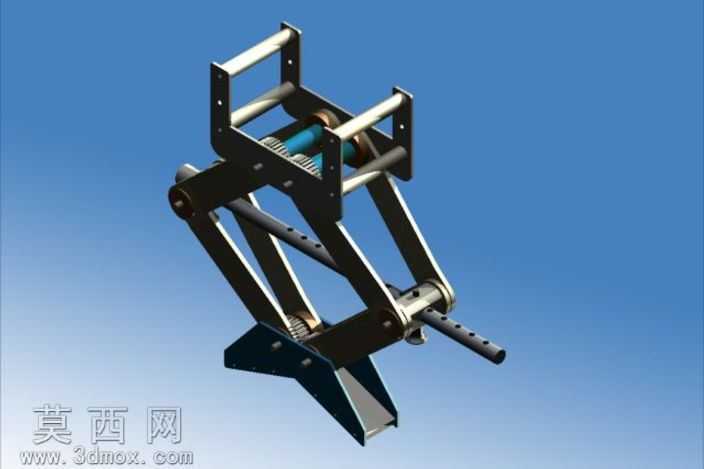

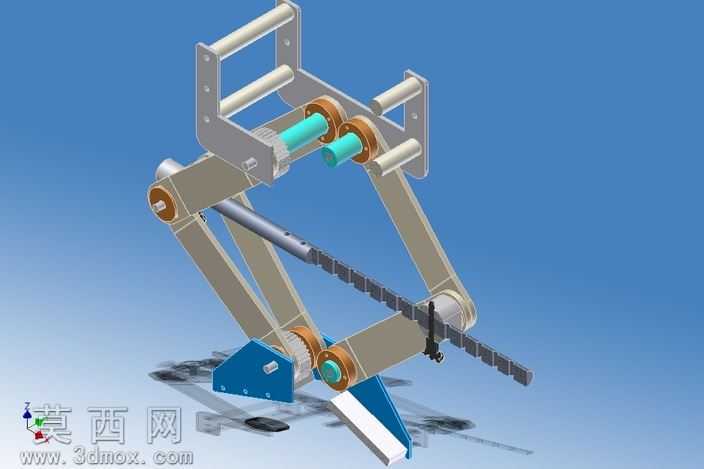

本作品为剪式螺旋顶升类机械结构的三维建模成果，建模过程中严格遵循机械设计的公差配合规范，对每一处铰接点位、传动接触面都做了精准的尺寸约束，确保各部件装配后无干涉、运动逻辑符合实际机械原理。模型整体采用剪式连杆交叉铰接的核心架构，上部设置双安装固定座，可适配不同的顶部承载连接需求，下部配置蓝色防滑支撑底座，增大与支撑面的接触摩擦力，提升作业时的整体稳定性。传动部分采用螺旋推杆配合齿轮副的传动方案，建模时还原了螺纹牙型的细节结构、齿轮的齿廓参数以及铰接处的轴套配合结构，清晰展现了螺旋传动将回转运动转化为直线推力、进而驱动剪臂开合实现升降的运动逻辑。渲染阶段采用蓝底纯色背景突出机械主体，金属材质部件赋予哑光银灰色金属质感，区分出不同铰接轴、轴套的材质差异，传动螺杆做了金属光泽的细节处理，底部支撑件赋予醒目的蓝色工程塑料质感，各部件的边缘做了符合实际加工工艺的倒角处理，避免尖锐棱角的不真实感。设计思路上，该结构依托剪式连杆的力放大特性，结合螺旋传动的自锁优势，既能够实现稳定的重物顶升支撑，又可在任意升降位置实现机械自锁，无需额外锁定结构即可保障承载安全，上部的双安装位预留了拓展安装接口，可根据实际使用场景加装不同的承载工装，铰接点位的轴套设计有效降低了连杆转动时的磨损，延长结构使用寿命，整体结构紧凑，收拢后体积小巧便于收纳携带，建模过程中对运动行程做了模拟验证，确保剪臂开合全程无卡滞，传动部件受力路径清晰，符合起重支撑类设备的力学设计要求，完整还原了该类顶升机械的内部构造与运动原理。
