剪式车载手摇千斤顶三维结构设计

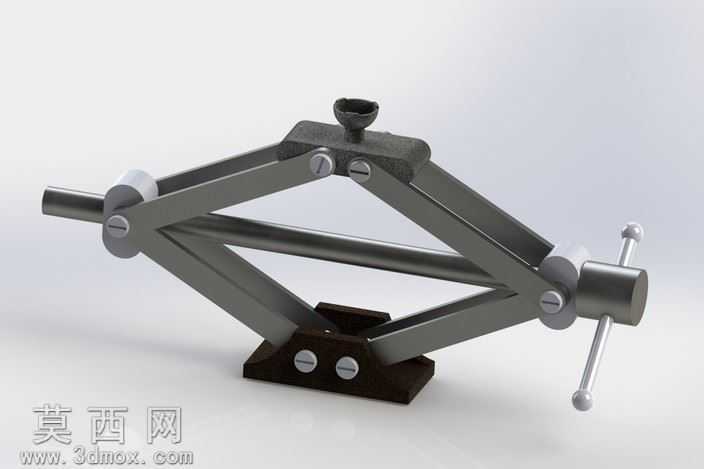

本作品为剪式车载手摇千斤顶的三维建模设计，建模过程依托参数化三维设计环境完成，全程遵循机械设计的尺寸规范与装配逻辑，完整还原了剪式千斤顶的全部结构细节与运动特性。建模阶段首先从核心的剪式铰接臂结构入手，通过对称式的草图绘制确定两组交叉臂的轮廓尺寸，对臂身的铰接孔位、加强筋结构进行精准的参数化约束，确保两组臂体在铰接后可实现顺畅的开合运动，避免出现运动干涉问题。针对顶部的支撑托座，建模时还原了其凹陷式的接触结构，该结构可在顶升作业时与车辆底盘的支撑点位形成稳定嵌合，防止顶升过程中出现滑脱风险，托座与上铰接点的连接部位做了圆角过渡处理，模拟真实产品的应力分散结构设计。底部的支撑底座采用宽面平底结构建模，底座表面设置了两处圆形的定位凸点，既还原了产品的外观细节，也对应了实际使用中增大接触摩擦力、提升放置稳定性的功能设计。驱动端的手摇摇臂采用分体式建模，包含横向的传动丝杆、端部的转动手柄以及连接铰接臂的传动螺母结构，建模时对丝杆的螺纹特征做了简化的示意性还原，同时精准匹配了丝杆导程与剪臂开合角度的对应关系，可通过软件的运动仿真功能模拟摇动手柄时剪臂开合、整体高度升降的完整运动过程。材质与渲染阶段，针对不同部件的实际材质属性做了区分设置：剪式臂身、传动丝杆、摇臂等金属受力部件赋予哑光合金钢材质，调整材质的金属度、粗糙度参数还原金属构件的磨砂质感，同时在臂身边缘做轻微的倒角高光处理，模拟机加工零件的边缘特征；底部底座与顶部托座赋予深色工程塑料或喷涂金属材质，通过调整材质的漫反射参数区分其与金属臂身的质感差异；铰接部位的销轴做亮面金属材质处理，突出铰接结构的装配细节。渲染阶段采用柔和的影棚光源环境，通过多组面光源打光消除模型的结构死黑区域，同时添加轻微的环境反射效果，让金属材质的质感表现更加真实自然，最终渲染图可清晰展现千斤顶的整体结构比例与各部件的装配关系。设计思路上，本模型严格参照民用车载剪式千斤顶的真实尺寸比例搭建，整体结构紧凑，完全还原了该类产品依靠丝杆传动带动剪臂伸缩、实现小吨位车辆顶升的工作原理，所有铰接部位的配合间隙、部件之间的装配关系都按照实际生产的装配要求进行设置，既保证了模型外观的写实度，也完整保留了结构的可动性与机械原理的可展示性，可用于机械原理教学、车载工具产品展示、相关结构设计参考等场景。
